MANUALE UTENTE CL 5000 10.818.0 Flex

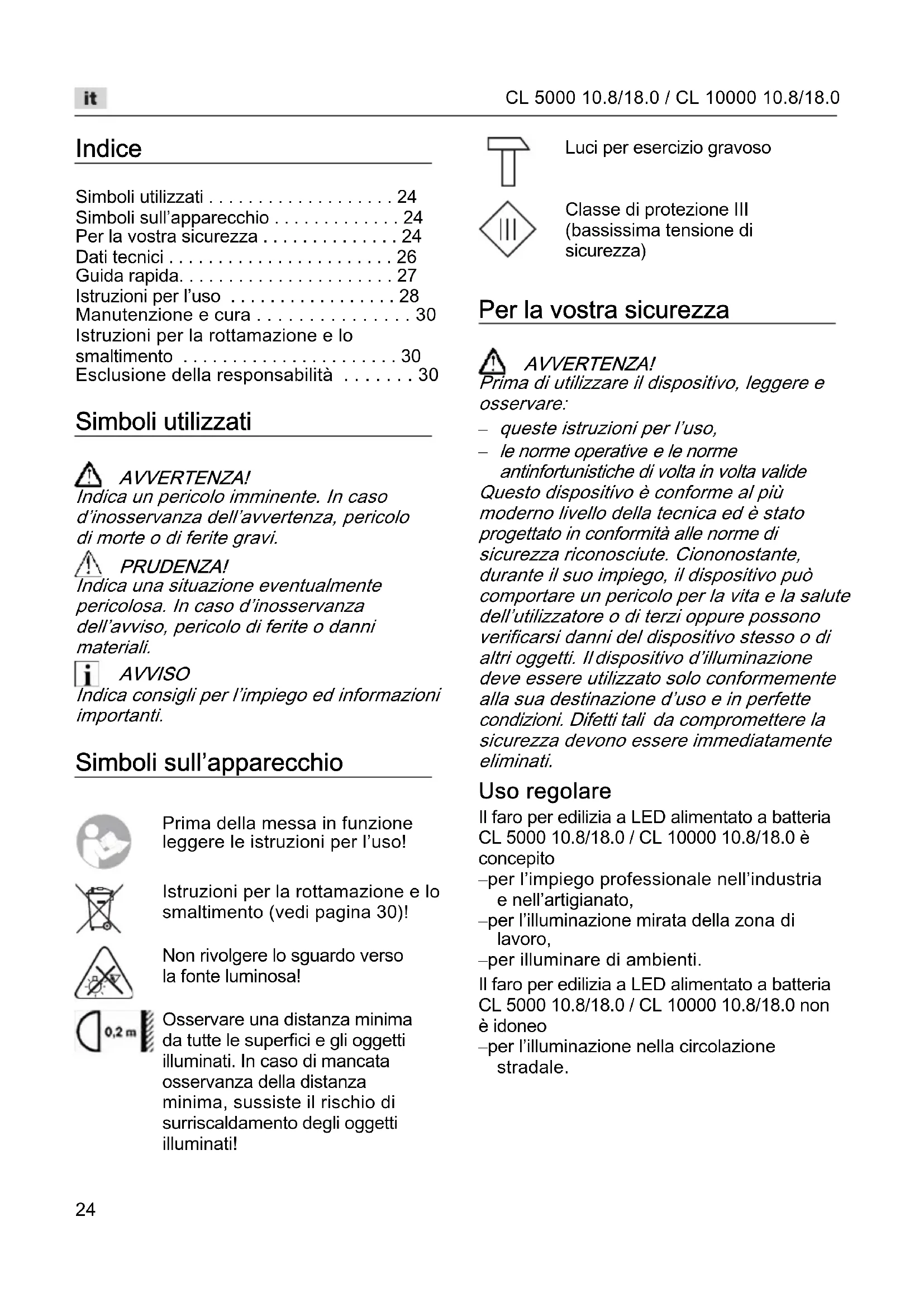

Simboliutilizzati. 24

Simboli sull'apparecchio 24

Per la nostra sicurezza 24

Dati tecnici 26

Guidarapida. 27

Istruzioni per l'uso 28

Manutenzione e cura 30

Istruzioni per la rottamazione e lo

smaltimento 30

Esclusionedella responsabilita 30

Simboliutilizzati

AVVERTENZAI

Indica un pericolo imminente. In caso d'inosservanza dell'avventenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

i AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Istruzioni per la rottamazione e lo smaltimento (vedi pagna 30)!

Non rivolgere lo sguardo verso la fonte luminosa!

Osservare una distanza minima da tutte le superfici e gli oggetti illuminati. In caso di mancata osservanza della distanza minima, sussiste il rischio di surriscaldamento degli oggetti illuminati!

Luci per esercizio gravoso

Classe di protezione III (bassissima tensione di sicurezza)

Per la vostra sicurezza

AVVERTENZA!

Prima di utilizzato il dispositorio, leggere e osservare:

-questeistruzioni per l'uso,
- le nome operative e le norme antinfortunistiche di volta in volta valide Questo dispositivo è conforme al più moderno livello della tecnica ed è stato progettato in conformità alle norme di sicurezza riconoscuite. Ciononostante, durante il suo impiego, il dispositivo può comportare un pericolo per la vita e la salute dell'utilizzatore o di terzi oppure sono verificarsi danni del dispositivo stesso o di altri oggetti. Il dispositivo d'illuminazione deve essere utilizzato solo conformmente alla sua destinazione d'uso e in perfette condizioni. Difetti tali da prometterre la sicurezza devono essere immediatamente eliminati.

Uso regolare

Il faro per edilizia a LED alimentato a batteria CL 5000 10.8/18.0 / CL 10000 10.8/18.0 è concepito

-per l'impiego professionale nell'industria e nell'artigianato,
-per l'illuminazione mirata della zona di lavoro,
-per illuminare di ambienti.

Il faro per edilizia a LED alimentato a batteria CL 5000 10.8/18.0 / CL 10000 10.8/18.0 non è idoneo

-per l'illuminazione nella circolazione stradale.

Avvertenze di sicurezza per il faro per edilizia a LED alimentato a batteria

AVVERTENZAI

Leggere tutte le avventenze per la sicurezza e le istruzioni. Omissionsi nel rispetto delle avventenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avventenze di sicurezza ed istruzioni.

Non lavorare con il faro per edilizia a LED alimentato a batteria in ambienti potenzialmente esplosivi.
Non rivolgere il raggio di luce verso altre persone o animali, né guardare direttamente nel raggio di luce nemmeno a distance.
Non copire la testa luminosa quando il faro per edilizia a LED alimentato a batteria è in funzione. Durante il funzionamento la testa della lampada si riscalda e, se questo calore si accumula, cui provocare combustione.
Nonutilizzare il faro per edilizia a LED alimentato a batteria nel traffico stradale.
- Prima di eseguire qualsiasi intervento sul faro per edilizia a LED alimentato a batteria (ad es. montaggio, manutenzione, ecc.) e durante il trasporto e la conservazione, rimuovere la batteria dal faro.
Impedire che il faro per edilizia a LED alimentato a batteria venga utilizzato da bambini. Essa è destinata all'uso esclusivamente professionale. I bambini possono abbagliare involontariamente sé stessi o altre personne.
Proteggere la batteria dal caldo eccessivo, ad es.anche dall'esposizione prolongata al sole, dal fuoco, da acqua ed umidità.Pericolo di esplosione.
In caso di danno e di uso inappropriato dell'accumulatore possono svilupparsi vapori. Provedere al ricambio di aria e, in caso di malessere, rivolgersi a un medico. I vapori possono irritare le vie respiratoriè.
Gli oggetti acuminati, come ad es. chiodi o cacciaviti oppure effetti di forza esterni possono danneggiare la batteria. Un possibile cortocircuito interno cui causare l'ustione, la formazione di fumo, l'esplsozione o il surriscaldamento della batteria.

La fonte luminosa containuta in questa luce cui possere essere sostituita solo dal Costruttore, dal relativo Servizio assistenza Clienti o da altra analoga persona qualificata.

vvertenze di sicurezza per la manipolazione delle batterie

Non après mai la batteria. Pericolo di cortocircuito.
Proteggere la batteria dal calorie, ad es. alla prolongata esposizione ai raggi solari, dal fuoco, dall'acqua e dall'umidità. Sussiste pericolodi esplosione.
In caso di danneggiamento ed utilizzato improprio, alla batteria possono fuoriscire vapori. Provedere al ricambio di aria e, in caso di malessere, rivolgersi a un medico. I vapori sono irrìtare le vie respiratoria.
In caso d'impiego non corretto, alla batteria possono fuoriscire liquidi. Evitarne il contatto. In caso di contatto occidentale, risciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriscito alla batteria cui cause irritazioni cutanee o bruciature.
Utilizzare le batterie FLEX solo in combinazione con apparecchiature FLEX e accessori FLEX. Solo così la batteria sare sicutamente protetta da pericolosi sovraccarichi.
- Caricare la batteria esclusivamente con caricabatterie consigliati dal produttore. Se un caricabatterie previsto per un determinato tipo di batterieiene utilizzato con batterie di tipo diverso, sussiste pericolo di incendio.
La batteria più essere danneggiata da oggetti appuntiti, come ad esempio chiodi o cacciaviti, oppure se viene esercitata una forza dall'esterno. In tali casi più verificarsi un cortocircuito interno e la batteria più bruciare, produrre fumo, esplodere o surriscaldarsi.

Dati tecnici

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Tipo di apparecchio Faro per edilizia a LED alimentato a batteria
Batteria a ioni di litio V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Autonomia- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Flusso luminoso totale max(battery +18V)	Im 5000	00 10000
Peso (senza batteria) kg 1,9 3,6
Dimensioni (L x P x H) mm 294x214x200	349x290	x208
Altezza di montaggio(usage solo all'interno)	m	≤3
Classe di protezione		III / ☑
IP Code IP65 (senza batteria)
IK Code IK07

Guida rapida

1 Vetro di protezione della testa d'illuminazione
2 Impugnatura
3 Interruttore Acceso/Spento
4 Tasti per l'intensità della luce Regolazione della luminosità
5 Attacco USB-C
6 Vano d'insertimento batteria

7 Fori per supporto a parete
8 Filettatura (5/8") per cavalletto
9 Telao con gancio per supporto a parete
10 Batteria
11 Tasto di sbloccaggio per la batteria
12 Indicatore della condizione della batteria

Istruzioni per l'uso

AVVERTENZA!

Prima di effettuare qualiasi intervento sul disposativo, estrarre la batteria.

Prima della messa in funzione

Disimballare il disposativo e gli accessori e controllare la completenessza della fornitura ed eventuali danni da trasporto.

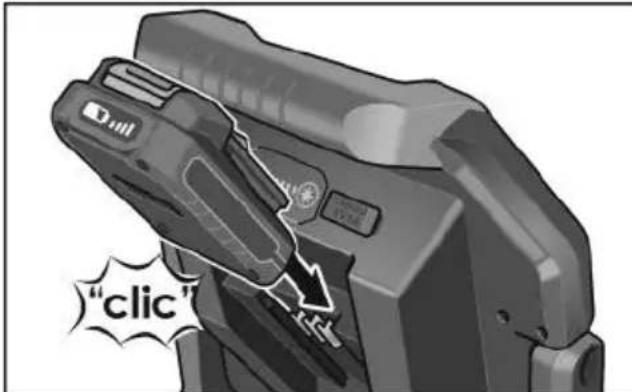

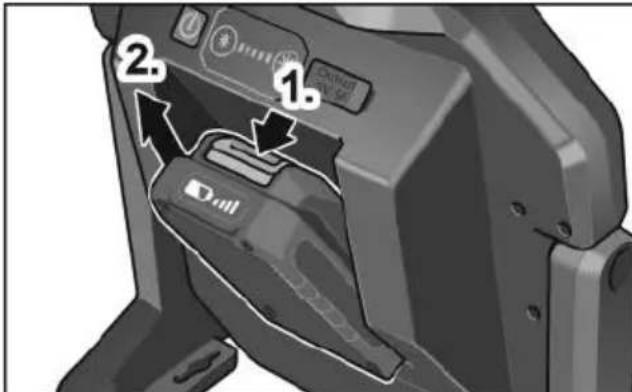

Inserimento / sostituzione della batteria

Spingere la batteria carica fino a farla scattare completeness nel disposito.

Per la rimozione premere il tasto di sbloccaggio (1.) ed estrarre la batteria (2.).

PRUDENZA!

Quando la batteria non viene utilizzata, proteggere i contatti. La minuteria metallica sfusa cui mettere in cortocircuito i contatti; pericolo di esplosione e d'incendio!

Condizioni di carica della batteria

Premendo il tasto, è possibile controllare il livello di carica della batteria sull'indicatore a LED.

L'indicatore si spegne dopo 5 secondi.

Se uno dei LED lampeggia, la batteria deve essere ricaricata. Se, dopo aver premuto il tasting, non si accende alcun LED, la batteria è guasta e deve essere sostituita.

Modalità ECO

I fari per edilizia a LED alimentati a batteria sono dotati di una funzione di avvertimento di batteria scarica. Dopo aver lampeggiato 3 volte, il faro passa automaticamente alla modalità ECO con una luminosità di 300 LM. Rimane abbastanza tempo perambiare la batteria.

In modalità ECO, l'indicatore di luminosità lampeggia.

Premendo a lungo il pulsante di abbassamento della luminosità, è possibile commutare manually il faro in modalità ECO per ottener la durata di funzionamento più lunga possibile.

-É possibile uscire nuovamente alla modalità ECO premendo un pulsante qualiasi, perché il livello della batteria sia sufficiente.

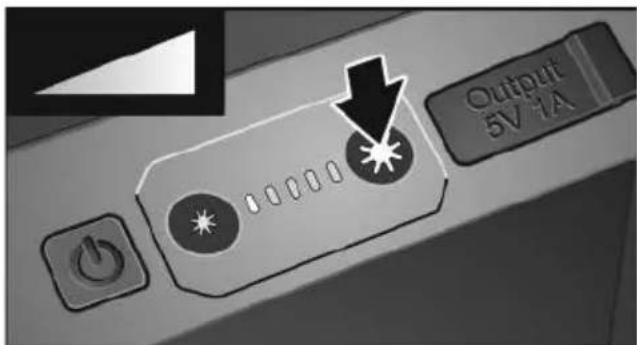

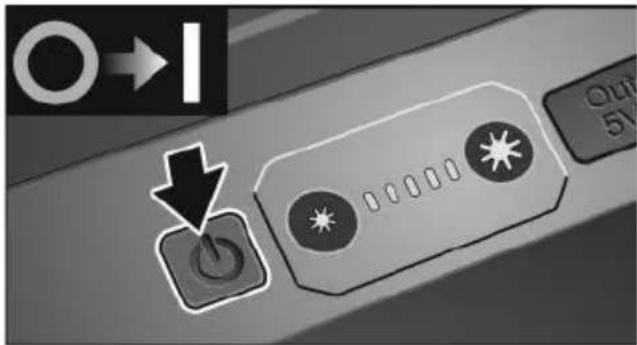

Interruttore Acceso/Spento

Accendere o spegnere il faro per edilizia a LED alimentato a batteria premendo l'interruttore Acceso/Spento.

L'intensità d'illuminazione può essere modificata premendo i pulsanti di luminosità.

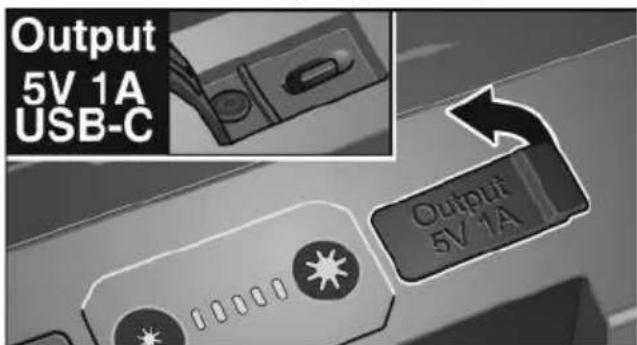

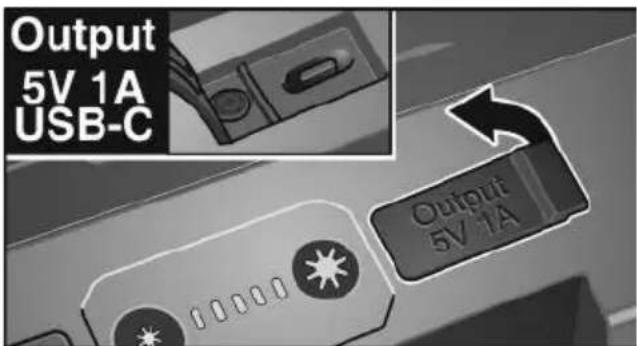

Attacco USB-C

Con l'attacco USB-C integrato è possibile ricaricare, ad esempio, gli smartphone.

i AVVERTENZA

A lampada spenta il collegamento USB-C si disattiva automaticamente dopo 2h.

Montaggio

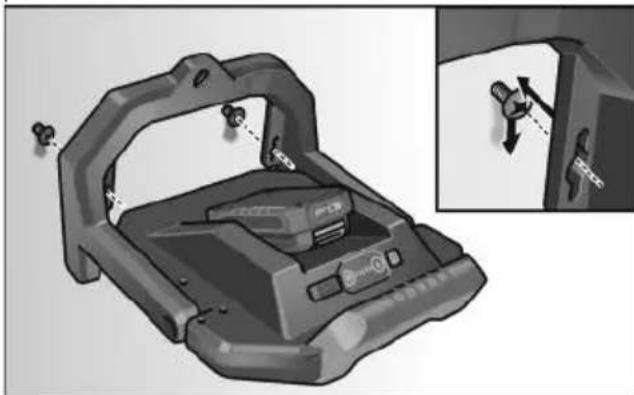

Per fissare ad una parete il faro per edilizia a LED,utilizzare i fori per fissaggio a parete.

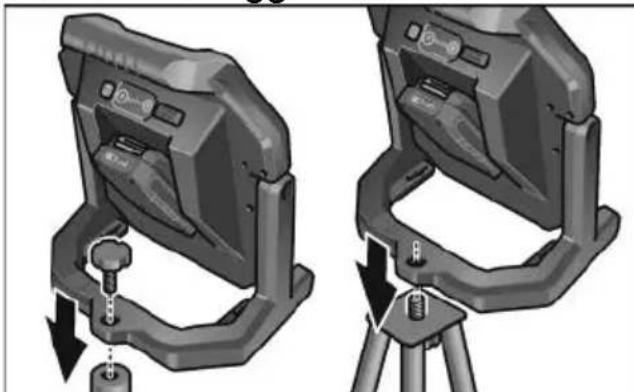

Per montare il faro per edilizia a LED sullo stativo, utilizzato la filettatura (5 / 8^ )

Funzione di aggancio

PRUDENZA!

Il gancio viene utilizzato a proprio rischio e pericolo!

i AVVERTENZA

Si raccomanda di posizionare il faro per edilizia a LED alimentato a batteria su una superficie sicura o di avvitarlo ad un cavalletto stabile.

Per fissare il faro per edilizia a LED, estrarre il gancio dal telao (1.), ruotarlo di 180^ (2.) e agganciarlo (3.).

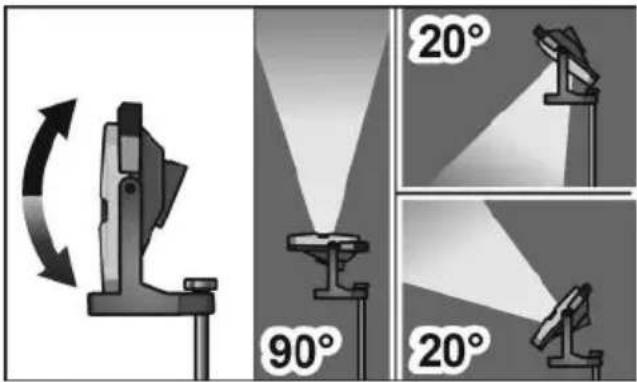

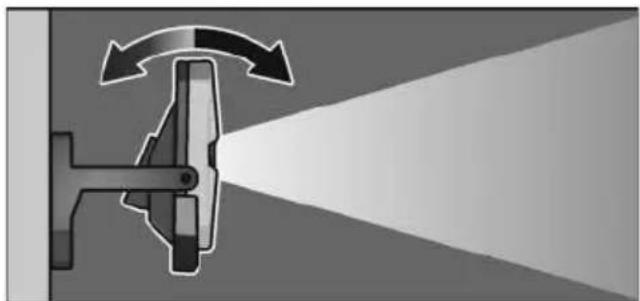

Funzione di ribaltamento

La testa luminosa del dispositivo cui estere inclinata di 90^ versus l'alto e di 20^ versus il basso.

Manutenzione e cura

Pulizia

AVVERTENZA!

Prima di effettuare qualsiasi intervento sul dispositivo, estrarre la batteria. Non usare acqua o detergenti liquidi.

Rimuovere lo sporco e la polvere con un pennello o con uno straccio asciutto.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

AVVERTENZA!

Prima dello smaltimento renderere inutilizzabili le apparecchiature elettriche dismessese:

• nel caso di apparecchi elettrici alimentati alla rete elettrica, rimuovendo il cavo di rete,
• nel caso di apparecchi elettrici alimentati a batteria, rimuovendo la batteria.

Solo per paesi dell'UE:

Non gettare apparecchiature elettriche nei rifiuti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettROUTensili dismessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

Riciclaggio di materie prime piuttosto che smaltimento di rifutti.

Consegnare l'apparecchio, gli accessori e l'imballaggio alsystema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

AVVERTENZAI!

Non gettare accumulatori/batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire gli accumulatori fuori uso.

Gli accumulatorati/batterie devono essere raccolti, riciclati oppure smaltiti secondo la normativa ambientale.

Solo per paesi dell'UE:

Ai sensi della direttiva 2006/66/CE gli accumulatori/batterie difettosi o ESAsti devono essere riciclati.

i AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso impropero o in combinazione con prodotti di altri produttori.

Contidente

Indicati di salubrizare 144

Excluderea raspunderii 145

Simboluri folosite

AVERTIZARE!

Inseamna un pericol care ameninta direct. In cazul in care nu se acorda ateniete acestei indicatiu exista ameniarea cu moartea sauräniri grave.

ATENTIE!

Inseamna o posibila situatie periculoasa.
In cazul in care nu se acorda atentie acestei
indicati pot avea loc raniri Sau pagube materiale.

INDICATION!

Inseamna sfaturi utile de aplicare si informati importante.

Simboluri pe aparat

Nurodymaiutilizuoti. 175

Osservare una distanza minima da tutte le superfici e gli oggetti illuminati. In caso di mancata osservanza della distanza minima, sussiste il rischio di surriscaldamento degli oggetti illuminati!

Netolygaus darbo režimoŽibintai

III apsaugos klase (saugioji jtampa)

Jusu saugumui

SPEJIMASI!

Prima di utilizzato il dispositorio, leggere e osservare:

• queste istruzioni per l'uso,
• le(norme operative e leNorme

antinfortunistiche di volta in volta valide Questo dispositivo è conforme al più moderno livello della tecnica ed è stato progettato in conformità alle norme di sicurezza riconosciute. Ciononostante, durante il suo impiego, il dispositivo può comportare un pericolò per la vita e la salute dell'utilizzatore o di terzi oppure possono verificarsi danni del dispositivo stesso o di altri oggetti. Il dispositivo d'illuminazione devese essere utilizzato solo conformmente alla sua destinazione d'uso e in perfette condizioni. Difetti talida compromettere la sicurezza devono essere immediatamente eliminati.

Il faro per edilizia a LED alimentato a batteria CL 5000 10.8/18.0 / CL 10000 10.8/18.0 è concepito

• profesionaliam naudojimui pramonès ir smulkaus verslo jmonèse,
• tikslingai apšviesti darbo vieta,
• patalpoms apšviesti.

Il faro per edilizia a LED alimentato a batteria CL 5000 10.8/18.0 / CL 10000 10.8/18.0 non è idoneo

• apšvietimui keliu eisme.

Avvertenze di sicurezza per il faro per edilizia a LED alimentato a batteria

SPEJIMASI!

Regolazione della luminosità

5 Attacco USB-C
6 Akumulatoriaus jstatymo skyrius

7 Angos sieniniams laikikliams
8 Srigiai (5/8") stovui
9 Telaio con gancio per supporto a parete
10 Akumuliatoriaus
11 Akumulatoriaus atfiksavimo mygtukas
12 Akumuliatoriaus jkrovimo buklés rodmuo

Nurodymai dirbant

JSPÉJIMASI!

Prima di effettuare qualiasi intervento sul dispositorio, estrarre la batteria.

Disimballare il disposativo e gli accessori e controllare la completeness della fornitura ed eventuali danni da trasporto.

Spingere la batteria carica bajo farla scattare completeness nel dispositivo.

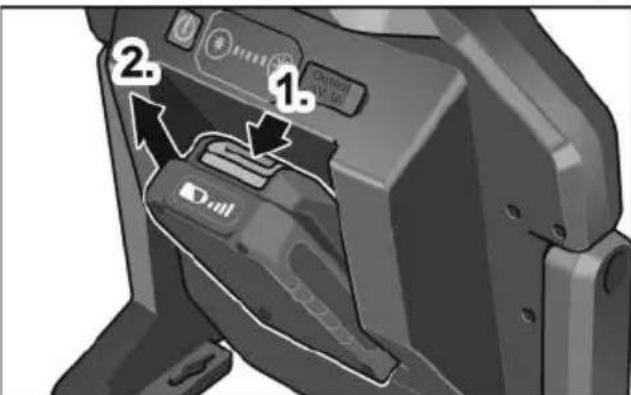

Per la rimozione premere il tasto di sbloccaggio (1.) ed estrarre la batteria (2.).

ATSARGIAI

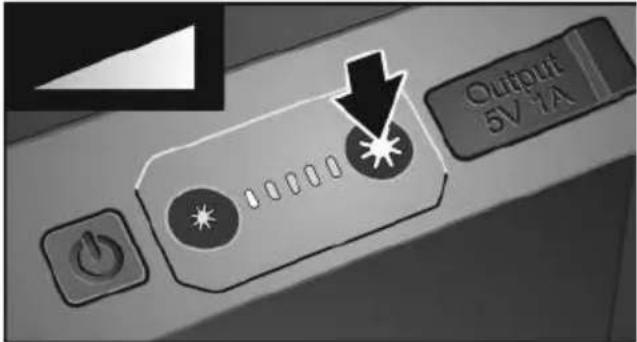

I fari per edilizia a LED alimentati a batteria sono dotati di una funzione di avvertimento di batteria scarica. Dopo aver lampeggiato 3 volte, il faro passa automaticamente alla modalità ECO con una luminosità di 300 LM. Rimane abbastanza tempo per cancellare la batteria.

In modalità ECO, l'indicatore di luminosità lampeggia.

• Premendo a lungo il pulsante di abbassamento della luminosità, è possibile commutare manually il faro in modalità ECO per ottener la durata di funzionamento più lunga possibile.

• É possibile uscire nuovamente alla modalità ECO premendo un pulsante qualsiasi, perché il livello della batteria sia sufficiente.

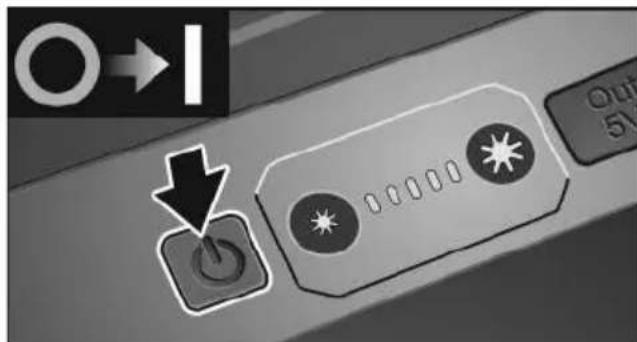

Accendere o spegnere il faro per edilizia a LED alimentato a batteria premendo l'interruttore Acceso/Spento.

L'intensità d'illuminazione può essere modificata premendo i pulsanti di luminosità.

Attacco USB-C

Con l'attacco USB-C integrato è possibile ricaricare, ad esempio, gli smartphone.

i AVVERTENZA

Išjungus lempa, USB-C jungtis automatiskai isaktyvinama po 2 h.

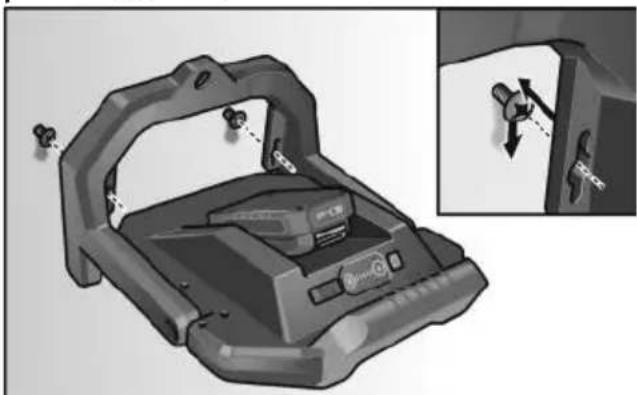

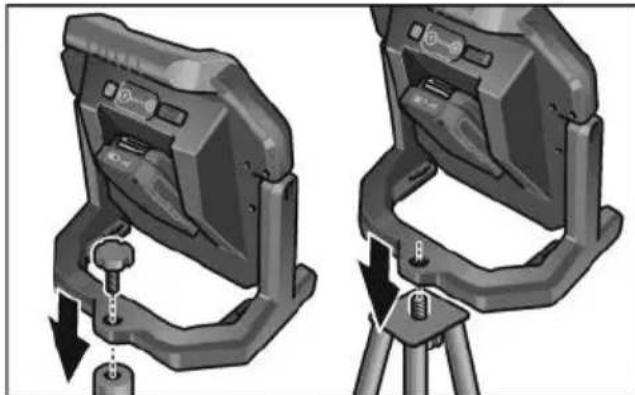

Montavimas

Per fissare ad una parete il faro per edilizia a LED,utilizzare i fori per fissaggio a parete.

Per montare il faro per edilizia a LED sullo stativo,utilizzato la filettatura (5 / 8^ )

Funzione di aggancio

PRUDENZA!

Il gancioieneutilizzatoaproprio rischioe pericolo!

i AVVERTENZA

Si raccomanda di posizionare il faro per edilizia a LED alimentato a batteria su una superficie sicura o di avvitarlo ad un cavalletto stabile.

Per fissare il faro per edilizia a LED, estrarre il gancio dal telao (1.), ruotarlo di 180^ (2.) e agganciarlo (3.).

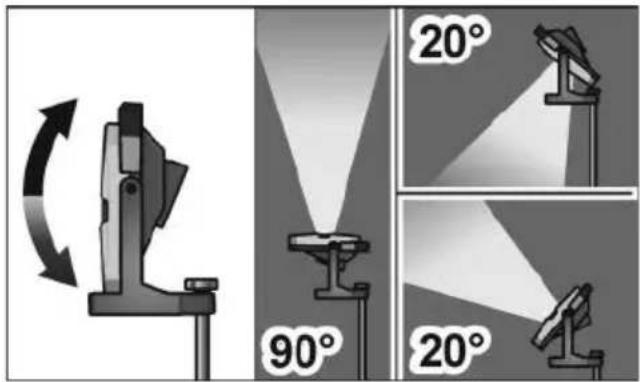

Funzione di ribaltamento

La testa luminosa del dispositiivo cui estere inclinata di 90^ versus l'alto e di 20^ versus il basso.

Prima di effettuare qualiasi intervento sul dispositorio, estrarre la batteria. Nenaudokite vandens arba skystu valikliu.

Ant korpuso susikaupusius nešvarumus ir dulkes nuvalykite teptuku arba sausa pašluoste.

Remontas

Prima dello smaltimento renderere inutilizzabili le apparecchiature elettriche dismessese:

• nel caso di apparecchi elettrici alimentati alla rete elettrica, rimuovendo il cavo di rete,
• nel caso di apparecchi elettrici alimentati a batteria, rimuovendo la batteria.

Tik ES salyse:

Non gettare apparecchiature elettriche nei rifiuti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettROUTensili dismessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
