Vrsta izdelka	Brezžični LED gradbeni reflektor
Znamka	Flex
Model	CL 5000 10.8/18.0
Maks. svetlobni tok	5000 lm
Vrsta napajanja	Odstranljiva litij-ionska baterija (združljiva z 10,8 V in 18 V)
Združljive kapacitete baterije	10.8 V / 2.5 Ah, 10.8 V / 4.0 Ah, 18 V / 2.5 Ah, 18 V / 5.0 Ah, 18 V / 8.0 Ah
Čas osvetlitve (primeri)	Pribl. 3 h z baterijo 18 V / 5.0 Ah, do 4 h 45 min z 18 V / 8.0 Ah
Teža (brez baterije)	1,9 kg
Dimenzije (D x Š x V)	294 x 214 x 200 mm
Stopnja zaščite	IP65 (brez baterije)
Odpornost na udarce	IK07
Zaščitni razred	III (zelo nizka napetost)
Maks. višina namestitve	≤ 3 m (samo v zaprtih prostorih)
Vrata USB-C	Da (za polnjenje zunanjih naprav)
Nastavitev svetilnosti	Da, s tipkami za jakost svetlobe
Način ECO	Da, samodejni preklop na 300 lm pri šibki bateriji
Stenska montaža	Luknje za pritrditev na steno
Montaža na stojalo	Navoj 5/8"
Vgrajen kavelj	Da, zložljiv (uporaba na lastno odgovornost)
Usmeritev glave	Nastavljiva: 90° navzgor, 20° navzdol
Čiščenje	S čopičem ali suho krpo, ne uporabljajte vode
Predvidena uporaba	Profesionalna, razsvetljava delovnega mesta v zaprtih prostorih

Pogosto zastavljena vprašanja - CL 5000 10.818.0 Flex

Kako vklopiti in izklopiti reflektor Flex CL 5000?

Za vklop ali izklop reflektorja pritisnite stikalo za vklop/izklop (sprožilec). Pritiskanje tipk za jakost svetlobe omogoča spreminjanje svetilnosti. Prepričajte se, da je baterija nameščena in napolnjena.

Kako nastaviti svetilnost svetilke?

Uporabite tipke za jakost svetlobe (tipke za nastavitev svetilnosti) za prilagajanje svetilnosti. Intenzivnost lahko povečate ali zmanjšate glede na vaše potrebe.

Kaj se zgodi, ko je baterija šibka?

Ko je baterija šibka, reflektor samodejno preklopi v način ECO s svetilnostjo 300 lm. Prikaz svetilnosti utripa. Ročno lahko preklopite v način ECO tako, da dolgo pritisnete tipko za zmanjšanje svetilnosti. Način ECO podaljša avtonomijo.

Kako namestiti ali zamenjati baterijo?

Za namestitev baterije jo vstavite v predel do popolnega zaskoka. Za odstranitev pritisnite tipko za odklepanje (11) in jo izvlecite. Zaščitite kontakte baterije, če je ne uporabljate.

Kako uporabljati vrata USB-C?

Vgrajena vrata USB-C omogočajo polnjenje zunanjih naprav, kot je pametni telefon. Upoštevajte, da ko je svetilka izklopljena, se vrata USB-C samodejno izklopijo po 2 urah.

Kako namestiti reflektor na stojalo?

Uporabite navoj 5/8" pod svetilko za privijanje na združljivo stojalo. Prepričajte se, da je stojalo trdno in stabilno.

Kako pritrditi svetilko na steno?

Reflektor ima luknje za stensko pritrditev (7). Te luknje uporabite za privijanje na steno. Upoštevajte največjo višino namestitve 3 m in uporabljajte samo v zaprtih prostorih.

Kako nagniti glavo svetilke?

Glavo svetilke je mogoče nagniti 90° navzgor in 20° navzdol, da usmerite svetlobni snop po svojih potrebah.

Kako očistiti reflektor?

Pred vsakim čiščenjem odstranite baterijo. Nikoli ne uporabljajte vode ali tekočih sredstev. Umazanijo odstranite s čopičem ali suho krpo. Za popravila se obrnite na pooblaščeni servis.

Katera so bistvena varnostna navodila?

Ne glejte neposredno v vir svetlobe, ne usmerjajte snopa v ljudi ali živali. Ne pokrivajte glave svetilke, ko je vklopljena (nevarnost opeklin). Uporabljajte samo priporočene baterije FLEX. Baterijo zaščitite pred vročino, ognjem, vodo in vlago. V primeru poškodbe ali nepravilne uporabe lahko uhajajo hlapi – prezračite in se posvetujte z zdravnikom.

NAVODILA ZA UPORABO CL 5000 10.818.0 Flex

Upute za uporabu 128

Održavanje i njega 130

Napuci za zbrinjavanje na OTPad 130

Klasa zašite III (zašitni mali napon)

Za vasu sigurnost

POZOR!

Pripe uporabe alata procitajte i slijedite:

• ove upute za uporabu,
• trenutno vazece propise o radu i propise o sprječavanju nezgoda

Navodila za uporabo 135

Vzdrzevanje in nega 137

Podatki o odlaganju 137

Izjava o omejitvi odgovornosti 137

Simboli, ki se uporabljajo v teh navodilih

OPOZORILO!

Oznacujegrozeco nevarnost.

Ce opozorila ne upostevate, lahko povzročite smrt ali zelo hude poskodbe.

POZOR!

Oznacujeme morebitno nevarno situaciono.

Ce opozorila ne upoštevate, lahko pouzročite rahtle poškodbe ali materialno škodo.

OPOMBA

Oznacujene nasvete o uporabi in pomembne informacije.

Simboli na elektricnem orodju

Pred vklopom elektricnega orodja preberite navodila za uporabo!

Informacije o odlaganju stare naprave! (oglejte si stran 137)!

Ne gleje v vir svetlobe!

Upostevajte minimalno razdaljodo vseh osvetjenih povrsin inpredmetov. Ce minimalnerazdalje ne upostevate, obstaja nevarnost pregrevanja osvetjenihpredmetov!

Svetila za težke obratovalne razmere

Razred zašcite III (zašcitna nizkonapetostna naprava)

Za vašo varnost

OPOZORILO!

Pred uporabo orodja preberite in upostevajte:

• ta navodila za uporabo,
• trenutno veljavne obratovalne predpise in prepise za preprecevanje nesrec. To orodje je najsodobnejse in zasnovano v skladu s priznanimi varnostimi predpisi. Kljub temulahko orodje med uporabo ogrozji zhiviljene in zdravje uporabnika ali tretje osebe ali pa se orodje ali drugi predmeti poskodujejo. Svetilo se lahko uporablja samo v skladu z namenom in v brezhinem stanju. Napake, ki vplivajo na varnost je treba takoj odpraviti.

Predvidena uporaba

Akumulatorski gradbeni LED-reflektor CL 5000 10.8/18.0 / CL 10000 10.8/18.0 je namenjen

-professionali uporabi v industriiji in obtri, ciljani osvetlitvi delovnega območja, osvetlitvi prostorov.

Akumulatorski gradbeni LED-reflektor CL 5000 10.8/18.0 / CL 10000 10.8/18.0 ni namenjen

-osvetljevanju v cestnem prometu.

Varnostna navodila za akumulatorski gradbeni LED-reflektor

OPOZORILO!

Vsa varnostna opozorila in navodila v teh navodilih za uporabo je treba prebrati in upoštevati. V primeru neupoštevanja opozoril in navodil lahko pride do elektrčnega udara, požara in/ali resnejših poskodb. Ta navodila skrbno shranite za kasnejšo uporabo.

Akumulatorskega gradbenega LEDreflektorja ne uporabljajte v okolju, v katerem obstaja nevarnost eksplozije.
Ne gleje v svetlobniŽarek in ga ne usmerjaje v Ijudi aliŽivali. Tega ne počnite niti z velike razdalje.
NePokrivajte glave svetila, medtem ko akumulatorski gradbeni LED-reflektor deluje. Ta se med delovanjem segreje in lahko povzroci opekline, ce joPokrijete.
Akumulatorskega gradbenega LEDreflektorja ne uporablijaje v cestnem prometu.
Pred izvajanjem kakrsnih koli del na akumulatorskem gradbenem LEDreflektorju (npr. namešcanjem, vzdrlževanjem itd.) in med prevozom in skladišcenjem odstranite akumulatorsko baterijo iz akumulatorskega gradbenega LED-reflektorja.
- Otroci akumulatorskega gradbenega LED-reflektorja ne smejo uporabljati.. Namenjen je profesionalni rabi. Otroci lahko svetlobniŽarek nenamerno usmerijo vase ali v druge osebe.
Zašcitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in VLCznostjo. Obstaja nevarnost eksplozije.
- Ce je akumulatorska baterija poskodovana ali ce je nepravilno uporabljate, lahko iz nje uhajao pare. Poskrbite za dovod svežega zraka in pri težavah poščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.
Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poskodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Vir svetlobe v tem svetilu sme zamenjati le proizvajalec, njegova servisna sluzba ali druga ustrezno usposobljena oseba.

Varnostna navodila za ravnanje z akumulatorskimi baterijami

Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!
Zašcitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in VLCznostj. Obstaja nevarnost eksplozije.
- Če je akumulatorska baterija poskodovana ali Če jo nepravilno uporabljate, lahko iz nje uhajao pare. Poskrbite za dovod svežega zraka in pri težavah poščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.
V primeru napacne uporabe lahko iz akumulatorske baterije iztece tekocina. Izogibajte se kontaktu z njo. Pri nakliquenm kontaktu s kozo spiraje z vodo. Ce pride tekocina v oko, dodatno poiscite tudi zdravniško pomoč. Iztekajoca akumulatorska tekocina lahko povzroci drazenje koze ali opekline.
Akumulatorske baterije FLEX uporabljaje le v kombinaciji z napravami FLEX in priborom FLEX. Le tak je akumulatorska baterija zašcitena pred nevarno preobremenitvijo.
Akumulatorske baterije polnite samov polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen doloceni vrsti akumulatorskih baterij, se lahko vname, Čegaboste uporabljali skupaj z drugac-nimi akumulatorskimi baterijami.
Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poskodujevo akumulatorsko baterijo. Pride lahko do notranjega katkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Tehnične specifikacije

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Vrsta naprave akumulatorski gradbeni LED-reflektor
Littij-ionska akumulatorska baterija V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Trajanje osvetlitve- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Najv. skupni svetlobni tok(+18 V akumulatorska baterija)	Im 5000	10000
Teža (brez akumulatorske baterije) kg 1,9	3,6
Velikost (DxŠxV) mm 294x214x200 349x290x208
Montažna višina(le za uporabo v zaprtih prostorih)	m	≤3
Varnostni razred		III / III
IP Code IP65 (brez akumulatorske baterije)
IK Code IK07

Pregled

1 Zašcitno steklo glave svetilke
2 Ročaj
3 Stikalo za vklop in izklop
4 Tipki za nastavitev svetlosti
Nastavitev svetilne moči
5 Priključek USB-C
6 Reza za vstavljanje akumulatorske baterije

7 Izvirtine za stenske nosilce
8 Navoji (5/8") za stojalo
9 Ogrodje s kavljem za pritrditev na steno
10 Akumulatorska baterija
11 Gumb za deblokado akumulatorske baterije
12 Prikaz stanja napoljenosti akumulatorske baterije

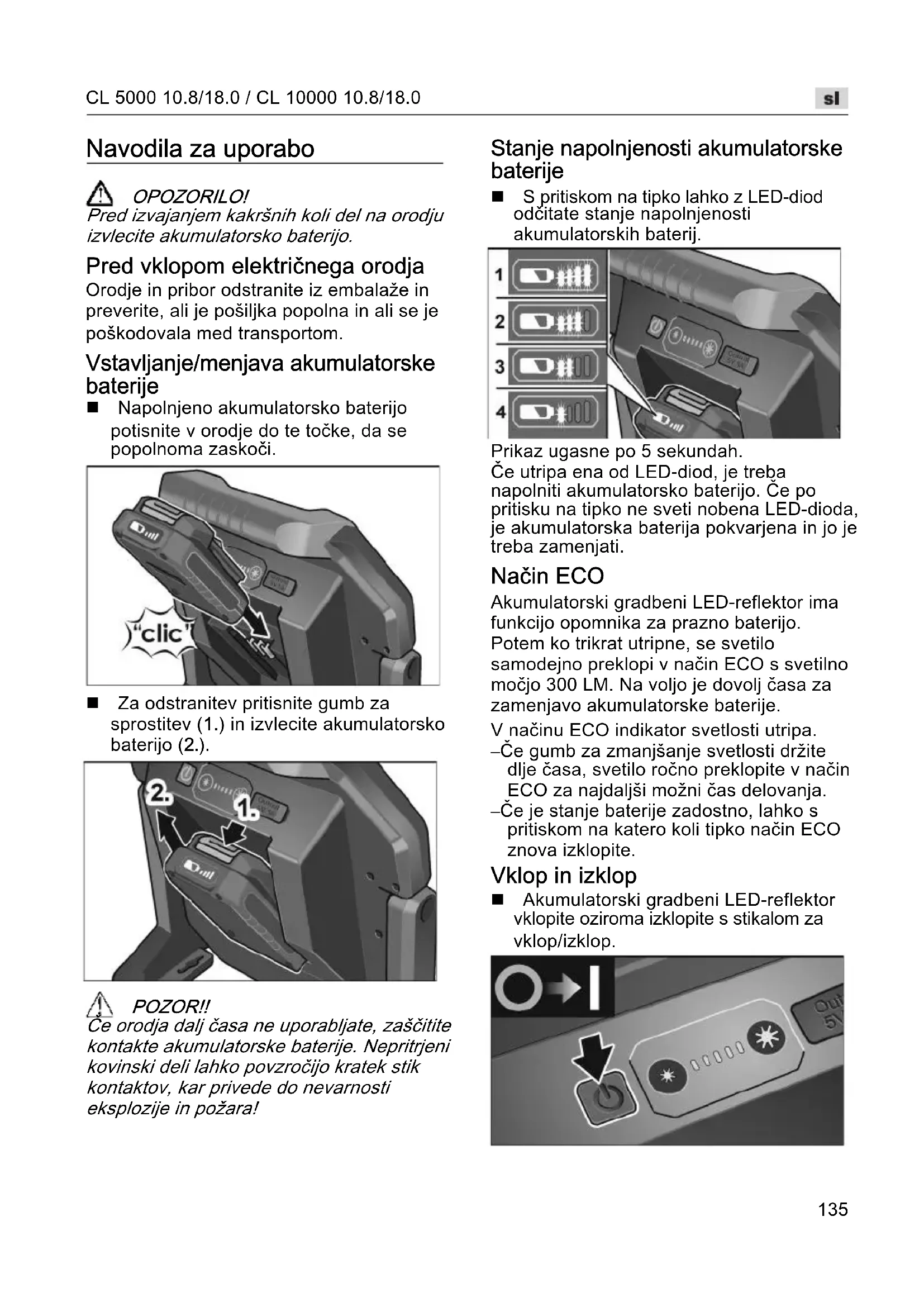

Navodila za uporabo

OPOZORILO!

Pred izvajanjem kakrsnih koli del na orodju izvlecite akumulatorsko baterijo.

Pred vklopom elektricnega orodja

Orodje in pribor odstranite iz embalaze in preverite, ali je posiljka popolna in ali se je poskodovala med transportom.

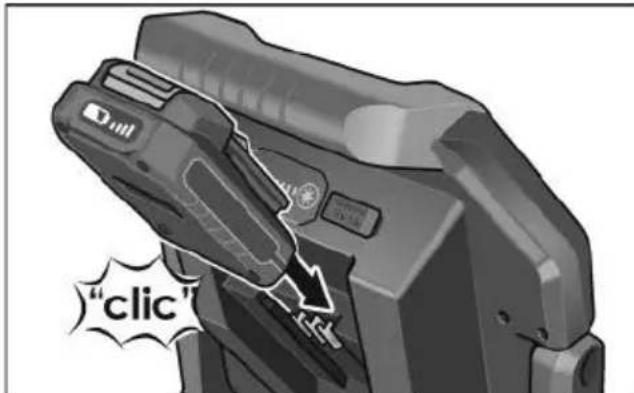

Vstavljanje/menjava akumulatorske baterije

Napolnjeno akumulatorsko baterijo potisnite v orodje do te tocke, da se popolnama zaskovi.

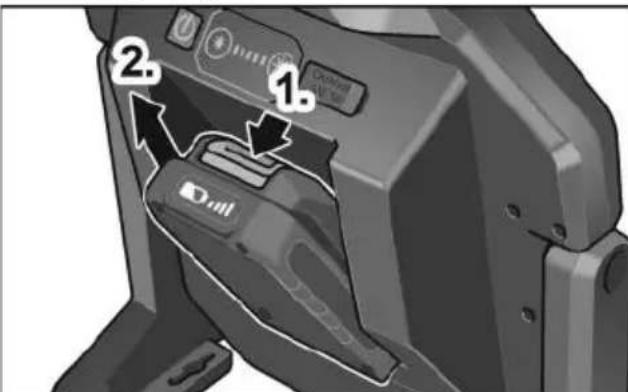

Za odstranitev pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.).

POZOR!!

Ce orodja dalj casa ne uporabljate, zašcitite kontakte akumulatorske baterije. Nepritjeni kovinski deli lahko povzroćijo kratek stik kontaktov, kar privede do nevarosti eksplozije in požara!

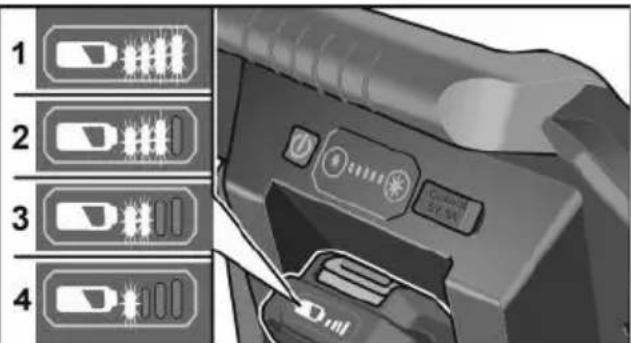

S pritiskom na tipko lahko z LED-diod odcitate stanje napoljenosti akumulatorskih baterij.

Prikaz ugasne po 5 sekundah.

Ce utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Ce po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterijaPokvarjena in jo je treba zamenjati.

Naacin ECO

Akumulatorski gradbeni LED-reflektor imafunkcijo opomnika za prazno baterijo. Potem ko trikat utripne, se svetilo samodejno preklopi v nacin ECO s svetilno mocko 300 LM. Na voljo je dovolj casa za zamenjavo akumulatorske baterije.

V načinu ECO indicator svetlosti utripa.

-Če gumb za zmanjsanje svetlosti držite dlje šaca, svetilo ročno preklopite v način ECO za najdaljiši možni šcas delovanja.

-Če je stanje baterije zadostno, lahko's pritiskom na katero koli tipko način ECO znova izklopite.

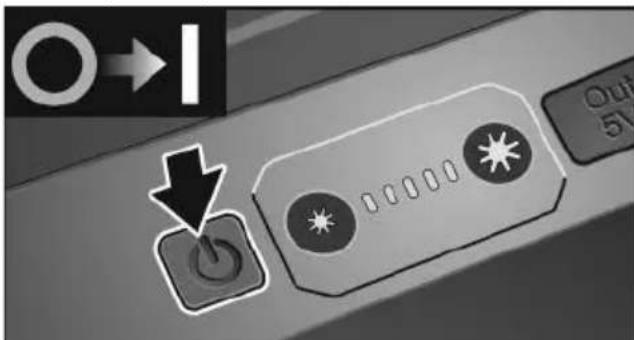

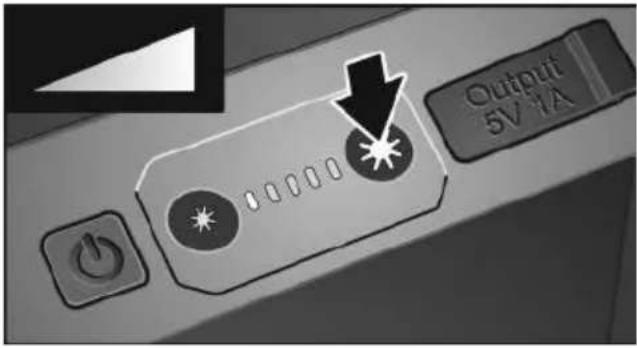

Vklop in izklop

Akumulatorski gradbeni LED-reflektor vklopite oziroma izklopite s stikalom za vklop/izklop.

Svetilno moč lahko spreminjate s pritiskom na tipko za nastavitev svetlosti.

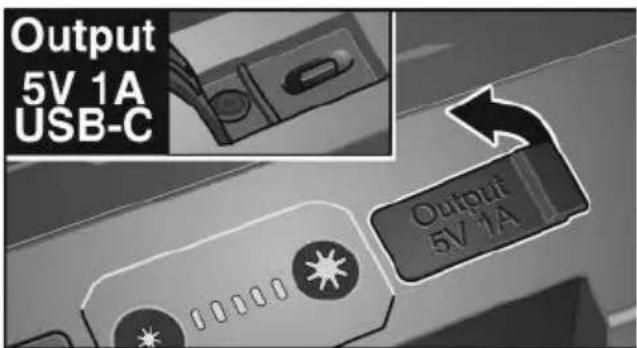

Priključek USB-C

Prek vgrajenega priključka USB-C lahkonpr. polnite pametni Telefon.

i OPOMBA

Ce je svetilka izklopljena, se priključek USB-C po 2 urah samodejno izklopi.

Montaža

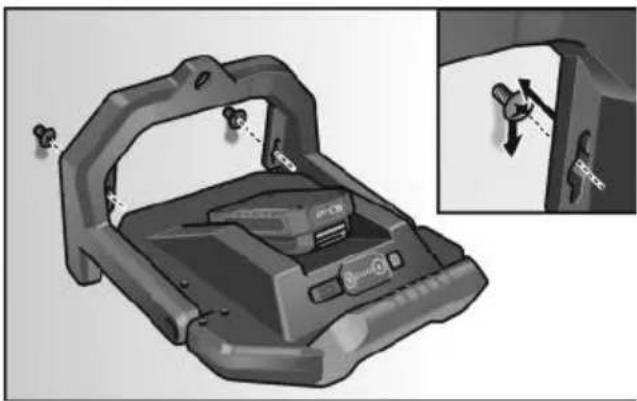

• Čeželite akumulatorski gradbeni LED-reflektor z namestiti na steno, uporabite luknje za stenske nosilce.

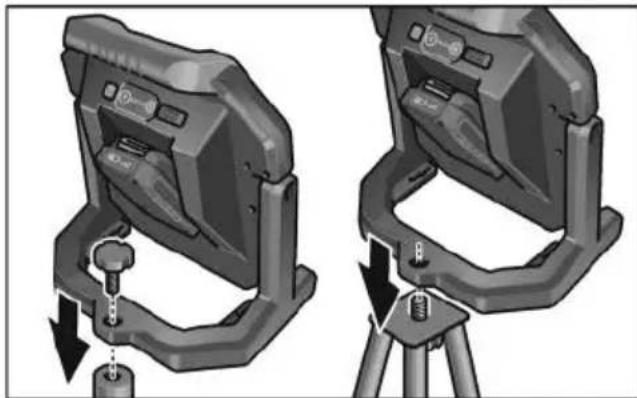

Za pritrditev akumulatorskega gradbenega LED-reflektorja na stojalo uporabite navoj (5/8").

Funkcija kavlja

PREVIDNOI

Uporaba kavlja na lastno odgovornost!

i OPOMBA

Priporocamo, da akumulatorski gradbeni LED-reflektor postavite na varno podlago ali ga privijete na stabilno stojalo.

• Če Želite akumulatorski gradbeni LED-reflektor obesiti,Poklopite kavelj iz ogrodja (1.),zavrtite kavelj za 180^ 2.) in obesite reflektor (3.).

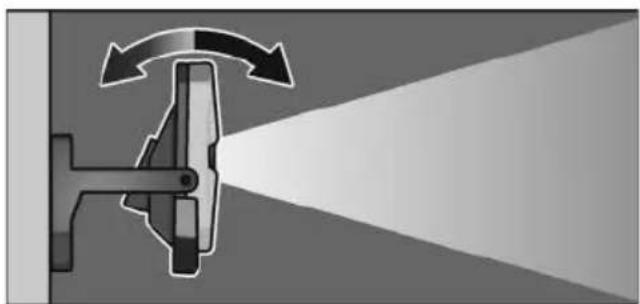

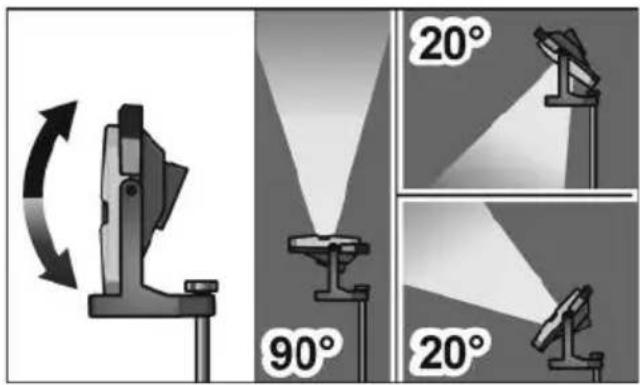

Funkcija nagiba

Glavo svetila je mogoce nagniti navzgor za 90^ in navzdol za 20^ .

Vzdrževanje in nega

Čiščenje

OPOZORILO!

Pred izvajanem kakrsnih koli del na orodju izvlecite akumulatorsko baterijo. Ne uporablajte vode ali tekocih cistilnih sredstev.

Umazanijo in prah z ohišja odstranite s Čopicem ali suho krpo.

Popravila

Popravila lahko izvedeismo pooblascena servisni center za stranke.

Nadomestni deli in pripomočki

Eksplozijski risbo insezname nadomestnih delov najdete na naši splletni strani: www.flex-tools.com

Podatki o odlaganju

OPOZORILO!

Odslužena elektricna orodja pred odstranitvijo onemogocite:

• elektricna orodja s kablom tako, da izvlecate napajalni kabel,

• akumulatorska elektricna orodja tak, da odstranite akumulatorsko baterijo.

Samo za drzave EU Elektricnih orodij ne odstranite med gospodinjske opadke!

V sklearndu z Direktivo 2012/19/EU o opadni elektrichi in elektronski opremi ter njenim prenosom v nacionalno pravo je treba rabljena elektrica orodja zbrati loceno in reciklratina okolju prijazen naclin.

Recikliranje materialov namesto odstranjevanja opadkov.

Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje.

OPOZORILO!

Akumulatorskih baterij/baterij ne vrzite med gospodinjske odpadke, v ogenj ali v vodo. Odsluzenih akumulatorskih baterij ne odpirajte. Akumulatorske baterije/baterije je treba zbirati, reciklirati in odstraniti na okolju prijazen nacin

Samo za drzave EU:

V skladu z Direktivo 2006/66/ES morate okvarjene ali obrbjene akumulatorske baterije/baterije zbirati loceno in jih okolju prijazno reciklirati.

OPOMBA

Glede moznosti odstranjevanja se obrinite na pooblascenega prodajalca!

Izjava o omejitvi odgovornosti

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo in izgubodobička zaradi prekinitve poslovanja,ki je posledica izdelka ali nemogoce uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo,ki je nestala zaradi nepravilne uporabe elektricnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.
