Type de produit	Pompe de filtration et d'évacuation de ruisseau
Marque	EHEIM
Modèle	Flow 6500 (type 5112)
Puissance nominale	70 W
Débit maximal	6200 l/h
Hauteur de refoulement maximale	3,6 m
Profondeur d'immersion maximale	2 m
Dimensions (L × P × H)	367 × 300 × 130 mm
Longueur du câble	10 m
Raccordements d'eau	1" - 1¼" - 1½"
Température d'eau admissible	4 °C – 35 °C
Tension d'alimentation	220 – 240 V / 50 Hz
Classe de protection	I
Indice de protection IP	IP68 (protection contre l’immersion permanente)
Fonctions principales	Transport d'eau, filtration, jeux d'eau, chutes d'eau, aération et brassage
Entretien et nettoyage	Nettoyage régulier du boîtier du filtre et de la pompe (démontage nécessaire)
Sécurité	Dispositif de protection contre les courants de fuite (30 mA max) ; ne jamais faire fonctionner à sec
Pièces détachées et réparabilité	Pièces de rechange et accessoires d'origine disponibles auprès d'EHEIM ; réparations par service agréé
Informations générales	Notice d'utilisation disponible en plusieurs langues (92 pages)

FOIRE AUX QUESTIONS - Flow 6500 EHEIM

Quelle est la puissance de la pompe Eheim Flow 6500 ?

La puissance nominale de la pompe Eheim Flow 6500 est de 70 W.

Quel est le débit maximal de la Flow 6500 ?

Le débit maximal de la pompe est de 6 200 l/h (litres par heure).

Quelle est la hauteur de refoulement maximale ?

La hauteur de refoulement maximale atteint 3,6 mètres.

Jusqu'à quelle profondeur peut-elle être immergée ?

La profondeur d'immersion maximale est de 2 mètres.

Quels types d'eau peut-elle pomper ?

La pompe est conçue pour le transport d'eau claire (pas d'eau abrasive, inflammable, agressive, explosive, alimentaire ou potable). La température de l'eau doit être comprise entre 4 °C et 35 °C.

Comment nettoyer le boîtier du filtre ?

Débranchez la pompe, sortez-la de l'eau, retirez le tuyau et l'embout d'évacuation, puis ouvrez le boîtier en appuyant sur les deux languettes latérales. Nettoyez le boîtier avec un jet d'eau. Remontez en ordre inverse.

Comment nettoyer la pompe (modèle 6500) ?

Après avoir ouvert et retiré la pompe du boîtier, dévissez les vis du couvercle, basculez-le, retirez la roue de la pompe et le joint torique. Nettoyez soigneusement chaque pièce. Lors du remontage, alignez les marquages sur la roue et le carter.

Quelles sont les consignes de sécurité importantes ?

Utilisez un dispositif de protection contre les courants de fuite de 30 mA maximum. Ne faites jamais fonctionner la pompe à sec. Débranchez toujours avant toute intervention. Ne modifiez pas l'appareil et utilisez uniquement des pièces d'origine.

La pompe peut-elle fonctionner à sec ?

Non, la pompe ne doit jamais fonctionner à sec sous peine de dommages matériels. Elle doit toujours être immergée avec au moins 20 cm d'eau au-dessus du boîtier du filtre.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange et accessoires d'origine EHEIM sont disponibles auprès du fabricant ou via un service agréé. Utilisez exclusivement des pièces d'origine pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI Flow 6500 EHEIM

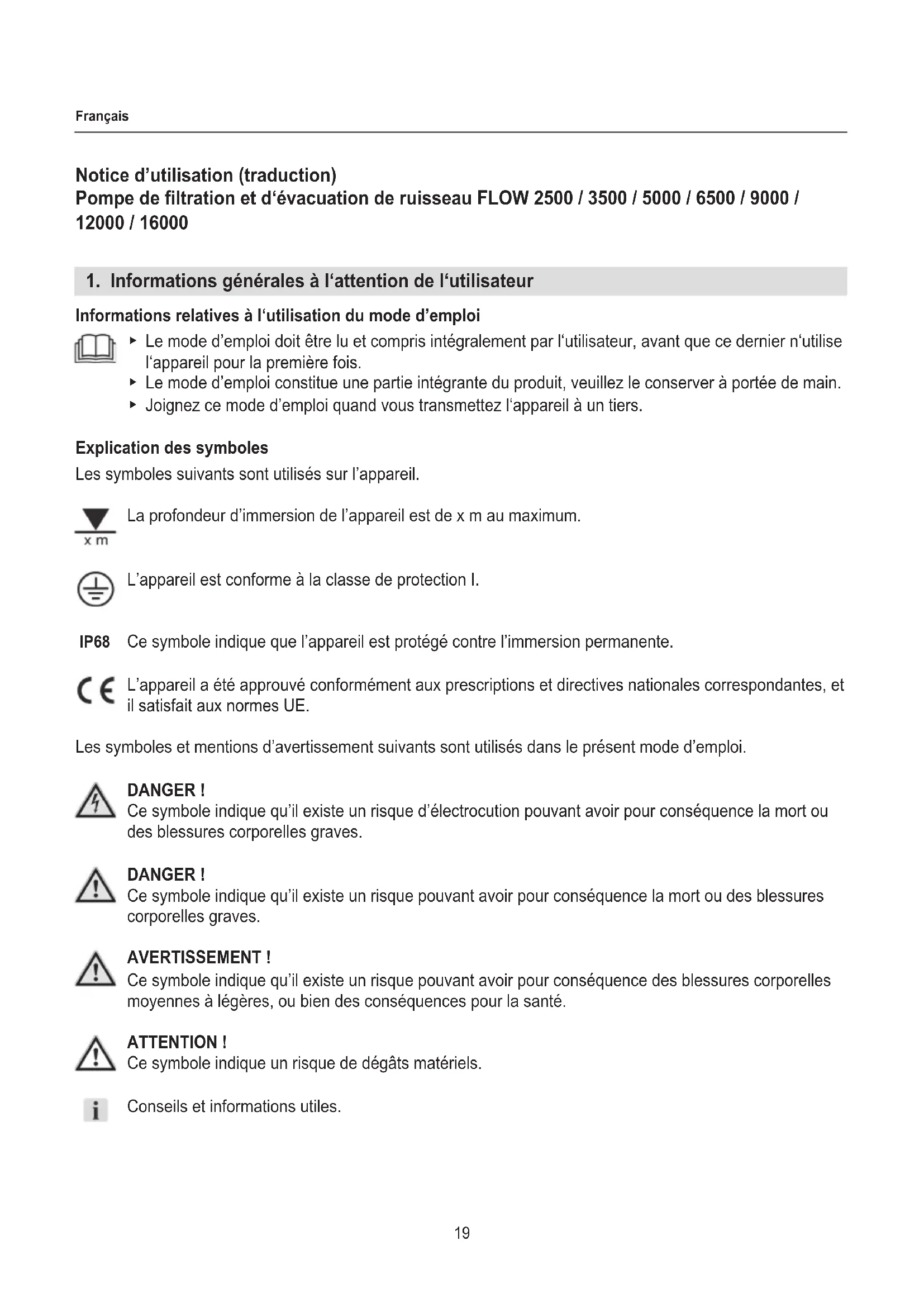

Notice d'utilisation (traduction)

Pompe de filtration et d'évacuation de ruisseau FLOW 2500 / 3500 / 5000 / 6500 / 9000 / 12000 / 16000

1. Informations générales à l'attention de l'utilisateur

Informations relatives à l'utilisation du mode d'emploi

• Le mode d'emploi doit être lu et compris intégralement par l'utilisateur, avant que ce dernier n'utilise l'appareil pour la première fois.
  ▶ Le mode d'emploi constitue une partie intégrante du produit, veuillez le conserver à portée de main.
• Joignez ce mode d'emploi quand vous transmettez l'appareil à un tiers.

Explication des symboles

Les symboles suivants sont utilisés sur l'appareil.

La profondeur d'immersion de l'appareil est de x m au maximum.

L'appareil est conforme à la classe de protection I.

IP68 Ce symbole indique que l'appareil est protégé contre l'immersion permanente.

L'appareil a été approuvé conformément aux prescriptions et directives nationales correspondantes, et il satisfait aux normes UE.

Les symboles et mentions d'avertissement suivants sont utilisés dans le présent mode d'emploi.

DANGER!

Ce symbole indique qu'il existe un risque d'électrocution pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

DANGER!

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

AVERTISSEMENT!

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence des blessures corporelles moyennes à légères, ou bien des conséquences pour la santé.

ATTENTION!

Ce symbole indique un risque de dégâts matériels.

Conseils et informations utiles.

Convention de présentation

☒A Renvoi à une illustration, ici à la figure A

Vous êtes invité(e) à exécuter une action.

2. Domaine d'application

L'appareil avec toutes les pièces fournies sont destinés à une utilisation privée et a été conçu exclusivement pour

• le transport de l'eau
• les installations de filtrage, jeux d'eau, chutes d'eau, cours de ruisseaux, etc.
• l'aération et le brassage de l'eau
• sous le respect des données techniques

Les restrictions suivantes s'appliquent à l'appareil :

• aucune utilisation à des fins commerciales ou industrielles
• ne convient pas au transport de substances abrasives, inflammables, agressives, explosives, alimentation ou d'eau potable
  · La température de l'eau ne doit pas dépasser 35°C
• ne convient pas pour l'utilisation dans les piscines naturelles
• ne jamais utiliser sans courant d'eau

3. Consignes de sécurité

Cet appareil peut présenter des dangers pour les personnes et objets s'il n'est pas utilisé de manière conforme ou correspondant au but prévu, ou si les consignes de sécurité ne sont pas observées.

Pour votre sécurité

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les facultés physiques, sensorielles ou intellectuelles sont limitées ou dont l'expérience et les connaissances sont insuffisants, sauf si ces personnes sont surveillées ou qu'elles ont été formées à l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

- Uniquement pour le marché européen :

Cet appareil peut uniquement être utilisé par des enfants de plus de 8 ans, ainsi que par des personnes (enfants compris) dont les facultés physiques, sensorielles ou intellectuelles sont limitées ou dont l'expérience et les connaissances sont insuffisants si ces personnes sont sur-

veillées ou qu'elles ont été formées à l'utilisation sécurisée de l'appareil et qu'elles ont compris les dangers qui en résultent. Ne laissez pas les enfants jouer avec l'appareil.

Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, sauf s'ils sont surveillés.

- Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil, et plus particulièrement, le câble secteur et la fiche sont intacts.

- N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il est endommagé.

- N'utilisez jamais l'appareil avec un câble secteur endommagé.

- Les réparations doivent être réalisées par un service agréé par EHEIM.

- Ne portez pas l'appareil par le câble secteur, tirez toujours par la fiche pour séparer l'appareil, ne tirez jamais par le câble ou l'appareil.

- Protégez le câble secteur de la chaleur, l'huile et des arêtes tranchantes. Personne ne devra pouvoir marcher sur le câble s'il est posé sans gaine dans la terre ou dans du gravier.

- Exécutez uniquement les travaux décrits dans ce manuel.

- Ne faites aucune modification technique de cet appareil.

- Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

- Utilisez l'appareil uniquement quand il n'y a personne dans l'eau !

- Les installations électriques doivent correspondre aux dispositions internationales et nationales relatives aux installateurs d'équipements électriques.

- L'appareil doit être sécurisé moyennant un dispositif de protection contre les courants de fuite de 30 mA maximum.

- Veuillez vous adresser à un électricien agréé si vous avez des questions ou en cas d'un problème.

- Séparez l'appareil du secteur, chaque fois avant d'effectuer des travaux.

- Les données électriques de l'appareil doivent correspondre aux données du secteur. Elles sont indiquées sur la plaquette signalétique, l'emballage ou dans ce manuel.

• Le câble de rallonge et le boîtier des connexions doivent être aptes au fonctionnement à l'extérieur (protection contre les projections d'eau).
• Le diamètre des ligne de raccordement au secteur doit avoir au moins les mêmes dimensions que les conduites en caoutchouc marquées H05RN-F3G0,75. Les câbles de rallonge doivent être conformes aux exigences DIN VDE 0620.
• Il n'est pas possible de remplacer le câble de raccordement secteur de cet appareil. L'appareil doit être mis au rebut quand il est endommagé.
• Protégez la prise et la fiche secteur de l'humidité. Nous conseillons de former une boucle avec le câble secteur, afin d'empêcher que de l'eau coule le long du câble et s'infiltre dans la prise.
• Raccordez l'appareil uniquement à une prise murale avec un contact de protection installé de manière conforme.

L'appareil est doté d'un aimant créant un fort champ magnétique apte à agir sur un stimulateur cardiaque ou des défibrillateurs implantés (ICD). Observez une distance d'au moins 30 cm entre l'implant et l'aimant.

4. Mise en service

Raccordement du tuyau

1. Raccourcissez avec une scie la goulotte d'évacuation au diamètre du tuyau (☒A).
2. Vissez l'embout d'évacuation sur la pompe (☒B).
3. Raccordez le tuyau à la goulotte d'évacuation.

Nous conseillons de fixer le tuyau à l'aide d'une bride.

5. Utilisation

ATTENTION ! Dommage matériel.

La pompe ne doit pas fonctionner à sec.

Mettre la pompe en marche

1. Posez la pompe horizontalement dans une mare, sur une surface solide, de sorte que le boîtier du filtre soit couvert d'au moins 20 cm d'eau. Observez toujours la profondeur d'immersion maximale (voir les spécifications techniques).
2. Insérez la fiche secteur dans la prise murale. Attention : La pompe se met immédiatement en marche !

Arrêter la pompe

1. Retirez la fiche secteur dans la prise murale.

6. Maintenance

ATTENTION ! Décharge électrique !

Retirez la fiche secteur de la prise murale avant de procéder aux travaux de maintenance.

PRUDENCE ! Dommage matériel.

- N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les segments suivants. Une maintenance périodique prolonge le cycle de vie et assure le bon fonctionnement de la pompe pendant une longue période.

Nettoyage du boîtier du filtre

1. Sortez la pompe de l'eau.
2. Retirez le tuyau de l'embout d'évacuation.
3. Retirez l'embout d'évacuation.
4. Ouvriez le boîtier du filtre en appuyant simultanément sur les deux languettes latérales (☒C1).
5. Démontez le couvercle du boîtier (☒C2).
6. Retirez la pompe vers le haut du fond du boîtier (☒D).
7. Nettoyez le boîtier du filtre à l'aide d'un jet d'eau.
8. Montez la pompe à nouveau en ordre inverse.

Veillez en assemblant la pompe à guider le câble secteur correctement à travers le protecteur de cordon et l'ouverture du boîtier (☒E).

Nettoyage de la pompe (2500 / 3500)

1. Ouvrez le boîtier du filtre (☒C) et sortez la pompe (☒D), voir Nettoyage du boîtier du filtre.
2. Dévissez la bague de verrouillage ② du carter du moteur ① (☒F).
3. Soulevez prudemment le couvercle de la pompe à l'aide d'un tournevis ⑤ et retirez-le progressive-ment en avant pour le sortir du carter du moteur.
4. Retirez la roue de pompe ④ du carter moteur.
5. Montez la pompe à nouveau en ordre inverse.

• Lors de l'assemblage, les languettes du couvercle de la pompe doivent s'engager dans les cavités du carter du moteur.
• Veillez à ce que la roue de pompe soit montée avec les deux douilles de roulement ③ (☒F).
• En assemblant, la bague de verrouillage doit s'engager facilement quand vous vissez la pompe.

Nettoyage de la pompe (5000 / 6500 / 9000 / 12000 / 16000)

1. Ouvrez le boîtier du filtre (☒C) et sortez la pompe (☒D), voir Nettoyage du boîtier du filtre.
2. Démontez les vis ③ (☒G/H).
3. Basculez le couvercle de la pompe ② contre le carter du moteur ①. Démontez le couvercle de la pompe.
4. Retirez la roue de la pompe ④ du carter du moteur.

5. Retirez le joint torique ④ du carter du moteur.

6. Montez la pompe à nouveau en ordre inverse.

Veillez, en assemblant, à aligner les marquages sur la roue de la pompe et du carter du moteur.

7. Dépannage

ATTENTION ! Décharge électrique !

- Retirez la fiche secteur de la prose murale avant le dépannage.

Dysfonctionnement Cause possible Solution

La pompe ne démarre pas	Aucune tension secteur	► Vérifiez la tension secteur► Vérifiez le câble d'alimentation
La pompe ne fonctionne pas	La fiche secteur n'est pas insérée dans la prise murale	► Insérez la fiche secteur dans la prise murale.
	L'unité d'entraînement est bloquée	► Nettoyez la pompe
	Le disjoncteur thermique a été activé.	1. Retirez la fiche secteur de la prise murale, patientez pour que la pompe puisse se refroidir.2. Insérez à nouveau la fiche sec- teur dans la prise murale après 1 heure.
Capacité insuffisante de la pompe	Le boîtier du filtre est encrassé	► Nettoyez le boîtier du filtre

Veuillez vous adresser à notre service EHEIM en cas d'un autre dysfonctionnement.

8. Mise hors fonctionnement

Stockage et hivernage

1. Sortez l'appareil de la mare.
2. Nettoyez l'appareil.
3. Conservez l'appareil à l'abri du gel.

Conservez l'appareil dans un récipient rempli d'eau afin de prévenir des problèmes de mise en marche au printemps. La fiche secteur ne doit pas être immergée.

Mise au rebut

Observez les dispositions légales en vigueur pour la mise au rebut de l'appareil. Informations relatives à l'élimination des appareils électriques et électroniques au sein de l'Union Européenne :

Au sein de l'Union Européenne, l'élimination d'appareils électrique est régie par les réglementations nationales basées sur la directive UE 2012/19/EU concernant les appareils électroniques usés (WEEE). Selon cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux. L'emballage est composé de matériaux recyclables. Éliminez-les de manière conforme, et apportez-les à un point de recyclage.

1. Spécifications techniques

FLOW 2500 3500 5000 6500 9000	12000 16000
Type 7604 5110 5111 5112 5113	5114 5115
Puissance nominale 38 W 55 W 50	W 70 W 80 W	110 W 160 W
Débit 2300 l/h 3200 l/h 4600 l/h 62	00 l/h 9200 l/h	11900 l/h 15500 l/h
Hauteur de refoulement max. 2,4 m	2,9 m 3,1 m	3,6 m 3,6 m 4,0 m 4,5 m
Profondeur d'immersion max. 1 m	1 m 2 m 2 m 4 m 4 m 4 m
Dimensions (L × P × H)	241 × 254 × 122 mm				367 × 300 × 130 mm
Longueur du câble	10 m
Raccordements d'eau	1" - 11/4"				1" - 11/4" - 11/2"
Température du milieu	4°C – 35°C
Tension secteur/fréquence	220 – 240 V / 50 Hz
