MANUAL DE UTILIZADOR Flow 6500 EHEIM

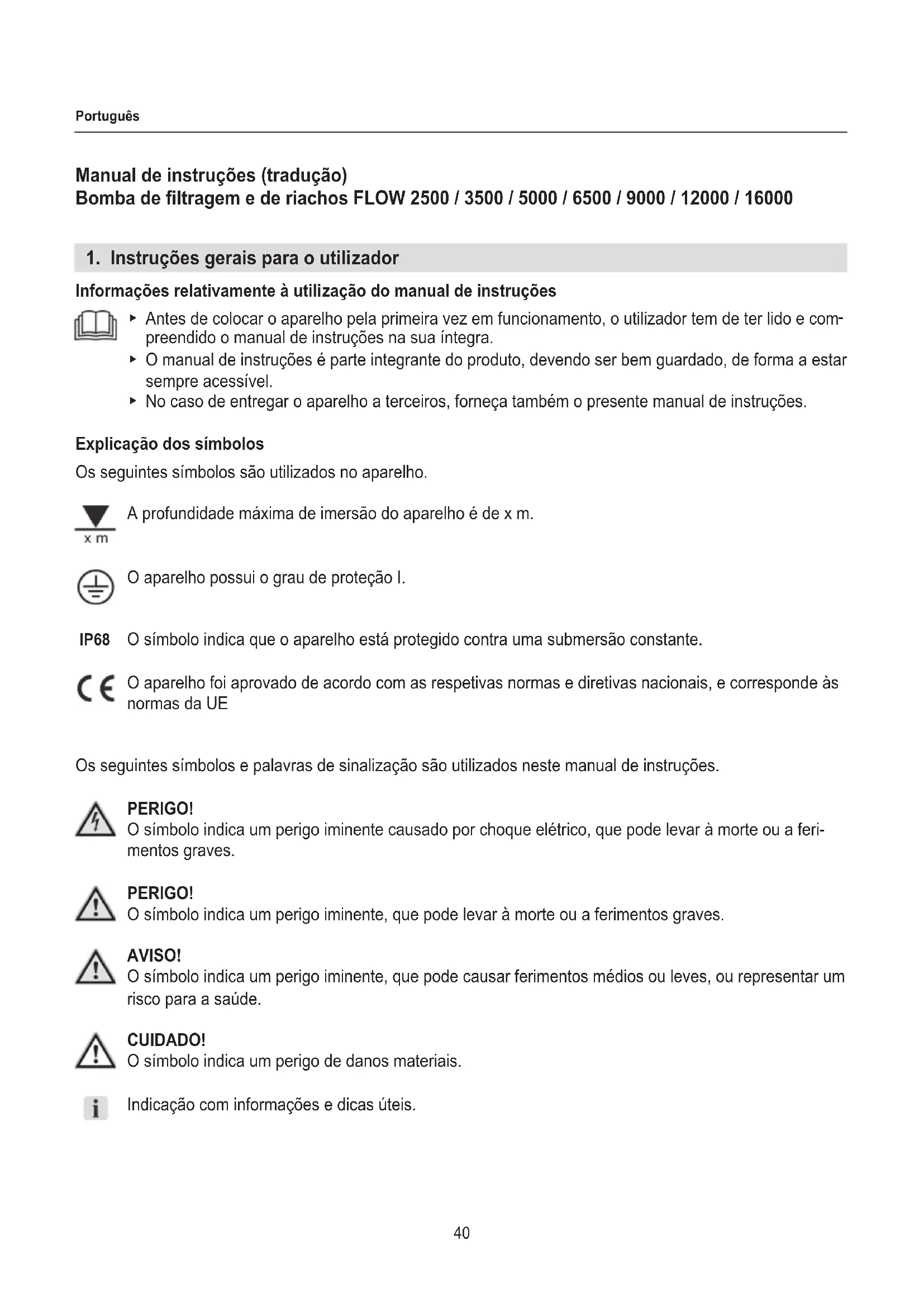

Manual de instruções (tradução)

Bomba de filtragem e de riachos FLOW 2500 / 3500 / 5000 / 6500 / 9000 / 12000 / 16000

1. Instruções gerais para o utilizador

Informações relativamente à utilização do manual de instruções

• Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e compreendido o manual de instruções na sua íntegra.
• O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível.
• No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções.

Explicação dos símbolos

Os seguintes símbolos são utilizados no aparelho.

A profundidade máxima de imersão do aparelho é de x m.

O aparelho possui o grau de proteção I.

IP68 O símbolo indica que o aparelho está protegido contra uma submersão constante.

O aparelho foi aprovado de acordo com as respetivas normas e diretivas nacionais, e corresponde às normas da UE

Os seguintes símbolos e palavras de sinalização são utilizados neste manual de instruções.

PERIGO!

O símbolo indica um perigo iminente causado por choque elétrico, que pode levar à morte ou a ferimentos graves.

PERIGO!

O símbolo indica um perigo iminente, que pode levar à morte ou a ferimentos graves.

AVISO!

O símbolo indica um perigo iminente, que pode causar ferimentos médios ou leves, ou representar um risco para a saúde.

CUIDADO!

O símbolo indica um perigo de danos materiais.

Indicação com informações e dicas úteis.

Informação sobre a apresentação

☒A Referência a uma figura, neste caso, à Figura A

É solicitado a tomar uma medida.

2. Âmbito de aplicação

O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma:

• Para bombear água
• Para a operação de sistemas de filtragem, jogos de água, quedas de água, riachos, etc.
• Para a aeração e circulação da água
• Em conformidade com os dados técnicos

O aparelho tem as seguintes restrições:

• Não utilizar para fins comerciais ou industriais
• Não é permitido bombear substâncias cáusticas, facilmente inflamáveis, agressivas ou explosivas, alimentos, bem como água potável
  · A temperatura da água não pode ser superior a 35°C
• Não utilizar em lagos de banho (piscinas naturais)
  · Nunca operar sem caudal de água

3. Instruções de segurança

Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua finalidade, ou o incumprimento das instruções de segurança, pode resultar em perigos para as pessoas e bens materiais.

Para a sua segurança

- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou psíquicas reduzidas ou que não tenham experiência e conhecimentos suficientes, exceto se forem supervisionadas por uma pessoa ou se esta pessoa as ensinar a utilizar o aparelho, sendo responsável pela sua segurança. As crianças devem ser supervisionadas de modo a garantir que não brincam com o aparelho.

- Apenas para mercados europeus:

Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e/ou conhecimentos, desde que estejam a ser supervisionadas ou tenham sido instruídas acerca

da utilização segura do mesmo e entendam os perigos associados. As crianças não podem brincar com o aparelho. As crianças não podem limpar nem fazer a manutenção de utilizador ao aparelho, a não ser que estejam a ser supervisionadas.

- Antes de qualquer utilização, efetue uma inspeção visual e certifique-se de que o aparelho, em particular o cabo de rede e a ficha, não apresenta danos.

- Não utilize o aparelho caso não esteja a funcionar corretamente ou esteja danificado.

- Nunca utilize o aparelho com um cabo de rede danificado.

- Quaisquer reparações só podem ser realizadas pelo serviço de assistência técnica da EHEIM.

- Não transporte o aparelho pelo cabo de rede. Para desligar o aparelho da rede elétrica, puxe sempre a ficha e nunca o cabo ou o aparelho.

- Proteja o cabo de rede de elevadas temperaturas, óleo e arestas afiadas. No caso de instalação do cabo de ligação em terra ou gravilha sem uma conduta de proteção, tenha cuidado para não o pisar.

- Execute apenas os trabalhos descritos no presente manual.

· Nunca efetue alterações técnicas no aparelho.

- Utilize exclusivamente peças de substituição e acessórios originais para o aparelho.

· Opere o aparelho apenas quando ninguém se encontra na água!

- As instalações elétricas têm de estar em conformidade com as normas de instalação internacionais e nacionais.

- O aparelho tem de estar protegido através de um dispositivo diferencial residual com uma corrente diferencial residual nominal de, no máximo, 30 mA.

- No caso de questões e problemas, entre em contacto com um eletricista.

- Antes de qualquer trabalho, desligue o aparelho da rede.

- Os dados elétricos do aparelho têm de estar em conformidade com os dados da rede elétrica. Estes dados podem ser consultados na placa de características, na embalagem ou no presente manual.

• Cabos de extensão e distribuidores de corrente têm de ser indicados para a utilização ao ar livre (protegidos contra salpicos de água).
• A secção transversal dos cabos de ligação à rede não pode ser inferior à das linhas de tubos flexíveis de borracha com a identificação H05R-N-F3G0,75. Os cabos de extensão têm de satisfazer os requisitos da norma DIN VDE 0620.
• O cabo de ligação à rede deste aparelho não pode ser substituído. Em caso de danificação do cabo, o aparelho deve ser considerado sucata.
• Proteja a tomada e a ficha de rede contra humidade. Para evitar que os pingos de água, que se encontram eventualmente no cabo, possam escorrer e entrar na tomada, recomendamos deixar o cabo de rede um pouco solto, em forma de laço (laço de gotejamento).
• Ligue o aparelho apenas a uma tomada de rede com contacto de proteção instalada de acordo com as normas.

- O aparelho está equipado com um íman, com um campo magnético forte, o qual pode influenciar estimuladores cardíacos (pacemaker) ou desfibriladores implantados (ICD). Mantenha uma distância mínima de 30 cm entre o implante e o íman.

4. Colocação em funcionamento

Ligar o tubo flexível

1. Com uma serra, reduza o comprimento da tubuladura de saída de acordo com o diâmetro do seu tubo flexível (☒A).
2. Aperte a tubuladura de saída na bomba (☒B).
3. Ligue o seu tubo flexível à tubuladura de saída.

Recomendamos a fixação do tubo flexível com uma respetiva braçadeira

5. Operação

CUIDADO! Danos materiais.

A bomba não pode funcionar a seco.

Ligar a bomba

1. Coloque a bomba no lago na posição mais horizontal possível, sobre uma superfície firme, de modo que a caixa do filtro esteja coberta por um mínimo de 20 cm de água. Tenha em atenção a profundidade máxima de imersão (consulte os dados técnicos).
2. Ligue a ficha de rede à tomada de rede. Atenção: a bomba arranca imediatamente!

Desligar a bomba

1. Desligue a ficha de rede da tomada de rede.

6. Manutenção

ATENÇÃO! Choque elétrico!

- Desligue a ficha de rede antes de quaisquer trabalhos de manutenção.

CUIDADO! Danos materiais.

As secções que se seguem descrevem os trabalhos de manutenção necessários para um funcionamento otimizado e sem avarias. Uma manutenção regular prolonga a vida útil e assegura o funcionamento da bomba durante um longo período de tempo.

Limpar a caixa do filtro

1. Retire a bomba da água.
2. Remova o tubo flexível da tubuladura de saída.
3. Remova a tubuladura de saída.
4. Abra a caixa do filtro, pressionando ambas as saliências de engate laterais em simultâneo (☒C1).
5. Retire a tampa da caixa (☒C2).
6. Retire a bomba para cima, removendo-a do fundo da caixa (☒D).
7. Limpe a caixa do filtro com um jato de água.
8. Volte a montar a bomba pela ordem inversa.

Aquando da montagem, certifique-se de que o cabo de rede passa corretamente pelo dispositivo antitração e pela abertura da caixa (☒E).

Limpar a bomba (2500/3500)

1. Abra a caixa do filtro (☒C) e retire a bomba (☒D), consulte Limpar a caixa do filtro.
2. Desaperte o anel de fecho ② da carcaça do motor ① (☒F).
3. Com uma chave de fendas, levante uniforme e cuidadosamente a tampa da bomba ⑤ para a frente, para fora da carcaça do motor.
4. Retire o rotor da bomba ④ da carcaça do motor.
5. Volte a montar a bomba pela ordem inversa.

i

• Aquando da montagem, certifique-se de que as saliências na tampa da bomba engatam nos entalhes na carcaça do motor.
• Certifique-se de que o rotor da bomba está completamente montado com ambas as buchas do mancal ③ (☒F).
• Aquando da montagem, certifique-se de que o anel de fecho engata ligeiramente ao apertar.

1. Abra a caixa do filtro (☒C) e retire a bomba (☒D), consulte Limpar a caixa do filtro.
2. Remova os parafusos ③ (☒G/H).
3. Bascule a tampa da bomba ② contra a carcaça do motor ①. Retire a tampa da bomba.
4. Retire o rotor da bomba ⑤ da carcaça do motor.
5. Retire o O-ring ④ da carcaça do motor.
6. Volte a montar a bomba pela ordem inversa.

i

- Aquando da montagem, certifique-se de que as marcações no rotor da bomba e na carcaça do motor ficam sobrepostas.

7. Eliminação de avarias

ATENÇÃO! Choque elétrico!

- Desligue a ficha de rede antes de eliminar quaisquer avarias.

Avaria Possível causa Resolução

A bomba não arranca	Falta de tensão de rede	► Verifique a tensão de rede► Verifique o cabo de alimentação
A bomba não bombeia	A ficha de rede não está inserida	► Ligue a ficha de rede à tomada de rede
	A unidade de movimento está bloqueada	► Limpe a bomba
	O disjuntor térmico está ativado 1. Desligue a ficha de rede e deixe a bomba arrefecer.2. Volte a ligar a ficha de rede depois de cerca de 1 hora.
A bomba não bombeia suficientemente	A caixa do filtro está suja ► Limpe a caixa do filtro

No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.

8. Colocação fora de serviço

Armazenamento e inverno

1. Retire o aparelho do lago.
2. Limpe o aparelho.
3. Armazene o aparelho num local protegido contra geadas.

Armazene o aparelho num recipiente com água, a fim de evitar problemas de arranque na primavera. A ficha de rede não pode ficar submersa em água!

Eliminação

Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis. Informações sobre a eliminação de equipamentos elétricos e eletrónicos na Comunidade Europeia:

No território da Comunidade Europeia, a eliminação de equipamentos elétricos é controlada através de regulamentos nacionais, que se baseiam no Diretiva da União Europeia 2012/19/UE relativamente a resíduos de equipamentos elétricos e eletrónicos (REEE). Consequentemente, o aparelho não pode ser recolhido como resíduos domésticos ou urbanos. O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.

9. Dados técnicos

FLOW 2500 3500 5000 6500 9000 12000 16000
Tipo 7604 5110 5111 5112 5113 5114 5115
Potência nominal 38 W 55 W 50 W 70 W 80 W		110 W 160 W
Débito 2300 l/h 3200 l/h 4600 l/h		6200 l/h 9200 l/h 11900 l/h		15500 l/h
Altura manométrica máx. 2,4 m		2,9 m 3,1 m 3,6 m 3,6 m 4,0 m		m 4,5 m
Profundidade de imersão máx.		1 m	1 m	2 m	2 m	4 m	4 m
Dimensões (C × L × A)		241 × 254 × 122 mm				367 × 300 × 130 mm
Comprimento do cabo		10 m
Ligações de água		1" - 114"				1" - 114" - 112"
Temperatura do fluido		4°C – 35°C
Tensão de rede/frequência		220 – 240 V/50 Hz
