KULLANIM KILAVUZU Flow 6500 EHEIM

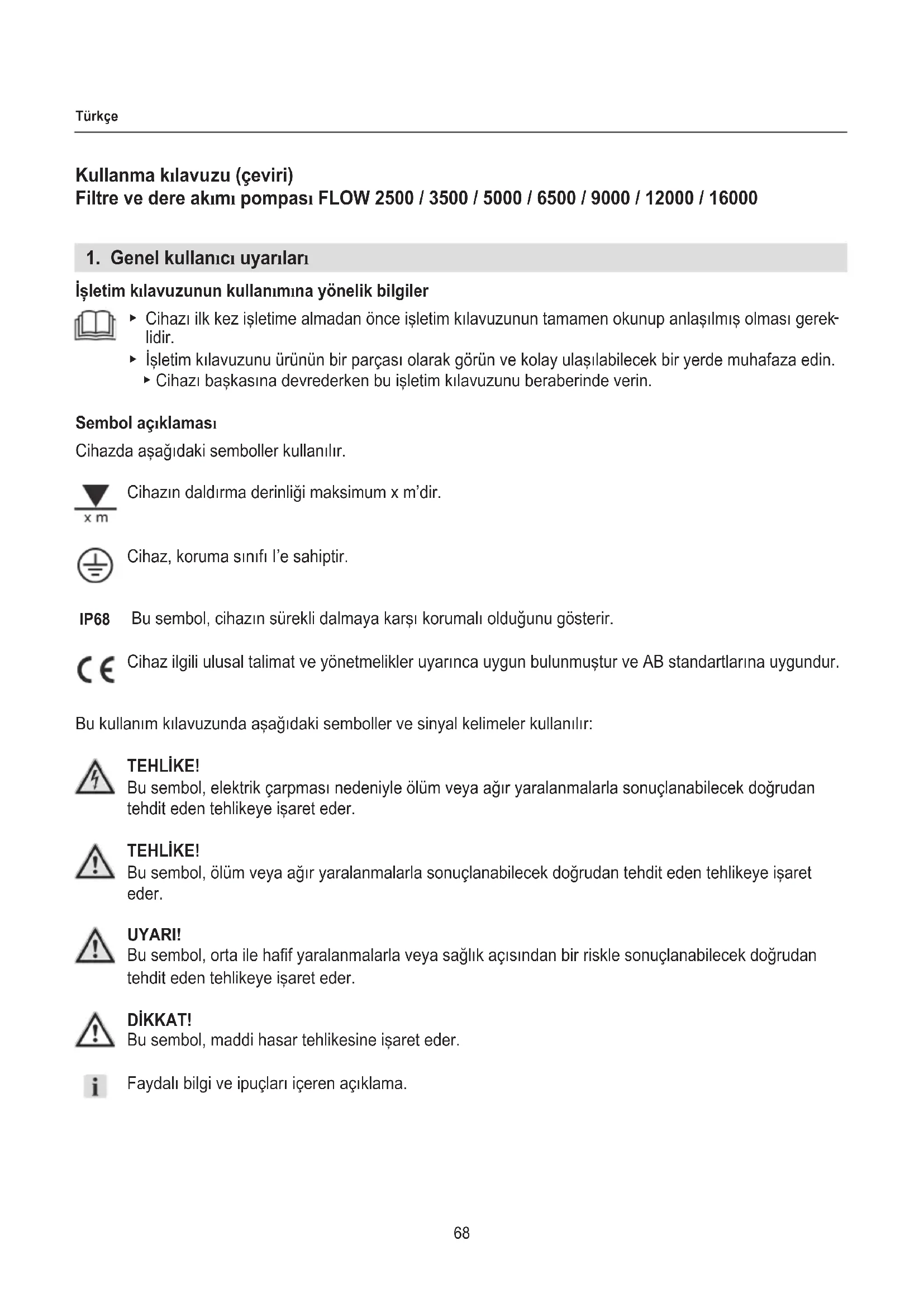

Kullanma kılavuzu (çeviri)

Filtre ve dere akımı pompası FLOW 2500 / 3500 / 5000 / 6500 / 9000 / 12000 / 16000

1. Genel kullanıcı uyarıları

İşletim kılavuzunun kullanımına yönelik bilgiler

▶ Cihazı ilk kez işletme almadan önce işletim kılavuzunun tamamen okunup anlaşılmış olması gerek-lidir.
- İşletim kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
▶ Cihazı başkasına devrederken bu işletim kılavuzunu beraberinde verin.

Sembol açıklaması

Cihazda aşağıdaki semboller kullanılır.

Cihazın daldırma derinliği maksimum x m'dir.

Cihaz, koruma sınıfı l'e sahiptir.

IP68 Bu sembol, cihazın sürekli dalmaya karşı korumalı olduğunu gösterir.

Cihaz ilgili ulusal talimat ve yönetmelikler uyarınca uygun bulunmuştur ve AB standartlarına uygundur.

Bu kullanım kılavuzunda aşağıdaki semboller ve sinyal kelimeler kullanılır:

TEHLİKE!

Bu sembol, elektrik çarpması nedeniyle ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

TEHLİKE!

Bu sembol, ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

UYARI!

Bu sembol, orta ile hafif yaralanmalarla veya sağlık açısından bir riskle sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

DİKKAT!

Bu sembol, maddi hasar tehlikesine işaret eder.

Faydalı bilgi ve ipuçları içeren açıklama.

Görünüm düzeni

☒A Bir resim yönlendirmesi, burada resim A'ya yönlendirme

Bir işlem yapmanız talep ediliyor.

2. Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Su basmak için
• Filtre tesislerinin, süs havuzlarının, şelalelerin, dere akımlarının vs. işletilmesi için
• Su havalandırması ve devridaimi için
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
• Tahriş edici, kolay yanan, agresif veya patlayıcı maddeler, gıda ve içme suyu taşınmamalıdır
• Su sıcaklığı 35°C'yi aşmamalıdır
• Yüzme havuzlarında kullanılmamalıdır
• Asla su akışı olmadan çalıştırılmamalıdır

3. Güvenlik uyarıları

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

Güvenliğiniz için

• Bu cihaz, güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim altında değilse veya ondan talimat almıyorsa, bedensel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişilerin (çocuklar dahil) kullanımı için tasarlanmamıştır. Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır.
• Sadece Avrupa pazarları içindir.

Bu cihaz, gözetlenmeleri veya cihazın güvenli kullanımı konusunda bilgilendirilmiş ve bundan kaynaklanabilecek tehlikeleri anlamış olmaları durumunda 8 yaş üzerindeki çocuklar ve fiziksel, sensörik veya zihinsel becerileri ya da deneyim ve/veya bilgileri sınırlı olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır.

Temizlik ve kullanıcı bakımı, gözetim altında bulunmamaları halinde çocuklar tarafından gerçekleştirilmemelidir.

• Kullanmaya başlamadan önce cihazın, özellikle elektrik kablosunun ve fişin hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.
• Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanmayın.
• Cihazı asla hasarlı bir elektrik kablosu ile kullanmayın.
• Tamir işleri yalnızca bir EHEIM servis noktası tarafından yapılabilir.
• Cihazı elektrik kablosundan tutup taşımayın ve elektrik şebekesinden ayırmak için daima fişinden çekin, kablodan veya cihazdan değil.
• Elektrik kablosunu sıcaklığa, yağa ve keskin kenarlıklara karşı koruyun. Kablo kanalsız olarak toprağın veya taşların altına döşenmiş olması durumunda bağlantı hattının üzerine basılmamalıdır.
• Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.
• Cihazda asla teknik değişiklikler yapmayın.
• Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.
• Cihazı yalnızca suyun içinde hiç kimse olmadığında çalıştırın!

- Elektrik tesisatları uluslararası ve ulusal düzenleyici yönetmeliklerine uygun olmalıdır.

- Cihaz azami 30 mA'lik kaçak akımlı bir hatalı akım koruma tertibatı ile emniyete alınmış olmalıdır.

- Soru ve sorunlarımız için bir elektrik uzmanına başvurun.

- Cihazı tüm çalışmalardan önce elektrik şebekesinden ayırın.

- Cihazın elektrik verileri akım şebekesinin verilerine uygun olmalıdır. Bu veriler tip levhasında, ambalajda ve bu kılavuzda yer almaktadır.

- Uzatma kablosu ve akım dağıtıcılar açık alanda kullanmak için uygun olmalıdır (sıçrama korumalı).

- Elektrik hatları H05RN-F3G0,75 işareti taşıyan lastik hortum hatlarından daha düşük bir kesite sahip olmamalıdır. Uzatma hatları DIN VDE 0620 talepleri için yeterli olmalıdır.

- Bu cihazın elektrik hattı değiştirilemez. Hattın hasar görmesi durumun da cihaz hurdaya ayrılmalıdır.

• Prizi ve elektrik fişini neme karşı koruyun. Elektrik kablosu ile, kablonun çevresinden akan suyun prize ulaşmasını önleyecek bir damlama döngüsünün oluşturulması önerilmektedir
• Cihazı yalnızca talimatlar doğrultusunda tesis edilmiş bir sigortalı prize bağlayın.

- Cihaz, kalp pillerini veya implantlı şok cihazlarını (ICD) olumsuz et kileyebilen yüksek manyetik alanlı bir manyetiğe sahiptir. Implant ile manyetik arasında en az 30 cm mesafe bırakın.

4. İşletime alma

Hortumun bağlanması

1. Bir testere ile çıkış borusunu hortumunuzun çapına uyarlayın (☒A).
2. Çıkış borusunu pompanın üzerine vidalayın (☒B).
3. Hortumunuzu çıkış borusuna bağlayın.

Hortumun bir hortum kelepçesiyle sabitlenmesini öneriyoruz.

5. Kullanım

DİKKAT! Maddi hasar.

Pompa kuru çalışmamalıdır.

Pompanın çalıştırılması

1. Pompayı, filtre gövdesinin üzeri en az 20 cm su ile örtülecek şekilde havuz içinde sabit bir zeminin üzerine koyun. Azami daldırma derinliğine dikkat edin (bkz. teknik veriler).
2. Elektrik fişini prize takın. Dikkat: Pompa hemen çalışmaya başlar!

Pompanın kapatılması

1. Elektrik fişini prizden çıkarın.

6. Bakım

UYARI! Elektrik çarpması!

- Tüm bakım çalışmalarından önce elektrik fişini çıkarın.

DIKKAT! Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve pompa işlevselliğinin uzun süre devam etmesini sağlar.

Filtre gövdesinin temizlenmesi

1. Pompayı suyun içinden çıkarın.
2. Hortumu çıkış borusundan çıkartın.
3. Çıkış borusunu çıkartın.
4. Her iki yan mandala ayna anda bastırarak filtre gövdesini açın (☒C1).
5. Gövde kapağını çıkarın (☒C2).
6. Pompayı yukarı doğru gövde tabanının dışına çıkarın (☒D).
7. Filtre gövdesini bir su huzmesi ile temizleyin.
8. Pompayı tekrar ters işlem sırasıyla monte edin.

Birleştirirken elektrik kablolarının gerilim azaltma noktasından ve gövde deliğinden düzgün geçirilmesine dikkat edin (☒E).

Pompanın temizlenmesi (2500 / 3500)

1. Filtre gövdesini açın (☒C) ve pompayı çıkarın (☒D), bkz. Filtre gövdesinin temizlenmesi.
2. Kilitleme halkasını ② motor gövdesinden ① sökün (☒F).
3. Tornavida ile dikkatli bir şekilde pompa kapağını ⑤ eşit olarak öne doğru motor gövdesinden çıkartın.
4. Pompa çarkını ④ motor gövdesinden çıkarın.
5. Pompayı tekrar ters işlem sırasıyla monte edin.

• Birleştirirken pompa kapağının mandallarının motor gövdesindeki kertikleri kavramalarına dikkat edin.
• Pompa çarkının, iki yatak kovanı ③ (☒F) ile tamamen monte edilmiş olmasına dikkat edin.
• Birleştirirken kilitleme halkasının vidalarken hafifçe yerine oturmasına dikkat edin.

Pompanın temizlenmesi (5000 / 6500 / 9000 / 12000 / 16000)

1. Filtre gövdesini açın (☒C) ve pompayı çıkarın (☒D), bkz. Filtre gövdesinin temizlenmesi.
2. Civataları çıkartın ③ (☒G/H).
3. Pompa kapağını ② motor gövdesine karşı devirin ①. Pompa kapağını çıkartın.
4. Pompa çarkını ⑤ motor gövdesinden çıkarın.
5. O-ringi ④ motor gövdesinden çıkarın.
6. Pompayı tekrar ters işlem sırasıyla monte edin.

Birleştirirken pompa çarkı ve motor gövdesinin üzerindeki işaretlerin üst üste gelmesine dikkat edin.

7. Arızaların giderilmesi

UYARI! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce fışı prizden çıkarın.

Arıza Olası sebebi Çözüm

Pompa çalışmıyor	Elektrik gerilimi yok	► Elektrik gerilimini kontrol edin► Besleme hattını kontrol edin
Pompa basmıyor	Elektrik fişi takılı değil	► Elektrik fişini prize takın
	Çalışma ünitesi blokeli ►Pompayı temizleyin
	Termik koruma şalteri etkinleştiril-miştir	1. Elektrik fişini çıkarın ve pompanın soğumasını sağlayın.2. Yaklaşık 1 saat sonra elektrik fişini tekrar prize takın.
Pompa yetersiz basıyor	Filtre gövdesi kirli	► Filtre gövdesini temizleyin

Diğer arızalarda lütfen EHEIM servisine başvurun.

8. İşletim dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

1. Cihazı havuzdan çıkarın.
2. Cihazı temizleyin
3. Cihazı donma tehlikesi olmayan bir yerde depolayın.

İlkbahar mevsiminde çalışma zorluklarını önlemek için cihazı içi su dolu bir haznenin içinde depolayın. Bu arada elektrik fişi suyun dışında tutulmalıdır!

Tasfiye

Cihazın tasfiye edilmesi gerektiğinde ilgili yasal talimatları dikkate alın. Avrupa Birliği dahilinde elektrikli ve elektronik cihazların tasfiyesine yönelik bilgi:

Avrupa Birliği dahilinde elektrik ile çalışan cihazlar için tasfiye işlemi, elektronik eski cihazlara (WEEE) yönelik AB yönergesi temeline dayanan ulusal yönetmelikler tarafından bildirilmiştir. Buna göre cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzemelerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

1. Teknik veriler

FLOW 2500 3500 5000 650	0 9000 12000	16000
Tip 7604 5110 5111 5112 5	113 5114 5115
Nominal güç 38 W 55 W 50	W 70 W 80 W	110 W 160 W
Basma miktarı 2300 l/h 320	l/h 4600 l/h 6200 l/h 9200 l/h		11900 l/h 15500 l/h
Basma yüksekliği maks. 2,4	m 2,9 m 3,1 m	3,6 m 3,6 m 4,0 m 4,5 m
Daldırma derinliği maks.	1 m	1 m	2 m	2 m	4 m	4 m	4 m
Ölçüler (U × G × Y)	241 × 254 × 122 mm				367 × 300 × 130 mm
Kablo uzunluğu	10 m
Su bağlantıları	1" - 114"				1" - 114" - 112"
Malzeme sıcaklığı	4°C – 35°C
Şebeke voltajı/frekans	220 – 240 V / 50 Hz
