GEBRUIKSAANWIJZING Flow 6500 EHEIM

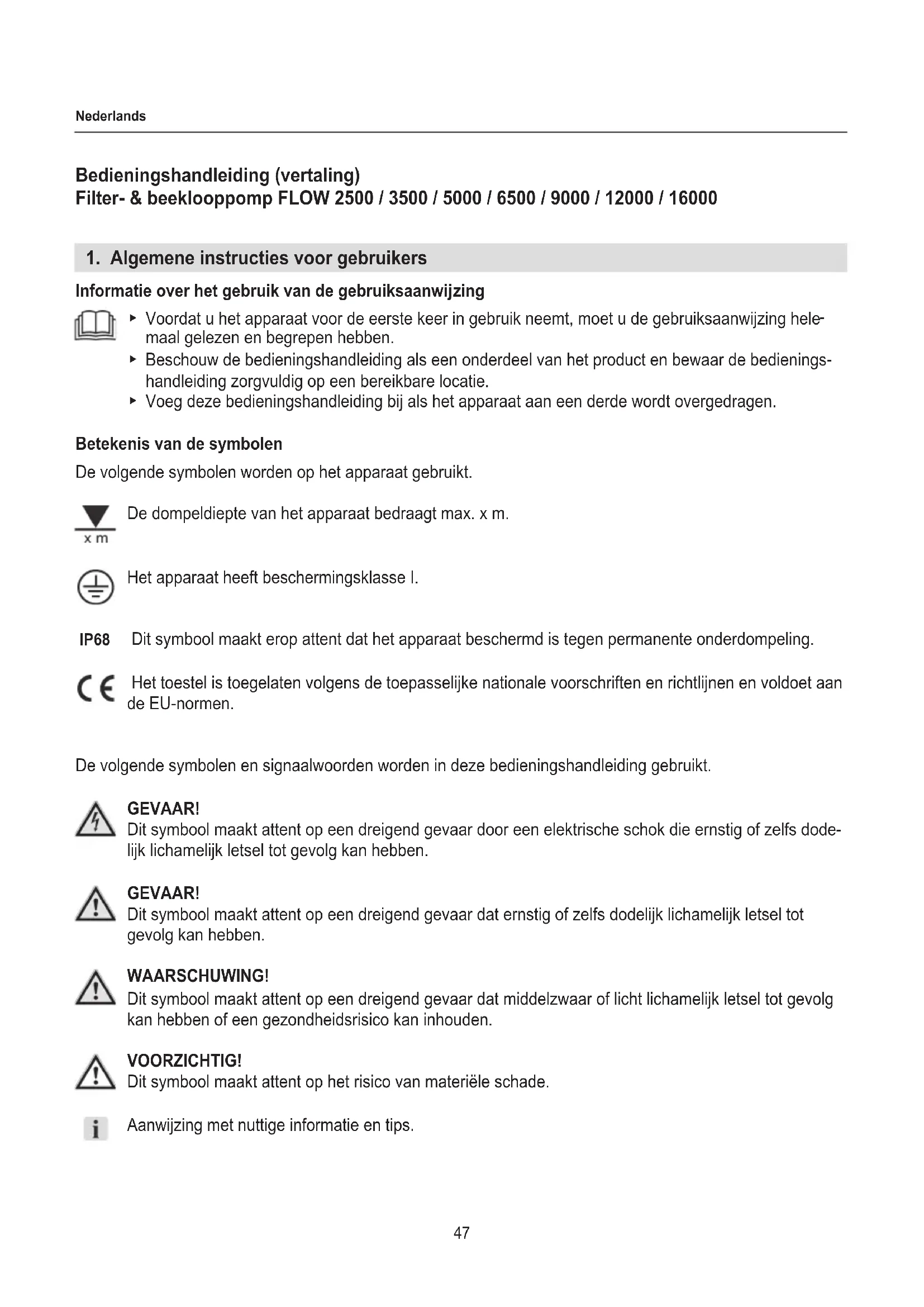

Bedieningshandleiding (vertaling)

Filter- & beeklooppomp FLOW 2500 / 3500 / 5000 / 6500 / 9000 / 12000 / 16000

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de gebruiksaanwijzing

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de gebruiksaanwijzing helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedieningshandleiding zorgvuldig op een bereikbare locatie.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt.

De dompeldiepte van het apparaat bedraagt max. x m.

Het apparaat heeft beschermingsklasse I.

IP68 Dit symbool maakt erop attent dat het apparaat beschermd is tegen permanente onderdompeling.

Het toestel is toegelaten volgens de toepasselijke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt.

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zelfs dode- lijk lichamelijk letsel tot gevolg kan hebben.

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar dat ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

WAARSCHUWING!

Dit symbool maakt attent op een dreigend gevaar dat middelzwaar of licht lichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden.

VOORZICHTIG!

Dit symbool maakt attent op het risico van materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A

▶ U dient een handeling uit te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor het pompen van water
• om filterinstallaties, waterspelen, watervallen, beeklopen etc. te voeden
• voor het recirculeren en beluchten van water
  · met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken
  niet gebruiken voor het verpompen van corrosieve, licht ontvlambare, agressieve of explosieve stoffen, levensmiddelen en drinkwater
• de watertemperatuur mag 35°C niet overschrijden
• niet in zwemvijvers gebruiken
• nooit laten lopen zonder dat er water door stroomt

3. Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of mentale vaardigheden of met onvoldoende ervaring of kennis, tenzij zij bij het gebruik van het apparaat onder toezicht staan van of geïinstrueerd zijn door een persoon die verantwoordelijk is voor hun veiligheid. Zie erop toe dat kinderen niet met het apparaat spelen.
• Uitsluitend voor Europese markten:

Dit apparaat kan gebruikt worden door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis, wanneer zij gesurveilleerd worden of zij instructies met betrekking tot een veilig gebruik van het apparaat gekregen hebben en zij de daaruit resulterende gevaren

begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen uitgevoerd worden, hetzij dat zij gesurveilleerd worden.

- Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, niet beschadigd is.

- Gebruik het apparaat niet als het niet naar behoren werkt of als het beschadigd is.

- Gebruik het apparaat nooit met een beschadigd netsnoer.

- Reparaties mogen alleen maar worden uitgevoerd door een service-punt van EHEIM.

- Draag het apparaat nooit aan het netsnoer en trek nooit aan de kabel of het apparaat om de stekker uit het stopcontact te trekken.

- Bescherm het netsnoer tegen hitte, olie en scherpe randen. Ga nooit op een aansluitleiding staan die zonder mantelbuis in kiezel of in de grond is gelegd.

- Voer alleen de werkzaamheden uit die in deze bedieningshandleiding zijn beschreven.

- Voer nooit technische wijzigingen aan het apparaat uit.

- Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

- Het apparaat mag alleen in werking zijn als er geen mensen in het water zijn!

Elektrische veiligheid

- De elektrische installaties moeten voldoen aan de internationale en nationale installatievoorschriften.

- Het apparaat moet met een foutstroombeveiligingsinrichting met een ontwerpfoutstroom van maximaal 30 mA afgezekerd zijn.

- Neem bij vragen of problemen contact op met een elektricien.

- Trek de stekker van het apparaat altijd uit het stopcontact voordat er werkzaamheden aan worden uitgevoerd.

- De elektrische gegevens van het apparaat moeten overeenkomen met de gegevens van het stroomnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze bedieningshandleiding.

• Verlengkabels en stroomverdelers moeten geschikt zijn voor gebruik in de open lucht (spatwaterdicht).
• De diameter van stroomleidingen mag niet geringer zijn dan die van rubberen slangleidingen met het teken H05RN-F3G0,75. Verlengkabels moeten voldoen aan de eisen van DIN VDE 0620.
• Het netsnoer van dit apparaat kan niet worden vervangen. Dank het apparaat af als het snoer beschadigd is.
• Bescherm het stopcontact en de stekker tegen vocht. Het wordt aan geraden met het netsnoer een druiplus te maken die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.
• Sluit het apparaat alleen maar aan op een volgens de voorschriften geïnstalleerd stopcontact met randaarde.

- In het apparaat bevindt zich een magneet met een krachtig magneet-veld dat een pacemaker of een geïmplanteerde defibrillator (ICD) kan beïnvloeden. Neem een afstand van ten minste 30 cm tussen implan-taat en magneet in acht.

4. Ingebruikname

Slang aansluiten

1. Kort de uitloopadapter met een zaag in, afhankelijk van de diameter van uw slang (☒A).
2. Schroef de uitloopadapter op de pomp (☒B).
3. Sluit de slang op de uitloopadapter aan.

Wij adviseren de slang met een slangklem vast te zetten.

5. Bediening

VOORZICHTIG! Gevaar van beschadiging.

De pomp mag niet droog lopen.

De pomp inschakelen

1. Plaats de pomp zo mogelijk waterpas op een stabiele ondergrond in de vijver, zodat er ten minste 20 cm water boven het filterhuis aanwezig is. Overschrijd de maximale diepte onder water niet (zie de Technische gegevens).
2. Steek de stekker in het stopcontact. Let op: de pomp begint onmiddellijk te lopen!

De pomp uitschakelen

1. Trek de stekker uit het stopcontact.

6. Onderhoud

LET OP! Gevaar van elektrische schokken!

- Trek altijd de stekker uit het stopcontact alvorens onderhoud uit te voeren.

VOORZICHTIG! Gevaar van beschadiging.

- Gebruik geen harde voorwerpen of agressieve reinigingsmiddelen voor het reinigen.

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het apparaat. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van de pomp langer zeker.

Het filterhuis reinigen

1. Neem de pomp uit het water.
2. Verwijder de slang van de uitloopadapter.
3. Verwijder de uitloopadapter.
4. Open het filterhuis door de beide pallen aan de zijkant tegelijk in te drukken (☒C1).
5. Verwijder het deksel (☒C2).
6. Verwijder de pomp van bovenuit uit de bodem van het huis (☒D).
7. Reinig het filterhuis met een waterstraal.
8. Monteer de pomp weer in omgekeerde volgorde.

Let er bij het monteren op dat het netsnoer correct door de trekontlasting en de opening in de behuizing wordt gevoerd (☒E).

De pomp reinigen (2500 / 3500)

1. Open het filterhuis (☒C) en verwijder de pomp (☒D), zie Het filterhuis reinigen.
2. Schroef de afdichtring ② van de motorbehuizing ① af (☒F).
3. Wrik met een schroevendraaier voorzichtig het pompdeksel ⑤ gelijkmatig naar voren uit de motorbehuizing.
4. Trek de pomprotor ④ uit de motorbehuizing.
5. Monteer de pomp weer in omgekeerde volgorde.

• Let er bij het monteren op dat de uitstulpingen op het pompdeksel in de uitsparingen in de motorbehuizing vallen.
• Let erop dat de pomprotor compleet met de beide lagerbussen ③ (☒F) gemonteerd is.
• Let er bij het monteren op dat de afdichtring bij het dichtschroeven gemakkelijk op zijn plaats moet klikken.

De pomp reinigen (5000 / 6500 / 9000 / 12000 / 16000)

1. Open het filterhuis (☒C) en verwijder de pomp (☒D), zie Het filterhuis reinigen.
2. Verwijder de schroeven ③ (☒G/H).
3. Kantel het pompdeksel ② tegen de motorbehuizing ①. Verwijder het pompdeksel.
4. Trek de rotor ⑤ uit de motorbehuizing.
5. Verwijder de O-ring ④ van de motorbehuizing.
6. Monteer de pomp weer in omgekeerde volgorde.

Let er bij het monteren op dat de markeringen op de rotor en de motorbehuizing over elkaar liggen.

7. Storingen verhelpen

LET OP! Gevaar van elektrische schokken!

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing

De pomp loopt niet	Er is geen netspanning	► Controleer de netspanning.► Controleer de stroomkabel/-aans luiting.
De pomp pompt niet	De stekker is niet ingestoken	► Steek de stekker in het stopcontact.
	Loopeenheid is geblokkeerd ► Reinig de pomp.
	De thermische veiligheidsschake- laar is geactiveerd	1. Trek de stekker uit en laat de pomp afkoelen.2. Steek de stekker na ca. 1 uur weer in het stopcontact.
De pomp pompt niet voldoende	Het filterhuis is vuil	► Reinig het filterhuis.

Neem bij andere storingen contact op met de servicedienst van EHEIM.

8. Buiten bedrijf stellen

Opbergen en overwinteren

1. Haal het apparaat uit de vijver.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Bewaar het apparaat in een met water gevulde bak om aanloopproblemen in het voorjaar te vermijden. De stekker mag daarbij niet onder water komen!

Afdanken

Het apparaat moet aan het einde van de levensduur volgens de desbetreffende wettelijke voorschriften worden verwijderd. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap:

Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijn mag het apparaat niet meer als gewoon huis-houdelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.

1. Technische gegevens

FLOW 2500 3500 5000 650	0 9000 12000	16000
Type 7604 5110 5111 511	2 5113 5114 5	115
Nominaal vermogen 38 W 5	5 W 50 W 70 W	80 W 110 W	160 W
Capaciteit 2300 l/h 3200 l/h	4600 l/h 6200 l/h	9200 l/h 11900 l/h	15500 l/h
Max. opvoerhoogte 2,4 m 2	9 m 3,1 m 3,6	m 3,6 m 4,0 m	4,5 m
Max. diepte onder water	1 m	1 m	2 m	2 m	4 m	4 m	4 m
Afmetingen (l×b×h)	241×254×122 mm				367×300×130 mm
Lengte kabel	10 m
Wateraansluitingen	1" - 114"				1" - 114" - 112"
Mediatemperatuur	4^ - 35^
Netspanning/Frequentie	220 – 240 V / 50 Hz
