BRUGSANVISNING Flow 6500 EHEIM

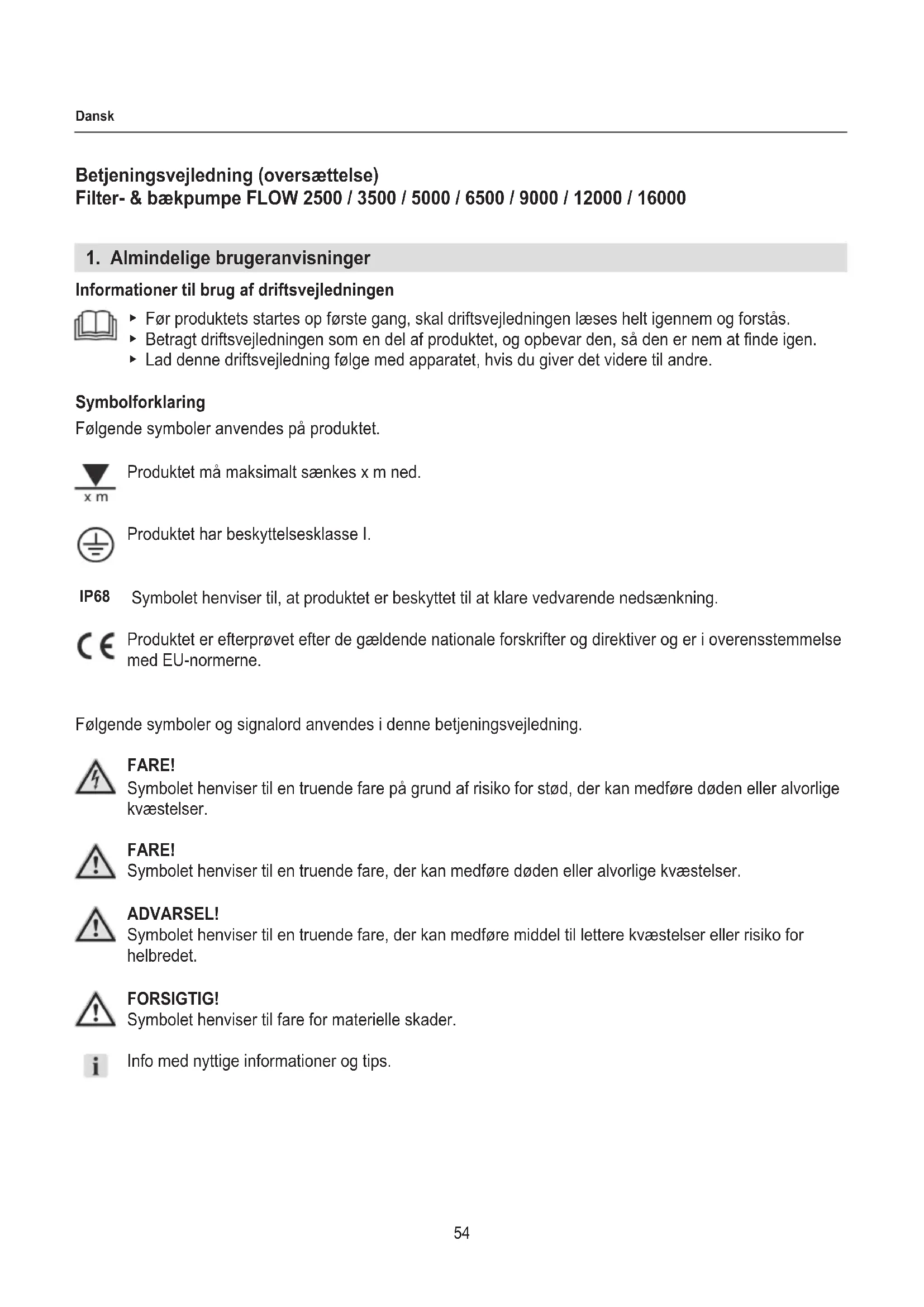

Betjeningsvejledning (oversættelse)

Filter- & bækpumpe FLOW 2500 / 3500 / 5000 / 6500 / 9000 / 12000 / 16000

1. Almindelige brugeranvisninger

Informationer til brug af driftsvejledningen

Før produktets startes op første gang, skal driftsvejledningen læses helt igennem og forstås.
▶ Betragt driftsvejledningen som en del af produktet, og opbevar den, så den er nem at finde igen.
- Lad denne driftsvejledning følge med apparatet, hvis du giver det videre til andre.

Symbolforklaring

Følgende symboler anvendes på produktet.

Produktet må maksimalt sænkes x m ned.

Produktet har beskyttelsesklasse I.

IP68 Symbolet henviser til, at produktet er beskyttet til at klare vedvarende nedsænkning.

Produktet er efterprøvet efter de gældende nationale forskrifter og direktiver og er i overensstemmelse med EU-normerne.

Følgende symboler og signalord anvendes i denne betjeningsvejledning.

FARE!

Symbolet henviser til en truende fare på grund af risiko for stød, der kan medføre døden eller alvorlige kvæstelser.

FARE!

Symbolet henviser til en truende fare, der kan medføre døden eller alvorlige kvæstelser.

ADVARSEL!

Symbolet henviser til en truende fare, der kan medføre middel til lettere kvæstelser eller risiko for helbredet.

FORSIGTIG!

Symbolet henviser til fare for materielle skader.

Info med nyttige informationer og tips.

Visning af symbolerne

☒A Henvisning til en figur, her henvisning til figur A

Du opfordres til at udføre en handling.

2. Anvendelsesområde

Apparatet og alle dele, som følger med ved leveringen, er beregnet til privat brug og må udelukkende anvendes til:

· til transport af vand
- til drift af filteranlæg, vandspil, vandfald, bække osv.
· til ventilation og cirkulation af vandet
· ved overholdelse af de tekniske data

For apparatet gælder følgende begrænsninger:

· må ikke anvendes til erhvervsmæssige eller industrielle formål
ætsende, let brændbare, aggressive eller eksplosive stoffer, fødevarer og drikkevand må ikke pumpes
· vandtemperaturen må ikke overskride 35°C
· må ikke anvendes i svømmebassiner
· må aldrig anvendes uden vandgennemstrømning

3. Sikkerhedsanvisninger

I forbindelse med dette apparat kan der opstå farer for personer og materielle værdier, hvis apparatet anvendes forkert eller til formål, det ikke er beregnet til, eller hvis sikkerhedsanvisningerne ikke overholdes.

For din sikkerheds skyld

- Dette produkt er ikke beregnet til brug for personer (inklusive børn) med reducerede fysiske, sensoriske eller psykiske evner, eller personer som har mangel på erfaringer og viden, medmindre de er under opsyn eller får anvisninger i brug af produktet af en person, som er ansvarlig for sikkerheden. Hold øje med børn, så det sikres, at de ikke leger med produktet.

- Kun til europæiske markeder:

Dette produkt kan anvendes af børn fra 8 år samt af personer med reducerede fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller viden, hvis de er under opsyn eller oplært i sikker brug af produktet samt i de farer, der kan opstå i forbindelse med det. Børn må

ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er under opsyn.

• Udfør en visuel kontrol før brug for at sikre, at apparatet og især strøm-kablet og stikket er ubeskadigede.
• Brug ikke apparatet, hvis det ikke fungerer korrekt, eller hvis det er beskadiget.
• Brug aldrig apparatet, hvis strømkablet er beskadiget.
• Reparationer må udelukkende udføres af en EHEIM-serviceafdeling.
• Bær ikke apparatet i strømkablet, og hold altid på stikket og ikke på kablet eller apparatet for at afbryde strømnettet.
• Beskyt strømkablet mod varme, olie og skarpe kanter. Der må ikke trædes på tilslutningsledningen, hvis den er lagt ned i jorden eller i grus uden rør.
• Udfør kun arbejde, som er beskrevet i denne vejledning.
• Foretag aldrig tekniske ændringer på apparatet.
• Anvend kun originale reservedele og tilbehør til apparatet.
• Brug kun apparatet, hvis der ikke opholder sig personer i vandet!

• De elektriske installationer skal være i overensstemmelse med de internationale og nationale installationsbestemmelser.
• Apparatet skal være sikret med et fejlstrømsrelæ med en dimensioneret fejlstrøm på maksimalt 30 mA.
• Ved spørgsmål og problemer bedes du henvende dig til en autoriseret elektriker.
• Afbryd altid apparatet fra nettet, før du arbejder med det.
• Apparatets elektriske data skal stemme overens med strømnettets data. Disse data kan findes på emballagens typeskilt eller i vejledningen.
• Forlængerkablet og strømfordeleren er egnet til udendørs anvendelse (vandsprøjtbeskyttet).
• Nettilslutningsledningerne må ikke have mindre tværsnit end gummis langeledningerne med id-tegnet H05RN-F3G0,75. Forlængerledningerne skal være i overensstemmelse med kravene i DIN VDE 0620.

• Dette apparats nettilslutningsledning kan ikke udskiftes. Ved skader på ledningen skal apparatet skrottes.

• Beskyt stikdåsen og strømstikket mod fugt. Det anbefales at danne en drypsløjfe med strømkablet, som forhindrer, at vand, som eventuelt løber ned af kablet, kommer ned i stikdåsen.

• Slut kun apparatet til en forskriftsmæssigt installeret sikkerhedskontakt-stikdåse.

- Apparatet har en magnet med et kraftigt magnetfelt, som kan påvirke pacemakere eller implanterede defibrillatorer (ICD). Hold en afstand på mindst 30 cm mellem implantatet og magneten.

4. Opstart

Tilslutning af slangen

1. Afkort udløbsstudsen efter slangens diameter med en sav (☒A).
2. Skru udløbsstudsen på pumpen (☒B).
3. Forbind slangen med udløbsstudsen.

Vi anbefaler at fastgøre slangen med en slangeklemme

5. Betjening

FORSIGTIG! Materielle skader.

Pumpen må ikke køre tør.

Sådan tændes pumpen

1. Stil pumpen så vandret som muligt i bassinet på et fast underlag, så filterhuset mindst er dækket 20 cm af vandet. Vær opmærksom på den maksimale neddykningsdybde (se de tekniske data).
2. Sæt strømstikket i stikkontakten. Obs: Pumpen starter med det samme!

Sådan slukkes pumpen

1. Tag strømstikket ud af stikkontakten.

6. Vedligeholdelse

OBS! Strømstød!

- Tag altid strømstikket ud, før der foretages vedligeholdelse.

FORSIGTIG! Materielle skader.

- Brug ikke hårde genstande eller aggressive rengøringsmidler til rengøringen.

I de efterfølgende afsnit er vedligeholdelsesarbejdet beskrevet, som kræves for at opnå optimal og fejlfri drift. Regelmæssig vedligeholdelse forlænger levetiden og sikrer pumpens funktion i lang tid.

Rengøring af filterhuset

1. Tag pumpen op af vandet.
2. Fjern slangen fra udløbsstudsen.
3. Fjern udløbsstudsen.
4. Åbn filterhuset ved samtidig at trykke de to låsetapper på siden ind (☒C1).
5. Tag husets dæksel af (☒C2).
6. Tag pumpen ud af husets bund oppefra (☒D).
7. Rengør filterhuset med en vandstråle.
8. Montér pumpen igen i omvendt rækkefølge.

Vær opmærksom på ved monteringen, at strømkablet trækkes korrekt gennem trækaflastningen og husets åbning (☒E).

Rengøring af pumpen (2500 / 3500)

1. Åbn filterhuset (☒C) og tag pumpen ud (☒D), se Rengøring af filterhus.
2. Skru lukkeringen ② af motorhuset ① (☒F).
3. Lirk forsigtigt pumpedækslet ⑤ ensartet ud af motorhuset forfra med en skruetrækker.
4. Tag pumpehjulet ④ ud af motorhuset.
5. Montér pumpen igen i omvendt rækkefølge.

• Sørg for ved montering, at tapperne på pumpedækslet griber ind i udsparingerne i motorhuset.
• Sørg for, at pumpehjulet er monteret komplet med de to lejebøsninger ③ (☒F).
• Sørg for ved montering, at lukkeringen går let i indgreb ved sammenskruningen.

Rengøring af pumpen (5000 / 6500 / 9000 / 12000)

1. Åbn filterhuset (☒C) og tag pumpen ud (☒D), se Rengøring af filterhus.
2. Fjern skruerne ③ (☒G/H).
3. Vip pumpedækslet ② mod motorhuset ①. Tag pumpedækslet af.
4. Tag pumpehjulet ⑤ ud af motorhuset.
5. Tag O-ringen ④ af motorhuset.
6. Montér pumpen igen i omvendt rækkefølge.

- Sørg for ved montering, at markeringerne på pumpehjulet og på motorhuset sidder over for hinanden.

7. Afhjælpning af fejl

OBS! Strømstød!

- Tag strømstikket ud før afhjælpning af fejl.

Fejl Mulig årsag Afhjælpning

Pumpen starter ikke	Netspænding mangler	► Kontrollér netspændingen► Kontrollér forsyningsledningen
Pumpen transporterer ikke	Strømstikket er ikke sat i	► Sæt strømstikket i stikkontakten
	Pumpeenheden er blokeret ► Rengør pumpen
	Den termiske sikkerhedskontakt er aktiveret	1. Tag strømstikket ud, og lad pum- pen køle af.2. Sæt strømstikket ind igen efter ca. 1 time.
Pumpen transporterer ikke nok	Filterhuset er snavset ► Rengør filterhuset

Ved øvrige fejl bedes du henvende dig til EHEIM-service.

8. Afbrydelse

1. Tag apparatet op af bassinet.
2. Rengør apparatet
3. Opbevar apparatet et frostsikkert sted.

Opbevar apparatet i en beholder fyldt med vand, så undgår du startvanskeligheder om foråret. Strømstikket må ikke dækkes med vand!

Bortskaffelse

Overhold de gældende forskrifter i loven vedrørende bortskaffelse af apparatet. Informationer om bortskaffelse af elektriske og elektroniske apparater i den Europæiske Union:

Inden for den Europæiske Union er bortskaffelse af elektriske apparater fastsat af nationale regler, som er baseret på EU-direktivet 2012/19/EU om affald fra elektronisk udstyr (WEEE). Derefter må apparatet ikke længere bortskaffes med det kommunale affald eller husholdningsaffaldet. Apparatet kan afleveres gratis på kommunale indsamlingssteder eller genbrugspladser. Produktemballagen består af materialer, som kan genbruges. Bortskaf disse miljøvenligt og aflever dem til genbrug.

1. Tekniske data

FLOW 2500 3500 5000 650	0 9000 12000	16000
Type 7604 5110 5111 511	2 5113 5114 5	115
Nominel effekt 38 W 55 W 5	50 W 70 W 80 W	W 110 W 160 W
Transportmængde 2300 l/h	3200 l/h 4600 l	h 6200 l/h 9200	l/h 11900 l/h	15500 l/h
Transporthøjde maks. 2,4 m	2,9 m 3,1 m 3	6 m 3,6 m 4,0	m 4,5 m
Neddykningsdybde maks.	1 m	1 m	2 m	2 m	4 m	4 m	4 m
Mål (L × B × H)	241 × 254 × 122 mm				367 × 300 × 130 mm
Kabellængde	10 m
Vandtilslutninger	1“ – 1 14 ”				1“ – 1 14 ” – 1 12 ”
Medietemperatur	4°C – 35°C
Netspænding/frekvens	220 – 240 V / 50 Hz
