РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Flow 6500 EHEIM

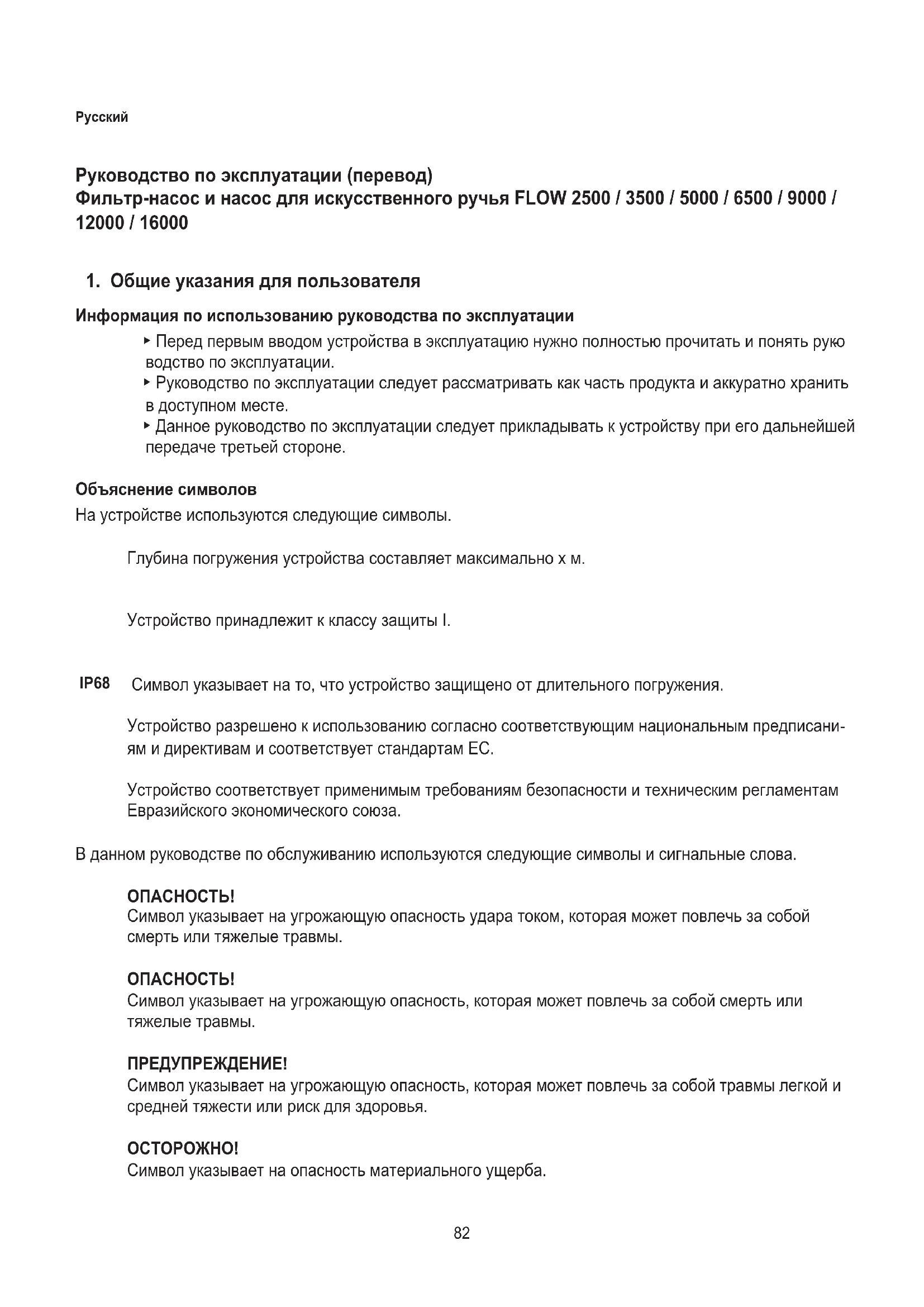

Руководство по эксплуатации (перевод)

Фильтр-насос и насос для искусственного ручья FLOW 2500 / 3500 / 5000 / 6500 / 9000 / 12000 / 16000

1. Общие указания для пользователя

Информация по использованию руководства по эксплуатации

▶ Перед первым вводом устройства в эксплуатацию нужно полностью прочитать и понять руко водство по эксплуатации.
Руководство по эксплуатации следует рассматривать как часть продукта и аккуратно хранить в доступном месте.
▶ Данное руководство по эксплуатации следует прикладывать к устройству при его дальнейшей передаче третьей стороне.

Объяснение символов

На устройстве используются следующие символы.

Глубина погружения устройства составляет максимально х м.

Устройство принадлежит к классу защиты I.

IP68 Символ указывает на то, что устройство защищено от длительного погружения.

Устройство разрешено к использованию согласно соответствующим национальным предписаниям и директивам и соответствует стандартам ЕС.

Устройство соответствует применимым требованиям безопасности и техническим регламентам Евразийского экономического союза.

В данном руководстве по обслуживанию используются следующие символы и сигнальные слова.

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность удара током, которая может повлечь за собой смерть или тяжелые травмы.

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность, которая может повлечь за собой смерть или тяжелые травмы.

ПРЕДУПРЕЖДЕНИЕ!

Символ указывает на угрожающую опасность, которая может повлечь за собой травмы легкой и средней тяжести или риск для здоровья.

ОСТОРОЖНО!

Символ указывает на опасность материального ущерба.

i Указание с полезной информацией и советами.

Принципы отображения

☒A Ссылка на изображение, здесь ссылка на рисунок A

Указание на выполнение действия.

2. Область применения

Устройство и все детали, входящие в комплект поставки, предусмотрены для применения в частной сфере и могут использоваться исключительно для:

· подачи воды;
· эксплуатации фильтрующих установок, каскадов воды, водопадов, ручейков и т. д.;
· аэрации и циркуляции воды;
- при соблюдении технических данных.

Для устройства действуют следующие ограничения:

• не использовать для промышленных или производственных целей;
• запрещается перекачивать насосом едкие, легковоспламеняющиеся, агрессивные или взрывчатые вещества, а также продукты питания или питьевую воду;
  · температура воды не должна превышать 35°C
  · не использовать в плавательных прудах;
  · никогда не эксплуатировать без воды.

3. Указания по технике безопасности

От этого устройства могут исходить опасности для персонала и имущества, если оно используется ненадлежащим образом и не по назначению, или если не соблюдаются указания по технике безопасности.

Для вашей безопасности

- Данный прибор не рассчитан на использование лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточным опытом или знаниями. Использование этой группой лиц допустимо лишь под наблюдением или под руководством лица, отвечающего за безопасность. Не оставляйте детей без присмотра; нельзя допускать, чтобы они играли с прибором.

- Только для европейского рынка: Данный прибор могут использовать дети старше 8 лет и лица с недостаточными физическими, сенсорными или умственными

способностями, а также недостаточным опытом или знаниями только под наблюдением ответственных лиц или же в том случае, если им были разъяснены правила безопасного обращения с прибором и они осознали опасности, исходящие от прибора. Нельзя допускать, чтобы дети играли с прибором. Дети не должны заниматься очисткой и пользовательским обслуживанием без присмотра.

• Перед использованием проведите визуальную проверку, чтобы убедиться, что устройство не повреждено, особенно это касается сетевого кабеля питания и вилки.
• Не использовать неправильно работающее или поврежденное устройство.
• Никогда не использовать устройство с поврежденным сетевым кабелем питания.
• Ремонт разрешается выполнять исключительно специалистам сервисной службы ЕНЕІМ.
• Не носите устройство, держа его за сетевой кабель питания, и, отключая его от электросети, всегда держитесь за вилку, а не за кабель или само устройство.
• Защитите сетевой кабель питания от воздействия жары, масла и острых кромок. Нельзя наступать на соединительный провод, если он был проложен в земле или в гальке без защитной трубы.
• Выполняйте только те работы, которые описаны в данном руководстве.
• Никогда не предпринимайте технических изменений на устройстве.
• Используйте только оригинальные запасные части и принадлежности для устройства.
• Эксплуатация устройства допускается только, когда в воде нет персонала!

- Электрооборудование должно отвечать международным и национальным конструкторским нормам.

- Устройство должно быть защищено автоматическим выключателем дифференциальной защиты с расчетным током утечки максимум 30 мА.

• При возникновении вопросов и проблем обратитесь к специалистам-электрикам.
• Перед выполнением любых работ отключите устройство от электросети.
• Электрические характеристики устройства должны соответствовать характеристикам электросети. Эти характеристики указаны на фирменной табличке, упаковке или в настоящем руководстве.
• Удлинительный кабель и распределитель тока должны быть пригодны для применения на открытом воздухе (брызгозащищеное исполнение).
• Сечение провода для подключения к сети не должно быть меньше сечения кабелей с резиновой оболочкой с кратким обозначением H05RN-F3G0,75. Удлинительные кабели должны отвечать требованиям DIN VDE 0620.
• Провод для подключения к сети данного устройства замене не подлежит. При повреждении провода устройство следует утилизировать.
• Защитите розетку и вилку сетевого кабеля от попадания влажности. Рекомендуется делать на сетевом кабеле питания петлю, которая препятствует тому, чтобы вода, стекающая по кабелю, попадала в розетку.
• Подключайте устройство только к розетке с защитным контактом, установленной в соответствии с предписаниями.

В устройстве имеется магнит с сильным магнитным полем, которое может негативно повлиять на электростимуляторы сердца или имплантированные дефибрилляторы. Соблюдайте дистанцию мини- мум 30 см между имплантатом и магнитом.

4. Ввод в эксплуатацию

Подключение шланга

1. С помощью пилы укоротите выпускной патрубок до диаметра шланга (☒A).
2. Навинтите выходной патрубок на насос (☒В).
3. Соедините шланг с выпускным патрубком.

i

Мы рекомендуем закреплять шланг шланговым хомутом.

5. Управление

ОСТОРОЖНО! Материальный ущерб.

Работа насоса всухую запрещена

Включение насоса

1. Установите насос в пруду по возможности горизонтально на прочном основании так, чтобы вода покрывала минимум 20 см корпуса фильтра. Следите за максимальной глубиной погружения (см. «Технические характеристики»).
2. Вставьте вилку сетевого кабеля в розетку. Внимание! Насос запускается сразу!

Выключение насоса

1. Отсоедините вилку сетевого кабеля от розетки.

6. Техническое обслуживание

ВНИМАНИЕ! Опасность удара током!

▶ Перед проведением всех работ по техобслуживанию отсоедините вилку сетевого кабеля от розетки.

ОСТОРОЖНО! Материальный ущерб!

▶ Не используйте для очистки жесткие предметы или агрессивные чистящие средства.

В следующих разделах описаны работы по техническому обслуживанию, необходимые для обеспечения оптимальной и бесперебойной работы. Регулярное техобслуживание продлевает срок службы и гарантирует длительный период работы насоса.

Очистка корпуса фильтра

1. Извлеките насос из воды.
2. Отсоедините шланг от выпускного патрубка.
3. Удалите выпускной патрубок.
4. Откройте корпус фильтра, одновременно вдавив обе боковые фиксирующие защелки (☒C1).
5. Снимите крышку корпуса (☒C2).
6. Извлеките насос со дна корпуса по направлению вверх (☒D).
7. Промойте корпус фильтра под струей воды.
8. Снова выполните монтаж насоса в обратной последовательности.

Во время сборки следите за тем, чтобы сетевой кабель питания был правильно проведен через зажим для разгрузки кабеля от натяжения и отверстие в корпусе (☒E).

Очистка насоса (2500 / 3500)

1. Откройте корпус фильтра (☒C) и извлеките насос (☒D), см. «Очистка корпуса фильтра».
2. Отвинтите запорное кольцо ② от корпуса двигателя ① (☒F).
3. Осторожно и равномерно приподнимите с помощью отвертки крышку насоса ⑤ с корпуса двигателя вперед.
4. Вытащите крыльчатку насоса ④ из корпуса двигателя.
5. Снова выполните монтаж насоса в обратной последовательности.

i

• Во время сборки следите за тем, чтобы выступы на насосе попадали в выемки в корпусе двигателя.
• Обратите внимание на то, чтобы крыльчатка насоса была полностью смонтирована с обеими опорными втулками ③ (☒F).
• Во время сборки следите за тем, чтобы запорное кольцо при завинчивании слегка входило в зацепление.

Очистка насоса (5000 / 6500 / 9000 / 12000 / 16000)

1. Откройте корпус фильтра (☒C) и извлеките насос (☒D), см. «Очистка корпуса фильтра».
2. Удалите винты ③ (☒G/H).
3. Откиньте крышку насоса ② к корпусу двигателя ①. Снимите крышку насоса.
4. Вытащите крыльчатку насоса ⑤ из корпуса двигателя.
5. Снимите уплотнительное кольцо круглого сечения ④ с корпуса двигателя.
6. Снова выполните монтаж насоса в обратной последовательности.

i

При сборке следите за тем, чтобы маркировки на крыльчатке насоса и на корпусе двигателя совпадали.

7. Устранение неисправностей

Внимание! Опасность удара током!

▶ Перед устранением неисправностей отключить вилку сетевого кабеля от электросети.

Неисправность Возможная причина Способ устранения

Насос не запускается	Нет сетевого напряжения	▸ Проверить сетевое напряжение▸ Проверить питающий кабель
Насос не подает Вилка сетевого кабеля неподсоединена к розетке		▸ Вставьте вилку сетевогокабеля в розетку
		Приводной узел блокирован ▶ Очистите насос
		Активирован термическийзащитный выключатель
Недостаточная подача насоса	Корпус фильтра загрязнен	▸ Очистите корпус фильтра

При прочих неисправностях обратитесь в сервисную службу ЕНЕИМ.

8. Вывод из эксплуатации

Хранение и условия хранения в зимний период

1. Вытащите устройство из пруда.
2. Очистите устройство.
3. Храните устройство в месте, защищенном от морозов.

Во избежание проблем с запуском весной храните устройство в емкости, наполненной водой. Вилка сетевого кабеля не должна находиться в воде!

Утилизация

В случае утилизации устройства соблюдайте соответствующие правовые предписания. Информация об утилизации электрических и электронных приборов в Европейском Союзе: В Европейском Союзе утилизация устройств с электроприводом регламентируется национальными правилами, которые основываются на Директиве ЕС 2012/19/ЕС об отслуживших электронных приборах (WEEE). Поэтому устройство нельзя утилизировать вместе с бытовыми отходами. Устройство бесплатно принимается пунктами сбора коммунальных служб или пунктами сбора вторсырья. Упаковка состоит из пригодных для переработки и вторичного использования материалов. Ее следует утилизировать допустимыми с экологической точки зрения способами и направлять на переработку.

9. Технические характеристики

FLOW 2500 3500 5000 6500 9000	12000 16000
Тип 7604 5110 5111 5112 5113 51	14 5115
Номинальная мощность 38 Вт 55	Вт 50 Вт 70 Вт	80 Вт 110 Вт	160 Вт
Объем подачи 2300 л/ч 3200 л/ч	4600 л/ч 6200	л/ч 9100 л/ч	11900 л/ч 155	00 л/ч
Напор макс. 2,4 м 2,9 м 3,1 м 3,6	м 3,6 м 4,0 м	4,5 м
Глубина погружения макс.	1 м	1 м	2 м	2 м	4 м	4 м	4 м
Размеры (Д × Ш × В)	241 × 254 × 122 мм				367 × 300 × 130 мм
Длина кабеля	10 м
Патрубки для подачи воды	1" - 114"				1" - 114" - 112"
Температура среды	4°C – 35°C
Сетевое напряжение/частота	220 – 240 В / 50 Гц
