BEDIENUNGSANLEITUNG Flow 6500 EHEIM

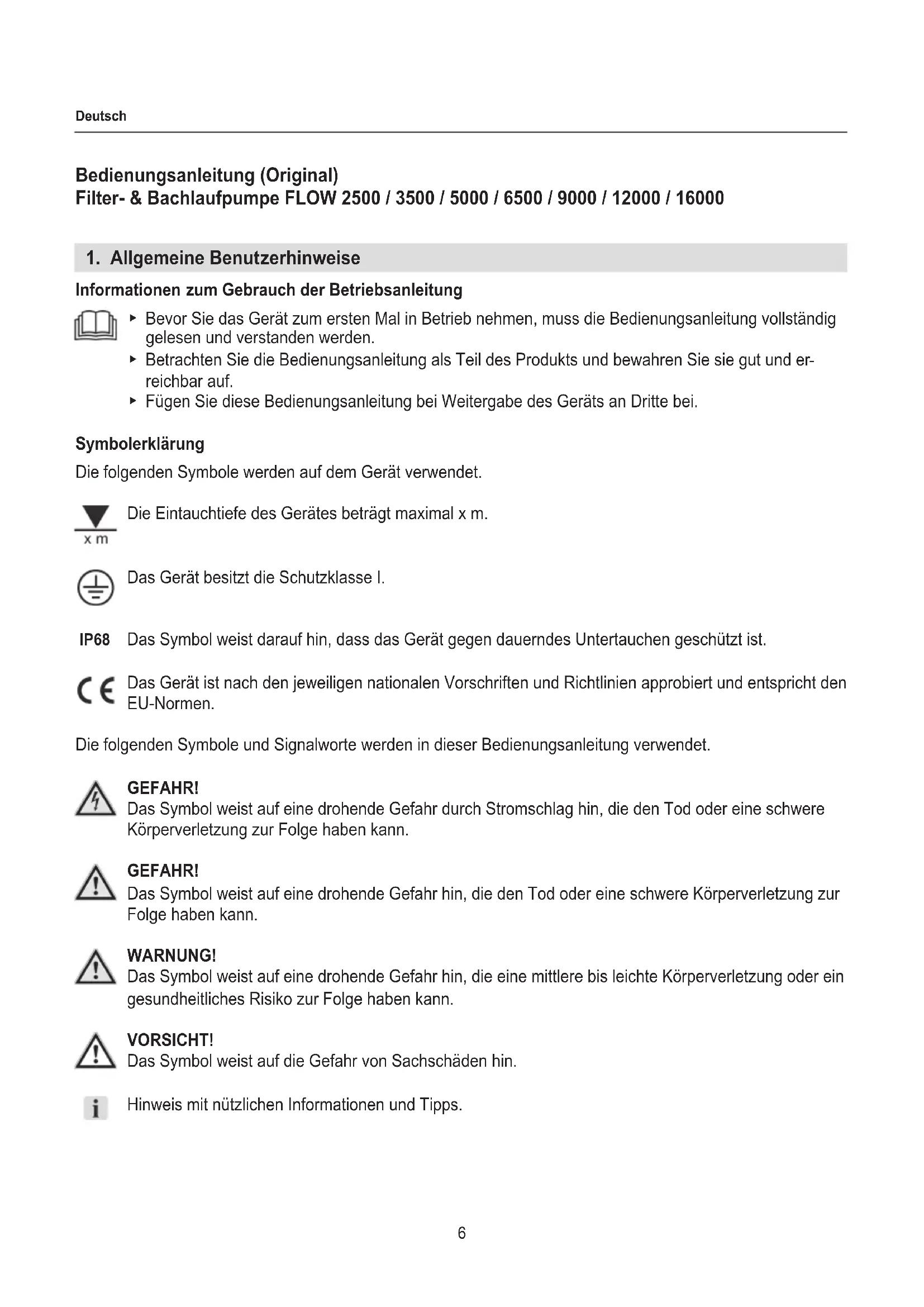

Bedienungsanleitung (Original)

Filter- & Bachlaufpumpe FLOW 2500 / 3500 / 5000 / 6500 / 9000 / 12000 / 16000

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Betriebsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet.

Die Eintauchtiefe des Gerätes beträgt maximal x m.

Das Gerät besitzt die Schutzklasse I.

IP68 Das Symbol weist darauf hin, dass das Gerät gegen dauerndes Untertauchen geschützt ist.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention

☒A Verweis auf eine Abbildung, hier Verweis auf Abbildung A

▶ Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• zur Förderung von Wasser
• zum Betrieb von Filteranlagen, Wasserspielen, Wasserfällen, Bachläufen usw.
• zur Wasserbelüftung und -umwälzung
  · unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
• nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Stoffe, Lebensmittel sowie Trinkwasser
  · die Wassertemperatur darf 35°C nicht überschreiten
• nicht in Schwimmteichen verwenden
• niemals ohne Wasserdurchfluss betreiben

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

- Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Nur für europäische Märkte:

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

• Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.
• Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.
• Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.
• Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.
• Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.
• Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten. Die Anschlussleitung darf nicht betreten werden, sofern sie in der Erde oder im Kies ohne Leerrohr verlegt wurde.
• Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
• Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten!

Die elektrischen Installationen müssen den internationalen und nationalen Errichterbestimmungen entsprechen.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Trennen Sie das Gerät vor allen Arbeiten vom Netz.

• Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

• Verlängerungskabel und Stromverteiler müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
• Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F3G0,75. Verlängerungsleitungen müssen den Anforderungen der DIN VDE 0620 genügen.
• Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschrotten.
• Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfiehlt sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt.
• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Schutzkontakt-Netzsteckdose an.

- Das Gerät besitzt einen Magneten mit einem starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie mindestens 30 cm Abstand zwischen Implantat und Magnet.

4. Inbetriebnahme

Schlauch anschließen

1. Kürzen Sie mit einer Säge den Auslaufstutzen auf den Durchmesser Ihres Schlauches (☒A).
2. Schrauben Sie den Auslaufstutzen auf die Pumpe (☒B).
3. Verbinden Sie Ihren Schlauch mit dem Auslaufstutzen.

i

Wir empfehlen den Schlauch mit einer Schlauchklemme zu befestigen

5. Bedienung

VORSICHT! Sachbeschädigung.

Die Pumpe darf nicht trocken laufen.

Pumpe einschalten

1. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das Filtergehäuse mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten).
2. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!

Pumpe ausschalten

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.

6. Wartung

ACHTUNG! Stromschlag!

- Ziehen vor allen Wartungsarbeiten den Netzstecker.

VORSICHT! Sachbeschädigung.

- Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion der Pumpe.

Filtergehäuse reinigen

1. Nehmen Sie die Pumpe aus dem Wasser.
2. Entfernen Sie den Schlauch vom Auslaufstutzen.
3. Entfernen Sie den Auslaufstutzen.
4. Nehmen Sie den Gehäusedeckel ab (☒C2).
5. Nehmen Sie die Pumpe nach oben aus dem Gehäuseboden (☒D).
6. Reinigen Sie das Filtergehäuse mit einem Wasserstrahl.

7. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.

8. Öffnen Sie das Filtergehäuse, indem Sie auf die beiden seitlichen Rastnasen gleichzeitig eindrücken (☒C1).

Achten Sie beim Zusammenbau darauf, dass das Netzkabel korrekt durch die Zugentlastung und Gehäuseöffnung geführt wird (☒E).

Pumpe reinigen (2500 / 3500)

1. Öffnen Sie das Filtergehäuse (☒C) und entnehmen Sie die Pumpe (☒D), siehe Filtergehäuse reinigen.
2. Schrauben Sie den Verschlussring ② vom Motorgehäuse ① ab (☒F).
3. Hebeln Sie mit einem Schraubenzieher vorsichtig den Pumpendeckel ⑤ gleichmäßig nach vorne aus dem Motorgehäuse.
4. Ziehen Sie das Pumpenrad ④ aus dem Motorgehäuse.
5. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.

i

• Achten Sie beim Zusammenbau darauf, dass die Nasen am Pumpendeckel in die Aussparungen im Motorgehäuse greifen.
  ▶ Achten Sie darauf, dass das Pumpenrad komplett mit den beiden Lagerbuchsen ③ (☒F) montiert ist.
• Achten Sie beim Zusammenbau darauf, dass der Verschlussring beim Zuschrauben leicht einrastet.

Pumpe reinigen (5000 / 6500 / 9000 / 12000 / 16000)

1. Öffnen Sie das Filtergehäuse (☒C) und entnehmen Sie die Pumpe (☒D), siehe Filtergehäuse reinigen.
2. Entfernen Sie die Schrauben ③ (☒G/H).
3. Kippen Sie den Pumpendeckel ② gegen das Motorgehäuse ①. Nehmen Sie den Pumpendeckel ab.
4. Ziehen Sie das Pumpenrad ⑤ aus dem Motorgehäuse.
5. Entnehmen Sie den O-Ring ④ vom Motorgehäuse.
6. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.

i

- Achten Sie beim Zusammenbau darauf, dass die Markierungen am Pumpenrad und am Motorgehäuse übereinander liegen.

7. Beheben von Störungen

ACHTUNG! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker.

Störung Mögliche Ursache Abhilfe

Pumpe läuft nicht an	Netzspannung fehlt	Überprüfen Sie die Netz-spannungKontrollieren Sie die Zuleitung
Pumpe fördert nicht	Netzstecker ist nicht eingesteckt	Stecken Sie den Netzstecker in die Netzsteckdose
	Laufeinheit ist blockiert Reinigen Sie die Pumpe
	Thermischer Schutzschalter ist aktiviert	Ziehen Sie den Netzstecker und lassen Sie die Pumpe abkühlen. Stecken Sie nach ca. 1 Stunde den Netzstecker wieder ein.
Pumpe fördert ungenügend	Filtergehäuse ist verschmutzt	Reinigen Sie das Filtergehäuse

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

8. Außerbetriebnahme

Lagern und Überwintern

1. Nehmen Sie das Gerät aus dem Teich.
2. Reinigen Sie das Gerät
3. Lagern Sie das Gerät an einem frostsicheren Ort.

Lagern Sie das Gerät in einem wassergefüllten Behälter um Anlaufschwierigkeiten im Frühjahr zu vermeiden. Der Netzstecker darf dabei nicht geflutet werden!

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

1. Technische Daten

FLOW 2500 3500 5000 650	0 9000 12000	16000
Typ 7604 5110 5111 5112	5113 5114 5115
Nennleistung 38 W 55 W 50	W 70 W 80 W	110 W 160 W
Fördermenge 2300 l/h 3200	l/h 4600 l/h 62	00 l/h 9200 l/h	11900 l/h 15500 l/h
Förderhöhe max. 2,4 m 2,9	m 3,1 m 3,6 m	3,6 m 4,0 m 4,5 m
Tauchtiefe max.	1 m	1 m	2 m	2 m	4 m	4 m	4 m
Abmaße (L × B × H)	241 × 254 × 122 mm				367 × 300 × 130 mm
Kabellänge	10 m
Wasseranschlüsse	1" - 114"				1" - 114" - 112"
Medientemperatur	4°C – 35°C
Netzspannung/Frequenz	220 – 240 V / 50 Hz

Vervielfältigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
