BRUKSANVISNING Flow 6500 EHEIM

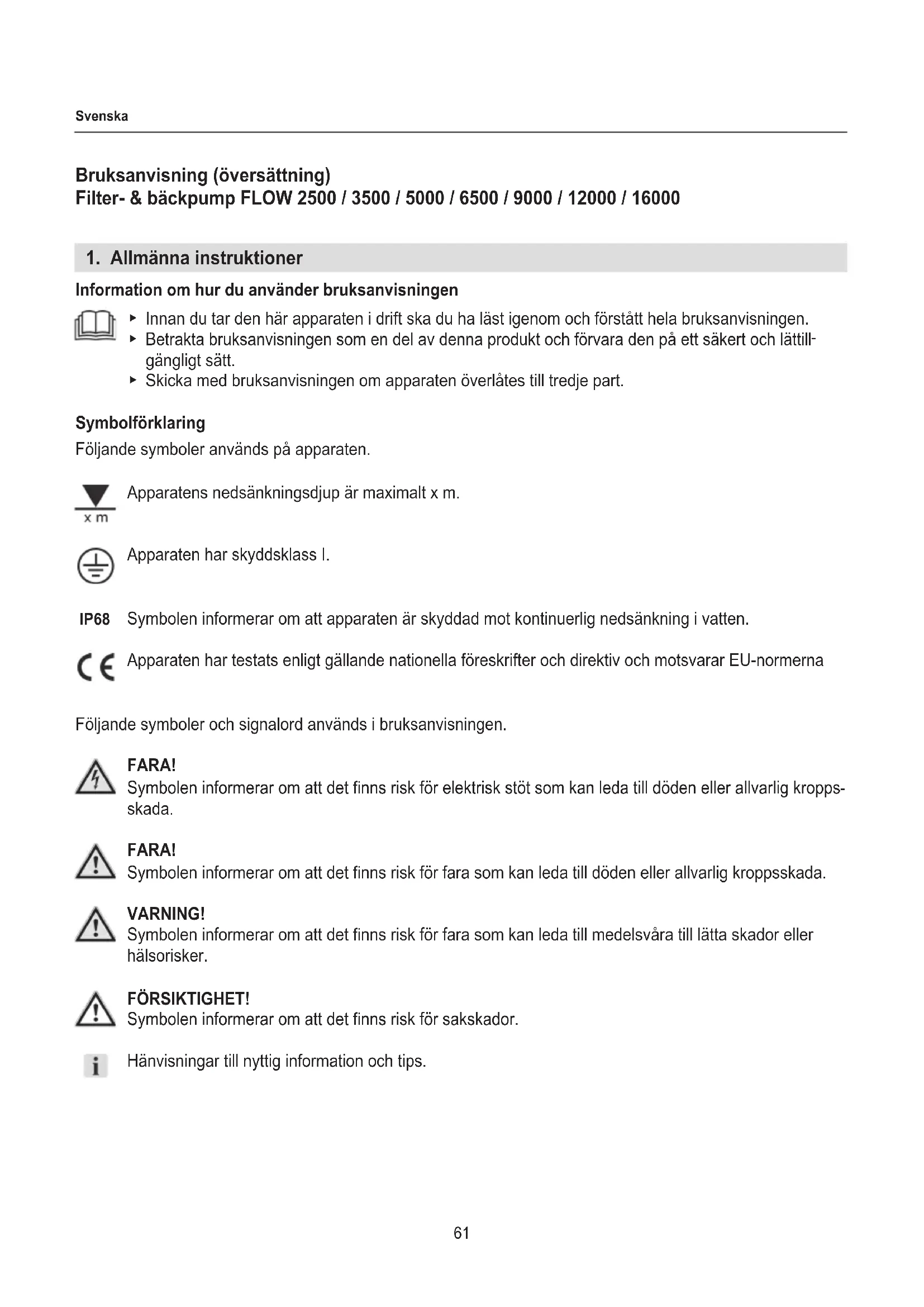

Bruksanvisning (översättning)

Filter- & bäckpump FLOW 2500 / 3500 / 5000 / 6500 / 9000 / 12000 / 16000

1. Allmänna instruktioner

Information om hur du använder bruksanvisningen

▶ Innan du tar den här apparaten i drift ska du ha läst igenom och förstått hela bruksanvisningen.
- Betrakta bruksanvisningen som en del av denna produkt och förvara den på ett säkert och lättillgängligt sätt.
- Skicka med bruksanvisningen om apparaten överlåtes till tredje part.

Symbolförklaring

Följande symboler används på apparaten.

Apparatens nedsänkningsdjup är maximalt x m.

Apparaten har skyddsklass I.

IP68 Symbolen informerar om att apparaten är skyddad mot kontinuerlig nedsänkning i vatten.

Apparaten har testats enligt gällande nationella föreskrifter och direktiv och motsvarar EU-normerna

Följande symboler och signalord används i bruksanvisningen.

FARA!

Symbolen informerar om att det finns risk för elektrisk stöt som kan leda till döden eller allvarlig kroppsskada.

FARA!

Symbolen informerar om att det finns risk för fara som kan leda till döden eller allvarlig kroppsskada.

WARNING!

Symbolen informerar om att det finns risk för fara som kan leda till medelsvåra till lätta skador eller hälsorisker.

FÖRSIKTIGHET!

Symbolen informerar om att det finns risk för sakskador.

Hänvisningar till nyttig information och tips.

Framställningskonvention

☒A Hänvisning till bilder, här till bild A

Du uppmanas att vidta en åtgärd.

2. Användningsområde

Apparaten och alla delar som ingår i leveransen är avsedda för användning i hemmiljö och får endast användas för:

· frammatning av vatten
· för att driva filteranläggningar, vattenspel, vattenfall, porlande bäckar osv.
· för att lufta vattenledningar och -cirkulation
· där de tekniska specifikationerna ska uppfyllas

För apparaten gäller följande begränsningar:

• Den får inte användas för yrkesmässiga eller industriella ändamål
  Frätande, lätt brännbara, aggressiva eller explosiva ämnen, livsmedel samt dricksvatten får inte pumpas
  · Vattentemperaturen får inte överskrida 35°C
• Den får inte användas i simbassänger
• Den får aldrig drivas utan vattengenomströmning

Denna apparat kan innebära fara för personer och saker i fall apparaten används på ett olämpligt sätt eller om inte alla säkerhetsanvisningar beaktas.

För din egen säkerhet

• Denna apparat är inte avsedd att användas av personer (även barn) med nedsatt fysisk, sensorisk eller intellektuell förmåga eller av personer som inte är förtrogna med apparatens funktionssätt. Dessa personer får endast använda apparaten om de fått en detaljerad anvisning om apparatens funktion eller om de arbetar under uppsyn av en erfaren person som är ansvarig för deras säkerhet. Se till att inga barn kan komma åt apparaten för att leka med den.
• Endast för europeiska marknader:

Denna apparat kan användas av barn från 8 års ålder samt av personer med begränsade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av apparaten och förstår vilka faror som kan uppstå. Barn får inte leka med apparaten.

Apparaten får inte rengöras eller underhållas av barn, såvida de inte hålls under uppsikt.

• Genomför en besiktningskontroll innan apparaten tas i drift för att säkerställa att apparaten och i synnerhet kabeln och stickkontakten är oskadda.
• Använd inte apparaten om den inte fungerar som den ska eller om den är skadat.
• Använda aldrig apparaten med en skadad nätkabel.
• Reparationer får uteslutande göras av servicetekniker från EHEIM.
• Bär inte apparaten genom att hålla i nätkabeln och dra inte i kabeln eller apparaten för att stänga av strömmen utan dra alltid i stickkontakten.
• Skydda nätkabeln mot hetta, olja och skarpa kanter. Anslutningsledningen får inte trampas på såvida inte den är nedgrävd i marken eller i grusbädd eller tomrör.
• Genomför endast arbeten som finns beskrivna i handledningen.
• Utför aldrig några tekniska ändringar på apparaten.
• Använd endast original reservdelar och -tillbehör till apparaten.
• Ha apparaten igång endast när inga personer befinner sig i vattnet!

• Elektriska installationer ska utföras enligt gällande föreskrifter.
• Apparaten måste anslutas via en jordfelsbrytare vars dimensionerade från felaktig strömförsörjning på nominell läckström till jord som uppgår till högst 30 mA.
• Be en elektriker om hjälp om du har frågor eller problem.
• Fränkoppla apparaten från strömförsörjning innan du utför arbeten på den.
• Apparatens elektriska specifikationer måste överensstämma med elnä tets specifikationer. Du hittar alla uppgifter på typskylten, på förpackningen eller i denna bruksanvisning.
• Förlängningskabel och strömfördelare ska vara lämpade för använd ning utomhus (skyddad mot stänkvatten).

• Nätkablarna får inte ha mindre diameter än gummislangskablarna med beteckningarna H05RN-F3G0,75. Förlängningskablar måste uppfylla kraven i DIN VDE 0620.

• Nätkabeln för apparaten kan inte bytas ut. Vid skador på kabeln måste apparaten skrotas.

• Skydda stickkontakten och nätuttaget mot fukt. Vi rekommenderar att göra en ögla på nätkabeln som förhindrar att eventuellt vatten på kabeln rinner ner till stickkontakten.
• Anslut apparaten endast till skyddskontakter/stickkontakter som har installerats enligt gällande föreskrifter.

- Apparaten har en magnet med starkt magnetfält som kan påverka pacemaker eller implanterade defibrillatorer (ICD). Bibehåll minst ett 30 cm stort avständ mellan implantat och magnet.

4. Idrifttagande

Anslut slangen

1. Använd en såg för anpassa utloppsröret till slangens diameter (☒A).
2. Skruva fast utloppsröret på pumpen (☒B).
3. Förbind slangen med utloppsröret.

Vi rekommenderar dig att fästa slangen med en slangklämma

5. Handhavande

FÖRSIKTIGHET! Risk för sakskada.

Pumpen får inte användas i torrt tillstånd.

1. Ställ in pumpen i dammen så vågrätt som möjligt på fast grund så att filterhuset är täckt med minst minst 20 cm vatten. Beakta maximalt nedsänkningsdjup (se tekniska data).
2. Sätt in stickproppen i vägguttaget. Varning: Pumpen startar genast!

Stänga av pumpen

1. Dra ur stickproppen ur vägguttaget.

6. Skötsel

WARNING! Fara för elektrisk stöt!

- Dra ut stickproppen vid alla underhållsarbeten.

FÖRSIKTIGHET! Risk för sakskada.

- För rengöring bör inga hårda föremål eller aggressivt rengöringsmedel användas.

I nedanstående avsnitt beskrivs underhållsarbeten som krävs för optimal och störningsfri drift. Regelbunden skötsel förlänger livslängden och säkerställer funktion av pumpen under en längre tid.

1. Ta upp pumpen ur vattnet.
2. Ta bort slangen från utloppsröret.
3. Ta bort utloppsröret.
4. Ta av husets lock (☒C2).
5. Lyft upp pumpen från husets botten (☒D).
6. Rengör filterhuset med vattenstråle.

7. Sätt ihop pumpen igen i omvänt ordning.

8. Öppna filterhuset genom att samtidigt trycka in flikarna på båda sidor (☒C1).

Se till att nätkabeln leds på rätt sätt igenom dragavlastningen och husöppningen (☒E) vid monteringen.

1. Öppna filterhuset (☒C) och ta ut pumpen (☒D), se Rengöring av filterhus.
2. Skruva av förslutningsringen ② från motorhuset ① (☒F).
3. Använd en skruvmejsel och lyft försiktigt pumplocket ⑤ i jämn rörelse framåt ur motorhuset.
4. Dra ut pumphjulet ④ ur motorhuset.
5. Sätt ihop pumpen igen i omvänt ordning.

- Beakta vid hopsättningen att flikarna på pumplocket fäster i ursparningarna i motorhuset.

- Kontrollera att pumphjulet har monterats komplett med de båda lagerhylsorna ③ (☒F).

- Se till vid hopsättningen att förslutningsringen lätt fäster in vid iskruvningen.

Rengöring av pumpen (5000 / 6500 / 9000 / 12000)

1. Öppna filterhuset (☒C) och ta ut pumpen (☒D), se Rengöring av filterhus.
2. Ta bort skruvarna ③ (☒G/H).
3. Tippa pumplocket ② mot motorhuset ①. Ta av pumplocket.
4. Dra ur pumphjulet ④ ur motorhuset.
5. Ta bort O-ring ④ ur motorhuset.
6. Sätt ihop pumpen igen i omvänd ordning.

Tänk vid monteringen på att markeringarna ligger över varandra på pumphjulet och motorhuset.

7. Felsökning och felåtgärder

WARNING! Fara för elektrisk stöt!

- Dra ur nätkontakten innan du börjar med felåtgärd.

Fel Möjliga orsaker Åtgärder

Pumpen startar inte	Nätspänning saknas	► Kontrollera nätspänningen ► Kontrollera matningen
Pumpen arbetar inte	Stickproppen är inte isatt	► Sätt i nätkontakten i vägguttaget
	Drivenheten är blockerade ► Rengör pumpen
	Den termiska skyddsbrytaren har aktiverats	1. Dra ur nätkontakten och låt pum- pen svalna av.2. Sätt i kontakten igen efter cirka 1 timme.
Pumpen fungerar inte som den ska	Filterhuset är smutsigt	► Rengör filterhuset

Kontakta EHEIM-serviceavdelningen vid övriga fel.

8. Urdrifttagande

Lagring och övervintring

1. Ta upp apparaten ur dammen.
2. Rengör apparaten
3. Förvara den på frostfri plats.

Förvara apparaten i en vattenfylld behållare för att undvika startsvårigheter till våren. Nätkontakten får då inte hamna i vatten!

Kassering

Beakta gällande föreskrifter vid kassering. Information om omhändertagande av elektriska och elektroniska apparater inom EU:

Inom EU gäller nationella föreskrifter för elektriskt drivna apparater som grundar sig på EU-direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Enligt detta direktiv får sådana apparater inte längre kastas i softunna eller bland hushållsavfall. Apparaten lämnas in till kommunal uppsamlingsplats eller återvinningscentral utan kostnad. Produktförpackningen består av återvinningsbara material. Omhänderta den på miljömässigt sätt och lämna in för återvinning.

1. Tekniska data

FLOW 2500 3500 5000 650	0 9000 12000	16000
Typ 7604 5110 5111 5112	5113 5114 51	15
Märkeffekt 38 W 55 W 50	W 70 W 80 W	110 W 160 W
Kapacitet 2300 l/h 3200 l/h	4600 l/h 6200 l/h	9200 l/h 11900 l/h	15500 l/h
Matningshöjd max. 2,4 m 2,9 m 3,1 m 3,6 m	3,6 m 4,0 m	4,5 m
Nedsänkningsdjup max. 1 m	1 m 2 m 2 m	4 m 4 m 4 m
Mätt (L × B × H)	241 × 254 × 122 mm				367 × 300 × 130 mm
Kabellängd	10 m
Vattenanslutning	1" - 114"				1" - 114" - 112"
Medeltemperatur	4^ - 35^
Nätspänning/frekvens	220 – 240 V / 50 Hz
