KHA 18 LTX BL 40 - Marteau METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur sans fil
Marque	Metabo
Modèle	KHA 18 LTX BL 40
Tension de la batterie	18 V
Type de batterie	Li-Ion (CAS)
Capacités de batterie recommandées	5,5 Ah, 8,0 Ah, 10,0 Ah (LiHD)
Vitesse à vide	Non spécifiée dans la notice
Diamètre de perçage max. dans le béton (foret)	Non spécifié
Diamètre de perçage max. dans le béton (trépan)	Non spécifié
Cadence de frappe maximale	Non spécifiée
Énergie par frappe	Non spécifiée
Nombre de positions du burin	12 (réglable)
Poids (sans batterie)	Environ 5,5 kg (estimation)
Alimentation	Batterie Li-Ion 18 V
Fonctions principales	Perçage, burinage, réglage de la puissance de frappe (100% / 70%), activation permanente en mode burinage
Poignée supplémentaire	Oui (Metabo VibraTech MVT)
Protection antichute	Œillet métallique pour sangle de sécurité
Système d'outil	SDS-max
Entretien et nettoyage	Nettoyage régulier des fentes d'aération, remplacement du capot anti-poussière
Sécurité	Port de protection auditive, lunettes, masque anti-poussière ; utiliser la poignée supplémentaire ; vérifier l'absence de conduites cachées
Pièces détachées et réparabilité	Liste des pièces sur www.metabo.com ; réparations par électricien agréé
Informations générales	Utilisation conforme : perçage et burinage dans le béton, la pierre, les tuiles ; température de fonctionnement -20°C à 50°C

FOIRE AUX QUESTIONS - KHA 18 LTX BL 40 METABO

Comment monter la poignée supplémentaire ?

Ouvrir la bague de serrage en tournant la poignée vers la gauche, la positionner à l'angle souhaité, puis serrer fermement.

Comment régler la butée de profondeur de perçage ?

Desserrer la vis à oreilles (3), régler la butée (4) à la profondeur voulue, puis resserrer la vis.

Quel type d'outil utiliser avec ce marteau ?

Utiliser exclusivement des outils SDS-max. Nettoyer l'extrémité et graisser avec la graisse spéciale (réf. 6.31800) avant insertion.

Comment changer le mode de fonctionnement (perçage/burinage) ?

Actionner le bouton de commande (8) uniquement moteur arrêté. Tourner pour sélectionner le mode : perçage, burinage, ou réglage de position du burin.

Comment régler la puissance de frappe ?

Appuyer sur le bouton (13) moteur arrêté. S'il s'allume, puissance réduite (env. 70%) ; sinon puissance maximale (100%).

Comment utiliser l'activation permanente en mode burinage ?

Appuyer sur le bouton (10) pour activer le mode continu. Pour désactiver, appuyer à nouveau sur le bouton (10). Attention : tenir la machine fermement.

Comment réduire les vibrations ?

Utiliser le système Metabo VibraTech (MVT) en maintenant la poignée arrière dans sa position centrale (9). Ne pas presser trop fort ou trop faiblement.

Quel entretien régulier est nécessaire ?

Nettoyer régulièrement les fentes d'aération avec de l'air sec. Remplacer immédiatement le capot de protection contre la poussière (5) s'il est endommagé.

Que faire en cas de blocage de l'outil ?

La machine s'arrête automatiquement via le coupe-circuit de sécurité. Relâcher la gâchette (12) puis redémarrer. Éviter tout autre blocage.

Quelles batteries sont compatibles ?

Utiliser uniquement des batteries originales Metabo ou CAS (Cordless Alliance System) de tension 18 V. Recommandation : batteries LiHD d'au moins 5,5 Ah (réf. 6.25368, 6.25369, 6.25549).

MODE D'EMPLOI KHA 18 LTX BL 40 METABO

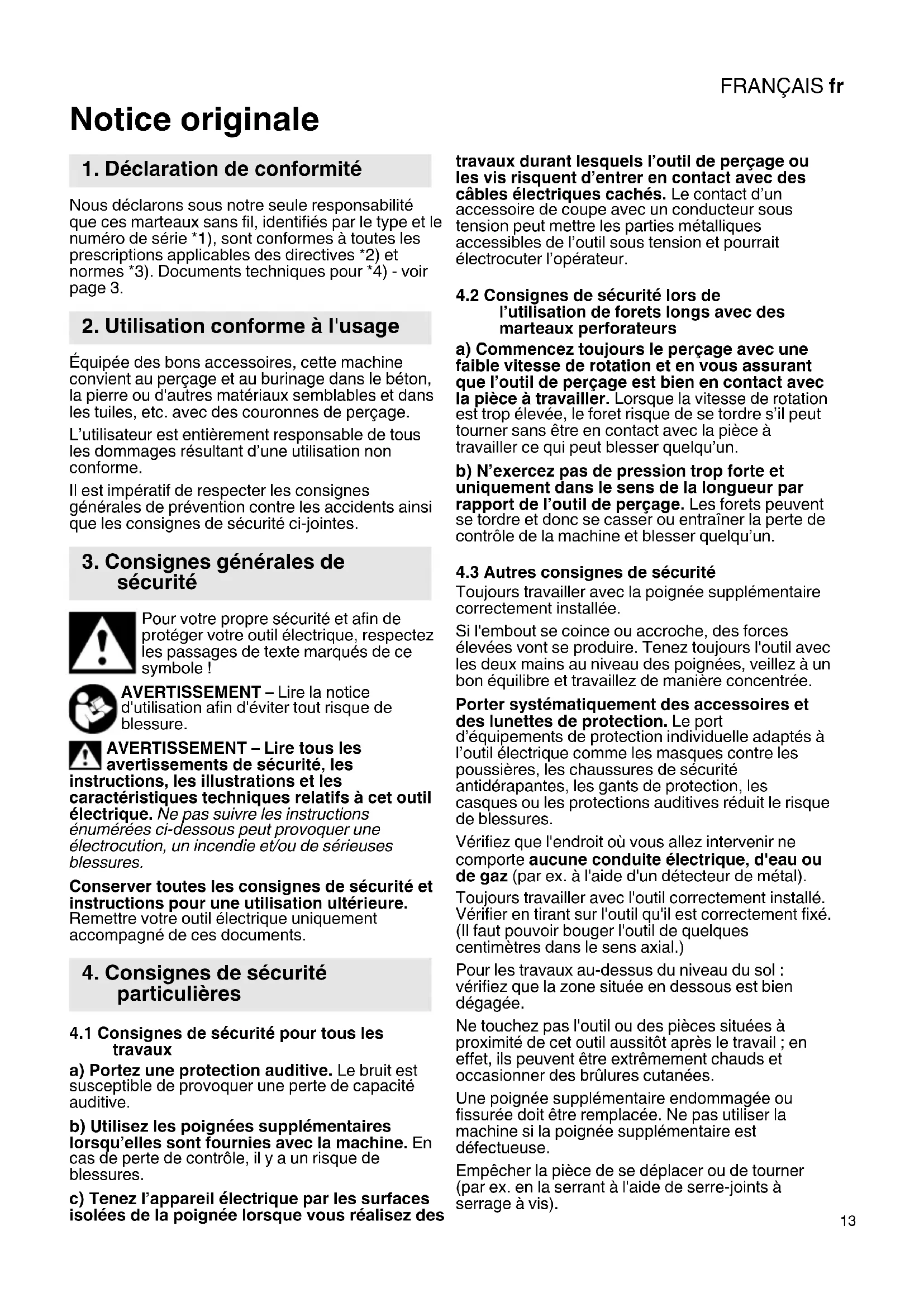

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité que ces marteaux sans fil, identifiés par le type et le nombre de série 1), sont conformes à toutes les prescriptions applicables des directives 2) et normes 3). Documents techniques pour 4) - voir page 3.

2. Utilisation conforme à l'usage

Équipée desbons accessoires, cette machine convient au perçage et au burinage dans le beton, la pierre ou autres matériauxsemblables et dans les tuiles,etc.avec des couronnés de perçage.

L'utilisateur est entiement responsable de tous les dommages resultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

Pour vous propre sécurité et afin de protégger votre outil électrique, respectez les passages de texte marqués de ce symbole!

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.

AVERTISSEMENT - Lire tous les avertissements de sécurité, les

instructions, les illustrations et les caractéristiques techniques relatifs à cet outil électrique. Ne pas suivre les instructions ennumérées ci-dessous peut provoquer une électrocution, un incendie et/ou de sérieuses blessures.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Remettre vous outil electrique uniquement, accompagné de ces documents.

4. Consignes de sécurité particulières

4.1 Consignes de sécurité pour tous les travaux

a) Portez une protection auditive. Le bruit est susceptible de provoquer une perte de capacité auditive.
b) Utilisez les poignées supplémentaires lorsqu'elles sont fournies avec la machine. En cas de perte de contrôle, il y a un risque de blessures.
c) Tenez l'appareil électrique par les surfaces isolées de la poignée lorsqu'vous réalisiez des

travaux durant lesquels l'outil de perçage ou les vis risquent d'entrée en contact avec des cables électriques cachés. Le contact d'un accessoire de coupe avec un conducteur sous tension peutmettre les parties métalliques accessibles de l'outil sous tension et pourrait électrocuter l'opérateur.

4.2 Consignes de sécurité lors de l'utilisation de forets longs avec des marteaux perforateurs

a) Commencez toujours le perçage avec une faible vitesse de rotation et en vous assurant que l'outil de perçage est bien en contact avec la piece à travailler. Lorsque la vitesse de rotation est trop élevé, le foret risque de se tordre s'il peut tourner sans être en contact avec la piece à travailler ce qui peut blesser quelqu'un.
b) N'exercez pas de pression trop forte et uniquement dans le sens de la longueur par rapport de l'outil de perçage. Les forets peuvent se tordre et donc se casser ou entraîner la perte de contrôle de la machine et blesser quelqu'un.

4.3 Autres consignes de sécurité

Toujours travailler avec la poignée supplémentaire correctement installée.

Si l'embout se coince ou accroche, des forces élevées sont produire. Tenez toutes l'ouil avec les deux mains au niveau des poignées, veillez à un bon équilibre et travailliez de manière concentrée.

Porter systématique des accessoires et des lunettes de protection. Le port d'équipements de protection individuelle adaptés à l'outil électrique comme les masques contre les poussières, les chaussures de sécurité antidérapantes, les gants de protection, les casques ou les protections auditives réduit le risque de blessures.

Vérifiez que l'endetroit où vous allez intervenir ne compte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métal).

Toujours travailler avec l'outil correctement installé.
Vérifier en tirant sur l'outil qu'il est correctement fixé.
(Il faut pouvoir bouger l'outil de quelques centimètres dans le sens axial.)

Pour les travaux au-dessus du niveau du sol : vérifie que la zone située en dessous est bien dégagée.

Ne touchez pas l'outil ou des pieces situées à proximé de cet outil aussitôt après le travail; en effet, ils peuvent être extrémement chauds et occasionner des brûlures cutanées.

Une poignée supplémentaire endommagée ou fissurée doit être remplacee. Ne pas utiliser la machine si la poignée supplémentaire est defectueuse.

Empêcher la piece de se déplacer ou de tourner (par ex. en la serrer à l'aide de serre-joints à serrage à vis).

FRANÇAISfr

Retirez la batterie de l'outil avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage.

Protéger les batteries de l'humidité !

Ne pas exposer les batteries au feu!

N'utilisez pas de batteries defectueuses ou

déformées!

N'ouvre pas les batteries!

Ne touchez ni court-circuitez jamais entre eux les contacts d'une batterie.

Une batterie Li-Ion defectueuse peut occasionner une fuite de liquide légèrement acide et inflammable!

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondament à l'eau. En cas de

projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin!

Si la machine est defectuese, retirer la batterie de la machine.

Voyant LED (1): ne pas regarder directement dans le faisceau des LED avec des instruments optiques.

ATTENTION Ne pas regarder dans la lamiere.

Transport de batteries Li-lon :

L'expédition de batteries Li-Ion est soumise à la législation sur les produits dangereux (UN 3480 et UN 3481). Lors de l'envoi de batteries Li-Ion, clarifiez les prescriptions actuellesment valables. Le cas échéant, veuillez vous renseigner auprès de votre transporter. Un emballage certifié est disponible chez Metabo.

Envoyez uniquement des batteries dont le boîtier est intact et qui ne présente pas de fuite. Pour l'envoi, sortez la batterie de l'outil. Protégez les contacts de tout court-circuit (par exemple isolezles à l'aide de ruban adhésif).

Réduction de la pollution aux particules fines :

AVERTISSEMENT - Certaines poussieres produites par le ponçage électrique, le sciage,

le meulage, le perçage et d'autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congenitales ou autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques :

• Le plomb des peintures à base de plomb,
• La silice cristalline des briques, du ciment et autres produits de maconnerie, et
• L'arsenic et le chrome du bois d'oeuvre traité chimiquement.

Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travailliez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques.

Cela vaut également pour les poussières d'autres matériaux, comme par exemple certains types de bois ( comme la poussière de chène ou de hétre), de métaux et l'amiate. D'autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n'absorbe pas ces poussières.

Respecter les directives et les dispositions locales applicables au matériel, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets).

Collector les particules émises sur le lieu d'émission et éviter les dépôts dans l'environnement.

Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d'eviter l'émission incontrolée de particules dans l'environnement.

Utiliser un système d'aspiration des poussières adapté.

Réduire l'émission de poussières en :

• évitant d'orienter les particules sortantes et l'air d'échévement de la machine vers vous ou vers des personnes se trouvant à proximé ou vers des dépôts de poussière,
• utilisant un système d'aspiration et/ou un purificateur d'air,
• aérant convenablement le lieu de travail et en l'aspirant pour le maintainir propre. Balayer ou souffler les poussières les fait tourbillonner.
• Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser.

5. Vue d'ensemble

Voir page 2.

1 Lampe LED (lampe de travail)

2 Poignée supplémentaire

3 Vis à oreilles (pour régler la butée de profondeur de perçage)

4 Butée de profondeur de perçage

5 Capot de protection contre la poussière

6 Verrouillage de l'outil

7 CEillet métallique (comme protection anti-chute)

8 Bouton de commande

9 Metabo VibraTech (MVT)

10 Bouton pour une activation permanente (uniquement en mode de fonctionnement burin)

11 Poignée

12 Gachette

13 Bouton pour la réduction de la puissance de frappe (pour les travaux sur des matériaux souples)

14 Touche de déverrouillage de la batterie
15 Batterie
16 Touche de l'indicateur de capacité *
17 Indicateur de capacité et de signalisation

*en fonction de l'équipement

6. Mise en service

6.1 Montage de la poignée supplémentaire

Pour des raisons de sécurité, utiliser toujours la poignée supplémentaire (2) fournie.

Ouvrir la bague de serrage en tournant la poignée supplémentaire (2) vers la gauche. La poignée supplémentaire peut être fixée avec l'angle souhaïte. Serrer fermement la poignée supplémentaire.

6.2 Batterie

Charger la batterie (15) avant l'utilisation.

En cas de baisse de puissance, recharger la batterie.

Vous trouvrez les consignes pour recharger la batterie dans le mode d'emploi du chargeur Metabo.

Les batteries sont équipées d'un indicateur de capacité et de signalisation (17) (en fonction de l'équipement):

• Appuyer sur la touche (16) pour afficher l'etat de charge par le biais des voyants LED.
• Si unvoyant LED clignote, la batterie est presque épuisée et doit être rechargée.

6.3 Retrait et mise en place de la batterie

Retrait :

Appuyer sur le bouton pour déverrouiller le bloc batteries (14) et l'enlever en tirant (15).

Installation :

Faire glisser la batterie (15) jusqu'à enclopenchement.

7. Utilisation

7.1 Reglage de la butée de profondeur

Desserrer la vis à oreilles (3). Régler la butée de profondeur (4) sur la profondeur de perçage voulue. Resserrer la vis à oreilles (3).

7.2 Montage et démontage de l'outil

Avant l'insertion, nettoyer l'extrémité de l'outil et la graisser avec la graisse spéciale fournie (ou disponible comme accessoire, ref. 6.31800) ! Utiliser exclusivement des outils SDS-max!

Le capot de protection contre la poussière (5) empêche la poussière de perçage de pénétren dans la machine durant le fonctionnement. Lors de l'insertion de l'outil, veiller à ce que le capot de protection contre la poussière (5) ne soit pas endommagé.

Montage de l'outil :

Lors de l'installation de l'outil, maintainir le dispositif de verrouillage de l'outil (6) dans la position antérieure. Tourner l'outil et I'enforcer jusqu'au cran. L'outil est verrouillé.

Vérifier en tirant sur l'outil qu'il est correctement fixé. (Il faut pouvoir bouger l'outil de quelques centimétres dans le sens axial.)

Démontage de l'outil :

Tirer le verrouillage de l'outil (6) dans le sens de la flèche vers l'arrière (a), puis retarder l'outil (b). Voir page 3.

7.3 Mode de fonctionnement et réglage de la position du burin

Éviter tout mouvement de levier sur la machine lorsque le burin est fixé.

Actionner le bouton de commande (8) uniquely lorsqu'le moteur est arrêté.

Choisir le mode de fonctionnement désire en tournant le bouton de commande (8).

Perforation

Burinage

Réglage pour placer le burin dans la position souhaitation.

Régler la position du burin :le burin peut être bloqué dans différentes positions.

• Insérer le burin.
• Tourner le bouton (8) en position intermédiaire N.
• Tourner le burin jusqu'à ce qu'il se trouve dans la position voulue.
• Tourner le bouton de commande (8) dans la position
• Tourner le burin jusqu'à ce qu'il s'encliquête.

Lorsque le burin est monté, la machine peut uniquement etre utilisée en mode « burinage » T.

7.4 Réglage de la puissance de frappe

En appuyant sur le bouton (13) vous pouvez modifier la puissance de frappe (et la vitesse de rotation) (mais pas pendant que le moteur fonctionne).

Le bouton (13) s'allume : puissance de frappe réduite, vitesse réduite (env. 70%

Le bouton (13) ne s'allume pas: puissance de frappe maximale, vitesse élevée (100%)

Pour couver le réglage juste, reférez-vous à votre experience. Exemple : pour le traitement de matériaux peu résistants et cassants ou pour minimiser l'ébrechage, travailler avec une « Puisance de frappe réduite »

Pourtraiterdesmatéiauxdurs,utiliserleréglage «Puisance de frappe maximale».

7.5 Marche/arret

Fonctionnement momentané :

Pourmettre lamachinen marche,appuyer sur lagachette (12).

La vitesse peut être modifiée par une pression de la gachette.

Pour arrêté la machine, relâcher la gâchette (12).

Activation permanente (uniquement en mode burinage ..

FRANÇAISfr

Pour une activation permanente (uniquement en mode burinage), la machine peut etre activée en appuyant sur le bouton (10).

Pour désactiver, appuyer à nouveau sur le bouton (10).

Lorsque la machine est en position de fonctionnement en continu, elle continua de tournier si elle vous échappe des mains. Afin d'eviter tout comportement inattendu de l'outil, le tener avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

7.6 Metabo VibraTech (MVT)

Pour travailler avec moins de vibrations et donc en menageant les articulations.

Ne pas presser l'outil trop fortement ou trop faiblement au niveau de la poignee arriere. La réduction des vibrations est la plus efficace dans la position centrale (9).

7.7 Eillet métallique comme protection antichute

L'eelmetallique (7) est concu pour fixer une sangle de sécurité pour outil de la marque

Metabo. Avant chaque utilisation, vérifier si l'eellet métallique n'est pas endommagé. Lire et respecter le mode d'emploi de la sangle de sécurité pour outils! Àpres chaque chute, faites contrôle et le cas échéant réparer la machine par un technicien qualifié.

8. Nettoyage, maintenance

Aspirer régulierement, souvent et soigneusement l'outil électriche à travers toutes les fentes d'aération ou souffler avec de l'air sec. Débrancher préalablement l'outil électriche du courant et porter des lunettes de protection et un masque anti-poussières.

Un capot de protection contre la poussière endommagé (5) doit être immédiatement remplaced.

Pour remplacer le capot de protection contre la poussière (5), pousser le verrouillage de l'outil (6) vers l'arrière. Saisir le capot de protection contre la poussière et le retirer en biais par l'avant avec force. Placer le nouveau capot de protection contre la poussière en biais sur la broche et pousser fermement.

Démonter de temps en temps la batterie et frottier la zone de contact entre la batterie et la machine à l'aide d'un chiffonsec pour éliminer la poussière de perçage.

9. Dépannage

Coujure de sécurité Metabo : la machine s'est ARRETTEE automatiquement. Lorsque la vitesse de rotation baisse soudainement ( comme c'est le cas par exemple lors d'un blocage soudain ou d'un rebond), la machine s'arrête. Arreter la machine à l'aide de la gachette (12). Ensuite, la redémarrer et reprenevre le travail normalement. Éviter tout autre blocage.

10. Accessoires

Utilisez uniquement des batteries et des accessoires originaux Metabo ou CAS (Cordless Alliance System).

Utiliser exclusivement des accessoires, qui sont conformes aux exigences et aux données caractéristiques indiquées dans la presente notice d'utilisation.

Monter correctement les accessoires. Si la machine est utilisée dans un support: fixez correctement la machine. En cas de perte de contrôle, il y a un risque de blessures.

Chargeurs: ASC Ultra, ASC 30-36, ASC 145 DUO, etc.

Batteries de différentes capacités. Acheter uniquement des batteries dont la tension correspond à celle de l'outil.

Remarque : nous recommendons d'utiliser des batteries LiHD d'au moins 5,5 Ah.

Ref.: 5,5 Ah 6.25368 (LiHD)

Réf.: 8,0 Ah 6.25369 (LiHD)

Réf.: 10,0 Ah 6.25549 (LiHD)

etc.

Gamage d'accessoires complete, voir www.metabo.com ou catalogue.

11. Réparations

Les travaux de réparation sur les outils électriques peuvent uniquement être effectués par un électricien!

Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listedes des pieces détachées peuvent être téléchargees sur www.metabo.com.

12. Protection de l'environnement

Suivez les reglementations nationales concernant l'élimination ecologique et le recyclage des machines, des emballages et des accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

Points de collecte sur www. quefairedemesdechets.fr Priviligiez la réparation ou le don de votre apparéil !

Uniquement pour les pays de l'UE: ne pas jitterer les apparciels électriques dans les ordures menagères! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et Electroniques (DEEE) et à sa transposition dans le droit

national, les apparéils électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

Ne jetez pas les batteries dans I'eau.

Avant d'éliminer l'outil électrique, décharge sa batterie. Protégez les contacts de tout court-circuit (par exemple isolez-les à l'aide de ruban adhésif).

13. Caractéristiques techniques

Commentaires sur les indications de la page 3. Sous réserve de modifications resultant de progrès techniques.

U = tension de la batterie

n1 =vitesse de rotation à vide

D1 =diametre de perçage max. dans le béton avec forets marteaux

D2 =diametre de perçage max. dans le béton avec trépan

s_max = cadence de frappe maximale

W = énergie par frappe

C = nombre de positions du burin

m =poids sans cable d'alimentation

Valeurs de mesure calculées selon EN 62841.

Température ambiente admissible pendant le fonctionnement :

-20°C à 50°C (performances limitées à des températures inférieures à 0°C). Température ambiente admissible pour le stockage: 0°C à 30°C

courant continu

Les caractéristiques techniques indiquées sont soumises à tolerance (selon les normes en vigueur correspondantes).

A Valeurs d'émission

! Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils ELECTRIques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tener compte des pauses de travail et des phases de sollicitation moindres. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles.

Valeur totale de vibration(somme des vecteurs des trois directions) définie selon la norme EN 62841 :

ah, HD =Valeur d'émission de vibrations (perforation dans le beton) ah, Cheq =Valeur d'émission de vibrations (burinage)

Niveaux sonores types A évalués :

L_DA = nivea de pression acoustique

L_WA = niveaudepuissanceacoustique

K_DA, K_WA = incertitude

Valeurs de mesure calculées selon EN 62841.

L_WA(M) =niveau de puissance acoustique mesurésuivant 2000/14/CE

L_WA(G) =niveau de puissance acoustique garantie suivant 2000/14/CE

Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 dB(A).

Porter des protège-oreilles!

NEDERLANDSnl
