MANUAL DE USUARIO KHA 18 LTX BL 40 METABO

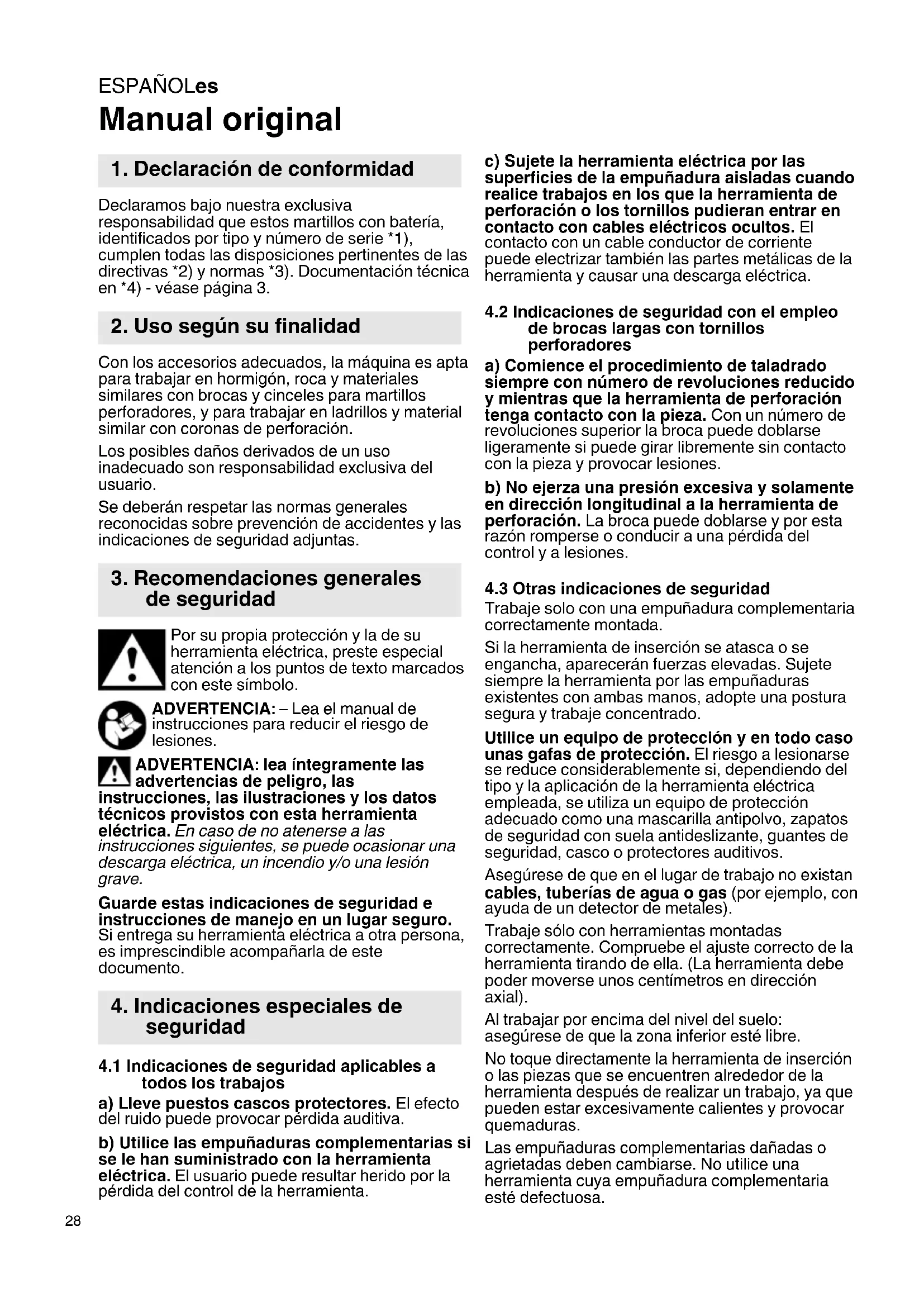

Manual original Declaramos bajo nuestra exclusiva responsabilidad que estos martillos con batería, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3. Con los accesorios adecuados, la máquina es apta para trabajar en hormigón, roca y materiales similares con brocas y cinceles para martillos perforadores, y para trabajar en ladrillos y material similar con coronas de perforación. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas generales reconocidas sobre prevención de accidentes y las indicaciones de seguridad adjuntas. Por su propia protección y la de su herramienta eléctrica, preste especial atención a los puntos de texto marcados con este símbolo. ADVERTENCIA: – Lea el manual de instrucciones para reducir el riesgo de lesiones. ADVERTENCIA: lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y los datos técnicos provistos con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, se puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.

4.1 Indicaciones de seguridad aplicables a

todos los trabajos a) Lleve puestos cascos protectores. El efecto del ruido puede provocar pérdida auditiva. b) Utilice las empuñaduras complementarias si se le han suministrado con la herramienta eléctrica. El usuario puede resultar herido por la pérdida del control de la herramienta. c) Sujete la herramienta eléctrica por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de perforación o los tornillos pudieran entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.

4.2 Indicaciones de seguridad con el empleo

de brocas largas con tornillos perforadores a) Comience el procedimiento de taladrado siempre con número de revoluciones reducido y mientras que la herramienta de perforación tenga contacto con la pieza. Con un número de revoluciones superior la broca puede doblarse ligeramente si puede girar libremente sin contacto con la pieza y provocar lesiones. b) No ejerza una presión excesiva y solamente en dirección longitudinal a la herramienta de perforación. La broca puede doblarse y por esta razón romperse o conducir a una pérdida del control y a lesiones.

4.3 Otras indicaciones de seguridad

Trabaje solo con una empuñadura complementaria correctamente montada. Si la herramienta de inserción se atasca o se engancha, aparecerán fuerzas elevadas. Sujete siempre la herramienta por las empuñaduras existentes con ambas manos, adopte una postura segura y trabaje concentrado. Utilice un equipo de protección y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, guantes de seguridad, casco o protectores auditivos. Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales). Trabaje sólo con herramientas montadas correctamente. Compruebe el ajuste correcto de la herramienta tirando de ella. (La herramienta debe poder moverse unos centímetros en dirección axial). Al trabajar por encima del nivel del suelo: asegúrese de que la zona inferior esté libre. No toque directamente la herramienta de inserción o las piezas que se encuentren alrededor de la herramienta después de realizar un trabajo, ya que pueden estar excesivamente calientes y provocar quemaduras. Las empuñaduras complementarias dañadas o agrietadas deben cambiarse. No utilice una herramienta cuya empuñadura complementaria esté defectuosa.

1. Declaración de conformidad

2. Uso según su finalidad

3. Recomendaciones generales

4. Indicaciones especiales de

Asegure la pieza frente a desplazamientos o giros (p.ej. mediante fijación con tornillos de apriete). Extraiga la batería de la herramienta antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza. Proteja las baterías contra la humedad. No ponga las baterías en contacto con el fuego. No utilice baterías defectuosas ni deformadas. No abra la batería. No toque ni ponga en cortocircuito los contactos de la batería. De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico. Retire siempre la batería si la herramienta está defectuosa. Lámpara LED (1): no observar directamente con instrumentos ópticos al rayo del LED. ATENCIÓN no mirar dentro de la lámpara encendida. Transporte de baterías Li-Ion: El envío de baterías Li-Ion está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-Ion. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados. Enviar las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraer la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Reducir la exposición al polvo: ADVERTENCIA – Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son: - Plomo procedente de pinturas a base de plomo, - polvo mineral procedente de ladrillos y cemento, así como de otros productos de mampostería, y - arsénico y cromo procedentes de madera tratada químicamente El riesgo por estas exposiciones varía, dependiendo la frecuencia que ejecute este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que el polvo entre en su cuerpo. Respete las directivas y normativas nacionales (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización. Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se depositen en el entorno. Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, ni la golpee ni la cepille. Véase la página 2. 1 Lámpara LED (luz de trabajo) 2 Empuñadura complementaria 3 Tornillo de orejetas (para ajustar el tope de la profundidad de taladro) 4 Tope de profundidad de taladro 5 Tapa guardapolvo 6 Mecanismo de enclavamiento de la herramienta 7 Argolla metálica (para protección contra caídas) 8 Interruptor 9 Metabo VibraTech (MVT) 10 Botón para la conexión continua (solo en el modo de servicio de cincelado) 11 Empuñadura 12 Interruptor 13 Botón para la intensidad de percusión reducida (para trabajar con material blando) 14 Tecla de desbloqueo de la batería 15 Batería * 16 Tecla del indicador de capacidad * 17 Indicador de capacidad y de señal *

5. Descripción generalESPAÑOLes

6.1 Montaje de la empuñadura

complementaria Por razones de seguridad, utilice siempre la empuñadura complementaria (2) suministrada. Afloje el anillo elástico girando hacia la izquierda la empuñadura complementaria (2). La empuñadura complementaria puede montarse en el ángulo deseado. Apriete la empuñadura adicional con fuerza.

Cargue la batería (15) antes de utilizar la herramienta. Si detecta una disminución de potencia, vuelva a cargar la batería. Encontrará instrucciones sobre la carga del paquete de baterías en el manual de funcionamiento del equipo de carga de Metabo. Las baterías tienen un indicador de capacidad y señales (17) (según la versión): - Al presionar la tecla (16), las lámparas LED indican el nivel de carga. - Si una lámpara LED parpadea, la batería se encuentra prácticamente vacía y debe volver a cargarse.

6.3 Inserción y extracción de la batería

Extracción: Pulsar el botón de desbloqueo de la batería (14) y retirar la batería (15). Inserción: empujar la batería (15) hasta que quede encajada.

7.1 Ajuste del tope de profundidad

Soltar el tornillo de orejetas (3). Ajustar el tope de profundidad de taladro (4) a la profundidad de taladrado deseada. Ajustar nuevamente el tornillo de orejetas (3).

7.2 Montar y desmontar la herramienta

Limpie el gorrón empotrable de la herramienta antes de insertarlo y engráselo con grasa especial incluida (como accesorio: nº de pedido 6.31800). Inserte sólo herramientas SDS-max La tapa guardapolvo (5) impide que el polvo de perforación penetre durante el funcionamiento. Al utilizar la herramienta hay que fijarse en que la tapa guardapolvo (5) no esté estropeada. Montar la herramienta: Al montar la herramienta, mantenga el bloqueo de la herramienta (6) en la posición delantera. Gire la herramienta e insértela hasta que encaje. La herramienta quedará enclavada. Compruebe el ajuste correcto de la herramienta tirando de ella. (La herramienta debe poder moverse unos centímetros en dirección axial). Retirar la herramienta: Tire del mecanismo de enclavamiento (6) hacia atrás en el sentido de la flecha (a) y extraiga la herramienta (b). Véase la página 3.

7.3 Ajustar el modo de funcionamiento y la

posición del cincel Evite los movimientos de la palanca en la máquina con el cincel insertado. Pulsar el interruptor (8) sólo durante el estado de parada del motor. Seleccione el modo de funcionamiento deseado girando el interruptor (8). Taladrar con martillo perforador Cincelar Posición para girar el cincel a la posición deseada. Ajustar la posición del cincel: El cincel se puede bloquear en posiciones diferentes. - Inserte el cincel. - Gire el interruptor (8) a la posición intermedia . - Gire el cincel hasta situarlo en la posición deseada. - Gire el interruptor (8) hasta colocarlo en la posición . - Gire el cincel hasta que encaje. Con el cincel insertado, accione la herramienta únicamente en el modo de funcionamiento Cincelar .

7.4 Ajustar la intensidad de percusión

Pulsando el botón (13) puede cambiar la intensidad de percusión (y las revoluciones) (pero no con el motor en marcha). El botón (13) se ilumina: intensidad de percusión baja, revoluciones reducidas (aprox. 70 %) El botón (13) no se ilumina: intensidad de percusión baja, revoluciones elevadas (100 %) El ajuste correcto es una cuestión de experiencia. Ejemplo: cuando se trabajen materiales blandos y frágiles o el nivel de ruptura se deba mantener al mínimo, trabaje con "intensidad de percusión baja". Para trabajar materiales duros, emplee el ajuste "intensidad de percusión alta".

7.5 Conexión/Desconexión (On/Off)

Funcionamiento instantáneo: Pulse el interruptor (12) de la herramienta para ponerla en marcha. El número de revoluciones puede modificarse presionando el interruptor. Para desconectar, suelte el interruptor (12).

6. Puesta en servicio

Conexión continua (solo en el modo de servicio de cincelado ): Para la conexión continua (solo en el modo de servicio de cincelado ) se puede conectar la máquina pulsando el botón (10). Para desconectar, vuelva a pulsar el botón (10). En la posición de funcionamiento continuado, la máquina continuará funcionando aunque haya sido arrebatada de la mano por un tirón accidental. Por este motivo deben sujetarse las empuñaduras previstas siempre con ambas manos, adoptar una buena postura y trabajar concentrado.

7.6 Metabo VibraTech (MVT)

Para trabajar con menos vibraciones y proteger las articulaciones. No apriete la herramienta por la empuñadura trasera con una fuerza excesiva ni tampoco insuficiente. En la posición central (9) es donde las vibraciones se reducen más.

7.7 Argolla metálica para protección contra

caídas La argolla metálica (7) está diseñada para sujetar a ella una correa de sujeción de herramientas original y adecuada de Metabo. Compruebe el estado de la argolla metálica antes de cada uso. Lea y observe el manual de instrucciones de la correa de sujeción de herramientas. Después de cada caída, encargue a un especialista la revisión de la máquina para ver si está dañada, y repárela si es necesario. Por ello, es importante aspirar o soplar con aire seco regularmente y con esmero todas las ranuras de ventilación. Desconectar antes la herramienta eléctrica de la corriente y protegerse con gafas de protección y mascarilla antipolvo. Se debe reemplazar inmediatamente una tapa guardapolvo dañada (5). Para reemplazar la tapa guardapolvo (5) mover el mecanismo de enclavamiento de la herramienta (6) hacia atrás. Agarrar la tapa guardapolvo e inclinar con firmeza hacia adelante para extraerla. Colocar la nueva tapa inclinada sobre el husillo y presionar con firmeza. Retire la batería de vez en cuando y limpie el área de contacto entre la batería y el aparato con un trapo seco, retire el polvo acumulado por el taladrado. Desconexión de seguridad de Metabo: la herramienta se ha DESCONECTADO automáticamente. Cuando la velocidad decrece repentinamente (como sucede en el caso de un bloqueo repentino o de un contragolpe), la máquina se desconecta. Desconecte la herramienta con el interruptor (12). Vuelva a conectarla y siga trabajando normalmente. Evite que se vuelva a bloquear. Utilice solo baterías y accesorios originales de Metabo o CAS (Cordless Alliance System). Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Montar los accesorios de manera segura. Si se va a utilizar la herramienta con un soporte: monte la herramienta de manera fija. El usuario puede resultar herido por la pérdida del control de la herramienta. Cargadores: ASC Ultra, ASC 30-36, ASC 145 DUO, etc. Baterías de diferentes capacidades. Adquiera exclusivamente baterías cuya tensión coincida con la de su herramienta eléctrica. Nota: recomendamos el uso de baterías de LiHD con al menos 5,5 Ah. N.º de pedido: 5,5 Ah 6.25368 (LiHD) N.º de pedido: 8,0 Ah 6.25369 (LiHD) N.º de pedido: 10,0 Ah 6.25549 (LiHD) etc. Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo. Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados. En caso de que sea necesario reparar herramientas eléctricas, diríjase a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede descargarse las listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados. Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio. Solo para países de la UE: no tire las herra- mientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electró- nicos y las correspondientes legislaciones nacio- nales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente. No sumerja la batería en agua.

8. Limpieza, mantenimiento

9. Solución de averías

12. Protección del medio

Antes de desechar descargue la batería en la herra- mienta eléctrica. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. U =Tensión de la batería

=Número de revoluciones en ralentí

=Diámetro máx. de taladrado en hormigón con brocas de martillos perforadores

=Diámetro máx. de taladrado en hormigón con coronas de taladrado

max =Número máximo de percusiones W =Potencia de percusión individual C =Número de posiciones del cincel m =Peso sin cable de red Valores de medición establecidos de acuerdo con EN 62841. Temperatura ambiental admitida durante el funcionamiento: de -20 °C a 50 °C (rendimiento limitado en caso de temperaturas inferiores a 0 °C). Temperatura ambiental admitida durante el almacenamiento: de 0 °C a 30 °C Corriente continua Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes). Valores de emisiones Estos valores permiten evaluar las emisiones de la herramienta eléctrica y la comparación de diferentes herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operario, p. ej. medidas organizativas. Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 62841:

h, HD =Valor de emisión de vibraciones (taladrado con broca de martillos perforadores en hormigón)

h, Cheq =Valor de emisión de vibraciones (cincelado)

h,HD/Cheq/D = Inseguridad (vibración) Niveles acústicos típicos evaluados A

= Nivel de intensidad acústica

= Nivel de potencia acústica

= Inseguridad Valores de medición establecidos de acuerdo con EN 62841.

WA(M) =Nivel de potencia acústica medido según 2000/14/CE

WA(G) =Nivel de potencia acústica garantizado según 2000/14/CE Al trabajar, el nivel de ruido puede superar los 80 dB(A). ¡Usar protección auditiva!
