Produkttype	Trådløs slagboremaskin
Merke	Metabo
Modell	KHA 18 LTX BL 40
Batterispenning	18 V
Batteritype	Li-Ion (CAS)
Anbefalte batterikapasiteter	5,5 Ah, 8,0 Ah, 10,0 Ah (LiHD)
Tomgangshastighet	Ikke spesifisert i håndboken
Maks. borediameter i betong (bor)	Ikke spesifisert
Maks. borediameter i betong (kjernebor)	Ikke spesifisert
Maksimal slagfrekvens	Ikke spesifisert
Energi per slag	Ikke spesifisert
Antall meiselposisjoner	12 (justerbar)
Vekt (uten batteri)	Omtrent 5,5 kg (estimat)
Strømforsyning	Li-Ion-batteri 18 V
Hovedfunksjoner	Boring, meisling, justering av slagkraft (100% / 70%), permanent aktivering i meiselmodus
Ekstra håndtak	Ja (Metabo VibraTech MVT)
Fallbeskyttelse	Metalløye for sikkerhetsstropp
Verktøysystem	SDS-max
Vedlikehold og rengjøring	Regelmessig rengjøring av ventilasjonsspalter, utskifting av støvdeksel
Sikkerhet	Bruk hørselvern, vernebriller, støvmaske; bruk ekstrahåndtak; kontroller for skjulte ledninger
Reservedeler og reparerbarhet	Deliste på www.metabo.com; reparasjoner av godkjent elektriker
Generell informasjon	Forskriftsmessig bruk: boring og meisling i betong, stein, fliser; driftstemperatur -20°C til 50°C

Ofte stilte spørsmål - KHA 18 LTX BL 40 METABO

Hvordan montere ekstrahåndtaket?

Åpne festeringen ved å dreie håndtaket mot venstre, plasser det i ønsket vinkel, stram deretter godt til.

Hvordan justere boredybdeanslaget?

Løsne vingeskruen (3), still anslaget (4) til ønsket dybde, stram deretter skruen.

Hvilket verktøy skal brukes med denne hammeren?

Bruk kun SDS-max-verktøy. Rengjør enden og smør med spesialfett (ref. 6.31800) før innsetting.

Hvordan endre driftsmodus (boring/meisling)?

Bruk kontrollknappen (8) kun når motoren er stoppet. Vri for å velge modus: boring, meisling eller justering av meiselposisjon.

Hvordan justere slagkraften?

Trykk på knappen (13) når motoren er stoppet. Hvis den lyser, redusert kraft (ca. 70%); ellers maksimal kraft (100%).

Hvordan bruke permanent aktivering i meiselmodus?

Trykk på knappen (10) for å aktivere kontinuerlig modus. For å deaktivere, trykk på knappen (10) igjen. Merk: hold maskinen godt fast.

Hvordan redusere vibrasjoner?

Bruk Metabo VibraTech (MVT)-systemet ved å holde bakre håndtak i midtstilling (9). Ikke trykk for hardt eller for svakt.

Hvilket regelmessig vedlikehold er nødvendig?

Rengjør ventilasjonsspaltene regelmessig med tørr luft. Bytt støvbeskyttelsesdekselet (5) umiddelbart hvis det er skadet.

Hva gjør jeg ved verktøyblokkering?

Maskinen stopper automatisk via sikkerhetsbryteren. Slipp avtrekkeren (12) og start på nytt. Unngå ytterligere blokkering.

Hvilke batterier er kompatible?

Bruk kun originale Metabo- eller CAS-batterier (Cordless Alliance System) med spenning 18 V. Anbefaling: LiHD-batterier på minst 5,5 Ah (ref. 6.25368, 6.25369, 6.25549).

BRUKSANVISNING KHA 18 LTX BL 40 METABO

no Original bruksanvisning 46

da Original brugsanvisning 50

Ladda batteriet nar effekten avtar.

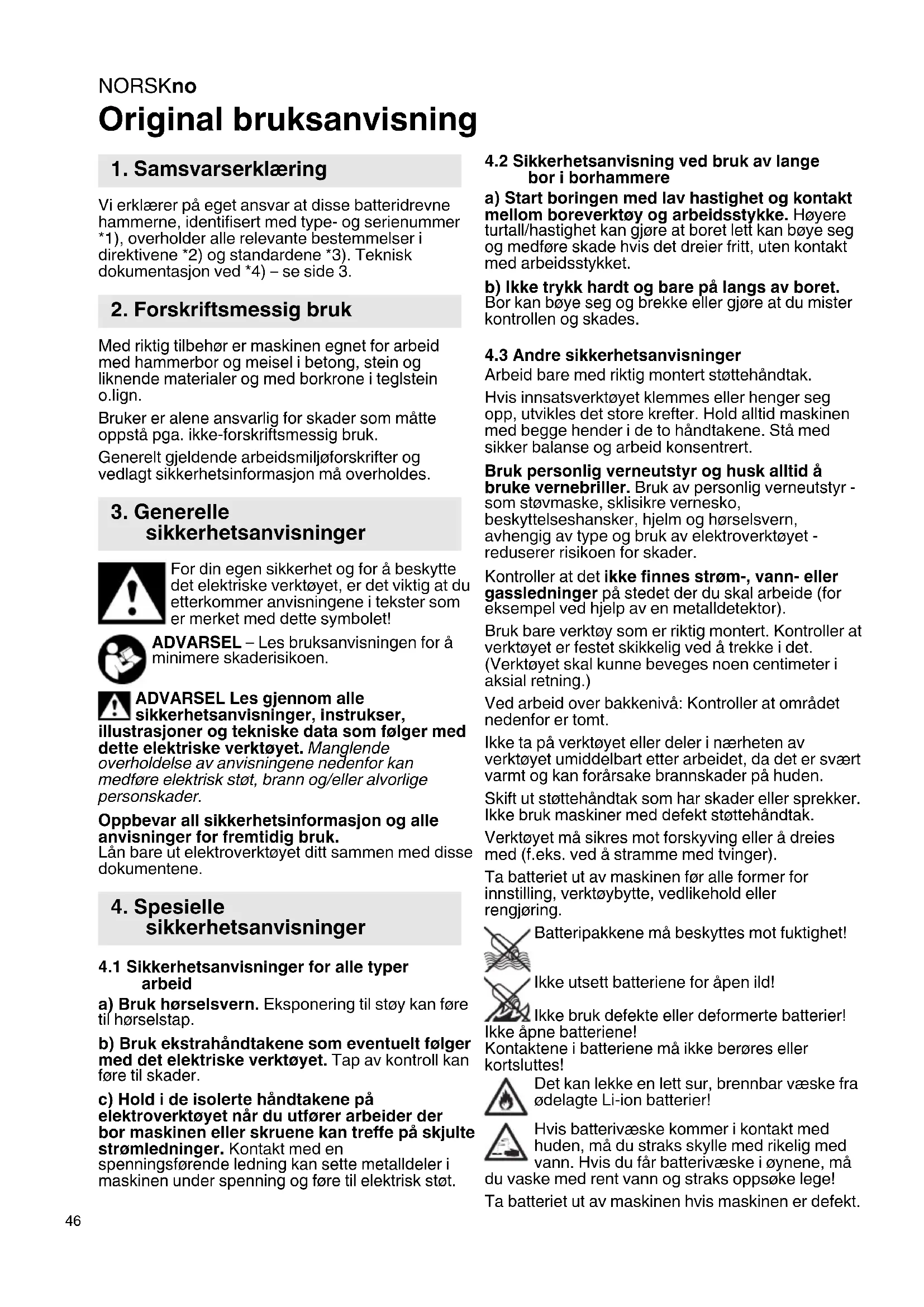

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar at disse batteridrevne hammerne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk

Med riktig tilbehör er maskinen egnet for arbeid med hammerbor og meisel i betong, stein og liknende materialer og med borkrone i teglstein o.lign.

Bruker er alene ansvarlig for skader som matte oppsta pga. ikke-forskriftsmessig bruk.

Generelt gjeldende arbeidsmiljøforskritter og vedlagt sikkerhetsinformasjon ma overholds.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte det elektriske verktoyet, er det viktig at du etterkommmer anvisingene i tekster som er merket med dette symbolet!

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,

illustrasjoner og tekniske data som folger med dette elektriske verktoyet. Manglende overholdelse av anvisingene nedenfor kan medfore elektrisk stot, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet dittSAM men med dissedokumentene.

4. Spesielle

sikkerhetsanvisninger

4.2 Sikkerhetsanvising ved bruk av lange bor i borhammere

a) Start boringen med lav hastighet og kontakt mellom boreverktoy og arbeidsstykke. Hoyere turtall/hastighet kan gjore at boret lett kan boye seg og medfrole skade hvis det dreier fritt, uten kontakt med arbeidsstykket.
b)Ikke trykk hardt og bare pa langs av boret. Bor kan boye seg og brekke erer gjore at du mister kontrollen og skades.

4.3 Andre sikkerhetsanvisninger

Arbeid bare med riktig monter stottehändtak.

Hvis innsatsverktøyet klemmes eller henger seg opp, utvikles det store krefter. Hold alltid maskinen med begge hender i de to handtakene. Stå med sikker balanse og arbeid konsentrt.

Bruk personlig verneutstyr og husk alltid a
bruke vernebriller. Bruk av personlig verneutstyr -
som stovmaske, sklisikre vernesko,
beskytellseshansker, hjelm og horselsvern,
avhengig av type og bruK av elektroverktoyet -
reduserer risikoen for skader.

Bruk bare verktøy som er riktig montert. Kontroller at verktøyet er festet skikkelig ved Å trekke i det. (Verktøyet skal kinne beveiges noen centimeter i aftial retning.)

Ved arbeid over bakkenivå: Kontroller at området nedenfor er tomt.

Ikke ta pa verktoyet ell er deler i nærhen av verktoyet umiddelbart etter arbeidet, da det er svart varmt og kan forarsake brannskader paHUDen.

Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.

Verktøyet må sikres mot forskyving eller á dreies med (f.eks. ved á stramme med tvinger).

Ta batteriet ut av maskinen før alle former for innstilling, verktoybytte, vedlikehold eller rengjoring.

Batteripakkene ma beskytttes mot fuktighet!

Ikke utsett batteriene for apen ild!

LED-lampe (1): Se/DD:inn i stralen med optiske instrumenter.

ADVARSEL Se seks inn i lyset när det er tent.

Frakt av Lithium-lon-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskritter ved frakt av Lithium-lon-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje.

Send bare med batteriet hvis maskinhuset er uskadet og det ikkelekker væske. Ta batteriet ut av maskinen när den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape).

Redusert stovbelastning:

ADVARSEL - Enkelte typer stov, som oppstå ved sliping med sandpapir, saging, sliping, boring og andre arbeider, ineholder kjemikalier som kan fremkalle kreft, födselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

-bly fra blyholdig maling,
-mineralstov fra murstein, sement og andermurermaterialer og
- arsen og krom fra kjemisk behandlet treverk.
Hvor stor risikoen fra disse stoffene er for deg,
avhenger av hvor ofte du utforer dette typen
arbeider. For a redusere belastningen fra slike
kjemikalier: arbeid i lokaler med god utlufting og
bruk alltid godkjent verneutstyr, som f.eks.
andemasker med spezialfilter for mikroskopiske
partikler.

Dette gjelder ogsa for stov fra andre typer materialer, som f.eks. enkelte typer treverk (som eik ell er bok),metaller og asbest.Ander kjente sykdommer er f.eks.allergiske reaksjoner.La ikke stov trenge inn i kroppen.

Følg de rutinene og nasjonale forskrittene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelse, deponering).

Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Da hinder du at partiklene havner i omgivelsene.

Bruketegnetavsug.

Minimer stovbelastningen ved a:

• unngå à rette partikelstrømmen / utblåsingsluften fra maskinen mot deg selv aller andre, eller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeitsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet.
• Beskyttesesklaer skal stovsuges aller vaskes. Ikke blas dem ut, bank aller børst dem.

5. Oversikt

Se side 2.

1 LED-lys (arbeidslys)

2 Stottehändtak
3 Vingeskrue (for justering av boreydbyeanlegg)
4 Bordybdeanlegg
5 Beskytellseshette mot stov
6 Verktoylas
7 Metallring (for fallsikringsutstyr)
8 Innstillingsknapp
9 Metabo VibraTech (MVT)
10 Tast for permanentkobling (kun driftstype meisling)
11 Handtak
12 Bryterknapp
13 Tast for redusert slagkraft (for arbeid med myke materialer)
14 Knapp for opplasing av batteriene
15 Batteri *
16 Knapp for kapasitetsindikator
17 Kapasitets- og signalindikasjon *

*modellavhengig

6. Ta i bruk

Av sikkerhetsgrunner bør alltid ekstrahandtaket (2) brukes.

Losne klemringen ved a vri stottehandtaket mot (2) venstre. Stottehandtaket kan festes i onsket vindel. Trekk stottehandtaket godt til.

6.2 Batteri

Førbruk ma batteriet (15) lades opp.

Lad opp batteriet pa nytt hvis effekten avtar.

Anvisninger om lading av batterier finner du i braksanvisningen til Metabo-laderen.

Batteriene har kapasitets- og signalindikator (17) (utstyrsavhengig):

• Trykk pa tasten (16) for a lese av ladenivæt ved hjelp av LED-lampene.
• Hvis en LED-lampe lyser, er batteriet nesten tomt og ma lades opp igjen.

6.3 Ta ut og sette inn batteripakkene

Ta ut:

Trykk pa knappen (14) som Iser ut batteriet (15) og trekk det ut.

Sette inn:

Skyv inn batteripakken (15) til den smekker på plass.

7. Bruk

7.1 Innstilling av dybdeanslaget

Losne vingeskruen (3). Still inn dybdeanslaget pa onsket boredybde (4). Skru til vingeskruen (3) igjen.

7.2 Montere, ta ut verktoy

Rengjor verktoytangen forin settings ng smor med vedlapt spezialfett (som tilbehor: Best.nr. 6.31800)! Sett bare inn SDS-max-verktoy!

NORSKno

Beskytteseshetten mot stov (5) forhinder inntrengning av borestov under drift. Ved innsetting av verktoyet ma du se til at beskytteseshetten (5) icke skades.

Montere verktoy:

Nár verktøyet settes inn ma verktøylåsen (6) holdes i fremste posisjon. Drei verktøyet og stikk det inn til detgars inngrep. Verktøyet Iases.

Kontroller at verktøyet er festet skikkelig ved á trekke i det. (Verktøyet skal kunne beveiges noen centimeter i aktial retning.)

Ta ut verktoyet:

Trekk verktoylasen (6) bakover (a) i pilens retning og ta ut verktoyet (b). Se side 3.

7.3 Stille inn driftsubtype og measelposisjon

Unngå skiftebevegelser på maskinen med fastspent meinel.

Innstillingsknappen (8) skal bare brukes nár motoren stär stille.

N Posisjon for a dreie meiselen i onsket posisjon. Stille inn posisjon til meisel: Meiselen kan Iases i forskjellige posisjoner.

• Sett inn measelen.
  Drei koblingsknappen (8) til onsket mellomposisjon N
• Drei meiselen til den er i onsket posisjon.
• Drei innstillingsknappen (8) til posisjonen
• Drei på meiselen til den gär i inngrep.

När meiselen er satt inn, skal maskinen utelukkende brukes til meisling

7.4 Stille inn slagstyrke

Trykk pa tasten (13) for a endre slagkraften (og hastigheten). (Men/DD me nems motoren gar).

Tast (13) lyser: redusert slagkraft, redusert hastighet (ca. 70%

Tast (13) lyser icke: maksimal slagkraft, hoy hastighet (100%)

Den riktige innstillingen er en erfaringssak.

Eksempel: Hvis materialet som skal bearides er mykt eller sprott aller minimal flising er viktig, skal du arbeide med "reduser slagkraft".

For bearbeiding av hardere materialer kan du bruke innstillingen "maksimal slagkraft".

7.5 Start og stopp

Kortvarig drift:

For a sla pamaaskinentrykkes (12) bryteren.

Turtallet kan forandes ved a trykke inn bryteren.

For à slá av slippes bryteren (12).

Permanentkobling (kun meisling

For permanentkobling (kun ved meisling)
startes maskinen ved a trykke pa tasten (10).

For a koble ut trykkes tasten (10) pa nytt.

Ved permanentkobling fortsetter maskinen a gá selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to handtakene. Stá med god balanse og arbeid konsentrt.

7.6 Metabo VibraTech (MVT)

Gir arbeid med redusert vibrasjon som skåner leddene.

Trykk verken for lett aller for sterkt på handtaket bak på maskinen. I posisjonen i midten (9) reduseres vibrasjonen mest effektiv.

Metallringen (7) skal brukes til feste av en egnet, original Metabo-verktøystropp. Kontroller metallringen for skade for haver gangs bruk. Les og folg bruksanvisningen for verktøystroppen! Etter ethvert fall skal maskinen kontrolleres for skade og eventuelt repareres av en fagperson.

8. Rengjaring, vedlikehold

Derfor skal maskinen regelmessig stovsuges aller blases godt ut med torr luft gjennom alle luftapningene. Ffor dette gjores skal strommen kuttes til maskinene. Bruk vernebrille og stovmaske.

For a skiffe beskyttelseshetten (5) skyves verktoylasen (6) bakover. Beskyttelseshetten gripes tak i og trekkes kraftig av pa skratt fremover. Den nye beskyttelseshetten settes skra pa spindelen og trykkes kraftig pa.

Batteriet mä av og til tas av og kontaktområdet pa batteri og maskin törkes av med et tört tørkle og borestv fjernes.

9. Feilretting

Metabo sikkerhetshetsutkobling: Maskinen SLO SEG AV. Ved plutselig reduksjon av turtall (som f.eks. oppstår ved plutselig blokkering eller rekyl) slås maskinen av. Slå av maskinen med bryteren (12). Slå deretter på maskinen igjen og jobb videre. Unngå flere blokkeringer.

10. Tilbehør

Bruk kun original Metabo-ller CAS-(Cordless Alliance System) batterier og tilbehør.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som angis i/DDne braksanvisningen.

Ladere: ASC Ultra, ASC 30-36, ASC 145 DUO, etc.
Batterier med ulik kapasitet. Kjop bare batterier med spunning som passer til ditt elektroverktøy.

Merk: Vi anbefaler bruk av LiHD-batterier med minst 5,5 Ah.

Bestillingsnr.: 5,5 Ah 6.25368 (LiHD)

Bestillingsnr.: 8,0 Ah 6.25369 (LiHD)

Bestillingsnr.: 10,0 Ah 6.25549 (LiHD) osv.

Det komplette tilbehorsprogrammet finner du pa www.metabo.com aller i katalogen.

11. Reparasjon

Elektriske maskiner skal kun repareres av elektrofagfolk!

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du pa www.metabo.com.

Du kan laste ned reservationslister fra www.metabo.com.

12. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal\ ikke kastes i husholdningsavfallet! Iht. EU\ direktiv 2012/19/EU om kasserte elektriske

og elektroniskeprodukter og onsetting til nasjonal rett, ma kassert elektroverktøy samles spesielt og bringses til miljøvennlig gjenvinning.

Ikke kast batteripakker i vann.

För du kasserer batteripakker, ma de lades ut i elek- troverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

13. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer grunnet tekniske forbedringer.

U = Spenning i batteripakken

n1 =Hastighet

D1 =Maks. bordiameter i betong med hammerbor

D2 =Maks. bordiameter i betong med hammerborkroner

s_maids = Maksimal slagtall

W=Enkeltslagenergi

C = Antall measlesposisjoner

m = Vekt uten ledning

Måleverdier iht. EN 62841.

Tillatt omgivelsestemperatur ved bruk:

-20°C til 50°C (begrenset ytelse ved temperatur under 0°C). Tillatt omgivelsestemperatur ved lagring: 0°C til 30°C

--- Likestrom

Angitte tekniske data kan variere (i henhold til de gjeldende standardene).

A Utslippsverdier

Disse verdiene gjør det mulig a ansla emisjonen fra maskinen og a sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen vare høyere eller lavere. Ta hensyn til arbeidspauser og perioder medindre belastning när du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurdereginsverdier, f.eks. organisatoriske tiltak.

Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 62841:

ah, HD =Svingningsemisjonsverdi (hammerboring i betong)

a_{h, Cheq} = Svingningsemisjonsverdi (meisling)

K_{h,HD / Cheq} = Usikkerhet (vibrasjon)

• Bly fra blyholdig maling,
  -mineralsk stov fra mursten, cement og andrematerialer til murværk,og
• arsen og krom fra kemisk behandlet tae.

Stovbelastningen kan reduceres på følgende manners:

For at slukke skal man trykke pa tasten (10) ingen.

Reducerer vibrationer og skaner dermed leddene.

Tryk maskinen haverken for let ellr for hardt ind med det bagerste greb. Vibrationerne reduceres is aen den midterste position (9).
