HASZNÁLATI ÚTMUTATÓ KHA 18 LTX BL 40 METABO

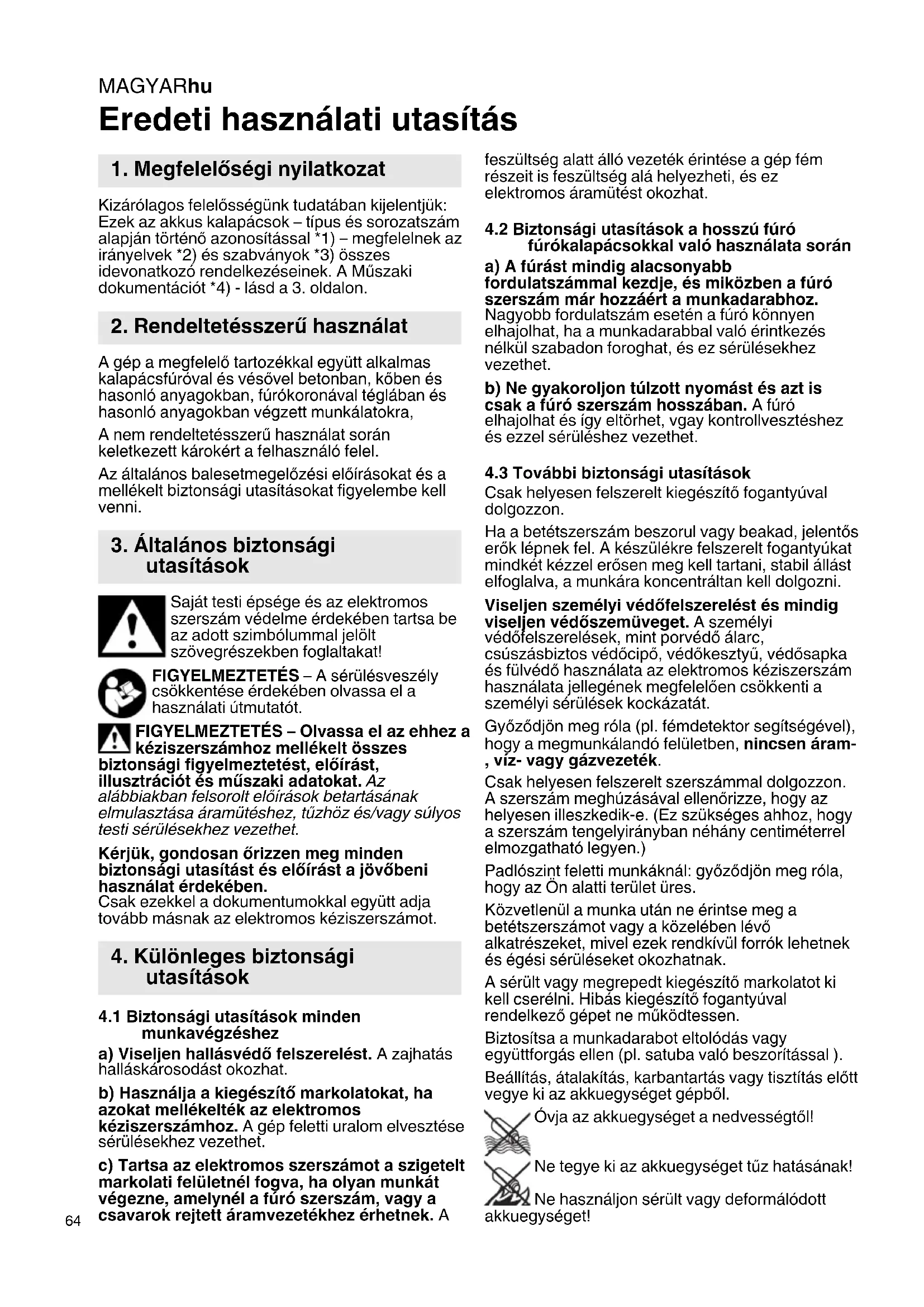

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: Ezek az akkus kalapácsok – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon. A gép a megfelelő tartozékkal együtt alkalmas kalapácsfúróval és vésővel betonban, kőben és hasonló anyagokban, fúrókoronával téglában és hasonló anyagokban végzett munkálatokra, A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a használati útmutatót. FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és műszaki adatokat. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4.1 Biztonsági utasítások minden

munkavégzéshez a) Viseljen hallásvédő felszerelést. A zajhatás halláskárosodást okozhat. b) Használja a kiegészítő markolatokat, ha azokat mellékelték az elektromos kéziszerszámhoz. A gép feletti uralom elvesztése sérülésekhez vezethet. c) Tartsa az elektromos szerszámot a szigetelt markolati felületnél fogva, ha olyan munkát végezne, amelynél a fúró szerszám, vagy a csavarok rejtett áramvezetékhez érhetnek. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

4.2 Biztonsági utasítások a hosszú fúró

fúrókalapácsokkal való használata során a) A fúrást mindig alacsonyabb fordulatszámmal kezdje, és miközben a fúró szerszám már hozzáért a munkadarabhoz. Nagyobb fordulatszám esetén a fúró könnyen elhajolhat, ha a munkadarabbal való érintkezés nélkül szabadon foroghat, és ez sérülésekhez vezethet. b) Ne gyakoroljon túlzott nyomást és azt is csak a fúró szerszám hosszában. A fúró elhajolhat és így eltörhet, vgay kontrollvesztéshez és ezzel sérüléshez vezethet.

4.3 További biztonsági utasítások

Csak helyesen felszerelt kiegészítő fogantyúval dolgozzon. Ha a betétszerszám beszorul vagy beakad, jelentős erők lépnek fel. A készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védőkesztyű, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram- , víz- vagy gázvezeték. Csak helyesen felszerelt szerszámmal dolgozzon. A szerszám meghúzásával ellenőrizze, hogy az helyesen illeszkedik-e. (Ez szükséges ahhoz, hogy a szerszám tengelyirányban néhány centiméterrel elmozgatható legyen.) Padlószint feletti munkáknál: győződjön meg róla, hogy az Ön alatti terület üres. Közvetlenül a munka után ne érintse meg a betétszerszámot vagy a közelében lévő alkatrészeket, mivel ezek rendkívül forrók lehetnek és égési sérüléseket okozhatnak. A sérült vagy megrepedt kiegészítő markolatot ki kell cserélni. Hibás kiegészítő fogantyúval rendelkező gépet ne működtessen. Biztosítsa a munkadarabot eltolódás vagy együttforgás ellen (pl. satuba való beszorítással ). Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből. Óvja az akkuegységet a nedvességtől! Ne tegye ki az akkuegységet tűz hatásának! Ne használjon sérült vagy deformálódott akkuegységet!

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

Ne nyissa fel az akkuegységet! Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit! A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki! Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek! Meghibásodott gép esetén ki kell venni a gépből az akkuegységet. LED-lámpa (1): Ne nézzen a LED-sugárba közvetlenül optikai műszerekkel. FIGYELEM Ne nézzen az izzóba. A lítium-ionos akkuegység szállítása: A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendeletek (UN 3480 és UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető. Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). A porterhelés csökkentése: FIGYELMEZTETÉS - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen terhelések okozta veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi, vagy a hulladékeltávolításra vonatkozó előírásokat). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, - szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. Lásd a 2. oldalon. 1 LED lámpa (munkalámpa) 2 kiegészítő markolat 3 szárnyas csavar (a fúrásmélység-ütköző beállításához) 4 fúrásmélység-ütköző 5 porvédő sapka 6 szerszámreteszelés 7 fém fül (leesés elleni rögzítéshez) 8 kapcsológomb 9 Metabo VibraTech (MVT) 10 folyamatos bekapcsolás gombja (csak vésés üzemmódban) 11 markolat 12 nyomókapcsoló 13 a csökkent ütéserő gombja (puha anyagban való munkavégzéshez) 14 nyomógomb az akkuegység kireteszeléséhez 15 akkuegység * 16 a kapacitáskijelző nyomógombja * 17 kapacitás- és figyelmeztető kijelző *

6.1 Kiegészítő markolat szerelése

Biztonsági okokból használja mindig a csomagolásban megtalálható kiegészítő markolatot (2). Lazítsa meg a szorítógyűrűt a kiegészítő markolat (2) balra forgatásával. A pótfogantyút a kívánt szögben lehet felszerelni. Erősen húzza meg a kiegészítő markolatot.

Használat előtt töltse fel az akkuegységet (15). Töltse fel újra az akkuegységet teljesítménycsökkenéskor. Az akkuegység feltöltésére vonatkozó utasításokat a Metabo töltő használati útmutatójában találhat.

6. Üzembe helyezésMAGYARhu

Az akkuegységen van kapacitás- és figyelmeztető kijelző (17) (kiviteltől függő): - Nyomja meg a gombot (16) és a LED-lámpák kijelzik a töltésszintet. - Ha valamelyik LED-lámpa villog, az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni.

6.3 Az akkuegység kivétele, behelyezése

Kivétel: Nyomja meg az akkuegység-kireteszelés gombját (14) és húzza ki az akkuegységet (15). Behelyezés: Tolja be az akkuegységet (15) bekattanásig.

7.1 A fúrásmélység-ütköző beállítása

Oldja az (3) szárnyas csavart. Állítsa be a fúrásmélység-ütközőt (4) a kívánt fúrásmélységre. Húzza meg ismét az (3) szárnyas csavart.

7.2 Szerszám felszerelése, levétele

Használat előtt tisztítsa meg és a szerszám befogószárát és kenje meg a mellékelt speciális zsírral (tartozékként: rendelési szám 6.31800)! Csak SDS-max szerszámokat használjon! A porvédő sapka (5) megakadályozza a fúrás során keletkező por üzemelés közbeni bejutását. A szerszám használata közben figyelni kell arra, hogy a porvédő sapka (5) ne rongálódjon meg. Szerszám felszerelése: A szerszám behelyezésekor a szerszámreteszelést (6) az első állásban tartani. Forgassa és bekattanásig dugja be a szerszámot. A szerszám reteszelődik. A szerszám meghúzásával ellenőrizze, hogy az helyesen illeszkedik-e. (Ez szükséges ahhoz, hogy a szerszám tengelyirányban néhány centiméterrel elmozgatható legyen.) A szerszám kivétele: A szerszám reteszelését (6) a nyíl irányában húzza hátra (a) és vegye ki a szerszámot (b). Lásd a 3. oldalt.

7.3 Üzemmód és vésőállás beállítása

A beszorított vésővel ellátott gépen az emelő mozgásokat el kell kerülni. A kapcsológombot (8) csak a motor álló állapotában működtesse. A kapcsológomb elforgatásával (8) ki tudja választani a kívánt üzemmódot. Ütvefúrás Vésés A véső kívánt helyzetbe forgatását célzó állás. A véső helyzetének beállítása: A vésőt különböző helyzetekben lehet reteszelni. - Helyezze be a vésőt. - A kapcsológombot (8) a köztes állásra forgatni. - Forgassa el addig a vésőt, amíg az a kívánt helyzetbe kerül. - Forgassa el a kapcsológombot (8) a állásba. - Forgassa el addig a vésőt, amíg az be nem reteszelődik. Ha a véső van befogva, akkor a berendezést kizárólag vésés üzemmódban üzemeltesse.

7.4 Ütéserő beállítása

A gomb (13) megnyomásával az ütéserő (és a fordulatszám) megváltoztatható (De nem működő motor mellett). A gomb (13) világít: csökkent ütéserő, csökkent fordulatszám (kb. 70%) A gomb (13) nem világít: maximális ütéserő, nagy fordulatszám (100%) A helyes beállítás tapasztalat kérdése. Példa: ha puha, morzsolódó anyagot kell megmunkálni, vagy a kitörést kis mértéken kell tartani, dolgozzon „csökkent ütéserő“-vel. Keményebb anyagok megmunkálására alkalmazza a „maximális ütéserő“ beállítást.

7.5 Bekapcsolás / kikapcsolás

Időleges bekapcsolás: A gép bekapcsolásához nyomja meg a nyomókapcsolót (12). A fordulatszámot a nyomókapcsoló benyomásával változtathatja meg. A kikapcsoláshoz engedje fel a nyomókapcsolót (12). Folyamatos bekapcsolás (csak a vésés üzemmódban): A folyamatos bekapcsoláshoz (csak vésés üzemmódban) a gépet a (10) gomb megnyomásával kell bekapcsolni. A kikapcsoláshoz nyomja meg újra a gombot (10). Folyamatos bekapcsolásnál a gép akkor is tovább forog, ha az a kezéből már kicsavarodott. Ezért a gépre felszerelt markolatokat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

7.6 Metabo VibraTech (MVT)

A csökkentett vibráció és ezáltal a csuklót kímélő munkavégzés érdekében. A gépet a hátsó markolatnál ne túl könnyedén, de ne is túl erősen nyomja. Középállásban (9) csökken a vibráció a leghatékonyabban.

7.7 Fém fül leesés elleni rögzítéshez

A fém fület (7) egy megfelelő, eredeti Metabo szerszámrögzítő heveder felhelyezésére szolgál. A fél fület minden használat előtt ellenőrizni kell rongálódásokra tekintettel. A szerszámrögzítő heveder használati útmutatóját el kell olvasni és figyelembe kell venni! Ellenőriztesse a gépet minden leesés után egy képzett szakemberrel rongálódásokra tekintettel és adott esetben javíttassa meg azt.

7. HasználatMAGYAR hu

Az elektromos szerszámot minden légrésén rendszeresen, gyakran és alaposan le kell szívni vagy száraz levegővel át kell fújni. Ezt megelőzően húzza ki az elektromos szerszámot az energiaellátásról és a munkavégzés során viseljen védőszemüveget és porálarcot. Egy megrongálódott porvédő sapkát (5) azonnal ki kell cserélni. A porvédő sapka (5) cseréjéhez tolja hátra a szerszámreteszelést (6). Fogja meg a porvédő sapkát és erősen húzza azt le ferdén előre. Helyezze fel az új porvédő sapkát ferdén a tengelyre és erősen nyomja rá. Vegye le alkalmanként az akkuegységet és törölje le az akkuegység és a gép érintkezési felületét egy tiszta kendővel és távolítsa el a fúrás során keletkezett port. Metabo biztonsági kikapcsolás: A gép magától KIKAPCSOLT. A hirtelen fordulatszám-csökkenés esetén (mint az pl. egy hirtelen elakadáskor vagy visszaütéskor fellép), a gép kikapcsol. Kapcsolja ki a gépet a nyomókapcsolóval (12). Ezután kapcsolja azt ismét be és dolgozzon tovább a szokásos módon. Kerülje el a további elakadást. Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A tartozékokat biztosan kell felhelyezni. Amennyiben a gépet egy tartóban működtetik: a gépet biztonságosan rögzíteni kell. A gép feletti uralom elvesztése sérülésekhez vezethet. Töltők: ASC Ultra, ASC 30-36, ASC 145 DUO, stb. Különböző kapacitású akkuegységek. Csak olyan akkuegységet vásároljon, amelynek feszültsége illik az elektromos kéziszerszámhoz. Utasítás: Javasoljuk LiHD, legalább 5,5 Ah akkuegységek használatát. Rendelési sz.: 5,5 Ah 6.25368 (LiHD) Rendelési sz.: 8,0 Ah 6.25369 (LiHD) Rendelési sz.: 10,0 Ah 6.25549 (LiHD) stb. A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Elektromos szerszám javítását csak villamos szakember végezheti! A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban. Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztar- tási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni. Az akkuegységet ne dobja vízbe! A hulladékeltávolítás előtt működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztó- szalaggal). Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. U =az akkuegység feszültsége

=üresjárati fordulatszám

=max. furatátmérő betonban ütvefúrókkal

=max. furatátmérő betonban ütvefúró koronával

max =maximális ütésszám W =egy ütés energiája C =Vésőhelyzetek száma m =súly hálózati csatlakozó kábel nélkül A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg. Megengedett környezeti hőmérséklet üzemelés közben: -20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C egyenáram A megadott műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket

8. Tisztítás, karbantartás

12. Környezetvédelem

13. Műszaki adatokMAGYARhu

és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. rezgésösszérték (háromdimenziós vektorösszeg) EN 62841 szerint meghatározva:

h, HD =Rezgéskibocsátási érték (ütvefúrás betonban)

h, Cheq =Rezgéskibocsátási érték (vésés)

h,HD/Cheq =Bizonytalanság (rezgés) Jellemző A-osztályú zajszint

= hangteljesítményszint

= bizonytalanság A mérési eredményeket az EN 62841 szabvány szerint határozták meg.

WA(M) =a 2000/14/EK szerint mért hangteljesítményszint

WA(G) =a 2000/14/EK szerint garantált hangteljesítményszint Munka közben a zajszint túllépheti a 80 db(A) értéket. Viseljen fülvédőt!РУССКИЙ ru
