Producttype	Draadloze boorhamer
Merk	Metabo
Model	KHA 18 LTX BL 40
Batterijspanning	18 V
Batterijtype	Li-Ion (CAS)
Aanbevolen batterijcapaciteiten	5,5 Ah, 8,0 Ah, 10,0 Ah (LiHD)
Onbelaste snelheid	Niet gespecificeerd in de handleiding
Max. boordiameter in beton (boor)	Niet gespecificeerd
Max. boordiameter in beton (kernboor)	Niet gespecificeerd
Maximale slagfrequentie	Niet gespecificeerd
Slagenergie	Niet gespecificeerd
Aantal beitelstanden	12 (instelbaar)
Gewicht (zonder batterij)	Ongeveer 5,5 kg (schatting)
Voeding	Li-Ion 18 V batterij
Hoofdfuncties	Boren, beitelen, slagkrachtinstelling (100% / 70%), continue inschakeling in beitelmodus
Extra handgreep	Ja (Metabo VibraTech MVT)
Valbeveiliging	Metalen oog voor veiligheidsriem
Gereedschapssysteem	SDS-max
Onderhoud en reiniging	Regelmatig reinigen van ventilatiesleuven, vervangen van stofkap
Veiligheid	Draag gehoorbescherming, veiligheidsbril, stofmasker; gebruik de extra handgreep; controleer op verborgen leidingen
Onderdelen en repareerbaarheid	Lijst van onderdelen op www.metabo.com; reparaties door erkende elektricien
Algemene informatie	Conform gebruik: boren en beitelen in beton, steen, tegels; bedrijfstemperatuur -20°C tot 50°C

Veelgestelde vragen - KHA 18 LTX BL 40 METABO

Hoe monteer ik de extra handgreep?

Open de spanring door de handgreep naar links te draaien, plaats deze in de gewenste hoek en draai stevig vast.

Hoe stel ik de diepteaanslag in?

Draai de vleugelschroef (3) los, stel de aanslag (4) in op de gewenste diepte en draai de schroef weer vast.

Welk type gereedschap gebruik ik met deze hamer?

Gebruik uitsluitend SDS-max gereedschap. Reinig het uiteinde en smeer het in met speciale vet (ref. 6.31800) vóór het inbrengen.

Hoe wijzig ik de werkingsmodus (boren/beitelen)?

Bedien de schakelknop (8) alleen als de motor is uitgeschakeld. Draai om de modus te selecteren: boren, beitelen of beitelstand instellen.

Hoe stel ik de slagkracht in?

Druk op de knop (13) terwijl de motor uit is. Als deze oplicht, verminderde slagkracht (ongeveer 70%); anders maximale slagkracht (100%).

Hoe gebruik ik de continue inschakeling in beitelmodus?

Druk op de knop (10) om de continue modus in te schakelen. Uitschakelen door nogmaals op de knop (10) te drukken. Let op: houd de machine stevig vast.

Hoe verminder ik trillingen?

Gebruik het Metabo VibraTech (MVT)-systeem door de achterste handgreep in de centrale positie (9) te houden. Niet te hard of te zacht drukken.

Welk regelmatig onderhoud is nodig?

Reinig regelmatig de ventilatiesleuven met droge lucht. Vervang de stofbeschermkap (5) onmiddellijk als deze beschadigd is.

Wat moet ik doen als het gereedschap vastloopt?

De machine stopt automatisch via de veiligheidsschakelaar. Laat de trekker (12) los en start opnieuw. Vermijd verdere blokkades.

Welke batterijen zijn compatibel?

Gebruik uitsluitend originele Metabo- of CAS (Cordless Alliance System)-batterijen met een spanning van 18 V. Aanbevolen: LiHD-batterijen van minimaal 5,5 Ah (ref. 6.25368, 6.25369, 6.25549).

GEBRUIKSAANWIJZING KHA 18 LTX BL 40 METABO

nl Oorspronkelijke gebruiksaanwijzing 18

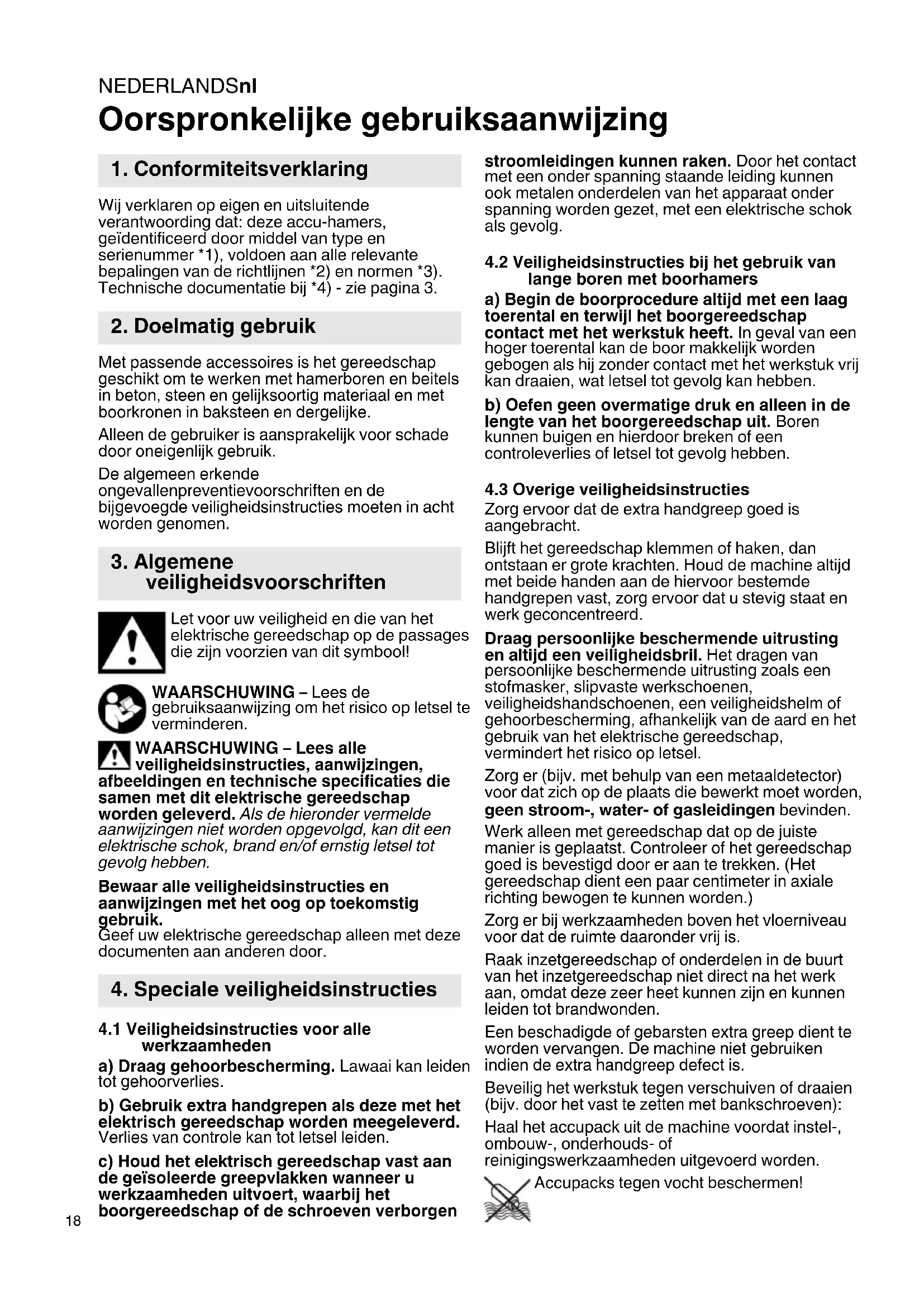

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze accu-hamers, geidentificerd door middel van type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

Met passende accessoires is het gereedschap geschikt om te werkken met hamerboren en beitels in beton, steen en gelijksoortig materiaal en met boorkronen in baksteen en dergelijkke.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstrumentes要去en in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die+zijn voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle
veiligheidsinstrumentes, aanwijzingen,
eldingen en technische specifiecations die
en met dit elektrische gereedschap

worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsinstructies

4.1 Veiligheidsinstructies voor alle werkzaamheden

a) Draag gehoorbescherming. Lawaai kan leiden tot gehoorverlies.
b) Gebruik extra handgrepen als deze met het elektrisch gereedschap worden meegeleverd. Verlies van controle kan tot letsel leiden.
c) Houd het elektrisch gereedschap vast aan de geisoleerde greepvlakken wanner u werkzaamhedenuitvoert, waar bij het boorgereedschap of de schroeven verborgen

stroomleidingen können raken. Door het contact met een onder spanning staande leiding kennen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.

4.2 Veiligheidsinstructies bij het gebruik van lange boren met boorhamers

a) Begin de boorprocedure alsijd met een laag toerental en terwijl het boorgereedschap contact met het werkstuk heeft. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben.
b) Oefen geen overmatige druk en alleen in de lengte van het boorgereedschapuit. Boren kuren buigen en hierdoor breken of een controleverlies of letsel tot gevolg hebben.

4.3 Overige veiligheidsinstructies

Zorg ervoor dat de extra handgreep goed is aangebracht.

Blijft het gereedschap klemmen of haken, dan ontstaan er grote krachten. Houd de machine algijd met beiden handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Draag persoonlijke beschemende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksk Schoenen, gezilgheidshandschoenen, een gezilgheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico op letsel.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op deplaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.

Werk alleen met gereedschap dat op de juiste manier is geplaatst. Controller of het gereedschap goed is bevestigd door er aan te trekken. (Het gereedschap dient eenaar centimeter in axiale richting bewogen te konnen worden.)

Zorg er bij werkzaamheden boven het vloerniveau voor dat de ruimte.daaronder vrij is.

Raak inzetgereedschap of onderdelen in de buurt van het inzetgereedschap Niet direct na het werk aan, waar dat deze zeer heet hunnen zijn en hunnen leiden tot brandwonden.

Een beschadigde of gebarsten extra greed dient te worden verrangen. De machine Niet gebruiken indien de extra handgreep defect is.

Beveilig het werkstuk gegen verschuiven of draaien (bijv. door het vast te zetten met bankschroeven): Haal het accupack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Uit defecte Li-ion-accu-packs kan eenicht zure, brandbare vloeistof lekken!

Wanner accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddelijk onder stromend water afspoelen. Wanner er

accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en Zoek onmiddelijk een arts op voor behandeling!

Bij een defecte machine要去 de accu-pack uit de machine halen.

Led-lampje (1): led-straling nicht direct met optische instrumenten bekijken.

LET OP Niet in de brandende lamp staren.

Transport van Li-ion-accu-packs:

Op de verzending van Li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accu-packs moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventuele ook informatie op bij uw transportbedrijf. Gecertificierde verpakking is bij Metabo verkrijgbaar.

Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes

die worden geproduedd bij het schuren,

zagen, slijpen, boren en ander werk bevatten chemicalien waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien zich:

• lood van loodhoudende verf,
  -mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de bloootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschemingsmiddelen zoals stofmaskers die specialijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materiaalen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving verecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de afvoerluchtstroom van de machine Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
• een afzuinstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en schoon te honden door te stofzuigen. Vegen of blazen wervelt het stof op.
• Zuig of was de beschemende kleding. Nietuitblazen, uitslaan of uitborstelen.

5. Overzicht

Zie pagina 2.

1 Led-lampje (werklicht)
2 Extra handgreep
3 Vleugelschroef (om de boordiepteaanslag in te stellen)
4 Boordiepteaanslag
5 Stofkap
6 Gereedschapvergrendeling
7 Metalen oogje (voor het beveiliggen gegen een val)
8 Schakelknop
9 Metabo VibraTech (MVT)
10 Knop voor continu gebruik (alleen in de gebruiksmodus beitelen)
1 Handgreep
2 Drukschakelaar
13 Knop voor gereduceerde slagkracht (voor werkzaamheden in zacht materiaal)
14 Knop voor de ontgrendeling van het.Accupack
15 Accupack*
16 Knop voor de weergave van de capaciteit *
17 Capaciteits- en signaalindicatie *

• afhankelijk van de uitvoering

6. Ingebruikname

6.1 Montage van de extra handgreep

Om veiligheidsreden.altijd demeegeleverde extra handgreep (2)

gebruiken.

Klemring openen door de extra handgreep (2) waar links te draaien. De extra handgreep kan in de gewennen hoek worden aangebracht. De extra handgreep krachtig vastdraaien.

NEDERLANDSnl

6.2 Accupack

Het accupack (15) voor gebruik opladen.

Laad het accupack bij vermogensverlies weeer op.

U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metaboacculader.

Accupacks hebben een capaciteits- en signaalindicatie (17) (afhankelijk van de uitvoering):
- Druk op knop (16) waarna de laadtoestand worden aangegeven door de LED-lampen.
- Wonneer een led-lampje knippert, is het accupack bijna leeg en moet waar worden opgeladen.

6.3 Accupack verwijderen,plaatsen

Verwijdersen:

Knop voor de accupack-ontgrendeling (14) indrukken en accupack (15) verwijdersen.

Plaatsen:

Accupack (15) erop schuiven tot hij vast klikt.

7. Gebruik

7.1 Instellen van de boordiepteaanslag

Vleugelschroef (3) losdraaien. Boordiepteaanslag

(4)instellen op de gewenste boordiepte.

Vleugelschroef (3) weer vastdraaien.

7.2 Gereedschap plaatsen, uitmelen

Gereedschap-insteekeinde voor het inzetten reinigen en met het bijgevoegde speciale vet ten (toebehoren: best.-nr. 6.31800)! Alleen max gereedschappen gebruiken!

De stofkap (5) verhindert het binnendringen van boorstofijdens het gebruik. Tijdens het uik van het gereedschap erop letten, dat de stap (5) Niet beschadigd is.

Gereedschapplaatsen:

Bij hetplaatsen van het gereedschap dient u de gereedschapsvergrendeling (6) in de voorste positie te houden. Gereedschap draaien en insteken tot het vast klikt. Het gereedschap worden vergrendeld.

Controer of het gereedschap goed is bevestigd door er aan te trekken. (Het wedschap dient eenaar centimeter in axiale ng bewogen te konnen worden.)

Gereedschap verwijderen:

Gereedschapvergrendeling (6) in de pijlichting\ aar achefteren trekken (a) en het gereedschap\ verwijdersen (b). Zie pagina 3.

7.3 Gebruiksmodus en beitelpositie instellen

Hendelbewegingen van de machine met ingespannen beitel vermijden.

Schakelknop (8) alleen gebruiken wanner de motor stilstaat.

U kurz de gewenste functie selecteren door aan de schakelknop (8) te draaien.

Hamerboren

Beitelen

Stand om de beitel in de gewenste positie te draaien.

Positie van de beitel instellen: De beitel kan in verzillende posities worden vergrendeld.

• De beitel monteren.

• De schakelknop (8) in de tussenpositie draaien

• Aan de beitel draaien tot hij zich in de gewenste positie befindt.

• De schakelknop (8) in stand graaien.
• Aan de beitel draaien tot hij vast klikt.

Als u een beitel in de boorhamer aangebracht hebt, gebruik de machine dan uitsluitend in de stand Beitelen

7.4 Slagkracht instellen

Door het drukken van de knop (13)kest u de slagkracht (en het toerental) veranderen (echter nicht wanner de motor is ingeschakeld).

Knop (13) brandt: gereduceerde slagkracht, gereduceerd toerental (ca. 70%

Knop (13) brandt Niet: maximale slagkracht, hoog toerental (100%)

De juiste instelling is een kwestie van ervaring. Voorbeeld: als zachte,broze materialen worden bewerkt of als het uitbreken zo gering möglichkt要去 worden gezchoolden,werkt u met 'gereducerde slagkracht'.

Voor het bewerken van hardere materiaalengebruikt u deinstelling 'maximale slagkracht'.

7.5 In-/uitschakelen

Kortstondige inschakeling:

Om de machine in te schakelen de drukschakelaar (12) indrukken.

Het toerental kan met de drukschakelaar worden veranderd.

Om uit te schakelen de drukschakelaar (12) loslaten.

Continu gebruik (alleen in de gebruiksmodus beitelen

Voor het continu gebruik (alleen in de gebruiksmodus beitelen kan de machine door het indrukken van de knop (10) worden ingeschakeld.

Voor het uitschakelen drukt u opnieuw op de knop (10).

Bij continue inschakeling draait de machine door wanneer hij uit uw handen worden getrokken. Houd de machine waarom.altijd met beiden handen vast aan de hiervoor bestemde handgrepen, zorg ervoor dat u stevig staat en werk geconcentreerd.

7.6 Metabo VibraTech (MVT)

Voor trillingsgereduceerd werken, waardoor degewrichten worden ontzien.

De machine bij de achterste handgreep Niet teichten Niet te zwaar aandrukken. In de middelste stand

(9) worden de trillingen het meest effectief gereduceerd.

7.7 Metalen oogje voor het beveiliggen tegen een val

Het metalen oogje (7) is bedoeld ter bevestiging aan een geschikte, originele Metabo-valbeveiliging. Metalen oogje voor elk gebruik controleren op beschadigingen. De gebruiksaanwijzing van de valbeveiliging lezen en in acht nemen! Laat het gereedschap na iedere val door een waarvoor opgeleidevakman op beschadigingen controleren en zo nodig repareren.

8. Reiniging, onderhoud

Elektrisch gereedschap regelmatig, vaak en grondig door alle luchtspleten uitzuigen of met droge lucht uitblazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag tijdens het schoonmaken veiligheidsbril en stofmasker.

Een beschadigde stofkap (5) dient direct te worden verrangen.

Voor het verrangen van de stofkap (5) de gereedschapsvergrendeling (6) maar achefteren schuiven. De stofpak vastpakken en stevig schuin waar voren eraf trekken. De neue stofkap schuin op de spillplaatsen en stevig vastdrukken.

Het accupack af en toe eruit halen en de contacten van het accupack en de machine met een droge doek afvegen en boorstof verwijderen.

9. Verhelpen van storingen

Metabo veiligheidsuitschakeling: De machine is automatisch UITGESCHAKELD. Bij een plotselinge draaimomentreductie (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) worden de machine uitgeschakeld. Machine met de drukschakelaar (12) uitschakelen. Vervolgens wee inschakelen en normala verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen.

10. Toebehoren

Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accompanies en toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Als de machine worden gebruikt in een houder: de machine veilig bevestigen. Verlies van contrôle kan tot letsel leiden.

Laadapparaten: ASC Ultra, ASC 30-36, ASC 145 DUO, etc.

Accupacks met verschillende capaciteiten. Koop alleen accupacks met een spanning die aansluit bij uw elektrisch gereedschap.

Opmerking: Wij raden het gebruik aan van LiHD-accupacks met minimaal 5,5 Ah.

Bestelnr.: 5,5 Ah 6.25368 (LiHD)

Bestelnr.: 8,0 Ah 6.25369 (LiHD)

Bestelnr.: 10,0 Ah 6.25549 (LiHD) etc.

Complet toebehorenprogramma, zie www.metabo.com of de catalogus.

11. Reparatie

Reparaties aan elektrisch gereedschap mogenuitsluitend door een erkende elektricien wordenuitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dien te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzake gebrukte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dieren afgedankte elektrische gereedschappen geschienen te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

Accupacks Niet in het water gooien.

Ontlaad eerst het.Accupack in het elektrisch gereedschap alvorens het af te voeren. Decontacten gegen kortsluiting beschermen (bijv.met tape isoleren).

Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehonden.

U = spanning van het.Accupack

n1 =toerental bij onbelast draaien

D1 =max.boordiameter in beton met hamerboren

D2 =max. boardiameter in beton met hamerboorkronen

s_max = maximale slagfrequentie

W =energie per slag

m = gewicht zonder netsnoer

Meetgeevens vastgesteld volgens de norm EN 62841.

Toegestane omgevingstemperatuurijdens het gebruik:

-20°C tot 50°C (beperkt vermogen bij

NEDERLANDSnl

temperatureen beneden 0^ircC) .Toegestane omgevingstemperatuur tijdens de opslag: 0^ircC tot 30^ircC

gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 62841: a_h,HD = trillingsemissiewaarde (hamerboren in
beton)

a_{h, Cheq} = trillingsemissiewaarde (beitelen)

K_n,HD/Cheq = onzekerheid (trilling)

Typisch A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveauau

LWA =geluidsvermogensniveauau

K_pA K_WA = onzekerheid

Meetgegevens volgens norm EN 62841.

L_WA(M) =gemeten geluidsvermogensniveau conform 2000/14/EG

LWA(G) = gegarandeerd geluidsvermogensniveau conform 2000/14/EG

Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.

Draag gehoorbescherming!
