BRUKSANVISNING KHA 18 LTX BL 40 METABO

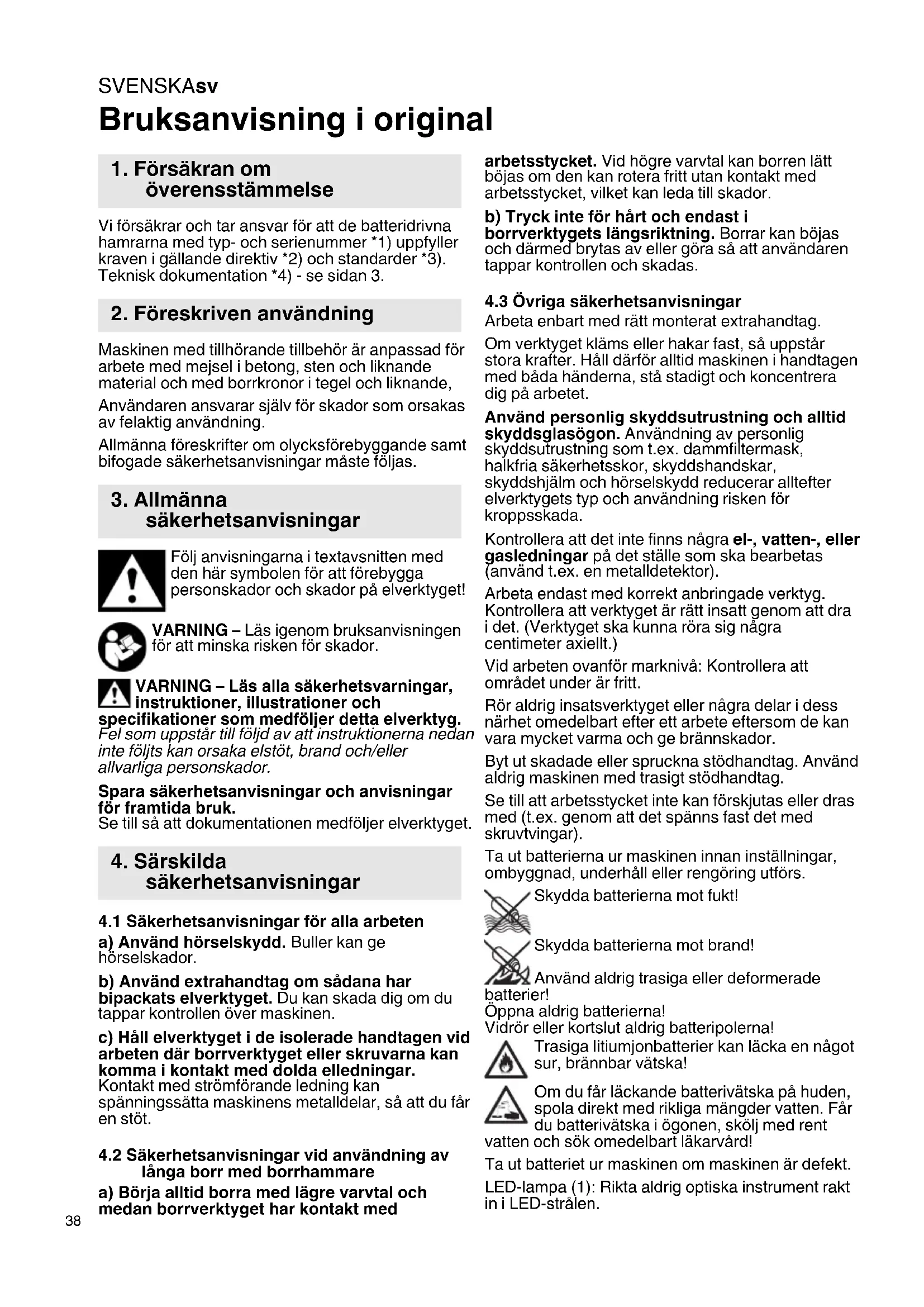

Bruksanvisning i original Vi försäkrar och tar ansvar för att de batteridrivna hamrarna med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sidan 3. Maskinen med tillhörande tillbehör är anpassad för arbete med mejsel i betong, sten och liknande material och med borrkronor i tegel och liknande, Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

4.1 Säkerhetsanvisningar för alla arbeten

a) Använd hörselskydd. Buller kan ge hörselskador. b) Använd extrahandtag om sådana har bipackats elverktyget. Du kan skada dig om du tappar kontrollen över maskinen. c) Håll elverktyget i de isolerade handtagen vid arbeten där borrverktyget eller skruvarna kan komma i kontakt med dolda elledningar. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

4.2 Säkerhetsanvisningar vid användning av

långa borr med borrhammare a) Börja alltid borra med lägre varvtal och medan borrverktyget har kontakt med arbetsstycket. Vid högre varvtal kan borren lätt böjas om den kan rotera fritt utan kontakt med arbetsstycket, vilket kan leda till skador. b) Tryck inte för hårt och endast i borrverktygets längsriktning. Borrar kan böjas och därmed brytas av eller göra så att användaren tappar kontrollen och skadas.

4.3 Övriga säkerhetsanvisningar

Arbeta enbart med rätt monterat extrahandtag. Om verktyget kläms eller hakar fast, så uppstår stora krafter. Håll därför alltid maskinen i handtagen med båda händerna, stå stadigt och koncentrera dig på arbetet. Använd personlig skyddsutrustning och alltid skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshandskar, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Kontrollera att det inte finns några el-, vatten-, eller gasledningar på det ställe som ska bearbetas (använd t.ex. en metalldetektor). Arbeta endast med korrekt anbringade verktyg. Kontrollera att verktyget är rätt insatt genom att dra i det. (Verktyget ska kunna röra sig några centimeter axiellt.) Vid arbeten ovanför marknivå: Kontrollera att området under är fritt. Rör aldrig insatsverktyget eller några delar i dess närhet omedelbart efter ett arbete eftersom de kan vara mycket varma och ge brännskador. Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag. Se till att arbetsstycket inte kan förskjutas eller dras med (t.ex. genom att det spänns fast det med skruvtvingar). Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Skydda batterierna mot fukt! Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna! Vidrör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Ta ut batteriet ur maskinen om maskinen är defekt. LED-lampa (1): Rikta aldrig optiska instrument rakt in i LED-strålen.

2. Föreskriven användning

säkerhetsanvisningar

OBS Titta inte in i den brinnande lampan. Transport av litiumjonbatterier: Frakt av litiumjonbatterier regleras av bestämmelserna för farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo. Skicka endast batterier om kåpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sida 2. 1 LED-lampa (arbetsbelysning) 2 Stödhandtag 3 Vingskruv (för att ställa in djupanslaget) 4 Djupanslag 5 Dammskyddskåpa 6 Verktygslås 7 Metallögla (för fallsäkring) 8 Vred 9 Metabo VibraTech (MVT) 10 Knapp för permanent påslagning (endast i driftläget mejsling) 11 Handtag 12 Strömbrytare 13 Knapp för reducerad slagstyrka (för arbete i mjukt material) 14 Knapp för att lossa batteriet 15 Batteri * 16 Laddindikeringsknapp * 17 Ladd- och signalindikering *

• beroende på utförande

6.1 Montera stödhandtaget

Av säkerhetsskäl ska du alltid använda medföljande stödhandtag (2). Öppna klämringen genom att vrida stödhandtaget (2) åt vänster. Stödhandtaget går att låsa i vilken vinkel du vill. Dra åt stödhandtaget ordentligt.

Ladda batteriet (15) före användning. Ladda batteriet när effekten avtar. Anvisningar för laddning av batteripaketet finns i bruksanvisningen till Metabo-laddaren. Batteripaket har en kapacitets- och signalindikering (17) (beroende på utrustning): - Tryck på knappen (16), så ger LED-lamporna laddindikering. - Om en LED-lampa blinkar, så är batteriet nästan urladdat och kräver laddning igen.

6.3 Ta ut, sätta i batteriet

Ta av: Tryck på knappen för upplåsning av batteriet (14) och dra bort batteriet (15). Montering: Skjut på batteriet (15) tills det snäpper fast.

7.1 Justering av anslagsstopp

Lossa vingskruven (3). Ställ in djupanslaget (4) på det borrdjup du vill ha. Dra åt vingskruven (3) igen.

7.2 Anbringa, ta bort verktyg

Rengör verktygets insticksände innan du använder verktyget och smörj in änden med det specialfett som ingår i leveransen (som tillbehör: Beställnings-nr. 6.31800)! Använd endast verktyg av typen SDS-max!

7. AnvändningSVENSKAsv

Med dammskyddskåpan (5) hindras borrdamm från att tränga in under drift. När verktyget tas i bruk måste man vara varsam så att dammskyddskåpan (5) inte tillfogas skada. Sätta in ett verktyg: När du använder verktyget ser du till att verktygslåset (6) är i det främsta läget. Vrid verktyget och för in det tills det hakar fast. Verktyget låses. Kontrollera att verktyget är rätt insatt genom att dra i det. (Verktyget ska kunna röra sig några centimeter axiellt.) Borttagning av verktyget: Dra chucklåsningen (6) bakåt i pilens riktning (a) och ta bort verktyget (b). Se sidan 3.

7.3 Inställning av driftsätt och

mejselposition Försök att inte häva med maskinen när mejseln sitter i. Motorn ska stå still när du använder växelväljaren (8). Välj det driftsätt du vill ha genom att vrida på vredet (8). Hammarborrning Mejsling Läge där mejseln kan vridas till önskad position. Ställ in mejselpositionen : Mejseln kan låsas i olika positioner. - Sätt in mejseln. - Vrid vredet (8) till mellanläget . - Vrid mejseln tills den är i det läge du vill ha den. - Vrid vredet (8) till läge . - Vrid mejseln tills den snäpper fast. Med mejsel insatt i maskinen får den uteslutande användas i driftsätt Mejsling .

7.4 Ställa in slagstyrka

Tryck på knappen (13) för att anpassa slagstyrkan (och varvtalet) (dock inte medan motorn är igång). Knappen (13) lyser: reducerad slagstyrka, reducerat varvtal (ca 70 %) Knappen (13) är släckt: maximal slagstyrka, högt varvtal (100 %) Den rätta inställningen är en fråga om erfarenhet. Exempel: Använd reducerad slagstyrka för att bearbeta mjuka, spröda materiel eller när det finns risk för att materialet spricker. Använd maximal slagstyrka för att bearbeta hårdare material.

Kortare användning: Du slår på maskinen genom att trycka på strömbrytaren (12). Du ändrar varvtalet genom att trycka in strömbrytaren. Du slår av genom att släppa strömbrytaren (12). Permanent påslagning (endast i driftläget mejsling ): För permanent påslagning (endast i driftläget mejsling ) ska maskinen slås på med knappen (10). Tryck på knappen (10) igen för att slå från maskinen. Vid permanent påslagning fortsätter maskinen att arbeta om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet.

7.6 Metabo VibraTech (MVT)

Jobba med mindre vibrationer och skona lederna. Tryck inte för lätt eller för hårt på maskinens bakre handtag. Vibrationerna dämpas effektivast i mittläget (9).

7.7 Metallögla för fallsäkring

Metallöglan (7) används för förankring av ett lämpligt säkringsbälte för verktyg i original från Metabo. Kontrollera om metallöglan är skadad före varje användning. Läs och beakta bruksanvisningen till säkringsbältet för verktyg! Låt en utbildad person kontrollera om maskinen är skadad varje gång den faller ned och reparera den vid behov. Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och andningsmask. Om man påträffar en skadad dammskyddskåpa (5) måste den omedelbart bytas ut. När dammskyddskåpan behöver bytas ut (5) skjuter man verktygslåsen (6) bakåt. Fatta tag i dammskyddskåpan och dra av den snett framåt. Placera den nya dammskyddskåpan snett på spindeln och tryck fast ordentligt. Ta emellanåt bort batteriet och torka av kontaktområdet mellan batteri och maskin med en torr trasa och avlägsna borrdamm. Metabo säkerhetsavstängning: maskinen SLÅR AV av sig själv. Maskinen slår av om varvtalet plötsligt minskar (t.ex. om skivan nyper eller du får ett kast). Slå av maskinen med strömbrytaren (12). Slå på igen och fortsätt att jobba som vanligt. Försök att undvika att maskinen nyper. Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.

8. Rengöring, underhåll

9. Åtgärdande av fel

Montera tillbehör på ett säkert sätt. O maskinen körs i en hållare: Se till att maskinen sitter fast ordentligt. Du kan skada dig om du tappar kontrollen över maskinen. Laddare: ASC Ultra, ASC 30-36, ASC 145 DUO, etc. Batterier med olika kapacitet. Köp bara batterier som har samma spänning som ditt eget elverktyg. Obs: Vi rekommenderar användning av LiHD- batteripaket på minst 5,5 Ah. Best.nr: 5,5 Ah 6.25368 (LiHD) Best.nr: 8,0 Ah 6.25369 (LiHD) Best.nr: 10,0 Ah 6.25549 (LiHD) osv. Vårt kompletta tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elek- triska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Släng aldrig batterier i vatten. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Förklaringar till uppgifterna finns på sida 3. Med reservation för tekniska ändringar. U =batterispänning

=varvtal vid tomgång

max =maximal slagfrekvens W =Energi vid enskilt slag C =antal mejselpositioner m =Vikt utan sladd Mätvärdena är uppmätta enligt EN 62841. Tillåten omgivningstemperatur under drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C Likström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 62841:

h, Cheq =vibrationsemissionsvärde (mejsling)

h,HD/Cheq = onoggrannhet (vibrationer) Typisk A-värderad bullernivå

= onoggrannhet Mätvärdena är uppmätta enligt EN 62841.

WA(M) =uppmätt ljudeffektnivå enligt 2000/14/EG

WA(G) =garanterad ljudeffektnivå enligt 2000/14/

Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd!
