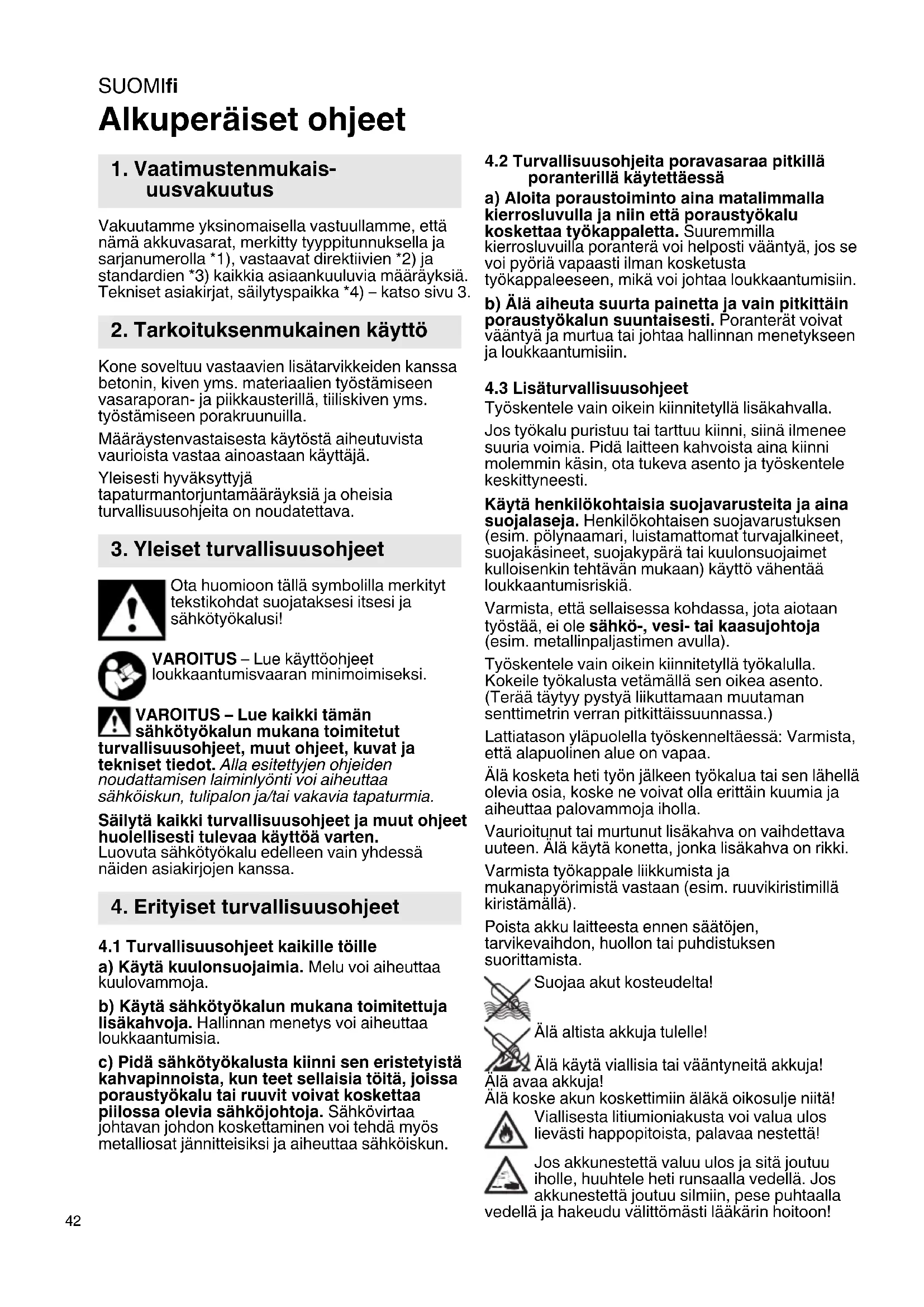

Alkuperäiset ohjeet Vakuutamme yksinomaisella vastuullamme, että nämä akkuvasarat, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3. Kone soveltuu vastaavien lisätarvikkeiden kanssa betonin, kiven yms. materiaalien työstämiseen vasaraporan- ja piikkausterillä, tiiliskiven yms. työstämiseen porakruunuilla. Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava. Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi! VAROITUS – Lue käyttöohjeet loukkaantumisvaaran minimoimiseksi. VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusohjeet, muut ohjeet, kuvat ja tekniset tiedot. Alla esitettyjen ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia tapaturmia. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.

4.1 Turvallisuusohjeet kaikille töille

a) Käytä kuulonsuojaimia. Melu voi aiheuttaa kuulovammoja. b) Käytä sähkötyökalun mukana toimitettuja lisäkahvoja. Hallinnan menetys voi aiheuttaa loukkaantumisia. c) Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa poraustyökalu tai ruuvit voivat koskettaa piilossa olevia sähköjohtoja. Sähkövirtaa johtavan johdon koskettaminen voi tehdä myös metalliosat jännitteisiksi ja aiheuttaa sähköiskun.

4.2 Turvallisuusohjeita poravasaraa pitkillä

poranterillä käytettäessä a) Aloita poraustoiminto aina matalimmalla kierrosluvulla ja niin että poraustyökalu koskettaa työkappaletta. Suuremmilla kierrosluvuilla poranterä voi helposti vääntyä, jos se voi pyöriä vapaasti ilman kosketusta työkappaleeseen, mikä voi johtaa loukkaantumisiin. b) Älä aiheuta suurta painetta ja vain pitkittäin poraustyökalun suuntaisesti. Poranterät voivat vääntyä ja murtua tai johtaa hallinnan menetykseen ja loukkaantumisiin.

4.3 Lisäturvallisuusohjeet

Työskentele vain oikein kiinnitetyllä lisäkahvalla. Jos työkalu puristuu tai tarttuu kiinni, siinä ilmenee suuria voimia. Pidä laitteen kahvoista aina kiinni molemmin käsin, ota tukeva asento ja työskentele keskittyneesti. Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakäsineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. Varmista, että sellaisessa kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. metallinpaljastimen avulla). Työskentele vain oikein kiinnitetyllä työkalulla. Kokeile työkalusta vetämällä sen oikea asento. (Terää täytyy pystyä liikuttamaan muutaman senttimetrin verran pitkittäissuunnassa.) Lattiatason yläpuolella työskenneltäessä: Varmista, että alapuolinen alue on vapaa. Älä kosketa heti työn jälkeen työkalua tai sen lähellä olevia osia, koske ne voivat olla erittäin kuumia ja aiheuttaa palovammoja iholla. Vaurioitunut tai murtunut lisäkahva on vaihdettava uuteen. Älä käytä konetta, jonka lisäkahva on rikki. Varmista työkappale liikkumista ja mukanapyörimistä vastaan (esim. ruuvikiristimillä kiristämällä). Poista akku laitteesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista. Suojaa akut kosteudelta! Älä altista akkuja tulelle! Älä käytä viallisia tai vääntyneitä akkuja! Älä avaa akkuja! Älä koske akun koskettimiin äläkä oikosulje niitä! Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, palavaa nestettä! Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

1. Vaatimustenmukais-

2. Tarkoituksenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMI fi

Poista akku viallisesta koneesta. LED-valo (1): Älä katso LED-sädettä suoraan optisilla instrumenteilla. HUOMIO Älä tuijota palavaan lamppuun. Litiumioniakkujen kuljetus: Litiumioniakkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää voimassa olevista määräyksistä, kun lähetät litiumioniakkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta. Lähetä akku vain, kun kotelo on ehjä eikä nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista koskettimet oikosululta (esim. eristä teipillä). Pölyrasituksen vähentäminen: VAROITUS – Jotkut pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn liittyviä haittoja. Esimerkkejä näistä kemikaaleista ovat: - lyijy lyijyä sisältävistä maaleista - mineraalipöly tiilistä, sementistä tai muista muuratuista rakenteista - arseeni ja kromi kemiallisesti käsitellystä puusta. Altistumisesi näille vaaratekijöille riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttaman altistumisen vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja käytä hyväksyttyjä suojavarusteita, esim. töihin tarkoitettuja pölymaskeja, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia. Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöön. Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa ohjeet ja kansalliset määräykset (esim. työsuojelumääräykset, hävittäminen). Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön. Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää. Käytä sopivaa pölynimuria. Vähennä pölyn muodostumista seuraavasti: - Älä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin. - Käytä imuria ja/tai ilmanpuhdistinta. - Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä. - Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä. Katso sivu 2. 1 LED-valo (työvalo) 2 Lisäkahva 3 Siipiruuvi (poraussyvyyden rajoittimen säätöön) 4 Poraussyvyyden rajoitin 5 Pölysuojus 6 Työkalun lukitus 7 Metallirengas (putoamisen estämiseksi) 8 Kytkentänuppi 9 Metabo VibraTech (MVT) 10 Painike kestokytkentään (vain käyttötavassa piikkaus) 11 Kahva 12 Painokytkin 13 Painike rajoitetulle iskuvoimalle (työskennellessä pehmeän materiaalin kanssa) 14 Painike akun lukituksen vapauttamiseen 15 Akku * 16 Kapasiteettinäytön painike * 17 Kapasiteetti- ja signaalinäyttö * *riippuu varusteista

6.1 Lisäkahvan asennus

Käytä turvallisuussyistä aina mukana toimitettua lisäkahvaa (2). Avaa lukkorengas kiertämällä lisäkahvasta (2) vasemmalle. Lisäkahva voidaan kiinnittää haluttuun kulmaan. Kiristä lisäkahva pitävästi paikalleen.

Lataa akku (15) ennen käyttöä. Lataa akku uudelleen sen tehon laskiessa. Akun latausohjeet löydät Metabo-laturin käyttöohjeesta. Akuissa on kapasiteetti- ja signaalinäyttö (17) (varustuksesta riippuvainen): - Painiketta (16) painamalla LED-valoilla näytetään lataustila. - Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja se on jälleen ladattava.

6.3 Akun irrottaminen ja kiinnittäminen

Irrottaminen: Paina akun avauspainiketta (14) ja irrota akku (15). Kiinnittäminen: Työnnä akku (15) paikalleen siten, että se lukittuu.

7.1 Poraussyvyyden rajoittimen säätö

Avaa siipiruuvi (3). Säädä poraussyvyyden rajoitin (4) haluamallesi poraussyvyydelle. Kiristä siipiruuvi (3) jälleen.

7.2 Työkalun asettaminen, poistaminen

Puhdista työkalun kiinnityspää ennen käyttöä ja voitele se mukanaolevalla erikoisrasvalla (lisätarvikkeena: tilausnro 6.31800)! Käytä vain SDS-max työkaluja! Pölysuojus (5) estää porauspölyn tunkeutumisen sisään käytön aikana. Varmista työkalua käyttäessä, ettei pölysuojusta (5) vaurioiteta. Työkalun asettaminen: Työkalua käytettäessä työkalun lukitus (6) on pidettävä etummaisessa asennossa. Käännä työkalua ja työnnä se paikalleen lukitukseen asti. Työkalu lukittuu automaattisesti. Kokeile työkalusta vetämällä sen oikea asento. (Terää täytyy pystyä liikuttamaan muutaman senttimetrin verran pitkittäissuunnassa.) Poista käyttövaruste: Vedä terän lukitusta (6) nuolen suuntaan taaksepäin (a) ja ota terä pois (b). Katso sivua 3.

7.3 Käyttötavan ja piikkausasennon säätö

Vältä vivun liikkeitä koneella, kun piikkausterä on paikallaan. Käytä kytkentänuppia (8) vain silloin, kun moottori on pysäytetty. Haluttu käyttötapa voidaan valita kääntämällä kytkentänupista (8). Iskuporaus Piikkaus Piikkausterän asennon kääntäminen haluttuun asentoon. Piikkausterän asennon säätö: Terä voidaan kiinnittää eri asentoon. - Laita terä paikalleen. - Käännä kytkentänuppi (8) väliasentoon . - Käännä piikkausterää, kunnes se on haluamassasi asennossa. - Käännä kytkentänuppi (8) asentoon . - Käännä piikkausterää, kunnes se lukittuu paikalleen. Kun piikkausterä on kiinnitetty koneeseen, konetta saa käyttää vain piikkaukseen.

7.4 Iskuvoimakkuuden säätö

Painiketta (13) painamalla voit muuttaa iskuvoimakkuutta (ja pyörimisnopeutta) (ei kuitenkaan moottorin käydessä). Painike (13) palaa: rajoitettu iskuvoimakkuus, rajoitettu pyörimisnopeus (noin 70 %) Painike (13) ei pala: maksimaalinen iskuvoimakkuus, korkea pyörimisnopeus (100 %) Oikea säätö riippuu kokemuksesta. Esimerkki: kun haluat työstää pehmeitä ja hauraita materiaaleja tai murtaa pintaa varovasti, aseta kytkin asentoon ”rajoitettu iskuvoimakkuus”. Kovempien materiaalien käsittelyyn käytä asetusta ”maksimaalinen iskuvoimakkuus”.

7.5 Päälle-/poiskytkeminen

Hetkellisen käytön päällekytkeminen: Koneen päällekytkemiseksi paina painokytkintä (12). Kierroslukua voidaan muuttaa painokytkintä painamalla. Kytke pois päältä vapauttamalla painokytkin (12). Kestokytkentä (vain käyttötavassa piikkaus ): Kestokytkentää (vain käyttötavassa piikkaus ) varten kone voidaan kytkeä päälle painiketta (10) painamalla. Sammuta kone painamalla uudelleen painiketta (10). Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Sen vuoksi laitteen kahvoista on aina pidettävä kiinni, otettava tukeva asento ja työskenneltävä keskittyneesti.

7.6 Metabo VibraTech (MVT)

Vähemmän käsiin kohdistuvaa tärinää ja siten nivelille ystävällinen työskentely. Älä paina konetta takakahvasta liian kevyesti tai liian kovaa. Keskiasennossa (9) tärinää vähennetään kaikkein tehokkaimmin.

7.7 Metallirengas putoamisen estämiseksi

Metallirengas (7) on tarkoitettu sopivan Metabon alkuperäisen työkalun turvahihnan kiinnitykseen. Tarkasta metallirengas aina ennen käyttöä vaurioiden varalta. Lue ja huomioi työkalun turvahihnan käyttöohje! Anna kone jokaisen putoamisen jälkeen alan ammattilaisen tarkastettavaksi vaurioiden varalta ja tarvittaessa korjattavaksi. Imuroi sähkölaitteiden ilmakanavat säännöllisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sähkölaite ensin energiansaannista ja käytä suojalaseja ja hengityksensuojainta. Vaurioitunut pölysuojus (5) on vaihdettava välittömästi. Pölysuojuksen (5) vaihdossa työnnä työkalun lukitus (6) taakse. Ota kiinni pölysuojuksesta ja vedä voimakkaasti vinosti eteen. Aseta uusi pölysuojus vinosti karaan ja paina voimakkaasti. Poista akku silloin tällöin ja pyyhi akun ja koneen kontaktialue kuivalla liinalla ja poista porauspöly. Metabo-varokatkaisu: Koneen toiminta on KATKENNUT automaattisesti. Jos kierrosluku laskee yllättäen (mikä voi tapahtua esim. äkillisen jumiutumisen tai takaiskun johdosta), kone kytkeytyy pois päältä. Kytke kone pois päältä painokytkimellä (12). Kytke laite uudelleen päälle ja työskentele normaalisti edelleen. Vältä laitteen jumittumista.

8. Puhdistus, huolto

9. Häiriön korjausSUOMI fi

Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless Alliance System) akkuja ja lisävarusteita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Kiinnitä lisätarvikkeet pitävästi paikoilleen. Jos konetta käytetään telineessä: Kiinnitä kone tukevasti. Hallinnan menetys voi aiheuttaa loukkaantumisia. Latauslaitteet: ASC ultra, ASC 30-36, ASC 145 DUO ym. Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva. Huomautus: Suosittelemme käyttämään LiHD- akkua vähintään 5,5 Ah. Tilausnro: 5,5 Ah 6.25368 (LiHD) Tilausnro: 8,0 Ah 6.25369 (LiHD) Tilausnro: 10,0 Ah 6.25549 (LiHD) ym. Lisätarvikkeiden täydellinen valikoima, katso www.metabo.com tai luettelo. Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elekt- roniikkalaiteromua koskevan EU-direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erik- seen ja toimitettava ympäristöä säästävään kierrä- tykseen. Älä heitä akkuja veteen. Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista koskettimet oikosululta (esim. eristä teipillä). Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen. U =akun jännite

=kierrosluku kuormittamattomana

=porauksen maksimihalkaisija betoniin vasaraporanterillä

=porauksen maksimihalkaisija betoniin vasaraporakruunuilla

max =maks. iskuluku W =yksittäisiskuvoima C =terän asentojen määrä m =paino ilman verkkojohtoa Mittausarvot ilmoitettu EN 62841 mukaan. Sallittu ympäristön lämpötila käytettäessä: -20 °C ... +50 °C (rajoitettu teho alle 0 °C lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C. Tasavirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun tai terien kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet. Tärinän kokonaisarvo (kolmen suunnan vektorien summa), määritetty EN 62841 mukaan:

h, HD =värähtelyn säteilyarvo (vasaraporaus betoniin)

h, Cheq =värähtelyarvo (piikkaus)

h,HD/Cheq =epävarmuus (värähtely) Tyypillinen A-painotettu äänitaso:

= epävarmuus Mittausarvot ilmoitettu EN 62841 mukaan.

WA(M) =mitattu äänen tehotaso 2000/14/EY mukaan

WA(G) =taattu äänentehotaso 2000/14/EY mukaan Käytössä melutaso voi ylittää 80 dB (A). Käytä kuulosuojaimia!
