BEDIENUNGSANLEITUNG KHA 18 LTX BL 40 METABO

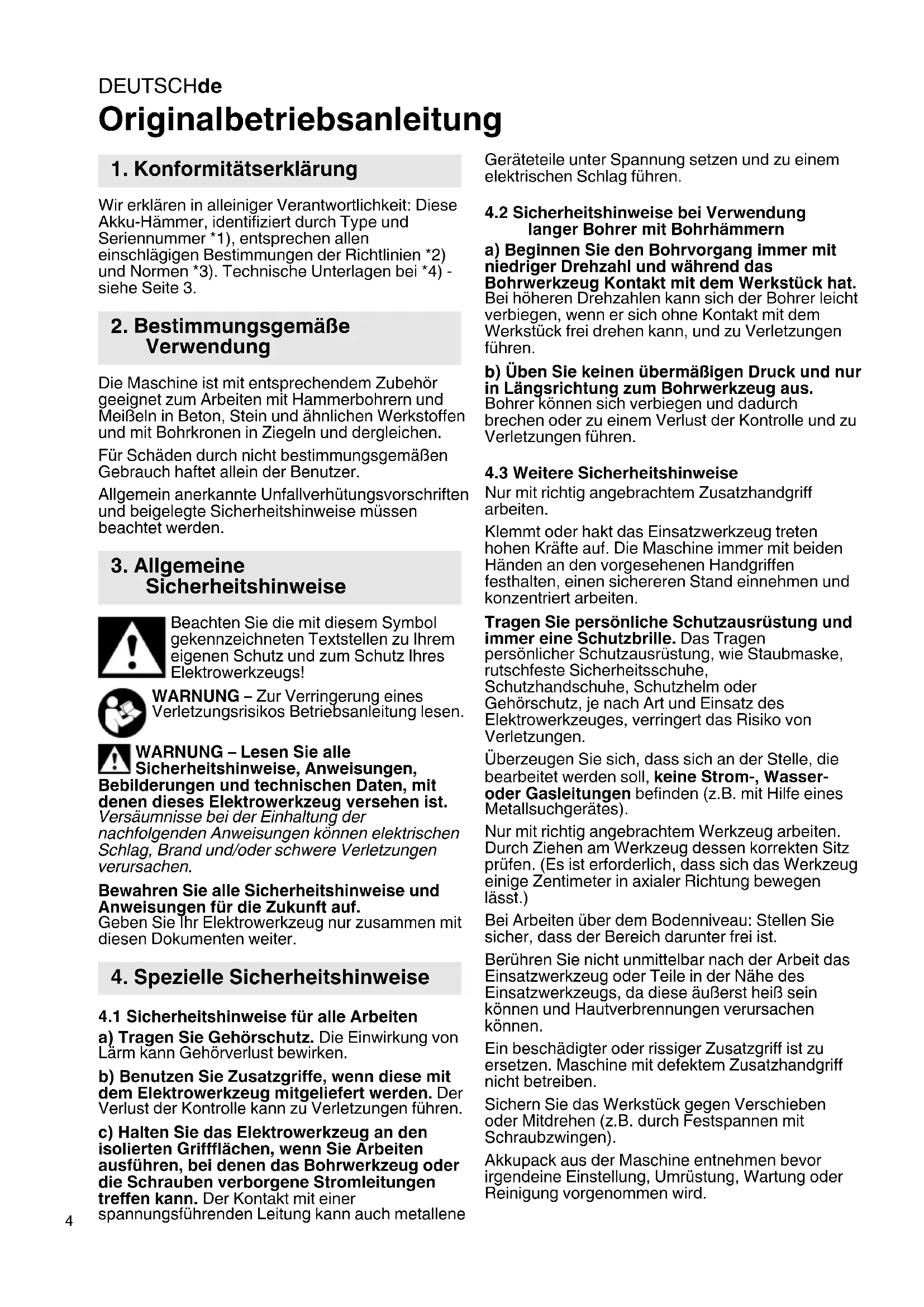

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Hämmer, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. Die Maschine ist mit entsprechendem Zubehör geeignet zum Arbeiten mit Hammerbohrern und Meißeln in Beton, Stein und ähnlichen Werkstoffen und mit Bohrkronen in Ziegeln und dergleichen. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4.1 Sicherheitshinweise für alle Arbeiten

a) Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. b) Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen. c) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Bohrwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

4.2 Sicherheitshinweise bei Verwendung

langer Bohrer mit Bohrhämmern a) Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während das Bohrwerkzeug Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen. b) Üben Sie keinen übermäßigen Druck und nur in Längsrichtung zum Bohrwerkzeug aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

4.3 Weitere Sicherheitshinweise

Nur mit richtig angebrachtem Zusatzhandgriff arbeiten. Klemmt oder hakt das Einsatzwerkzeug treten hohen Kräfte auf. Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sichereren Stand einnehmen und konzentriert arbeiten. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhandschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes). Nur mit richtig angebrachtem Werkzeug arbeiten. Durch Ziehen am Werkzeug dessen korrekten Sitz prüfen. (Es ist erforderlich, dass sich das Werkzeug einige Zentimeter in axialer Richtung bewegen lässt.) Bei Arbeiten über dem Bodenniveau: Stellen Sie sicher, dass der Bereich darunter frei ist. Berühren Sie nicht unmittelbar nach der Arbeit das Einsatzwerkzeug oder Teile in der Nähe des Einsatzwerkzeugs, da diese äußerst heiß sein können und Hautverbrennungen verursachen können. Ein beschädigter oder rissiger Zusatzgriff ist zu ersetzen. Maschine mit defektem Zusatzhandgriff nicht betreiben. Sichern Sie das Werkstück gegen Verschieben oder Mitdrehen (z.B. durch Festspannen mit Schraubzwingen). Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCH de

Akkupacks vor Nässe schützen! Akkupacks nicht dem Feuer aussetzen! Keine defekten oder deformierten Akkupacks verwenden! Akkupacks nicht öffnen! Kontakte der Akkupacks nicht berühren oder kurzschließen! Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung! Bei einer defekten Maschine den Akkupack aus der Maschine nehmen. LED-Leuchte (1): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten. ACHTUNG Nicht in die brennende Leuchte starren. Transport von Li-Ion-Akkupacks: Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich. Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren). Staubbelastung reduzieren: WARNUNG - Einige Stäube, die durch Sandpapierschleifen, Sägen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind: - Blei aus bleihaltigem Anstrich, - mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und - Arsen und Chrom aus chemisch behandeltem Holz. Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden. Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen. Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung). Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld. Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung. Verwenden Sie eine geeignete Staubabsaugung. Verringern Sie die Staubbelastung indem Sie: - die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten, - eine Absauganlage und/oder einen Luftreiniger einsetzen, - den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf. - Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten. Siehe Seite 2. 1 LED-Leuchte (Arbeitslicht) 2 Zusatzhandgriff 3 Flügelschraube (zum Einstellen des Bohrtiefenanschlags) 4 Bohrtiefenanschlag 5 Staubschutzkappe 6 Werkzeugverriegelung 7 Metallöse (zur Absturzsicherung) 8 Schaltknopf 9 Metabo VibraTech (MVT) 10 Taste für Dauereinschaltung (nur in Betriebsart Meißeln) 11 Handgriff 12 Schalterdrücker 13 Taste für reduzierte Schlagstärke (für Arbeiten in weichem Material) 14 Taste zur Akkupack-Entriegelung 15 Akkupack * 16 Taste der Kapazitätsanzeige * 17 Kapazitäts- und Signalanzeige *

• ausstattungsabhängig

6.1 Montage des Zusatzhandgriffes

Aus Sicherheitsgründen stets den mitgelieferten Zusatzhandgriff (2) verwenden. Klemmring durch Linksdrehen des Zusatzhandgriffs (2) lösen. Der Zusatzhandgriff kann im gewünschten Winkel angebracht werden. Den Zusatzhandgriff kräftig festziehen.

6. InbetriebnahmeDEUTSCHde

Vor der Benutzung den Akkupack (15) aufladen. Laden Sie den Akkupack bei Leistungsabfall wieder auf. Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo- Ladegerätes. Akkupacks haben eine Kapazitäts- und Signalanzeige (17) (ausstattungsabhängig): - Taste (16) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt. - Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden.

6.3 Akkupack entnehmen, einsetzen

Entnehmen: Taste zur Akkupack-Entriegelung (14) drücken und Akkupack (15) abziehen. Einsetzen: Akkupack (15) bis zum Einrasten aufschieben.

7.1 Verstellen des Bohrtiefenanschlags

Flügelschraube (3) lösen. Bohrtiefenanschlag (4) auf die gewünschte Bohrtiefe einstellen. Flügelschraube (3) wieder festziehen.

7.2 Werkzeug anbringen, entnehmen

Werkzeug-Einsteckende vor dem Einsetzen reinigen und mit beiliegendem Spezialfett fetten (als Zubehör: Best.-Nr. 6.31800)! Nur SDS- max Werkzeuge einsetzen! Die Staubschutzkappe (5) verhindert das Eindringen von Bohrstaub während des Betriebes. Beim Einsetzen des Werkzeugs darauf achten, dass die Staubschutzkappe (5) nicht beschädigt wird. Werkzeug anbringen: Beim Einsetzen des Werkzeugs die Werkzeugverriegelung (6) in der vorderen Stellung halten. Werkzeug drehen und bis zum Einrasten einstecken. Das Werkzeug wird verriegelt. Durch Ziehen am Werkzeug dessen korrekten Sitz prüfen. (Es ist erforderlich, dass sich das Werkzeug einige Zentimeter in axialer Richtung bewegen lässt.) Werkzeug entnehmen: Werkzeugverriegelung (6) in Pfeilrichtung nach hinten ziehen (a) und Werkzeug entnehmen (b). Siehe Seite 3.

7.3 Betriebsart und Meißelposition einstellen

Hebelbewegungen an der Maschine mit eingespanntem Meißel vermeiden. Schaltknopf (8) nur bei Stillstand des Motors betätigen. Durch Verdrehen des Schaltknopfs (8) können Sie die gewünschte Betriebsart wählen. Hammerbohren Meißeln Stellung um den Meißel in die gewünschte Position zu verdrehen. Position des Meißels einstellen: Der Meißel kann in verschiedenen Positionen arretiert werden. - Den Meißel einsetzen. - Den Schaltknopf (8) in die Zwischenstellung drehen . - Den Meißel drehen, bis er sich in der gewünschten Position befindet. - Den Schaltknopf (8) in Stellung drehen. - Den Meißel drehen, bis er einrastet. Bei eingesetztem Meißel die Maschine ausschließlich in Betriebsart Meißeln betreiben.

7.4 Schlagstärke einstellen

Durch Drücken der Taste (13) können Sie die Schlagstärke (und die Drehzahl) verändern (Jedoch nicht während der Motor läuft). Taste (13) leuchtet: reduzierte Schlagstärke, reduzierte Drehzahl (ca. 70%) Taste (13) leuchtet nicht: maximale Schlagstärke, hohe Drehzahl (100%) Die richtige Einstellung ist Erfahrungssache. Beispiel: wenn weiche, spröde Materialien bearbeitet werden oder wenn das Ausbrechen gering gehalten werden soll, arbeiten Sie mit „reduzierter Schlagstärke“. Für das Bearbeiten härterer Materialien verwenden Sie die Einstellung „maximale Schlagstärke“.

7.5 Ein-/Ausschalten

Momentaneinschaltung: Zum Einschalten der Maschine Schalterdrücker (12) drücken. Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden. Zum Ausschalten Schalterdrücker (12) loslassen. Dauereinschaltung (nur in Betriebsart Meißeln ): Für Dauereinschaltung (nur in Betriebsart Meißeln ) kann die Maschine durch Drücken der Taste (10) eingeschaltet werden. Zum Ausschalten die Taste (10) erneut drücken. Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der Hand gerissen wird. Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

7.6 Metabo VibraTech (MVT)

Für vibrationsreduziertes und dadurch gelenkschonendes Arbeiten. Die Maschine am hinteren Handgriff nicht zu leicht und nicht zu stark andrücken. In der mittleren Stellung (9) werden die Vibrationen am wirkungsvollsten reduziert.

7. BenutzungDEUTSCH de

7.7 Metallöse zur Absturzsicherung

Die Metallöse (7) ist bestimmt zum Anbringen eines geeigneten, originalen Metabo- Werkzeugsicherungsgurts. Metallöse vor jedem Gebrauch auf Beschädigungen überprüfen. Die Betriebsanleitung des Werkzeugsicherungsgurts lesen und beachten! Lassen Sie die Maschine nach jedem Sturz durch eine ausgebildete Fachkraft auf Beschädigungen untersuchen und gegebenenfalls reparieren. Elektrowerkzeug regelmäßig, häufig und gründlich durch alle Luftschlitze aussaugen oder mit trockener Luft ausblasen. Trennen Sie vorher das Elektrowerkzeug von der Energieversorgung und tragen Sie dabei Schutzbrille und Staubmaske. Eine beschädigte Staubschutzkappe (5) ist sofort auszutauschen. Zum Auswechseln der Staubschutzkappe (5) die Werkzeugverriegelung (6) nach hinten schieben. Die Staubschutzkappe fassen und kräftig schräg nach vorn abziehen. Die neue Staubschutzkappe schräg auf die Spindel ansetzen und stark aufdrücken. Den Akkupack gelegentlich abnehmen und den Kontaktbereich von Akkupack und Maschine mit einem trockenen Tuch abwischen und Bohrstaub entfernen. Metabo Sicherheitsabschaltung: Die Maschine wurde selbsttätig ABGESCHALTET. Bei plötzlicher Drehzahlreduktion (wie sie z.B. bei einer plötzlichen Blockierung oder einem Rückschlag auftritt) wird die Maschine abgeschaltet. Maschine am Schalterdrücker (12) ausschalten. Danach wieder einschalten und normal weiterarbeiten. Vermeiden sie weitere Blockierungen. Verwenden Sie nur original Metabo- oder CAS- (Cordless Alliance System) Akkupacks und Zubehör. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Zubehör sicher anbringen. Wird die Maschine in einem Halter betrieben: Die Maschine sicher befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen. Ladegeräte: ASC Ultra, ASC 30-36, ASC 145 DUO, etc. Akkupacks verschiedener Kapazitäten. Kaufen Sie nur Akkupacks mit der zu Ihrem Elektrowerkzeug passenden Spannung. Hinweis: Wir empfehlen die Verwendung von LiHD-Akkupacks mit mindestens 5,5 Ah. Best.-Nr.: 5,5 Ah 6.25368 (LiHD) Best.-Nr.: 8,0 Ah 6.25369 (LiHD) Best.-Nr.: 10,0 Ah 6.25549 (LiHD) etc. Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service. Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Euro- päischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in natio- nales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Akkupacks nicht ins Wasser werfen. Vor dem Entsorgen den Akkupack im Elektrowerk- zeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren). Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten. U =Spannung des Akkupacks

=max. Bohrdurchmesser in Beton mit Hammerbohrern

=max. Bohrdurchmesser in Beton mit Hammerbohrkronen

max =maximale Schlagzahl W =Einzelschlagenergie C =Anzahl der Meißelpositionen m =Gewicht ohne Netzkabel Messwerte ermittelt gemäß EN 62841. Erlaubte Umgebungstemperatur beim Betrieb: -20 °C bis 50 °C (eingeschränkte Leistung bei Temperaturen unter 0 °C). Erlaubte Umgebungs- temperatur bei Lagerung: 0 °C bis 30 °C Gleichstrom Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

8. Reinigung, Wartung

9. Störungsbeseitigung

13. Technische DatenDEUTSCHde

Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

h, HD =Schwingungsemissionswert (Hammerbohren in Beton)

h, Cheq =Schwingungsemissionswert (Meißeln)

h,HD/Cheq = Unsicherheit (Schwingung) Typische A-bewertete Schallpegel

= Schallleistungspegel

= Unsicherheit Messwerte ermittelt gemäß EN 62841.

WA(M) =gemessener Schallleistungspegel gemäß 2000/14/EG

WA(G) =garantierter Schallleistungspegel gemäß 2000/14/EG Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen!ENGLISH en
