Tipo di prodotto	Martello perforatore senza fili
Marca	Metabo
Modello	KHA 18 LTX BL 40
Tensione della batteria	18 V
Tipo di batteria	Li-Ion (CAS)
Capacità della batteria consigliate	5,5 Ah, 8,0 Ah, 10,0 Ah (LiHD)
Velocità a vuoto	Non specificata nel manuale
Diametro di foratura max. nel calcestruzzo (punta)	Non specificato
Diametro di foratura max. nel calcestruzzo (carotatrice)	Non specificato
Numero di colpi massimo	Non specificata
Energia per colpo	Non specificata
Numero di posizioni dello scalpello	12 (regolabile)
Peso (senza batteria)	Circa 5,5 kg (stima)
Alimentazione	Batteria Li-Ion 18 V
Funzioni principali	Perforazione, scalpellatura, regolazione della potenza di percussione (100% / 70%), attivazione permanente in modalità scalpellatura
Impugnatura supplementare	Sì (Metabo VibraTech MVT)
Protezione anticaduta	Occhiello metallico per cintura di sicurezza
Sistema di attrezzo	SDS-max
Manutenzione e pulizia	Pulizia regolare delle fessure di aerazione, sostituzione del coperchio antipolvere
Sicurezza	Utilizzo di protezioni acustiche, occhiali, mascherina antipolvere; usare l'impugnatura supplementare; verificare l'assenza di condutture nascoste
Pezzi di ricambio e riparabilità	Elenco dei pezzi su www.metabo.com; riparazioni da parte di un elettricista autorizzato
Informazioni generali	Utilizzo conforme: perforazione e scalpellatura in calcestruzzo, pietra, tegole; temperatura di esercizio da -20°C a 50°C

Domande frequenti - KHA 18 LTX BL 40 METABO

Come montare l'impugnatura supplementare?

Aprire l'anello di serraggio ruotando l'impugnatura verso sinistra, posizionarla all'angolazione desiderata, quindi serrare saldamente.

Come regolare il fermo di profondità di foratura?

Allentare la vite ad alette (3), regolare il fermo (4) alla profondità desiderata, quindi serrare la vite.

Quale tipo di attrezzo utilizzare con questo martello?

Utilizzare esclusivamente attrezzi SDS-max. Pulire l'estremità e lubrificare con grasso speciale (rif. 6.31800) prima dell'inserimento.

Come cambiare la modalità di funzionamento (perforazione/scalpellatura)?

Azionare il pulsante di comando (8) solo a motore fermo. Ruotare per selezionare la modalità: perforazione, scalpellatura o regolazione della posizione dello scalpello.

Come regolare la potenza di percussione?

Premere il pulsante (13) a motore fermo. Se si accende, potenza ridotta (circa 70%), altrimenti potenza massima (100%).

Come utilizzare l'attivazione permanente in modalità scalpellatura?

Premere il pulsante (10) per attivare la modalità continua. Per disattivare, premere di nuovo il pulsante (10). Attenzione: tenere saldamente la macchina.

Come ridurre le vibrazioni?

Utilizzare il sistema Metabo VibraTech (MVT) mantenendo l'impugnatura posteriore nella sua posizione centrale (9). Non premere troppo forte o troppo debolmente.

Quale manutenzione regolare è necessaria?

Pulire regolarmente le fessure di aerazione con aria secca. Sostituire immediatamente il coperchio di protezione contro la polvere (5) se danneggiato.

Cosa fare in caso di blocco dell'attrezzo?

La macchina si ferma automaticamente tramite l'interruttore di sicurezza. Rilasciare il grilletto (12) e riavviare. Evitare ulteriori blocchi.

Quali batterie sono compatibili?

Utilizzare solo batterie originali Metabo o CAS (Cordless Alliance System) con tensione 18 V. Raccomandazione: batterie LiHD di almeno 5,5 Ah (rif. 6.25368, 6.25369, 6.25549).

MANUALE UTENTE KHA 18 LTX BL 40 METABO

it Istruzioni originali 23

es Manual original 28

pt Manual original 33

sv Bruksanvisning i original 38

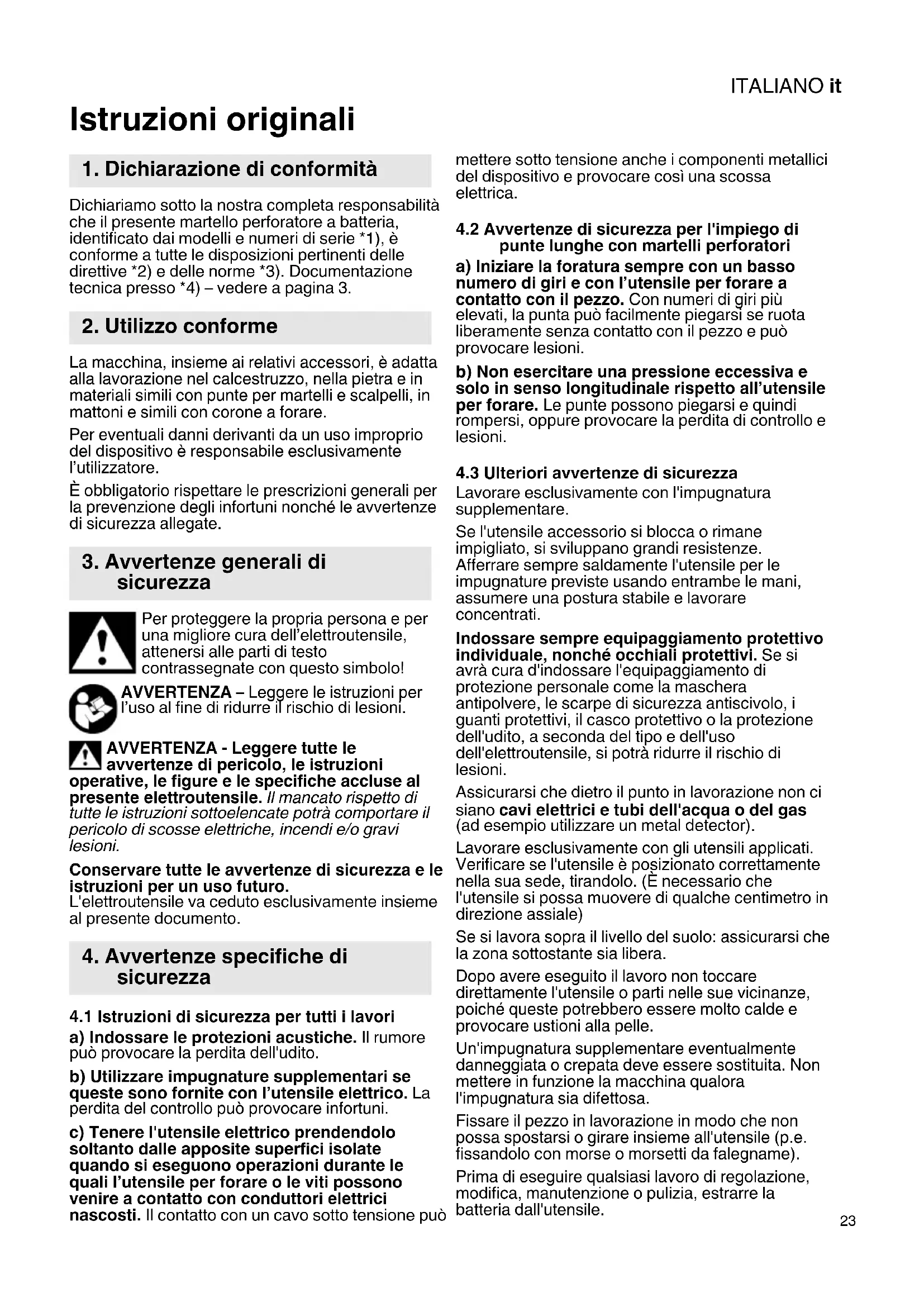

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che il presente martello perforatore a batteria, identificato dai modelli e numeroi di serie 1), è conforme a tutte le disposizioni pertinenti delle direttive 2) e delle norme 3). Documentazione tecnica presso 4) – vedere a pagina 3.

2. Utilizzo conforme

La macchina, insieme ai relativi accessori, è adatta alla lavorazione nel calcestruzzo, nella pietra e in materiali simili con punte per martelli e scalpelli, in mattoni e simili con corone a forare.

Per eventuali danni derivanti da un uso improprio del disposativo è responsabile esclusivamente l'utilizzatore.

È obblatorio rispetto are prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliorie cura dell'elettroutensile, atteneri alle parti di testo contrassegnate con questo simbolo!

AVVERTENZA Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

AVVERTENZA - Leggere tutte le avventenze di pericolo, le istruzioni

operative, le figure e le specifiche accluse al presente elettROUTensile. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

L'elettROUTENSILE va ceduto esclusivamente insiemal presente documento.

4. Avvertenze specifiche di sicurezza

4.1 Istruzioni di sicurezza per tutti i lavori

a) Indossare le protezioni acustiche. Il rumore cui provocare la perdita dell'udito.
b) Utilizzare impugnature supplementari sequeste sono fornite con l'utensile elettrico. La perdita del controllo può provocare infortuni.
c) Tenere l'utensile elettrico prendendolo sostanto delle apposite superfici isolate quando si eseguono operazioni durante le quali l'utensile per forare o le viti possono venire a contatto con conduttori elettrici nascosti. Il contatto con un cavo sotto tensione più

mettere molto tensione而又 i componenti metallici del disposativo e provocare così una scossa elettrica.

4.2 Avvertenze di sicurezza per l'impiego di punte lunghe con martelli perforatori

a) Iniziare la foratura sempre con un basso numero di giri e con l'utensile per forare a contatto con il pezzo. Con numero di giri più elevati, la punta può essere piegarsi se ruota liberamente perché contatto con il pezzo è vu provocare lesioni.

b) Non esercitare una pressione eccessiva e solo in senso longitudinale rispetto all'utensile per forare. Le punte possonoiegarsi e quando rompersi, oppure provocare la perdita di controllo e lesioni.

4.3 Ulteriori avvertenze di sicurezza

Lavorare escludamente con l'impugnatura supplementare.

Se l'utensile accessorio si blocca o rimane impigliato, si sviluppano grandi resistenze.

Afferrare sempre saldamente l'utensile per le impugnature previste usingo entrambe le mani, assumere una postura stabile e lavorare concentrati.

Indossare sempre equipaggiamento protettivo individuale, nonché occhiali protettivi. Se si

avraccura d'indossare l'equipaggiamento di protezione personale come la maschera antipolverre,le scarpe di sicurezza antiscivolo,iguanti protettivi, il casco protettivo o la protezione dell'udito,a seconda del tipo e dell'uso dell'elettroutensile,si potra ridurre il rischio di lesioni.

Assicurarsi che dietro il punto in lavorazione non ci siano cavi elettrici e tubi dell'acqua o del gas (ad esempio utilizzato un metal detector).
Lavorare esclusivamente con gli utensili applicati. Verificare se l'utensile è posizionato correttamente nella sua sede, tirandolo. (È necessario che l'utensile si possa muovere di quale centimetro i direzione assiale)
Se si lavora sopra il livello del suolo: assicurarsi che la zona sottostante sua libera.
Dopo ave seeguito il lavoro non toccare direttamente l'utensile o parti nelle sue vicinanze, poiché queste potrebbero essere molto calde e provocare usioni alla pelle.
Un'impugnatura supplementare eventually danneggiata o crepata deve essere sostituita. Non mettere in funzione la macchina qualora I'impugnatura sua difettosa.
Fissare il pezzo in lavorazione in modo che non possa spostarsi o girare insieme all'utensile (p.e. fissandolo con Morse o morsetti da falegname).
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dall'utensile.

ITALIANOit

Proteggere le batterie dall'umidità!

Non esporre le batterie al fuoco!

Nonutilizzarebatteriedifettoseo deformate!
orirel batterie!

Nonutilizzarebatteriedifettose o deformate! Nonaprirelebatterie!

Non toccare o mettere in cortocircuito i contatti delle batterie!

Dalle batterieagliioni di litio difettosepuo fuoriuscire un liquido leggermente acido e inflammabile!

Se si verifica una perdita di liquido della batteria e quello entra in contatto con la pelle, risciacquare subito con abbondante

acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita e affidavitarsi immediatamente alle cure di un medico! In caso di guasto al dispositorio, rimuovere la batteria.

LED (1): non osservare direttamente con strumenti ottici la luce emanata dai LED.

ATTENZIONE: non fissare la luce accesa!

Trasporto delle batterieagliioni di litio:

La spedizione delle batterieagliioni di litio è soggetta allenorme sulle merci pericolose (UN 3480 e UN 3481).Per la spedizione di batterieagliioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventually informazioni alla ditta di trasport incaricata. L'imballaggio certificato è disponibile presso Metabo.

Inviare le batterie solo se l'alloggiamento è intatto e non presente perdite. Rimuovere la batteria dal disposativo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).

Ridurre la formazione di polvere:

AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta

vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:

• piombo in vernici contenti piombo,
• polvere minerale proveniente da mattoni, cemento e altri materiali edili,
• arsenico e cromo provenienti da legno trattato chimicamente.

Il rischio di但这a esposizione varia a seconda della frequenza con cui si effettua quello tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvero progettate appositamente per filtrare le particelle microscopiche.

Cio valeanche per la polvere proveniente da altrimateriali,come ad es.alcuni tipi di legno (come la polvere di quercia o di faggio),metalli,amianto.
Altre malattie note sono ad es.le reazioni allergiche e le malattie alle vie respiratoria.Impedire alla polvere di raggiungere il corpo.

Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.

Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrlata una minore quantità di particelle.

Utilizzato unsystemadiaspirazioneadatto.

Ridurre la formazione di polvere procedendo come segue:

• Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persona che si trovano nelle vicinanze, né sulla polvere depositata.
• Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
• Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
• Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

5. Sintesi

Vedere a pagina 2.

1 Spia a LED (luce di lavoro)
2 Impugnatura supplementare
3 Vite ad alette (per regolare l'astina di profondità)
4 Battuta della profondità di foratura
5 Protezione antipolvere
6 Bloccaggio utensile
7 Occhiello di metallo (per la sicurezza anticaduta)
8 Interrupttre a manopola
9 Metabo VibraTech (MVT)

10 Pulsante per funzionamento continuo (solo in modalità scalpellatura)

11 Impugnatura
12 Pulsante interruptore
13 Pulsante per intensità di percussione ridotta (quando si lavora con materiali morbidi)
14 Tasto di sbloccaggio della batteria
15 Batteria *
16 Tasto dell'indicatore di capacité *
17 Indicatore di energia e del livello di carica

• in base alla dotazione

6. Messa in funzione

6.1 Montaggio dell'impugnatura supplementare

Per sicurezza,utilizzare sempre l'impugnatura supplementare (2) fornita in dotazione.

Allentare l'anello di serraggio ruotando l'impugnatura supplementare (2) in senso antiorario. L'impugnatura supplementare più

essere regolata con l'angolazione desiderata.
Serrare con forza l'impugnatura supplementare.

6.2 Batteria

Prima dell'utilizzo, ricaricare la batteria (15).

Ricaricare la batteria in caso di efficienza ridotta.

Le istruzioni di ricarica della batteria sono contenate nelle istruzioni per l'uso del caricabatteria Metabo.

Le batterie sono dotate di un indicatore di energia e di segnalazione del livello di carica (17) (in base alla dotazione):

• Premere il tasto (16): il livello di carica viene visualizzato dalle spie LED.
• Se un LED lampeggia, significa che la batteria è quasi scarica e dev'essere ricaricata.

6.3 Rimozione e inserimento del pacco di batterie ricaricabili

Rimozione:

Premere il tasto di sblocco (14) ed estrarre la batteria (15).

Inserimento:

Spingere la batteria (15) sono a farla scattare in posizione.

7. Utilizzo

7.1 Impostazione della battuta della profondità di foratura

Allentare la vite ad alette (3). Regolare la battuta (4) alla profondità desiderata. Riavvitare la vite ad alette (3).

7.2 Applicazione e rimozione dell'utensile

Prima dell'insertimento pulire l'estremità ad innesto dell'utensile e lubrificarla con il grasso speciale accluso (come accessorio: n. di ordinazione 6.31800)! Utilizzato solo utensili SDSmax!
La protezione antipolvere (5) impedisce l'infiltrazione della polvere prodotta durante il lavoro. Attenzione a non danneggiare l'utensile durante l'applicazione della protezione antipolvere (5).

Applicazione dell'utensile:

Durante l'insertimento dell'utensile, tenere il blocco utensile (6) nella posizione anteriore. Ruotare l'utensile e insertire fino all'arresto. L'utensile è bloccato.

Verificare se l'utensile è posizionato correttamente nella sua sede, tirandolo. (È necessario che l'utensile si possa muovero di quale centimetro in direzione assiale)

Rimuovere l'utensile:

Tirare indietro il bloccaggio utensile (6) in direzione della freccia (a) ed estrarre l'utensile (b). Vedere pagina 3.

7.3 Impostazione della modalità operativa

Non fare leva sul trapano con lo scalpello inserto.

Azionare l'interruttore a manopola (8) solo a motore spento.

Ruotando l'interruttore a manopola (8) è possibile selezionare la modalità operativa desiderata.

Foratura a percussione

Scalpella

Posizione per portare lo scalpello nella posizione desiderata.

Regolazione della posizione dello scalpello: lo scalpello può essere arrestato in diverse positizioni.

-Inserireloscalpello.
- Ruotare il pulsante (8) verso la posizione intermedia N
- Ruotare lo scalpello fino a portarlo nella posizione desiderata.
- Ruotare l'interruttore a manopola (8) in posizione.
- Ruotare lo scalpello fino allo scatto in posizione.

A scalpello inserto, utilizes l'utensile esclusivamente nella modalità Scalpellatura

7.4 Regolazione dell'intensità di percussione

Premendo il pulsante (13) è possibile variare l'intensità di percussione (e il numero di giri) (ma non nelle il motore è in funzione).

Pulsante (13) illuminato: intensità di percussione ridotta, numero di giri ridotto (ca. 70%)

Pulsante (13) non illuminato: intensità di percussione massima, numero di giri elevato (100%)

La regolazione corretta è dettata dall'esperienza. Esempio: se si lavorano materiali morbidi e fragili o se la rottura deve essere mantenuta al minimo, lavorare con "intensità di percussione ridotta". Invece, per la lavorazione di materiali più duri, impostare "intensità di percussione massima".

7.5 Accensione/spegnimento

Accensione temporanea:

PerMETTEREinfunzioneildispositivo,premereil pulsanteinterrottore(12).

Il numero di giri può essere modificato premando l'interruttore a pulsante.

Per spagnere, rilasciare il pulsante interrottore (12).

Funzionamento continuo (solo in modalità scalpellatura):

Per il funzionamento continuo (solo in modalità scalpellatura è possibile accendere la macchinatramite il pulsante (10).

Per spagnere, premere di nuovo il pulsante (10).

In caso di funzionamento continuo, il dispositivo continua a funzionare ancche se si lascia la presa. Pertanto, tenere sempre saldamente il dispositivo con entrambe le mani afferrandolo per le apposite impugnature, assumere una postura stabile e lavorare concentrati.

ITALIANOit

7.6 Metabo VibraTech (MVT)

Per lavorare aasse vibrazioni, evitando un'ecccessiva sollecitatione delle articolazioni.

Premere la macchina sull'impugnatura posteriore con una forza non troppo esigua, né eccessiva. La posizione centrale (9) consente di ridurre al meglio le vibrazioni.

7.7 Occhiello di metallo per la sicurezza anticaduta

L'occhiello di metallo (7) è concepito per l'applicazione di una cinghia di sicurezza per utensili Metabo originale e adatta. Prima di anni utilizzato, controllare che l'occhiello non sia danneggiato. Leggere e osservare le istruzioni per l'uso della cinghia di sicurezza per utensili! Dopo agli caduta, fare ispezionare la macchina da personale qualificato per verificare la presenza di anni e riparare gli eventuali danni.

8. Pulizia, manutenzione

Aspirare aria dall'elettroutensile regolarmente, spesso e a fondo,attraverso tutte le fenditure anteriori e posteriori oppure soffiare con aria asciutta. Staccare prima l'utensile dall'alimentazione elettrica e indossare occhiali protettivi e mascherina antipolvere.

Una protezione antipolvere (5) danneggiata var immediatamente sostituita.

Per sostituire la protezione antipolvere (5), spingere all'indietro il blocco utensile (6). Rimuoverve la protezione antipolvere afferrandola ed extraendola con forza in avanti i posizione obliqua. Appicare sul mandrino la nuova protezione antipolvere, sempre in posizione obliqua, e premere con forza.

Di tanto in tanto, rimuovere la batteria e pulire la zona di contatto tra la batteria e l'apparecchio utilizzando un panno asciutto e rimuovere la polvere di foratura.

9. Eliminazione dei guasti

Frizione di sicurezza Metabo: il dispositivo è stato DISATTIVATO automaticamente. In caso di riduzione improvvisa del numero di giri (come in caso di blocco improviso o contraccolpo), il dispositivo si spegne. Spagnere il dispositivo con l'interruttore a pulsante (12). Rimetterlo poi in funzione e continuare a lavorare normalmente. Evitare ulteriori bloccaggi.

10. Accessori

Utilizzato soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.

Applicare gli accessori in modo sicuro. Se il dispositivo è applicato ad un supporto, fissare saldamente il dispositivo. La perdita del controllo può provocare lesioni.

Caricabatterie: ASC Ultra, ASC 30-36, ASC 145 DUO ecc.

Batterie di diverse capacità. Acquistare solo batterie con la tensione adatta al proprio elettroutensile.

Note! Si raccomanda di utilizzato batterie LiHD con almeno 5,5 Ah.

N. ordine: 5,5 Ah 6.25368 (LiHD)

La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.

11. Riparazione

Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettriciisti specializzati.

Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il site www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

12. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di macchine fuori servizio, imballaggi e accessori. I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al site www.metabo.com, nella sezione Assistenza.

Solo per i Paesi UE: non smaltire gli eletttroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elet- und elettronici usati e l'applicazione nel diritto male, gli elettrotensili usati devono essere uti separatamente e sottoposti ad un systema diaggio eco-compatible.

Non gettare le batterie in acqua.

Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo).

13. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 3.

Ci riserviamo il diritto di apportare modifici nell'ambito dello sviluppo technologico.

U = tensione del pacco di batterie ricaricabili

n1 = numero di giri a vuoto

D1 =max. diametro di foratura nel calcestruzzo con punte per foratura a percussione

D2 =max. diametro di foratura nel calcestruzzo con corone per foratura a percussione

smax = numero di colpi max

W = energia percussione singola

C = numero positioni scalpello

m = peso sensa cavo di alimentazione

Valori misurati a norma EN 62841.

Temperatura ambiente consentita durante il funzionamento:

da -20 ⁱrc C a 50 ⁱrc C (le prestazioni sono limitate con temperature inferiori a 0^ircC ). Temperatura ambiente consentita durante il magazzinaggio: da 0 ⁱrc C a 30^ircC

corrente continua

I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).

Valori di emissione

Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolo secondo la norma EN 62841:

a_h,HD = valore emissione vibrazioni (foratura a percussione nel calcestruzzo)

ah, Cheq=valore emissione vibrazioni (scalpellatura)

K_h,HD/Cheq = incertezza (vibrazione)

Livello sonoro classe A tipico:

LDA = livello di pressione acustica

L_WA = livello di potenza acustica

K_DA, K_WA = incertezza

Valori rilevati secondo EN 62841.

L_WA(M) =livello di emissione sonora misurato secondo 2000/14/CE

L_WA(G) =livello di emissione sonora garantito secondo 2000/14/CE

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).

Indossare le protezioni acustiche!

Manual original

Temperatura ambiente admissivel durante o lavoro:

Ikke apne batteriene!
