MODE D'EMPLOI Nikkor AFS 1635mm f4G ED VR NIKON

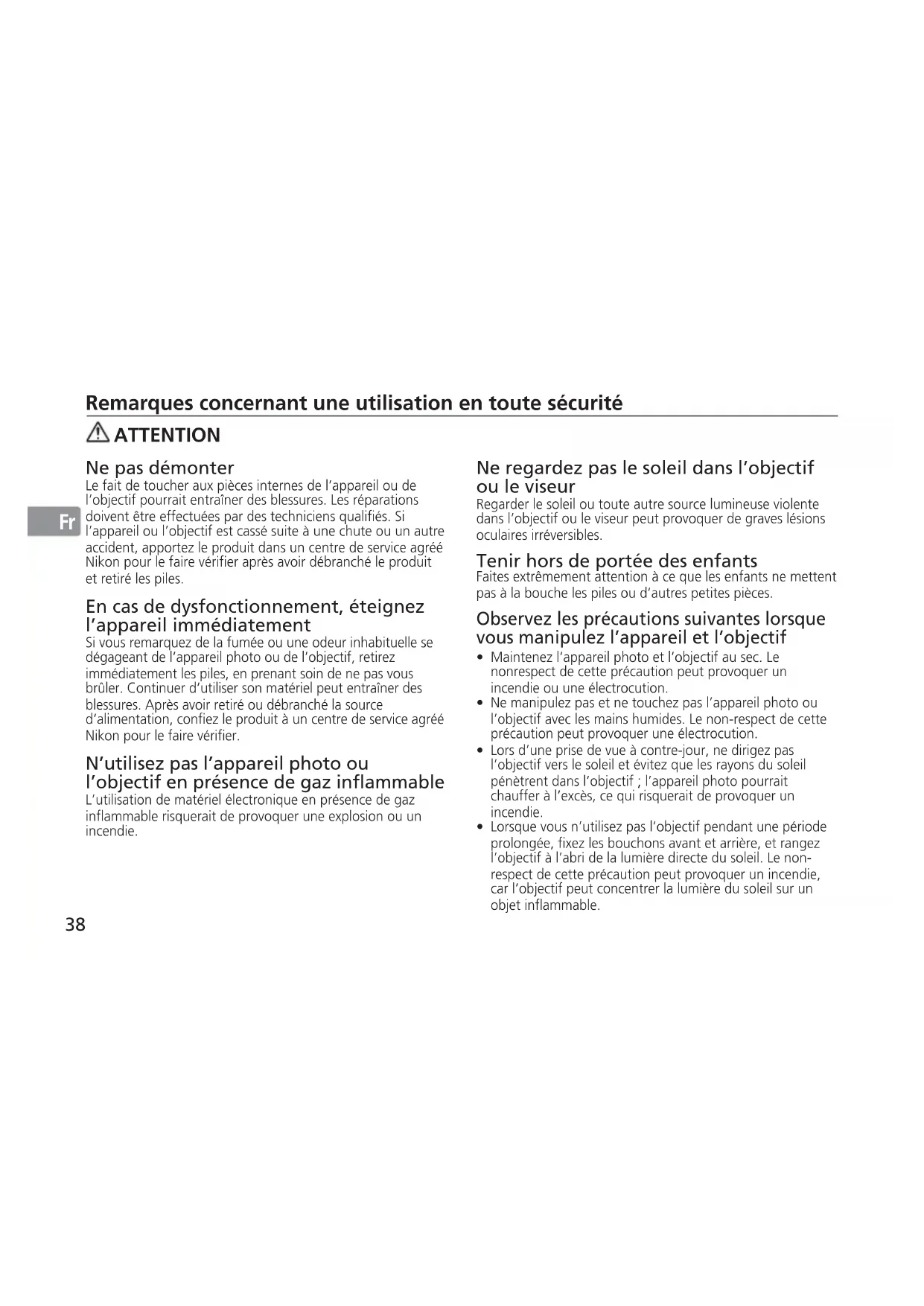

Remarques concernant une utilisation en toute sécurité ATTENTION Ne pas démonter Le fait de toucher aux pièces internes de l’appareil ou de l’objectif pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l’appareil ou l’objectif est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service agréé Nikon pour le faire vérifier après avoir débranché le produit et retiré les piles. En cas de dysfonctionnement, éteignez l’appareil immédiatement Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de l’appareil photo ou de l’objectif, retirez immédiatement les piles, en prenant soin de ne pas vous brûler. Continuer d’utiliser son matériel peut entraîner des blessures. Après avoir retiré ou débranché la source d’alimentation, confiez le produit à un centre de service agréé Nikon pour le faire vérifier. N’utilisez pas l’appareil photo ou l’objectif en présence de gaz inflammable L’utilisation de matériel électronique en présence de gaz inflammable risquerait de provoquer une explosion ou un incendie. Ne regardez pas le soleil dans l’objectif ou le viseur Regarder le soleil ou toute autre source lumineuse violente dans l’objectif ou le viseur peut provoquer de graves lésions oculaires irréversibles. Tenir hors de portée des enfants Faites extrêmement attention à ce que les enfants ne mettent pas à la bouche les piles ou d’autres petites pièces. Observez les précautions suivantes lorsque vous manipulez l’appareil et l’objectif

Maintenez l’appareil photo et l’objectif au sec. Le nonrespect de cette précaution peut provoquer un incendie ou une électrocution.

Ne manipulez pas et ne touchez pas l’appareil photo ou l’objectif avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.

Lors d’une prise de vue à contre-jour, ne dirigez pas l’objectif vers le soleil et évitez que les rayons du soleil pénètrent dans l’objectif ; l’appareil photo pourrait chauffer à l’excès, ce qui risquerait de provoquer un incendie.

Lorsque vous n’utilisez pas l’objectif pendant une période prolongée, fixez les bouchons avant et arrière, et rangez l’objectif à l’abri de la lumière directe du soleil. Le non- respect de cette précaution peut provoquer un incendie, car l’objectif peut concentrer la lumière du soleil sur un objet inflammable.39

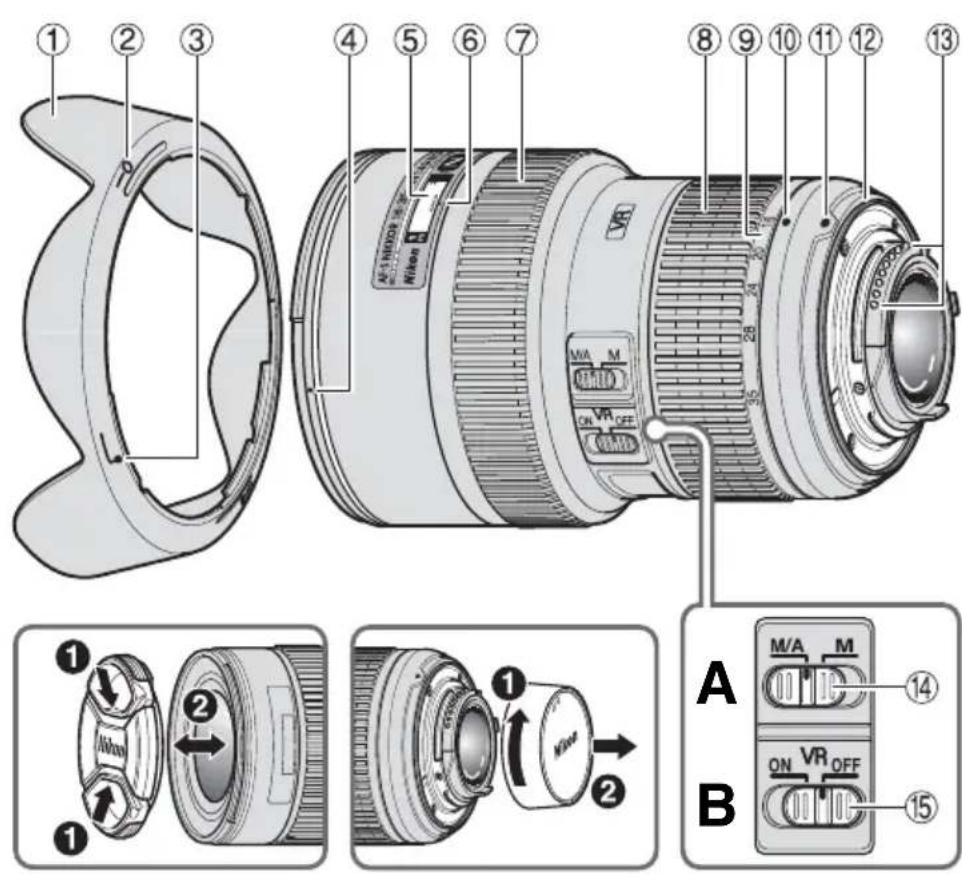

1 Parasoleil (p. 44) 2 Repère de réglage du parasoleil (p. 44) 3 Repère de fixation du parasoleil (p. 44) 4 Repère de montage du parasoleil (p. 44) 5 Échelle des distances (p. 43) 6 Ligne de repère des distances 7 Bague de mise au point (p. 41) 8 Bague de zoom (p. 43) 9 Échelle des focales 0 Ligne d’index d’échelle de focale ! Repère de montage @ Joint en caoutchouc de l’objectif (p. 45) # Contacts électroniques (p. 45) $ Commutateur de mode de mise au point (p. 41) % Commutateur ON/OFF (MARCHE/ARRET) de réduction de la vibration (p. 42) ( ): Page de référence40

Lorsqu’il est monté sur les reflex numériques Nikon au format DX comme la série D300 et D7000, le champ angulaire de l’objectif devient 83°-44° et la focale équivalente en 24 x 36 mm est d’environ 24-52,5 mm. Appareils utilisables et fonctions disponibles Il peut y avoir des restrictions et des limites pour les fonctions disponibles. Consultez le manuel d’utilisation de l’appareil pour obtenir les détails. AppareilFonctionMode d’expositionVR AF P

SAM Reflex numériques Nikon (format Nikon FX/DX), F6, F5, F100, série F80, série F75, série F653 3 3333Pronea 600i, Pronea S*

3 3333Série F4, F90X, série F90, série F70

F3AF, F-601, F-501, appareils MF Nikon (sauf F-601M)— — ————3: Possible : Impossible VR: Réduction de la vibration AF: Autofocus*1 : P inclut AUTO et le système Vari-programme.*2 : Manuel (M) n’est pas disponible. Nous vous remercions d’avoir choisi l’objectif AF-S NIKKOR 16-35mm f/4G ED VR. Avant d’utiliser cet objectif, veuillez lire ces instructions et vous reporter au manuel d’utilisation de votre appareil photo. Principales caractéristiques

Le traitement nanocristal sur certaines lentilles permet d’assurer une image nette dans toutes les conditions de prise de vue, des extérieurs ensoleillés aux scènes en intérieur sous les spots.

Lorsque vous activez la réduction de vibration, il est possible de prendre des photos à des vitesses d'obturation réduites (2,5 valeurs inférieures à celles normalement utilisées*). Vous augmentez ainsi la plage des vitesses d'obturation et des positions de zoom disponibles, notamment lorsque vous tenez l'appareil photo en main. (*Les effets de la fonction VR sur la vitesse d’obturation sont mesurés selon les normes de la CIPA (Camera and Imaging Products Association) ; les mesures des objectifs de format FX sont effectuées avec des appareils photo numériques de format FX, celles des objectifs de format DX avec des appareils photo de format DX. Les zooms sont réglés sur leur focale maximale lorsque les mesures sont effectuées.)

L’utilisation de trois lentilles aspheriques et de deux lentilles en verre (ED) a tres faible dispersion, qui garantissent une correction de l’aberration chromatique, offre de remarquables performances optiques pour un rendu exceptionnel. En outre, l’ouverture arrondie permet de creer des effets de flou doux et interessants dans des zones de l’image non mises au point.41

Mise au point (Fig. A) Réglez le sélecteur de mise au point de l’appareil photo conformément au tableau ci-dessous. Autofocus avec priorité manuelle (Mode M/A)

Réglez le commutateur du mode de mise au point de l’objectif sur M/A.

L’autofocus est activé, mais il est possible d’utiliser la mise au point manuelle en tournant la bague de mise au point manuelle séparée tout en appuyant sur le déclencheur à mi-course ou en enfonçant la commande AF-ON du boîtier, pour autant que votre appareil en soit équipé.

Appuyez sur le déclencheur à mi-course ou appuyez de nouveau sur la commande AF-ON pour annuler la mise au point manuelle et revenir à l’autofocus. Appareil Mode de mise au point de l’appareil Mode de mise au point de l’objectif M/A M Reflex numériques Nikon (format Nikon FX/DX), F6, F5, série F4, F100, F90X, série F90, série F80, série F75, série F70, série F65, Pronea 600i, Pronea S

Autofocus avec priorité manuelle Mise au point manuelle (le télémètre électronique peut être utilisé.)

Mise au point manuelle (le télémètre électronique peut être utilisé.) Série F60, série F55, série F50, F-801s, F-801, F-601 M, F-401x, F-401s, F-401

Mise au point manuelle (le télémètre électronique peut être utilisé, sauf sur le F-601 Obtention de bons résultats avec l'autofocus Référez-vous à « Remarques sur l'utilisation d'objectifs grand-angle ou très grand-angle AF NIKKOR » (p. 47).42

Mode réduction de la vibration (Fig. B) Réglage du commutateur ON/OFF (MARCHE/ ARRET) de réduction de la vibration ON: Les effets du bougé de l'appareil photo sont réduits lorsque le déclencheur est enfoncé à mi-course ainsi qu'au moment où il est relâché. Comme la vibration est réduite dans le viseur, cela facilite la mise au point automatique/manuelle et le cadrage précis du sujet. OFF: Les effets du bougé de l'appareil photo ne sont pas réduits. Remarques relatives à l'utilisation du mode de réduction de vibration

• Sollicitez légèrement le déclencheur, puis attendez que l'image affichée dans le viseur se stabilise avant d'appuyer à fond sur le déclencheur.

• En raison des caractéristiques du mécanisme de réduction des vibrations, l'image affichée dans le viseur peut être floue lorsque vous relâchez le déclencheur. Il ne s'agit pas d'un dysfonctionnement.

• Si vous déplacez l'appareil photo en arc de cercle, la correction du bougé de l'appareil ne s'effectue pas dans le sens du panoramique. Par exemple, seuls les effets du bougé vertical de l'appareil photo sont réduits lorsque vous faites un panoramique horizontal.

• N'éteignez pas l'appareil photo ou ne retirez pas l'objectif de l'appareil lorsque le mode de réduction de vibration est actif. Si vous ne respectez pas cette consigne, l'objectif peut émettre un son et donner l'impression qu'un composant interne est détaché ou cassé. Il ne s'agit pas d'un dysfonctionnement. Allumez à nouveau l'appareil pour résoudre cet incident.

• Avec des appareils photo équipés d'un flash intégré, la réduction de vibration ne fonctionne pas lorsque ce dernier se recharge.

• Si l'appareil photo est monté sur un trépied, réglez le commutateur ON/OFF de réduction de vibration sur OFF. Toutefois, nous vous recommandons de régler ce commutateur sur la position ON lorsque vous utilisez l'appareil photo sur un trépied instable ou sur un pied.

• Si vous utilisez cet objectif avec des appareils photo non compatibles avec la réduction de la vibration (p. 40), mettez le commutateur ON/OFF (MARCHE/ARRET) de réduction de la vibration sur OFF. Avec le Pronea 600i, en particulier, la batterie peut se vider rapidement si l’interrupteur est sur ON.43

• Pour éviter le vignettage, n’utilisez pas le parasoleil.

• Pour obtenir les dernières informations sur le vignettage avec cet objectif, reportez-vous au manuel de l'appareil photo.

Le vignettage est l’assombrissement des coins de l’image qui se produit lorsque la lumière émise par le flash est retenue par la monture de l’objectif. Appareils Longueur focale/Distance de prise de vue prises en charge D810, série D800, D750, D5500, D5300, D5200, D3300, D3200

• 35 mm/1 m ou plus D700 (format FX)

• 35 mm/Aucune restriction D7200, D7100 (recadrage égal à 1,3x DX)

• 35 mm/1 m ou plus Mise au point, zoom et profondeur de champ Avant de mettre au point, faites pivoter la bague de zoom pour régler la longueur focale jusqu'à ce que la composition souhaitée soit cadrée. Si votre appareil photo est doté d'une commande ou d'un levier d'aperçu de la profondeur de champ (stop-down), la profondeur de champ peut être prévisualisée à travers le viseur.

• Cet objectif est équipé du système de mise au point interne (IF). Si la distance de prise de vue diminue, la longueur focale diminue également.

• L'échelle des distances n'indique pas la distance précise entre le sujet et l'appareil photo. Les valeurs sont approximatives et devraient uniquement être utilisées comme repères généraux. Lors de la prise de vue de paysages éloignés, la profondeur de champ peut influencer le fonctionnement de l’appareil et le sujet peut sembler net dans une position plus proche de l’infini.

• Pour plus d’informations, consultez la p. 156. Réglage de l’ouverture Utilisez l’appareil photo pour régler l’ouverture. Flash intégré et vignettage

• Il est impossible d’utiliser le flash intégré à des distances inférieures à 0,6 m.44

Verres de visée recommandés Divers verres de visée sont disponibles pour certains appareils photo reflex Nikon qui s’adaptent à toutes les conditions de prise de vue. Les verres recommandés avec cet objectif sont listés ci-dessous: VerreAB C E EC-B

: Mise au point excellente

: Mise au point passable Un vignettage ou un effet de moiré affecte l’image de visée. L’image sur le film n’est cependant pas affectée par ces phénomènes.

: Indique la compensation de l’exposition additionnelle requise (Mesure pondérée centrale uniquement). Pour les appareils F6, corrigez en sélectionnant “Activ.: autre”dans le réglage personnalisé “b6: Plage visée” et en réglant le niveau IL de -2,0 à +2,0 par pas de 0,5 IL. Lorsque vous utilisez des verres autres que ceux de type B ou E, il faut sélectionner “Activ.: autre” même lorsque la valeur de correction est de “0”(pas de correction nécessaire). Pour les appareils F5, compenser AppareilsLongueur focale/Distance de prise de vue prises en chargeSérie D70• 28 mm/2 m ou plus• 35 mm/1 m ou plusAutres appareils photosLe vignettage se produit à n’importe quelle distance de prise de vue. Utilisation du parasoleil Le pare-soleil réduit au minimum la lumière parasite et protège l’objectif. Fixation du parasoleil

• Vérifiez que le repère de montage du parasoleil ( ) est bien aligné sur le repère de réglage du parasoleil ( ) (3).

• Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base (près du repère de fixation du parasoleil ( )) et non par le bord extérieur.

• Si le parasoleil n’est pas correctement fixé, il risque d’entraîner du vignettage.

• Avant de ranger l’objectif, fixez le parasoleil à l’envers.45

en utilisant le réglage personnalisé n° 18 sur l’appareil. Voyez le manuel d’utilisation de l’appareil photo pour plus de détails. Un blanc indique aucune application. Étant donné que le verre M peut être utilisé pour la macrophotographie à un rapport d’agrandissement 1:1 ou plus et pour la photomicrographie, il a des applications différentes de celles des autres verres. Important

• Pour les appareils F5, seuls les verres de mise au point EC-B, EC-E, B, E, J, A, L peuvent être utilisés avec la mesure matricielle. Entretien de l’objectif

• Il est important de nettoyer régulièrement les contacts électriques CPU et de ne pas les endommager.

• Si le joint en caoutchouc de l’objectif est endommagé, rendez-vous dans un centre de service agréé Nikon le plus proche pour réaliser les réparations nécessaires.

• Nettoyer la surface de l’objectif avec une soufflette ou une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l’alcool éthylique (éthanol). Procédez par légers mouvements circulaires en partant du centre vers l’extérieur, en prenant soin de ne pas laisser de traces et de ne pas toucher d’autres zones de l’objectif.

• N’utilisez jamais de solvants organiques, tels que diluant ou benzène, pour nettoyer l’objectif.

• Des filtres NC sont disponibles pour protéger la lentille de l’objectif avant. Le parasoleil assure également une bonne protection contre les chocs.

• Lorsque vous rangez l’objectif dans son étui souple, fixez les deux bouchons avant et arrière de l’objectif.

• Lorsque l’objectif est installé sur un appareil photo, ne saisissez et ne tenez pas l’appareil photo ainsi que l’objectif par le parasoleil.

• Si vous n’utilisez pas l’objectif pendant une période prolongée, rangez-le dans un endroit sec et frais afin d’éviter la formation de moisissure ou de rouille. Veillez à tenir le matériel éloigné des sources de lumière et des produits chimiques (camphre, naphtaline, etc.).

• Éviter les projections d’eau ainsi que l’immersion, qui peuvent provoquer la formation de rouille et des dommages irréparables.

• Certaines pièces de l’objectif sont en plastique renforcé. Pour éviter tout problème, ne pas soumettre l’objectif à de fortes chaleurs. Accessoires fournis

• Bouchon d’objectif avant encliquetable 77mm LC-77

• Bouchon arrière de l’objectif

• Parasoleil à baïonnette HB-23

• Étui souple pour objectif CL-1120 Accessoire en option

• Filtres à visser 77mm46

Caractéristiques Type d’objectif: Objectif à Zoom NIKKOR AF-S de type G avec CPU intégré et monture baïonnette Nikon Focale: 16-35mm Ouverture maximale: f/4 Construction optique: 17 éléments en 12 groupes (2 verres ED, 3 lentilles asphériques et plusieurs lentilles à couche déposée de nanocristal) Angle de champ: 107°-63° avec les reflex argentique 24x36 Nikon et reflex numériques Nikon au format FX 83°-44° avec les reflex numériques Nikon au format DX 94°-52° avec les appareils photo IX240 Échelle des focales: 16, 20, 24, 28, 35mm Informations de distance: Communiquée à l’appareil photo Commande de zoom: Manuellement via une bague de zoom séparé Mise au point: Système de mise au point interne Nikon (IF), autofocus avec moteur silencieux, manuellement via une bague de mise au point indépendante Réduction de vibration: VR optique utilisant des moteurs à bobine acoustique (VCM) Echelle des distances de prise de vue: Graduée en mètres et pieds de 0,28 m à l’infini (∞) Distance minimale de mise au point: 0,29 m à partir du plan focal (à 16mm, 35mm) 0,28 m à partir du plan focal (à 20-28mm) Nb. de lamelles du diaphragme: 9 (circulaires) Diaphragme: Entièrement automatique Plage des ouvertures: f/4 à f/22 Mesure de l’exposition: Via méthode pleine ouverture avec les appareils avec système d’interface CPU Diamètre de fixation pour accessoires: 77mm (P = 0,75 mm) Dimensions: Env. 82,5 mm diam. × 125 mm (à partir du plan d’appui de la monture d’objectif de l’appareil) Poids: Env. 680 g Les caractéristiques et la conception sont susceptibles d’être modifiés sans préavis ni obligation de la part du fabricant.47

Remarques sur l'utilisation d'objectifs grand-angle ou très grand-angle AF NIKKOR Dans les situations suivantes, l'autofocus peut ne pas fonctionner comme prévu lors de prises de vue avec un objectif grand-angle ou très grand-angle AF NIKKOR.

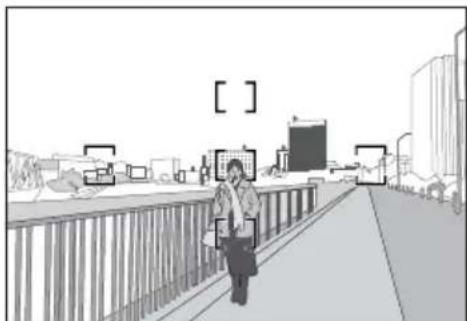

1. Lorsque le sujet principal dans le

collimateur de mise au point est relativement petit Lorsqu'une personne se trouvant devant un arrière-plan distant est positionnée à l'intérieur du collimateur de mise au point, comme illustré par la Fig. C, la mise au point risque d'être effectuée sur l'arrière-plan, plutôt que sur le sujet.

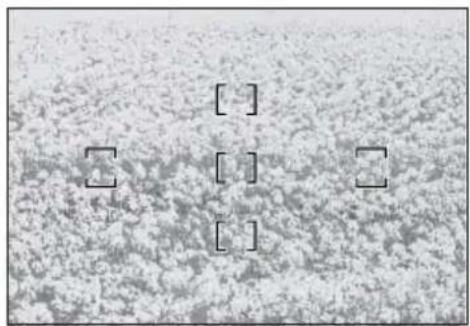

2. Lorsque le sujet principal est un sujet ou

une scène comportant des motifs fins Lorsque le sujet présente des motifs fins ou un faible contraste, par exemple un champ rempli de fleurs, comme illustré par la Fig. D, la mise au point peut être difficile à obtenir à l'aide de l'autofocus. Solutions à ces types de situations (1) Mettez au point sur un autre sujet situé à la même distance de l'appareil photo, mémorisez la mise au point, recomposez et photographiez. (2) Réglez le mode de mise au point de l'appareil photo sur la mise au point manuelle et mettez au point manuellement sur le sujet. Reportez-vous à la section « Obtenir de bons résultats avec l'autofocus » dans le Manuel d'utilisation de l'appareil photo. C Une personne se trouvant devant un arrière-plan distant D Un champ rempli de fleursEs

• Avec le système de mise au point interne Nikon (IF), si la distance de prise de vue diminue, la longueur focale diminue également.
