Typ av objektiv	Vidvinkelzoom
Brännviddsområde	16-35 mm
Maximal bländare	f/4
Optisk konstruktion	16 element i 12 grupper
Speciella element	2 ED-glas element, 3 asfäriska element
Bildstabilisering	VR (Vibrationsreducering)
Minsta fokuseringsavstånd	0,28 m
Filterdiameter	77 mm
Mått	Ca 83 x 126 mm
Vikt	Ca 1 000 g
Kompatibilitet	Nikon F-fattning (FX och DX)
Rekommenderad användning	Landskap, arkitektur, resefotografering
Underhåll	Regelbunden rengöring av optiken, skydd mot fukt
Säkerhetsföreskrifter	Utsätt inte för extrema temperaturer, undvik stötar
Ytterligare information	Tillverkarens garanti, tillgängliga kompatibla tillbehör

Vanliga frågor - Nikkor AFS 1635mm f4G ED VR NIKON

Hur kan jag rengöra objektivet NIKON Nikkor AFS 1635mm f4G ED VR?

Använd en mjuk och torr mikrofiberduk för att torka linsen. För envisa fläckar, applicera lite linsrengöringslösning på duken, aldrig direkt på objektivet.

Varför fokuserar inte mitt objektiv NIKON Nikkor AFS 1635mm f4G ED VR?

Se till att fokusomkopplaren är på 'AF' (autofokus) och att din kamera är inställd för att använda autofokus. Kontrollera också om det finns hinder på linsen.

Är objektivet NIKON Nikkor AFS 1635mm f4G ED VR vattentätt?

Ja, detta objektiv är designat med tätningar för att motstå väder, men det är inte helt nedsänkbart. Undvik att använda det i regn eller extrema förhållanden.

Vilken typ av filter kan jag använda med objektivet NIKON Nikkor AFS 1635mm f4G ED VR?

Detta objektiv använder filter med en diameter på 77 mm. Se till att välja ett kvalitetsfilter för att undvika bildförsämring.

Hur använder jag funktionen för vibrationsreducering (VR) på objektivet?

Aktivera VR-funktionen med strömbrytaren på sidan av objektivet. Det hjälper till att minska skakningsoskärpa vid handhållen fotografering.

Är objektivet NIKON Nikkor AFS 1635mm f4G ED VR kompatibelt med alla Nikon-kameror?

Det är kompatibelt med de flesta Nikon digitala spegelreflexkameror och vissa spegellösa kameror med adapter. Kontrollera kompatibiliteten innan köp.

Vad väger objektivet NIKON Nikkor AFS 1635mm f4G ED VR?

Objektivet väger cirka 795 g, vilket är relativt lätt för ett objektiv i denna klass.

Hur uppdaterar jag firmware för mitt objektiv NIKON Nikkor AFS 1635mm f4G ED VR?

Objektiv har vanligtvis inte firmware som kan uppdateras som kameror. Kontrollera Nikons webbplats för eventuella meddelanden om uppdateringar eller kända problem.

Varför finns det bländningar eller reflexer i mina bilder tagna med detta objektiv?

Bländningar kan uppstå när starka ljuskällor finns i bilden. Försök använda en motljusskydd för att minska oönskade reflexer.

Hur får jag en fin bokeh med objektivet NIKON Nikkor AFS 1635mm f4G ED VR?

För att få fin bokeh, använd en stor bländare (f/4) och kom nära ditt motiv medan bakgrunden är långt borta.

BRUKSANVISNING Nikkor AFS 1635mm f4G ED VR NIKON

Användarhandbok S. 58

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna inne i kameran eller objektivet kan du skada dig. Reparationer ska endast utföras av kvalificerade tekniker. Om kameran eller objektivet skulle brytas upp efter att de tappats i marken eller stötts till, ska du efter att den kopplats bort från nätströmmen och/eller batteriet lossats, lämna in produkten till ett auktoriserat Nikonservicecenter för inspektion.

Sv

Stäng genast av kameran om den slutar att fungera korrekt

Om det kommer rök eller någon ovanlig lukt från kameran eller objektivet ska du genast ta bort batteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan medföra personskada. När du har avlägsnat eller kopplat bort strömkällan bör du ta utrustningen till ett auktoriserat Nikon-servicecenter för kontroll.

Använd inte kameran eller objektivet i närheten av lättantändlig gas

Hantering av elektrisk utrustning i närheten av lättantändlig gas kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet eller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla genom objektivet eller sökaren kan ögonen skadas permanent.

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn så att de inte stoppar batterier eller andra smådelar i munnen.

Observera följande försiktighetsåtgärder när du hanterar kameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följa denna anvisning kan resultera i brand eller elektrisk stöt.
• Hantera eller rör inte kameran eller linsen med våta händer. Underlåtenhet att följa dessa anvisningar kan resultera i elektrisk stöt.
• När du fotograferar i motljus ska du tänka på att inte rikta objektivet mot solen och inte heller låta solstrålar gå rakt in i objektivet. Annars kan kameran bli överhettad och kanske orsaka brand.
• När objektivet inte ska användas under en längre tidsperiod ska både främre och bakre objektivlock sättas fast och objektivet placeras på en plats skyddad mot direkt solljus. Underlåtenhet att följa denna anvisning kan orsaka brand, eftersom objektivet kan fokusera solljuset mot ett lättantändligt objekt.

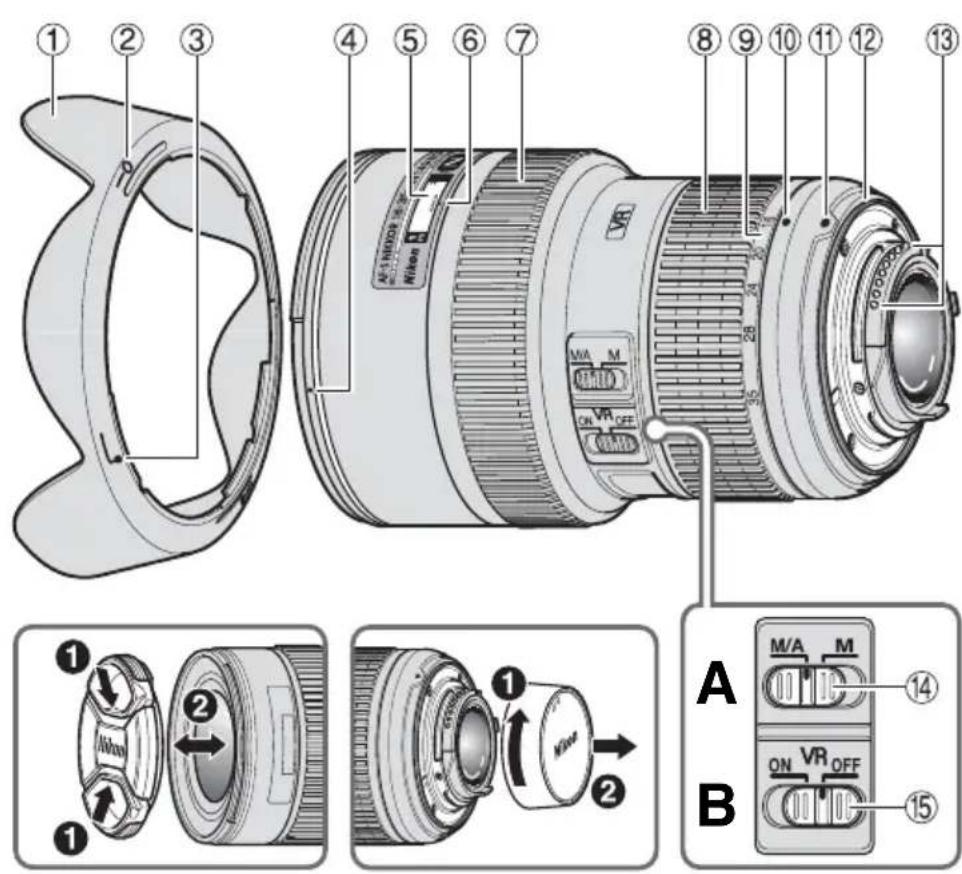

■ Terminologi

① Objektivfattning (s. 64)
② Motljusskydd inställningsindex (s. 64)
③ Motljusskydd fästindex (s. 64)
④ Motljusskydd monteringsindex (s. 64)
⑤ Avständsskala (s. 63)
⑥ Distansindikeringslinje
⑦ Fokusring (s. 61)
⑧ Zoomring (s. 63)
⑨ Brännviddsskala
⑩ hdikeringslinje för brännviddsskala
⑪ Monteringsindikering
⑫ Gummipackning för montering av objektiv (s. 65)
⑬ CPU-kontakter (s. 65)
⑭ Brytare för fokuslägesväljare (s. 61)
⑮ Brytare för vibrationsreducing ON/OFF (s. 62)

( ): Referenssida

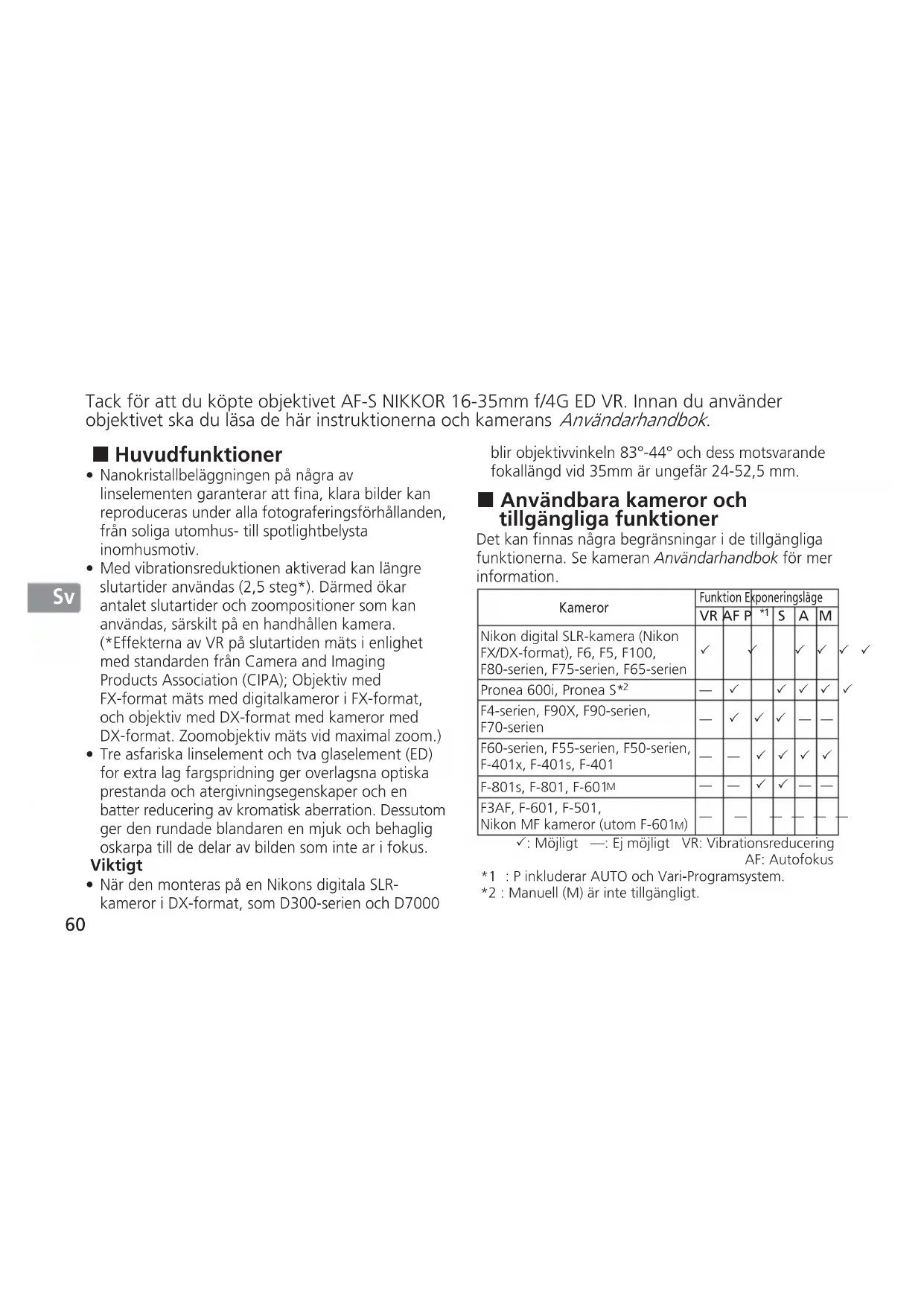

Tack för att du köpte objektivet AF-S NIKKOR 16-35mm f/4G ED VR. Innan du använder objektivet ska du läsa de här instruktionerna och kamerans Användarhandbok.

■ Huvudfunktioner

- Nanokristallbeläggningen på några av linselementen garanterar att fina, klara bilder kan reproduceras under alla fotograferingsförhållanden, från soliga utomhus- till spotlightbelysta inomhusmotiv.

- Med vibrationsreduktionen aktiverad kan längre slutartider användas (2,5 steg*). Därmed ökar antalet slutartider och zoompositioner som kan användas, särskilt på en handhållen kamera. (*Effekterna av VR på slutartiden mäts i enlighet med standarden från Camera and Imaging Products Association (CIPA); Objektiv med FX-format mäts med digitalkameror i FX-format, och objektiv med DX-format med kameror med DX-format. Zoomobjektiv mäts vid maximal zoom.)

- Tre asfariska linselement och tva glaselement (ED) for extra lag fargspridning ger overlagsna optiska prestanda och atergivningsegenskaper och en batter reducering av kromatisk aberration. Dessutom ger den rundade blandaren en mjuk och behaglig oskarpa till de delar av bilden som inte ar i fokus.

Viktigt

- När den monteras på en Nikons digitala SLR-kameror i DX-format, som D300-serien och D7000

blir objektivvinkeln 83°-44° och dess motsvarande fokallängd vid 35mm är ungefär 24-52,5 mm.

■ Användbara kameror och tillgängliga funktioner

Det kan finnas några begränsningar i de tillgängliga funktionerna. Se kameran Användarhandbok för mer information.

Kameror	Funktion Ekponeringsläge
	VR	AF P	*1	S	A	M
Nikon digital SLR-kamera (Nikon FX/DX-format), F6, F5, F100, F80-serien, F75-serien, F65-serien	√		√		√	√
Pronea 600i, Pronea S*2	—	√		√	√	√
F4-serien, F90X, F90-serien, F70-serien	—	√	√	√	—	—
F60-serien, F55-serien, F50-serien, F-401x, F-401s, F-401	—	—	√	√	√	√
F-801s, F-801, F-601M	—	—	√	√	—	—
F3AF, F-601, F-501, Nikon MF kameror (utom F-601M)	—	—		—	—	—

√: Möjligt —: Ej möjligt VR: Vibrationsreducering AF: Autofokus
*1 : P inkluderar AUTO och Vari-Programsystem.
*2 : Manuell (M) är inte tillgängligt.

■ Fokusering (bild A)

Ställ in kamerans fokuslägesväljare enligt denna tabell.

Autofokus med möjlighet till manuell styrning (M/A-läge)

1 Ställ in linsens brytare för fokuslägesväljare på M/A.
2 Autofokus har aktiverats, men den automatiska fokuseringen kan åsidosättas om du roterar den separata fokusringen samtidigt som du trycker in avtryckaren halvvägs, eller om du trycker på AF-ON-knappen på kamerahuset om kameran har en sådan.
3 Tryck in avtryckaren halvvägs eller tryck på AF-ON-knappen en gång till om du vill avbryta den manuella fokuseringen och gå tillbaka till autofokus.

Få bra resultat med autofokus

Se "Om att använda AF NIKKOR vidvinkel- eller super vidvinkel-objektiv" (s. 67).

Kameror	Kamerans fokusläge	Objektivets fokusläge
		M/A M
Nikon digital SLR-kamera (Nikon FX/DX-format), F6, F5, F4-serien, F100, F90X, F90-serien, F80-serien, F75-serien, F70-serien, F65-serien, Pronea 600i, Pronea S	AF	Autofokus med möjlighet till manuell styrning	Manuell fokusering (elektronisk avständsmätare kan användas.)
	MF	Manuell fokusering (elektronisk avständsmätare kan användas.)
F60-serien, F55-serien, F50-serien, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF	Manuell fokusering (elektronisk avständsmätare kan användas, utom med F-601M)
	MF

■ Läge för vibrationsreduktion (bild B) Ställa in brytaren för vibrationsreducering ON/OFF

ON: Effekterna av kameraskakning reduceras när du trycker ned avtryckaren halvvägs samt vid det ögonblick då bilden tas. Eftersom vibrationer reduceras i sökaren, underlättas den automatiska eller manuella fokuseringen och själva komponeringen av motivet i sökaren blir lättare.

OFF: Effekterna av kameraskakning reduceras inte. Att notera om vibrationsreducering

• Tryck först ned avtryckaren halvvägs och vänta sedan tills bilden i sökaren stabiliseras innan du trycker ned avtryckaren helt.
• På grund av vibrationsreduceringens mekaniska egenskaper kan bilden i sökaren bli suddig efter att avtryckaren släppts. Detta är inte något fel.

• Om du flyttar kameran i en vid både när du panorerar, kompenserar den inte för vibrationer i panoreringsriktningen. Till exempel reduceras endast effekterna av vertikal kameraskakning vid horisontell panorering.

• Stäng inte av kameran och lossa inte objektivet från kameran när vibrationsreduceringen är aktiverad. Om detta inte efterföljs kan det låta och kännas som en invändig del är lös eller trasig i objektivet när du skakar på det. Detta är inte något fel. Starta kameran igen för att korrigera detta.

• För kameror som har inbyggd blixt, fungerar inte vibrationsreduceringen när den inbyggda blixten laddas.
• När kameran är monterad på ett stativ ska brytaren för vibrationsreducing ON/OFF ställas in på OFF. Vi rekommenderar emellertid att omkopplaren ställs in på ON när kameran används med ett olåst stativhuvud eller med ett enbensstativ.
• Om objektivet ska användas på en kamera som inte är kompatibel med vibrationsreducing (s. 60) ställer du brytare för vibrationsreducing ON/OFF på OFF. I synnerhet när du använder Pronea 600i-kameran kan batteriet snabbt laddas ur om denna omkopplare står kvar i läget ON.

■ Ställa in fokus, zoom och skärpedjup

Innan du ställer in fokus roterar du på zoomringen för att justera brännvidden så att du får med den önskade kompositionen. Om kameran har funktioner för förhandsgranskning av skärpedjupet kan du förhandsgranska skärpedjupet genom kamerans sökare.

• Det här objektivet är utrustat med ett system för innerfokusering (IF). Om fotograferingsavständet minskar, minskar också brännvidden.
• Avständsskalan visar inte exakt avständ mellan motiv och kamera. Värdena är ungefärliga och ska användas som en allmän vägledning. Vid fotografering av avlägsna landskap kan skärpedjupet påverka funktionen och motivet kan vara i fokus på ett avständ närmare än oändligt.

- För vidare information, se sid. 156.

■ Ställa in bländaren

Använd kameran för att justera bländarinställningen.

■ Inbyggd blixt och vinjettering

• Den inbyggda blixten kan inte användas för kortare avständ än 0,6 m.
• För att undvika vinjettering, använd inte motljusskydd.
• För den senaste informationen om vinjettering med detta objektiv, se kamerans handbok.

- Vinjettering är mörka hörn som syns runt bilden när ljuset från blixten hindras av objektivet.

Kameror Brännvid	d/avständ
D810, D800-serien, D750, D5500, D5300, D5200, D3300, D3200	• 35 mm/1 m eller större
D700 (FX-Format)	• 28 mm/3 m eller större• 35 mm/1 m eller större
D700 (DX-Format)	• 20 mm/1,5 m eller större• 24 mm eller större/Ingen begränsning
D300-serien, D200, D100, D7000	• 24 mm/2 m eller större• 28 mm/1 m eller större• 35 mm/Ingen begränsning
D7200, D7100	• 24 mm/1,5 m eller större• 28 mm/1 m eller större• 35 mm/Ingen begränsning
D7200, D7100(1,3x-beskärning av DX)	• 20 mm/1,5 m eller större• 24 mm/1 m eller större• 28 mm/Ingen begränsning
D610, D600, D5100 • 35 mm	/1,5 m eller större
D90, D80, D5000, D3100, D3000, D60, D50, D40-serien	• 28 mm/1,5 m eller större• 35 mm/1 m eller större
D70-serien	• 28 mm/2 m eller större• 35 mm/1 m eller större
Övriga kameror	Vinjettering inträffar på alla fotograferingsavständ.

■ Använda motljusskyddet

Motljusskydd minimerar ströljus och skyddar objektivet.

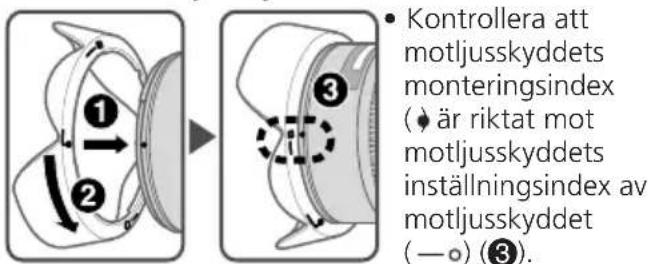

Att fästa motljusskyddet

• Kontrollera att motljusskyddets monteringsindex (♦ är riktat mot motljusskyddets inställningsindex av motljusskyddet (-○) (3).

• Det är lättare att fästa och ta av motljusskyddet om du håller det vid basen (nära fästningsindikeringen (j)) och inte i ytterkanten.
• Om motljusskyddet inte sitter korrekt kan vinjettering uppstå.
  • Ta bort det tvärtom innan du lagrar det.

■ Rekommenderade mattskivor

Det finns olika utbytbara mattskivor för vissa SLR-kameror från Nikon till olika fotograferingssituationer. Till detta objektiv rekommenderas följande:

©: Utmärkt fokusering

O: Acceptabel fokusering En lätt vinjettering eller moirémönster syns i sökaren, men inte på filmen.

—: Inte tillgängligt

( ): Anger graden av exponeringskompensation som krävs (endast centrumvägd mätning). För F6-kameror kompenserar du genom att välja "Other screen" (Annan skiva) i Custom setting (Anpassad inställning) "b6: Screen comp." (Mattskivekomp.) och ställa EV-nivån på -2,0 till +2,0 i steg om 0,5 EV. När du använder en annan mattskiva än typ B eller E måste du välja "Other screen" (Annan skiva), även om kompensationsvärdet som krävs är "0" (ingen kompensation krävs). På F5-kameror

kompenserar du med "Custom setting #18" (Anpassad inställning nr 18) på kamerahuset. Mer information finns i användarhandboken för kamerahuset.

En tom ruta innebär att det inte är tillämpligt. Eftersom skärmtyp M kan användas för både makrofotografering vid en förstoringsgrad på 1:1 och högre och för fotomikrografi, har den andra tillämpningar än andra skärmar.

Viktigt

- För F5-kameror är endast mattskivorna EC-B, EC-E, B, E, J, A, L tillgängliga i matrismätning.

• Var försiktig så att inte CPU-kontakterna blir smutsiga eller skadas.
• Om gummipackningen för monteringen av objektivet skadats, besök hos närmaste auktoriserade återförsäljare eller ditt servicecenter för reparation.
• Rengör objektivets ytor med en blåsborste. Använd en mjuk, ren bomullsduk eller linsduk fuktad med etanol (alkohol) eller linsrengöringsmedel, för att ta bort smuts och fettfläckar. Torka i en cirkulär rörelse från mitten och utåt. Lämna inte kvar några spår av rengöringsmedlet och rör inga andra delar av objektivet.

• Rengör aldrig objektivet med organiska lösningsmedel som thinner eller bensen.

• Det finns NC-filter som skyddar den främre linsen. Linsskyddet hjälper också till att skydda den främre linsen.

• När objektivet förvaras i sin flexibla objektivpåse ska både främre och bakre linsskydd vara monterade.
• När objektivet är monterat på kameran bör du inte lyfta eller hålla kameran och objektivet i linsskyddet.
• Om objektivet inte ska användas under en längre tidsperiod ska det förvaras svalt och torrt så att mögel och rost kan undvikas. Förvara det också skyddat mot direkt solljus och kemikalier såsom kamfer och naftalen.
• Se till att det inte kommer vatten på objektivet och tappa det inte i vatten, eftersom det då kommer att rosta och sluta fungera.
• Förstärkt plast används i vissa av objektivets delar. Lämna aldrig objektivet på en alltför varm plats för att undvika skador.

■ Standardtillbehör

• 77mm främre objektivlock som knäpps på plats LC-77
• Bakre objektivlock
  • Bajonettskydd HB-23
  • Flexibelt objektivfodral CL-1120

■ Extra tillbehör

- 77mm skruvfilter

■ Specifikationer

Typ av objektiv:	G-typ AF-S NIKKORzoomobjektiv med inbyggdCPU och Nikonsbajonettkoppling
Fokallängd:	16-35mm
Maximal bländare:	f/4
Linskonsstruktion:	17 element i 12 grupper (2 ED,3 asfäriska och någrananokristallbelagda linselement)
Bildvinkel:	107°-63° med 35mm-format(135) Nikon film SLR-kameroroch Nikon FX-formatdigitalkameror83°-44° med Nikons digitalaSLR-kameror i DX-format94°-52° med IX240systemkameror
Brännviddsskala:	16, 20, 24, 28, 35 mm
Avständsinformation:	Visas i kamerahuset
Zoomkontroll:	Manuellt via separat zoomring
Fokusering:	Nikon-system förinnerfokusering (IF), autofokusmed en fokuserande SilentWave-motor, manuellt medseparat fokusring

Vibrationsreducing:	Objektivbyte med VCM-motorer (voice coil)
Skala för fotograferingsavständ:	Graderad i meter och fot från 0,28 m till oändligt avständ ( )
Kortaste fokuseringsavständ:	0,29 m från skärpeplanet (vid 16mm, 35mm)0,28 m från skärpeplanet (vid 20-28mm)
Antal slutarblad:	9 st. (rundade)
Bländare:	Helautomatisk
Bländarskala:	f/4 till f/22
Exponeringsmätning:	Full bländaröppning på kamero med CPU-gränssnitt
Storlek:	77mm (P = 0,75 mm)
Mått:	Ungefär 82,5 mm diameter × 125 mm (utstick från objektivets monterade fläns)
Vikt:	Ungefär 680 g

Specifikationer och utförande kan ändras när som helst, utan att tillverkaren meddelar detta och utan någon skyldighet för densamme.

■ Om att använda AF NIKKOR vidvinkel- eller super vidvinkel-objektiv

I följande situationer kanske inte autofokus fungerar som förväntat när du använder AF NIKKOR vidvinkel- eller super vidvinkel-objektiv.

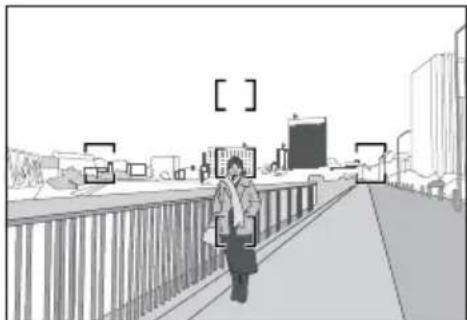

C En person som står framför en bakgrund med långt avständ

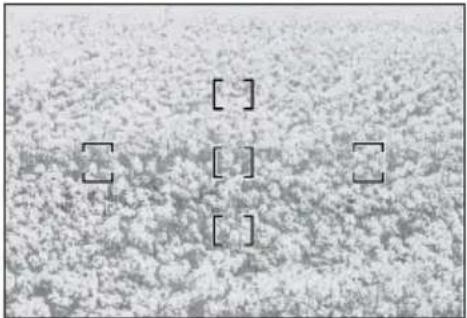

D Ett fält med blommor

[ ] [ ] [ ]

1. När det huvudsakliga motivet i fokusområdet är relativt litet

När en person som står framför en bakgrund på långt avständ befinner sig utanför fokusmarkeringen, som visas i bild C, kan bakgrunden komma i fokus medan motivet hamnar utanför fokus.

2. När det huvudsakliga motivet är ett detaljerat mönster eller landskap

När motivet består av ett detaljerat mönster eller har låg kontrast, till exempel ett fält med blommor, som visas i bild D kan det vara svårt att fokusera med hjälp av autofokus.

Lösningar på den här typen av problem

(1) Fokusera med hjälp av ett annat motiv på samma avständ från kameran och lås fokus där. Rikta sedan kameran mot motivet som du vill fotografera och ta bilden.

(2) Ställ in kamerans fokusläge till manuell fokusering och ställ in fokus manuellt på motivet.

Se "Få bra resultat med autofokus" i kamerans Användarhandbok.

- Med Nikons system för innerfokusering (IF), kommer även brännvidden att minska om fotograferingsavständet minskar.
