产品类型	广角变焦镜头
品牌	尼康
型号	尼克尔 AF-S 16-35 mm f/4G ED VR
卡口类型	尼康F卡口（FX/DX）
焦距	16-35 mm
最大光圈	f/4
光学结构	12组17片（2片ED镜片，3片非球面镜片，纳米结晶涂层）
视角	107°-63°（FX）/ 83°-44°（DX）
对焦	自动对焦（静音马达），支持手动优先，内对焦系统
防抖	是，光学VR（最多可补偿2.5档）
最近对焦距离	0.28-0.29米（取决于焦距）
光圈叶片数	9片（圆形）
光圈范围	f/4至f/22
滤镜直径	77 mm
尺寸（直径×长度）	82.5 × 125 mm
重量	680 g
电源	由相机供电（无需独立电池）
开关	AF模式（M/A, M）和VR ON/OFF
附带配件	前盖LC-77，后盖，遮光罩HB-23，软包CL-1120
维护	用吹气球或蘸有乙醇的软布清洁；避免使用溶剂
安全注意事项	请勿拆卸，请勿直视太阳，保持干燥，远离易燃气体
备件与可修复性	77mm滤镜另购；橡胶密封圈可在尼康授权维修中心修复

常见问题 - Nikkor AFS 1635mm f4G ED VR NIKON

如何使用手动优先自动对焦（M/A）？

将对焦模式开关设置为M/A。自动对焦处于活动状态，但您可以半按快门按钮或按下AF-ON按钮的同时旋转手动对焦环进行手动对焦。松开对焦环即可恢复自动对焦。

如何启动减震（VR）？

将减震ON/OFF开关置于ON。VR可在半按快门按钮和拍摄时减少相机抖动的影响。使用稳定的三脚架时，请设置为OFF。

最近对焦距离是多少？

最近对焦距离为0.28米（20-28mm焦距）和0.29米（16mm和35mm焦距）（从焦平面测量）。

这支镜头是否兼容尼康DX格式相机？

是的，兼容。在尼康DX格式数码单反相机上，视角变为83°-44°，35mm等效焦距约为24-52.5mm。

如何清洁镜头镜片？

使用吹气球或清洁刷去除灰尘。对于污渍，使用稍微蘸有乙醇的软棉布，从中心向外以圆周运动擦拭。切勿使用有机溶剂。

为什么图像角落会变暗（暗角）？

使用内置闪光灯时可能出现暗角。为避免这种情况，请勿使用遮光罩，并遵循手册表格中指示的距离和焦距。例如，在D810上，使用35mm焦距且距离1米或更远。

如何安装遮光罩？

将遮光罩的安装标记（♦）与调节标记（○）对齐，然后按箭头方向旋转遮光罩，直至听到咔哒声。取下时，反向旋转。存放时，可倒扣安装。

纳米结晶涂层有什么作用？

纳米结晶涂层可减少强光条件下的反射和鬼影，确保在阳光明媚的户外和聚光灯下的室内都能获得清晰的图像。

这支镜头是否防水或耐水？

镜头不防水。避免溅水和浸水，否则可能导致生锈和无法修复的损坏。保持干燥，存放于阴凉干燥处。

不使用时如何存放镜头？

装上前后盖，将镜头置于干燥阴凉处，避免阳光直射。使用附带的软包CL-1120。远离樟脑或萘等化学物质。

用户手册 Nikkor AFS 1635mm f4G ED VR NIKON

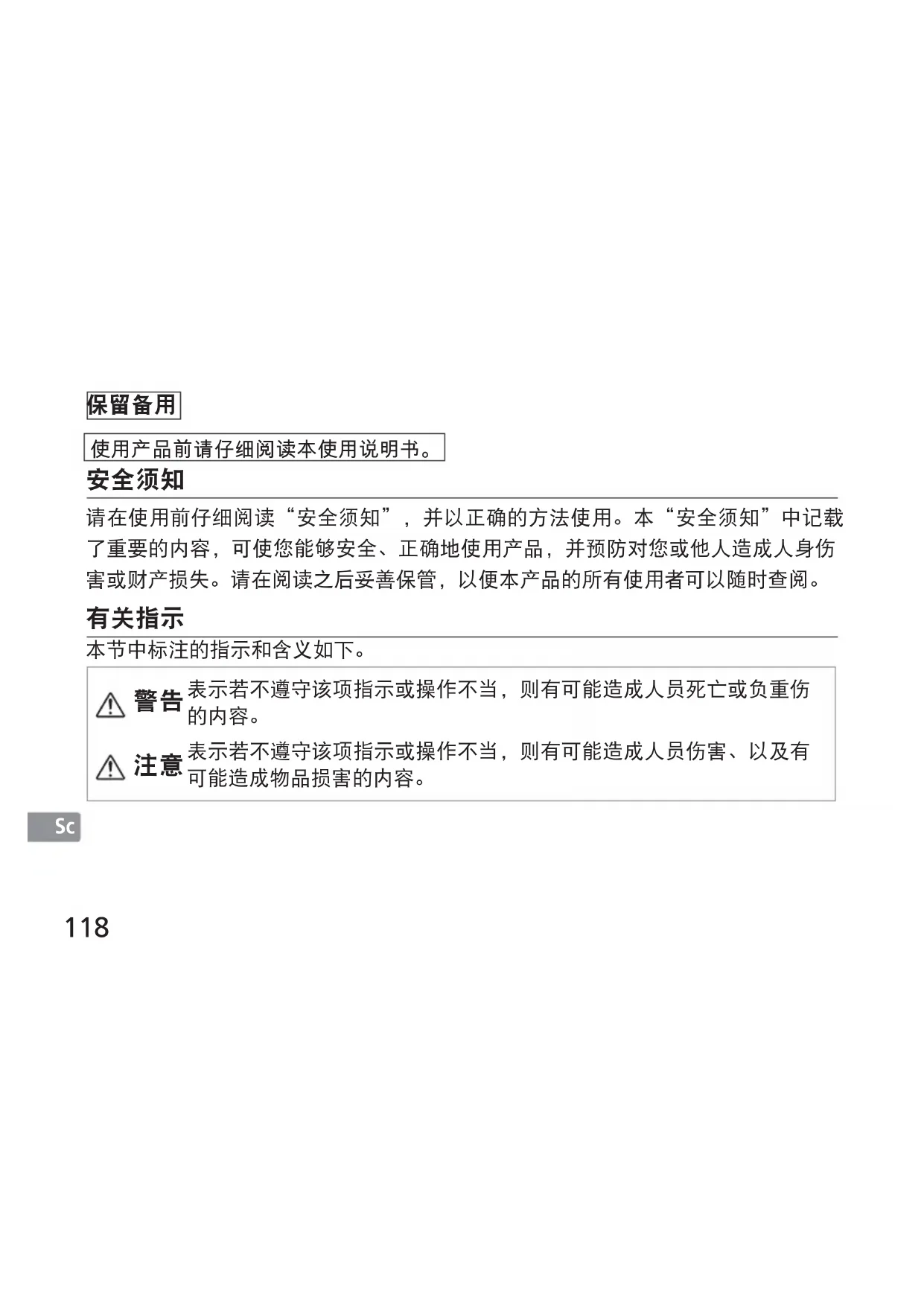

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆解）。

●符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

警告
禁止拆解	切勿自行拆解、修理或改装。否则将会造成触电、发生故障并导致受伤。
禁止触碰立即委托修理	当产品由于跌落而破损使得内部外露时,切勿用手触碰外露部分。否则将会造成触电、或由于破损部分而导致受伤。取出照相机电池,并委托经销商或尼康授权的维修服务中心进行修理。

取出电池立即委托修理	当发现产品变热、冒烟或发出焦味等异常时,请立刻取出照相机电池。若在此情况下继续使用,将会导致火灾或灼伤。取出电池时,请小心勿被烫伤。取出电池,并委托经销商或尼康授权的维修服务中心进行修理。
禁止接触水	切勿浸入水中或接触到水,或被雨水淋湿。否则将会导致起火或触电。
禁止使用	切勿在有可能起火、爆炸的场所使用。在有丙烷气、汽油等易燃性气体、粉尘的场所使用产品,将会导致爆炸或火灾。
禁止观看	切勿用镜头或照相机直接观看太阳或强光。否则将会导致失明或视觉损伤。
注意
当心触电	切勿用湿手触碰。否则将有可能导致触电。
禁止放置	切勿在婴幼儿伸手可及之处保管产品。否则将有可能导致受伤。
小心使用	进行背光拍摄时,务必使太阳充分偏离画角。阳光会在照相机内部聚焦,并有可能导致火灾。太阳偏离画角的距离微小时,也有可能会导致火灾。
妥善保存	不使用时请盖上镜头盖,或保存在没有阳光照射处。阳光会聚焦,并有可能导致火灾。

小心移动	进行移动时,切勿将照相机或镜头安装在三脚架上。摔倒、碰撞时将有可能导致受伤。
禁止放置	切勿放置于封闭的车辆中、直射阳光下或其它异常高温之处。否则将对内部零件造成不良影响,并导致火灾。

名称

感谢您购买AF-S 尼克尔 16-35mm f/4G ED VR镜头。使用本镜头之前，请先阅读这些说明并参阅照相机的使用说明书。

■ 主要特色

• 部分镜片上的纳米结晶涂层（Nano Crystal Coat），确保在晴天的户外，或是灯光照明的室内等不同的拍摄环境，均可获得清晰的图像。
• 启用减震，可以实现比在禁用减震时更慢的快门速度拍摄（相当于降低2.5档*），从而扩大可用快门速度和变焦位置的范围，尤其在手握照相机拍摄时。（*减震对快门速度的影响是根据相机影像器材工业协会（CIPA）标准所测量；测量FX格式镜头时使用的是FX格式数码照相机，测量DX格式镜头时使用的是DX格式照相机。变焦镜头是在最大变焦设定下进行的测量。）

- 通过采用三个非球面镜片和两个超低色散（ED）镜片，能够有效消除色散，从而最大程度地表现镜头的卓越光学性能和表现力。另外，圆形光圈可以在照片成像的焦外部分产生舒适的模糊美感。

注意事项

- 本镜头装在尼康DX格式数码单镜反光照相机，如D300系列和D7000上时，镜头画角变成83°-44°，35mm格式焦距相当值约为24-52.5mm。

■ 适用的照相机及可用的功能

有些功能可能受到限制。详情请参阅您的照相机使用说明书。

照相机	功能		曝光模式
	VR	AF	P*1	S	A	M
尼康数码单镜反光(尼康FX/DX格式)照相机、F6、F5、F100、F80系列、F75系列、F65系列	√		√		√	√
Pronea 600i、Pronea S*2	—	√		√	√	√
F4系列、F90X、F90系列、F70系列	—	√	√	√	—	—
F60系列、F55系列、F50系列、F-401x、F-401s、F-401	—	—	√	√	√	√

√:可能 一:不可能 VR:减震 AF:自动对焦
*1: P包括AUTO及数字可变程序系统。
*2: 无手动模式（M）可用。

■ 对焦

按下表设定照相机对焦模式切换开关。

手动优先的自动对焦（M/A模式）

1 将镜头对焦模式切换器设定在M/A。

②可以使用自动对焦，但通过半按住快门释放按钮，同时转动独立对焦环，或者在配备AF-ON按钮的照相机上按此按钮时转动对焦环，则可取代自动对焦操作。
③ 再半按一次快门释放按钮或再按一次 AF-ON 按钮即可取消手动对焦并恢复自动对焦。

使用自动对焦拍摄好照片

请参阅 “使用广角或超广角 AF 尼克尔镜头的注意事项”（p. 133）。

照相机	照相机对焦模式	镜头对焦模式切换器
		M/A M
尼康数码单镜反光(尼康FX/DX格式)照相机、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	AF	手动优先的自动对焦	手动对焦(可使用电子测距仪。)
	MF	手动对焦(可使用电子测距仪。)
F60系列、F55系列、F50系列、F-801s、F-801、F-601M、F-401x、F-401s、F-401	AFMF	手动对焦(可使用电子测距仪,除了F-601M外)

■ 减震模式

设定减震ON/OFF开关

ON: 在半按快门释放按钮时，以及在释放快门的瞬间，会减少照相机震动的影响。因为在取景器中减震，自动/手动对焦和对拍摄对象的精确构图将更加容易。

OFF: 不减少照相机震动的影响。

使用减震的注意事项

- 半按快门释放按钮以后，请等到取景器中的图像稳定以后再完全按下快门释放按钮。

• 由于减震装置的特性，在快门释放后取景器中的图像可能会变得模糊。这不是故障。
• 如果您在摇镜拍摄时大范围地移动照相机，将不会对转动方向的照相机震动进行补偿。例如，水平转动时仅减少垂直照相机震动的影响。
• 请勿在减震正在运行时关闭照相机或从照相机上取下镜头。否则在晃动镜头时可能会造成镜头发出声音，会让人觉得好像内部组件松脱或损坏。这不是故障。请重新打开照相机消除这种情况。

• 对于配有内置闪光灯的照相机，当内置闪光灯正在充电时减震功能不起作用。

• 当照相机安装在三脚架上时，请将减震ON/OFF开关设定为OFF。不过，当在不固定的三脚架云台或单脚架上使用照相机时，建议将开关设定为ON。

• 如本镜头与不兼容减震功能的照相机(p. 124)一起使用，请将减震ON/OFF开关置于OFF。特别是与Pronea 600i照相机一起使用时，如该开关置于ON，电池电量会很快耗尽。

■ 对焦、变焦和景深

进行对焦前，先旋转变焦环，调节焦距，直至取景器中获得令人满意的构图。如果照相机具有景深预览（缩小光圈）按钮或控制杆，则可通过照相机取景器预览景深。

• 本镜头配备内部对焦（IF）系统。近距离对焦时，焦距会稍微缩短。
• 距离刻度不表示拍摄对象和照相机之间的精确距离。数值是近似值，只能作为一般参考。拍摄远景时，景深可能会影响操作，因此照相机的对焦位置可能比无穷远稍近一些。
• 有关更多的内容，请参阅第156页。

■ 光圈设定

用照相机调整光圈设定。

■ 内置闪光灯和渐晕

• 对于距离不到0.6m的情况，无法使用内置闪光灯。
• 为避免渐晕，请勿使用镜头遮光罩。
• 有关使用本镜头时的渐晕的最新信息，请参阅照相机说明书。
• 渐晕是指闪光灯发出的灯光被镜筒遮住时，图像的周边出现的黑渐晕落。

照相机 支持的焦距/拍摄距离
D810、D800系列、D750、D5500、D5300、D5200、D3300、D3200	35mm/1m或更远
D700 (FX格式)	28mm/3m或更远35mm/1m或更远
D700 (DX格式)	20mm/1.5m或更远24mm或更远/无限制
D300系列、D200、D100、D7000	24mm/2m或更远28mm/1m或更远35mm/无限制

照相机 支持的焦距/拍摄距离
D7200、D7100	24mm/1.5m或更远28mm/1m或更远35mm/无限制
D7200、D7100(DX 1.3倍裁切)	20mm/1.5m或更远24mm/1m或更远28mm/无限制
D610、D600、D5100	35mm/1.5m或更远
D90、D80、D5000、D3100、D3000、D60、D50、D40系列	28mm/1.5m或更远35mm/1m或更远
D70系列	28mm/2m或更远35mm/1m或更远
其他照相机	在任何拍摄距离都会产生渐晕。

■ 使用镜头遮光罩

镜头遮光罩可使杂散光降低到最小程度并可保护镜头。

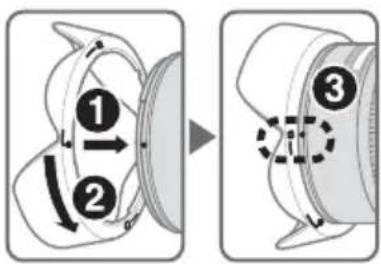

安装镜头遮光罩

- 必须确保镜头遮光罩安装标记（）与镜头遮光罩锁定标记（）。对准（③）。

• 为了方便安装或拆下遮光罩，请握住底部（镜头遮光罩对齐标记（）附近），请勿握住外缘。
• 如果镜头遮光罩安装不当，则可能产生渐晕。
• 存放镜头遮光罩时，要反方向装在镜头上。

■ 建议使用的对焦屏

各种对焦屏可用于尼康单镜反光照相机，适合各种摄影场景。下面所列为建议配合本镜头使用的对焦屏：

取景器内有轻微渐晕或莫尔条纹图形，但胶卷上不会有。

-: 不可用

( ): 显示所需曝光补偿值（仅限中央重点测光时）。使用F6照相机时，请通过选择自定义设定“b6：对焦屏补偿”中

的“其他对焦屏”，并以0.5 EV步长将曝光补偿级数设定在-2.0到+2.0之间来进行补偿。当使用了B型和E型之外的对焦屏时，即使所需的补偿值为“0”（没有补偿需要），也必需选择“其他对焦屏”。使用F5照相机时，请用机身上的“自定义设定#18”进行补偿。

详情请参阅照相机机身使用说明书。空白栏意为不宜使用。因为M型对焦屏可同时使用1:1或以上放大倍率进行宏观摄影和显微摄影，因此，不在此限。

注意事项

- 使用F5照相机时，在矩阵测光时仅可使用EC-B型、EC-E型、B型、E型、J型、A型、L型对焦屏。

■ 镜头的维护保养

• 注意不要让CPU接点变脏或受损。
• 如果镜头卡口橡胶垫圈损坏时，请务必让就近的尼康授权的维修服务中心修理。
• 使用吹气球刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布或镜头清洁纸沾酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。
• 切勿使用稀释剂或苯等有机溶剂清洁镜头。
• NC滤镜可以保护镜头前面的元件。镜头遮光罩也有助于保护镜头的正面。
• 当把镜头保存在半软镜头袋中时，请盖好镜头前盖和镜头后盖。
• 当镜头安装在照相机上时，切勿通过镜头遮光罩拎起或握持照相机和镜头。
• 当镜头长时间不用时，请将其保存在

凉爽干燥的地方以防生霉和生锈。请勿放在阳光直射或樟脑球/卫生丸等化学品附近。

• 注意不要溅水于镜头上或使其落到水中，因为这会使镜头生锈而发生故障。
• 镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。
• 运输产品时，请在包装箱内装入足够多的缓冲材料，以减少（避免）由于冲击导致产品损坏。

标准配件

• 77mm LC-77搭扣式镜头前盖
• 镜头后盖
• HB-23卡口式镜头遮光罩
• CL-1120半软镜头袋

选购附件

- 77mm旋入式滤镜

■规格

镜头类型：G型AF-S尼克尔变焦镜头，带内置CPU和尼康卡口

焦距：16-35mm 最大光圈：f/4

镜头构造：12组17片（2片ED镜片、3片非球面镜片和数片涂覆有纳米结晶涂层的镜片）

画角：使用35mm（135）格式的尼康胶卷单镜反光照相机和尼康FX格式数码单镜反光照相机时为 107^-63^ ；使用尼康DX格式数码单镜反光照相机时为 83^-44^ ；使用IX240系统照相机时为 94^-52^

焦距刻度：16、20、24、28、35mm
距离信息：输出到照相机

变焦控制：通过独立变焦环手动控制 对焦：尼康内部对焦（IF）系统， 采用宁静波动马达自动对 焦，手动则采用独立对焦环

减震：采用音圈马达（VCM）的镜头位移式

拍摄距离刻度：以米为单位从0.28m 至无穷远（∞）标以刻度

曝光测量：配合带CPU接口系统的照相机，采用全光圈方式

安装尺寸：77mm (P = 0.75mm)

尺寸：直径约82.5mm，镜头长约125mm（自照相机镜头卡口边缘算起）

重量：约680g

设计和规格若有变更，制造商恕无义务另行通知。

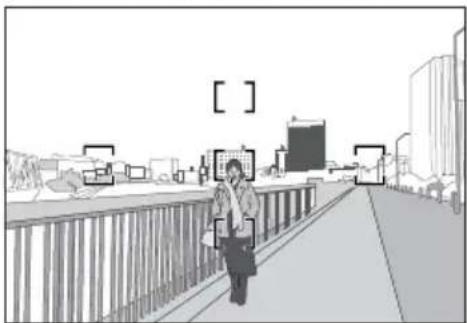

■ 使用广角或超广角AF 尼克尔镜头的注意事项

下列情况中，当使用广角或超广角AF 尼克尔镜头拍摄时，自动对焦可能无法获得预期效果。

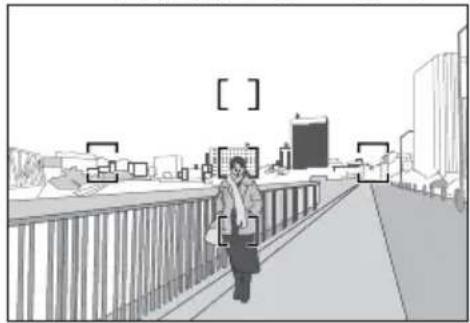

c 遥远背景前方站立的人物

如图C所示，当站在远景前的人物处于对焦框内，则可能会背景清晰而人物模糊。

2. 当拍摄对象是拥有精细图案的对象或景色时如图D所示，当拍摄对象拥有精细图案或者对比度不高时，例如花团锦簇的田野，自动对焦可能难以实现。

对于这些情况

(1) 对与照相机距离相同的其它拍摄对象进行对焦，然后使用对焦锁定重新构图和拍摄。
(2) 将照相机对焦模式设定为手动对焦，并手动对拍摄对象进行对焦。

请参阅照相机使用说明书中的“使用自动对焦拍摄好照片”。

产品中有害物质的名称及含量

本表格依据SJ/T11364的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

但是，以现有的技术条件要使照相机相关产品完全不含有上述有害物质极为困难，并且上述产品都包含在《关于电气电子设备中特定有含物质使用限制指令2011/65/EU》的豁免范围之内。

尼康客户支持中心服务热线：400-820-1665

(周一至周日9:00-18:00，除夕下午休息)

http://www.nikon.com.cn/

尼康影像天地（上海）：[phone]

(周一至周日9:30-20:30，春节休息)

上海市南京西路1363号，200040

进口商：尼康映像仪器销售（中国）有限公司

上海市茂名南路205号瑞金大厦22楼, 200020

在日本印刷

出版日期: 2015年3月1日

Sc

安全操作注意事項

警告

勿自行拆除

觸摸相機或鏡頭的內部零件可能會導致受傷。僅能由合格維修技師修理。如果由於掉落或其它事故導致相機或鏡頭拆散，在切斷產品電源和（或）取出電池後，請將產品送至尼康授權的維修中心進行檢查。

發生故障時立刻關閉電源

如果您發現相機或鏡頭冒煙或發出異味，請立刻取出電池，注意避免燙傷。若繼續使用可能導致受傷。

取出電池或切斷電源後，請將產品送到尼康授權的維修中心進行檢查。

勿在易燃氣體環境中使用相機或鏡頭

如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。

勿通過鏡頭或觀景器觀看太陽

通過鏡頭或觀景器觀看太陽或其它強光，可能會導致永久性的視覺損傷。

請勿在兒童伸手可及之處保管本產品

請特別注意避免嬰幼兒將電池或其它小部件放入口中。

使用相機和鏡頭時應注意以下事項

• 保持相機和鏡頭乾燥。否則可能導致火災或引起電擊。
• 請勿以濕手操作或觸摸相機或鏡頭。否則可能會導致電擊。
• 背光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接通過鏡頭，因為這可能導致相機過熱，引起火災。
• 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並且存放鏡頭時應避免陽光直射。否則可能會導致火災，因為鏡頭可能會使陽光聚焦於易燃物。

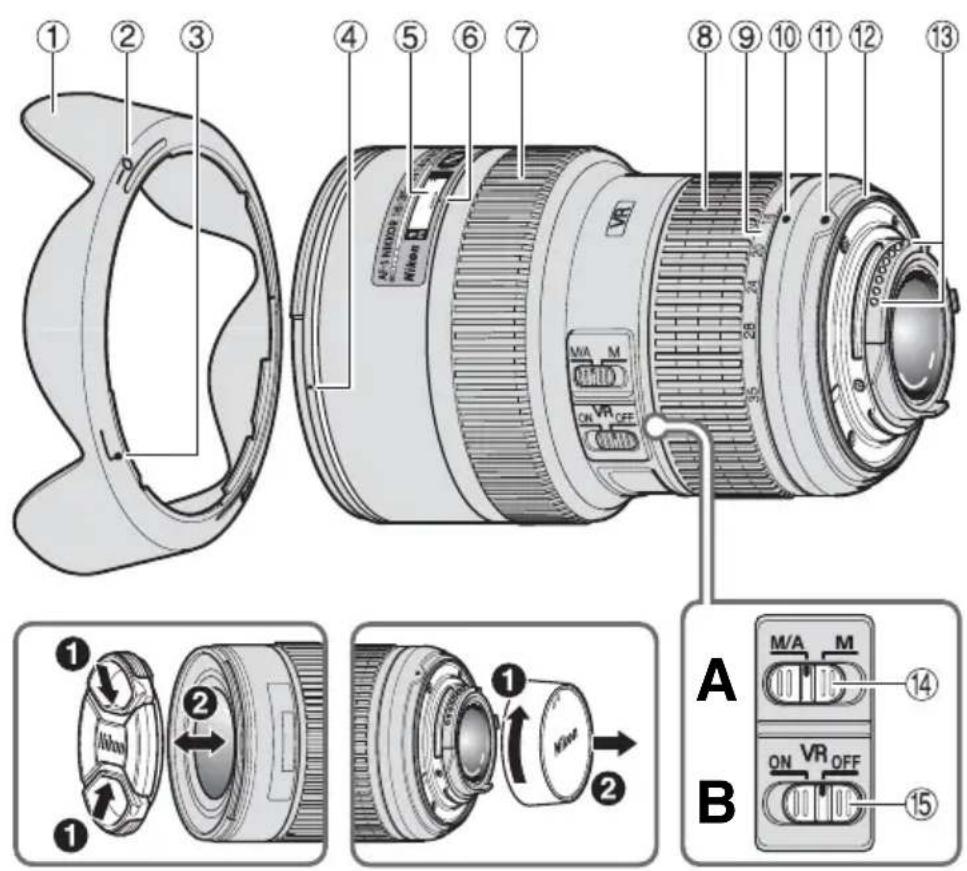

■ 術語

① 鏡頭遮光罩 (p. 142)
② 鏡頭遮光罩設置標記 (p. 142)
③ 鏡頭遮光罩安裝標記 (p. 142)
④ 鏡頭遮光罩接環標記 (p. 142)
⑤ 距離尺 (p. 141)
⑥ 距離標記線
⑦ 對焦環 (p. 139)
⑧ 變焦環 (p. 141)
⑨ 焦距尺
⑩ 焦距尺標記線
⑪ 接環標記
⑫ 鏡頭接環橡皮墊圈 (p. 143)
⑬ CPU接點 (p. 143)
⑭ 對焦模式開關 (p. 139)
⑮ 減震ON/OFF開關 (p. 140)

( )：參考頁

感謝您購買AF-S 尼克爾 16-35mm f/4G ED VR鏡頭。使用本鏡頭之前，請先閱讀這些說明並參閱相機的使用說明書。

■ 主要特色

• 在部分鏡片上的納米結晶塗層（Nano Crystal Coat），由晴天的戶外，到射燈照明的戶內場景，均可確保在不同的拍攝情況下可以獲得清晰的影像。
• 啟用減震可以使用較慢的快門速度（2.5檔*），因此會擴大可用快門速度及變焦位置的範圍，尤其是手持相機時。（*減震對快門速度的影響是根據相機與影像產品協會（CIPA）標準所測量；測量FX格式鏡頭時使用的是FX格式數碼相機，測量DX格式鏡頭時使用的是DX格式相機。變焦鏡頭是在最大變焦設定下進行的測量。）
• 所應用的三片非球面鏡組件和兩片超低色散（ED）鏡片組件，確保色像差的校正，可使優越的光學效能和著色特性發揮到極限。另外，圓形光圈可使虛化物體產生柔和舒適的模糊美感。

注意事項

- 本鏡頭裝在尼康DX格式數碼單鏡反光相機，如D300系列和D7000上時，鏡頭畫角變成83° -44°與其35毫米相當的焦距約為24-52.5毫米。

■ 適用的相機及可用的功能

有些功能可能受到限制。詳情請參閱您的相機使用說明書。

√: 可能 一: 不可能 VR: 減震 AF: 自動對焦
*1：P包括AUTO及可變程序系統。
*2：無手動模式（M）可用。

■ 對焦（圖A）

請根據下表來設定相機的對焦模式選擇器。

自動對焦和手動補償（M/A模式）

① 將對焦模式開關設定在M/A。
2 可以使用自動對焦，但通過半按住快門釋放按鍵，同時轉動獨立對焦環，或者在配備AF-ON按鍵的相機上按此按鍵，則可以使自動對焦操作無效。
☐3 再半按一次快門釋放按鍵或再按一次AF-ON按鍵即可取消手動對焦並恢復自動對焦。

以自動對焦獲得滿意效果

請參閱 “使用廣角或超廣角AF 尼克爾鏡頭注意事項”（p. 145）。

相機	相機對焦模式	鏡頭對焦模式
		M/A M
尼康數碼單鏡反光(尼康FX/DX格式)相機、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	AF	自動對焦和手動補償	手動對焦(可使用電子測距儀。)
	MF	手動對焦(可使用電子測距儀。)
F60系列、F55系列、F50系列、F-801s、F-801、F-601M、F-401x、F-401s、F-401	AFMF	手動對焦(可使用電子測距儀,但F-601M除外)

■ 減震模式（圖B）

設定減震ON/OFF的開關

ON: 半按快門釋放按鍵以及釋放快門的瞬間，減少相機震動造成的影響。因為減少了觀景器中的震動，因此比較容易自動/手動對焦和對主體精確構圖。

OFF: 不減少相機震動造成的影響。

使用減震的注意事項

• 半按快門釋放按鍵以後，請等到觀景器中的影像穩定以後再完全按下快門釋放按鍵。
• 由於減震機構的特性，釋放快門後觀景器中的影像可能會變得模糊。這不是故障。
• 如果您在搖攝時大範圍地移動相機，將不會對移動方向的相機震動進行補償。例如，水平搖鏡時，只對垂直方向的相機震動進行減弱。
• 請勿在減震正在運行時關閉相機或從相機上取下鏡頭。否則出現震動時可能會造成鏡頭發出聲音，會讓人覺得彷彿內部組件鬆脫或損壞。這不是故障。請重新打開相機消除這種情況。

• 對於配備內置閃光燈的相機，當內置閃光燈正在充電時減震不起作用。

• 當相機安裝在三腳架上時，請將減震ON/OFF開關設定為OFF。不過，在未固定的三腳架或單腳架上使用相機時，建議將開關設定為ON。

• 如本鏡頭與無減震功能的相機（p. 138）一起使用，請將減震ON/OFF開關置於OFF。特別是與Pronea 600i相機一起使用時，如該開關置於ON，電池電量會很快耗盡。

對焦、變焦與景深

對焦前，請先轉動變焦環調整焦距，直至獲得滿意的構圖。如果相機具有景深預覽（縮小光圈）按鍵或控制桿，則可以通過相機觀景器預覽景深。

• 這個鏡頭配備內對焦（IF）系統。隨著拍攝距離減小，焦距也會減小。
• 距離尺不會顯示主體與相機之間的精確距離。數值均為近似值，只能作為一般參考。拍攝遠方風景時，景深可能會影響操作，且主體可能會在比無限遠更近的位置對焦。

- 更多相關內容，請參閱第156頁。

光圈設定

用相機調整光圈設定。

■ 內置閃光燈和邊量現象

• 距離不到 0.6m 時無法使用內置閃光燈。
• 為避免邊暈現象，請勿使用鏡頭遮光罩。
• 有關使用本鏡頭時的邊量的最新資訊，請參見相機的說明書。
• 邊暈是指閃光燈發出的燈光被鏡筒遮住時，影像周邊出現的變黑現象。

相機 支援的焦距/拍攝距離
D810、D800系列、D750、D5500、D5300、D5200、D3300、D3200	· 35mm/1m以上
D700 (FX格式)	· 28mm/3m以上· 35mm/1m以上
D700 (DX格式)	· 20mm/1.5m以上· 24mm以上/無限制
D300系列、D200、D100、D7000	· 24mm/2m以上· 28mm/1m以上· 35mm/無限制
D7200、D7100	· 24mm/1.5m以上· 28mm/1m以上· 35mm/無限制
D7200、D7100(DX 的 1.3x 裁剪)	· 20mm/1.5m以上· 24mm/1m以上· 28mm/無限制
D610、D600、D5100	· 35mm/1.5m以上
D90、D80、D5000、D3100、D3000、D60、D50、D40系列	· 28mm/1.5m以上· 35mm/1m以上
D70系列	· 28mm/2m以上· 35mm/1m以上
其他相機	在任何拍攝距離下都會發生邊量現象。

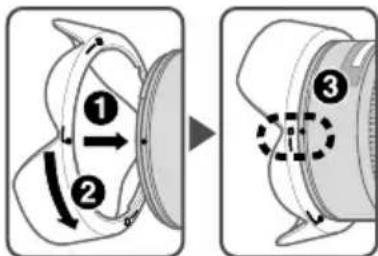

■ 使用鏡頭遮光罩

鏡頭遮光罩可將雜光減到最低，並保護鏡頭。

安裝遮光罩

• 為了方便安裝或取下遮光罩，請握持底座（靠近鏡頭遮光罩安裝標記（一）的地方），不要握持周圍。
• 如果遮光罩安裝不當，則可能產生邊暈。
• 存放遮光罩時，要反方向裝在鏡頭上。

■ 使用對焦屏

各種對焦屏可通用於尼康單鏡反光相機的任何相應的攝影場景。下面所列可用於本鏡頭：

對焦屏相機	A	B		C	EC-BEC-E	G1G2G3G4	J	L	M	U
F6	◎	◎	—	◎	—	—	◎	◎
F5+DP-30	◎	◎	○	◎	◎		◎	◎
F5+DA-30	◎	◎	○(-0.5)	◎	◎		◎	◎

◎: 最佳對焦
○: 可接受對焦

觀景器內有輕微邊暈或摩爾圖紋，但菲林上不會有。

一: 不可用

( ): 顯示所需的曝光補償值（僅在偏重中央測光時）。F6相機通過選擇用戶設定“b6：屏幕補償”中的“其他屏幕”作補償，並且將曝光補償值設定在+/-2.0的範圍內以1/2EV為等級進行微調。當使用了B型和E型之外的屏幕，請務必選擇“其他屏幕”，即使必需的補償值為0（沒有補償需要）。F5相機請用機身上的“用戶設定#18”作補償。

詳情請參閱使用說明書。

空白代表不適用，不過，由於M型對焦板可同時以1:1或以上放大倍率進行宏觀攝影和微縮攝影，因此不在此限。

注意事項

- 使用F5相機，在矩陣測光時僅可使用EC-B、EC-E、B、E、J、A、L對焦板。

■ 鏡頭的維護保養

• 小心不要讓 CPU 接點弄髒或弄壞。
• 如果鏡頭接環橡皮墊圈損壞時，請務必讓附近的尼康授權的維修代表進行修理。
• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或碰撞外部的部件。
• 切勿使用稀釋劑或苯等有機溶劑清潔鏡頭。
• NC濾鏡可以保護鏡頭前面的組件。鏡頭遮光罩也有助於保護鏡頭的正面。

• 當把鏡頭保存在柔性鏡頭袋中時，請蓋好前鏡頭蓋和鏡頭後蓋。

• 當鏡頭安裝在相機上時，切勿透過鏡頭遮光罩拎起或握持相機和鏡頭。

• 當鏡頭長時間不用時，請將其保存在涼爽乾燥的地方以防發霉和生鏽。請勿放在陽光直射或樟腦丸/衛生丸等化學品附近。
• 注意不要濺水於鏡頭上或落到水中，因為將會生鏽而發生故障。
• 鏡頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地方，以免損壞。

■ 標準配件

• 77mm LC-77扣入式前鏡頭蓋
• 鏡頭後蓋
• HB-23刺刀式遮光罩
• CL-1120軟鏡袋

■ 選購附件

- 77mm旋入式濾鏡

■ 規格

鏡頭類型：G型AF-S 變焦尼克爾鏡頭內置 CPU中央處理器和尼康刺刀式 接環

焦距：16-35mm

最大光圈：f/4

靜態構造：17片12組（2片ED鏡片、3片非球面鏡片及數片裝有納米晶體層的鏡頭原件）

畫角：使用35mm（135）格式的尼康 菲林單鏡反光相機和尼康FX格式數碼單鏡反光相機時為107° - 63°； 使用尼康DX格式數碼單鏡反光相機時為83° -44°； 使用IX 240系統相機時為94° -52°

對焦：尼康內對焦（IF）系統，採用 寧靜波動馬達自動對焦，經由 獨立對焦環手動對焦

減震：採用音圈馬達（VCM）的鏡頭位移式

拍攝距離尺：刻度自0.28 m 至無限遠（∞）

曝光測量：連接CPU的系列相機，採用全光圈方式

尺寸：直徑約82.5mm，鏡頭長約125mm（自相機鏡頭接環邊緣算起）

重量：約680g

設計和規格若有變更，製造商恕無義務另行通知。

■ 使用廣角或超廣角AF 尼克爾鏡頭注意事項

下列情況中，當使用廣角或超廣角AF尼克爾鏡頭拍攝時，自動對焦可能無法獲得預期效果。

c 人物站立在遙遠背景的前方

如圖 C 中所示，當站在遠景前的人物處於對焦框內，則可能會背景清晰而人物模糊。

2. 當主體是具有精細圖案的物體或景色時

如圖 D 所示，當主體具有精細圖案或者對比度不高時，例如充滿著鮮花田野，自動對焦可能難以實現。

對於這些情況

(1) 對與相機距離相同的其他物體對焦，然後採用對焦鎖定重新構圖和拍攝。
(2) 將相機對焦模式設定為手動對焦，並手動對焦人物。

請參閱相機使用說明書中的“以自動對焦獲得滿意效果”。

Tc

안전상의 주의 사항

- 内部对焦（IF）系统在近距离对焦时，焦距会稍微缩短。

- 內對焦（IF）系統隨著拍攝距離減小，焦距也會減小。
