Nikkor AFS 1635mm f4G ED VR - 분류되지 않음 NIKON - 무료 사용 설명서

사용 설명서 Nikkor AFS 1635mm f4G ED VR NIKON

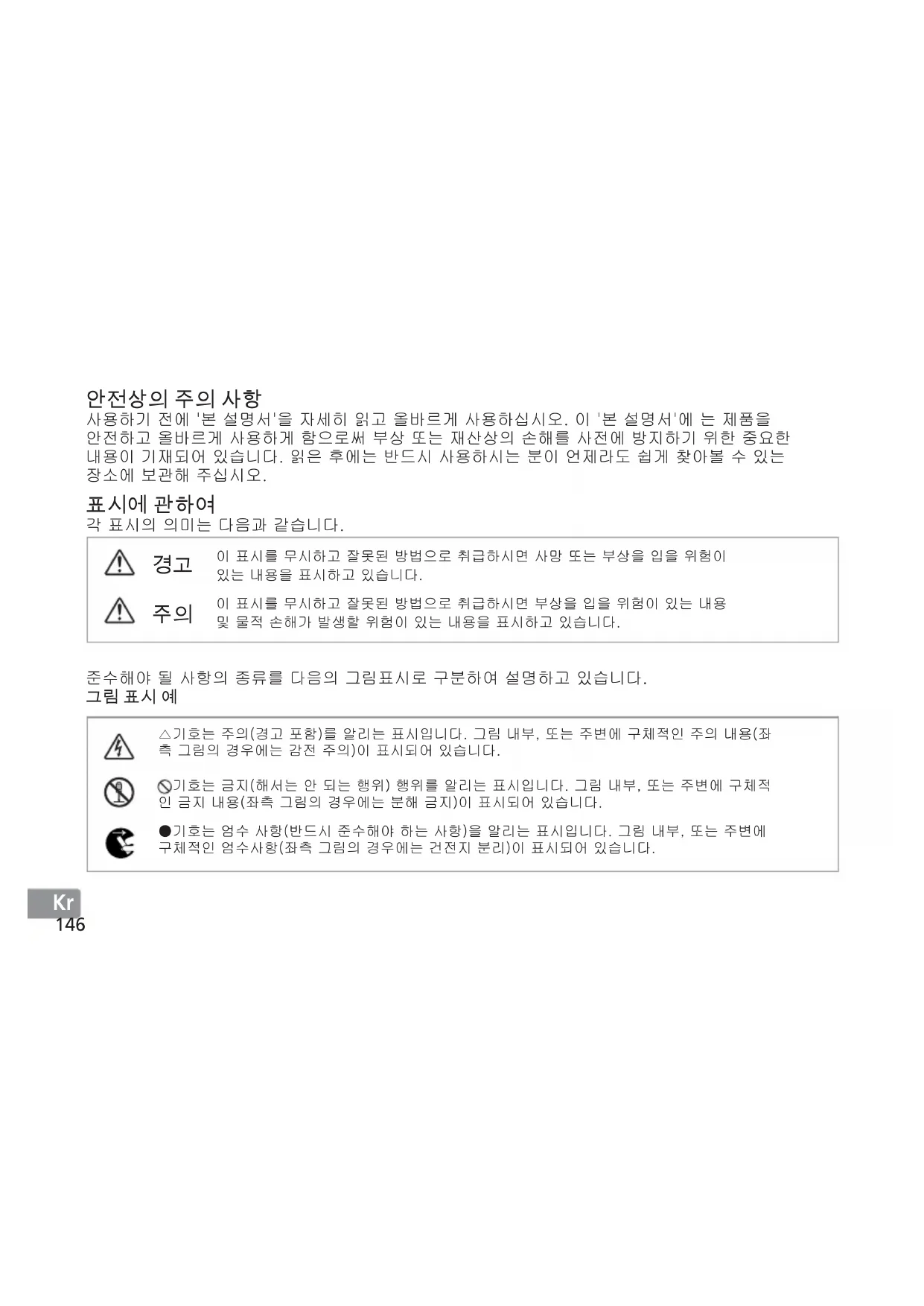

사용하기 전에 '본 설명서'을 자세히 읽고 올바르게 사용하십시오. 이 '본 설명서'에 는 제품을 안전하고 올바르게 사용하게 함으로써 부상 또는 재산상의 손해를 사전에 방지하기 위한 중요한 내용이 기재되어 있습니다. 읽은 후에는 반드시 사용하시는 분이 언제라도 쉽게 찾아볼 수 있는 장소에 보관해 주십시오.

이 표시를 무시하고 잘못된 방법으로 취급하시면 사망 또는 부상을 입을 위험이 있는 내용을 표시하고 있습니다.

이 표시를 무시하고 잘못된 방법으로 취급하시면 부상을 입을 위험이 있는 내용 및 물적 손해가 발생할 위험이 있는 내용을 표시하고 있습니다. 준수해야 될 사항의 종류를 다음의 그림표시로 구분하여 설명하고 있습니다.

△기호는 주의(경고 포함)를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 주의 내용(좌 측 그림의 경우에는 감전 주의)이 표시되어 있습니다. 기호는 금지(해서는 안 되는 행위) 행위를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적 인 금지 내용(좌측 그림의 경우에는 분해 금지)이 표시되어 있습니다. ●기호는 엄수 사항(반드시 준수해야 하는 사항)을 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 엄수사항(좌측 그림의 경우에는 건전지 분리)이 표시되어 있습니다.147

분해하거나 수리·개조하지 마십시오. 감전되거나 이상 작동에 의한 부상의 원인이 됩니다. 접촉 금지즉시 수리 의뢰를 하십

낙하 등으로 인한 파손으로 내부가 노출된 경 우에는 노출된 부분에 손을 대지 마십시오. 감전되거나 파손된 부분에 의한 부상의 원인

카메라 전지를 분리하고 판매점 또는 니콘 서 비스 센터에 수리 요청을 하십시오. 전지를 분리 하십시오.즉시 수리 의뢰를 하십

뜨거워지거나, 연기가 나거나, 타는 냄새가 나는 등의 이상 현상시에는 즉시 카메라 전지

그대로 계속 사용하시면 화재 및 화상의 원인이 됩 니다. 전지를 분리할 때에는 화상을 입지 않도록 충 분히 주의해 주십시오. 전지를 분리하고 판매점 또 는 니콘 서비스 센터에 수리를 요청하십시오. 물에 담그거나 물을 뿌리거나 비에 적시지 마

발화하거나 감전의 원인이 됩니다. 인화·폭발의 위험이 있는 장소에서는 사용하

프로판 가스·가솔린 등의 인화성 가스 또는 분진이 발생하 는 장소에서 사용하면 폭발 또는 화재의 원

렌즈 또는 카메라로 직접 태양이나 강한 빛을

실명 또는 시력 장애의 원인이 됩니다.

젖은 손으로 만지지 마십시오. 감전의 원인이 될 수 있습니다. 제품은 유아의 손이 닿지 않는 곳에 두십시오. 부상의 원인이 될 수 있습니다. 역광 촬영의 경우에는 태양이 화각에서 충분히 벗어나게 하십시오. 태양광이 카메라 내부에서 초점을 형성하여 화재의 원인이 될 수 있습니다. 화각으로부터 태양을 살짝 벗어나게 하더라 도 화재 의 원인이 될 수 있습니다. 사용하지 않을 경우에는 렌즈에 캡을 씌우거나 태양광이 닿지 않는 장소에

태양광이 초점을 형성하여 화재의 원인이 될

삼각대에 카메라 또는 렌즈를 장착한 상태로

넘어지거나 부딪쳐서 부상의 원인이 될 수 있

창문을 완전히 닫은 자동차 실내 또는 직사광 선이 닿는 장소 등의 온도가 매우 높아지는 장 소에 방치하지 마십시오. 내부 부품에 나쁜 영향을 미치며, 화재의 원 인이 될 수 있습니다.148

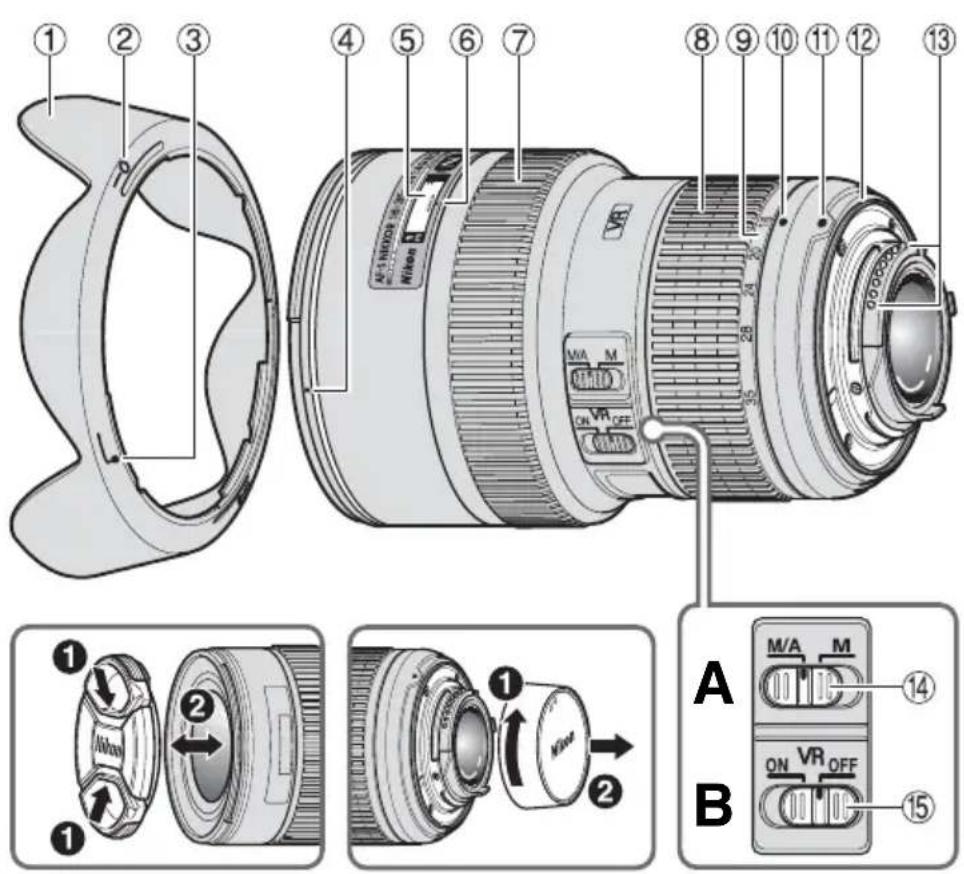

렌즈 후드 (p.152) 2 렌즈 후드 세팅 인덱스 (p.152) 3 렌즈 후드 부착 표시선 (p.152) 4 렌즈 후드 마운팅 인덱스 (p.152) 5 거리계 (p.151) 6 거리 눈금 기준선 7 초점 링 (p.150) 8 줌 링 (p.151) 9 초점 거리계 0 초점 거리계 눈금

@ 렌즈 장착 고무 패킹 (p.153) # CPU 접점 (p.153) $ 초점 모드 스위치 (p.150) % 손떨림 보정 ON/OFF 스위치 (p.151) ( ): 참조 페이지149

83°-44° 이 되며 35mm 환산 초점 거리의 범위는 약 24-52.5 mm가 됩니다. 사용이 가능한 카메라와 기능 사용하는 카메라에 따라 사용 기능의 제한이 있을 수 있습니다. 자세한 내용은 사용하는 카메라의

SAM 니콘 디지털 SLR(니콘 FX/DX 포맷) 카메라, F6, F5, F100, F80-시리즈, F75-시리즈, F65-시리즈3 3 3333프로네아 600i, 프로네아 S*

F3AF, F-601, F-501, 니콘 MF 카메라 (F-601M 제외)— — ————3: 사용 기능 : 사용 불가 VR: 손떨림 보점 기능 AF: 오토 포커스*1 : P에는 오토와 가변 프로그램 시스템이 포함되어 있습니다.*2 : 수동(M)은 사용할 수 없습니다. AF-S NIKKOR 16-35mm f/4G ED VR 렌즈를 구입해 주셔서 감사합니다. 본 렌즈를 사용하기 전에 아래의 사항을 읽고 카메라의

• 구성 렌즈 중 일부에 나노 크리스탈 코팅 처리하여, 맑은 날씨의 야외 촬영에서부터 화려한 조명의 인테리어 장면에 이르기까지의 다양한 촬영 조건에서 선명한 사진을 촬영할 수 있습니다.• 손떨림 보정을 사용하면 저속 셔터 속도(2.5스톰*)를 사용할 수 있으므로 특히 카메라를 손으로 잡고 있을 때 유효 셔터 속도와 줌 위치의 범위가 늘어납니다. (*CIPA (Camera and Imaging Products Association; 카메라 영상기기공업회)에 따라 셔터 속도에 미치는 VR의 효과를 측정합니다. FX 포맷 렌즈는 FX 포맷 디지털 카메라를 사용하여, DX 포맷 렌즈는 DX 포맷 카메라를 사용하여 측정합니다. 줌 렌즈는 최대 줌에서 측정합니다.)• 색수차를 보정하는 세 개의 비구면 렌즈와 두 개의 초저분산(ED) 유리를 사용함으로써 탁월한 광학 성능을 나타내고 렌더링 특성을 극대화합니다. 또한 원형 조리개를 통해 사진의 아웃 포커스 부분을 부드럽게 촬영합니다. 중요• D300-시리즈 또는 D7000 등의 니콘 DX 포맷 디지털 SLR 카메라에 장착할 경우 렌즈 화각은150

포커싱(그림 A) 아래 차트에 따라 사용하는 카메라의 포커스 모드 선택 다이얼을 설정해 주십시오. 매뉴얼 우선 오토 포커스를 사용한 오토 포커스(M/A 모드)

렌즈 초점 모드 스위치 를 M/A로 설정합니다.

자동 초점이 설정되지만 셔터 버튼을 반누름한 채로 별도로 초점 링 을 돌리거나, 카메라 본체의 AF-ON 버튼을 누르면 자동 초점이 작동되지 않습니다.

셔터 버튼을 반누름하거나 AF-ON 버튼을 다시 한 번 눌러 수동 초점을 취소하고 자동 초점을

M/A M 니콘 디지털 SLR(니콘 FX/DX 포맷) 카메라, F6, F5, F4-시리즈, F100, F90X, F90-시리즈, F80-시리즈, F75-시리즈, F70-시리즈, F65-시리즈, 프로네아 600i, 프로네아 S

(초점 에이드 가능) F60-시리즈, F55-시리즈, F50-시리즈, F-801s, F-801, F-601 M, F-401x, F-401s, F-401

(F-601M을 제외하고 초점 에이드 가능) 자동 초점으로 만족스러운 결과물 얻기 "광각 또는 초광각 AF NIKKOR 렌즈 사용에 관한 주의사항"(p. 155)을 참조하십시오.151

손떨림 보정 모드(그림 B) 손떨림 보정 ON/OFF 스위치 설정하기 ON: 셔터 버튼을 반누름하고 있는 동안과 셔터 버튼을 놓는 순간에 카메라 흔들 림이 제거됩니다. 손떨림이 뷰파인더 에서 제거되기 때문에 자동/수동 초점 조절 및 피사체의 정확한 구도를 잡기 가 쉽습니다. OFF: 카메라 흔들림이 제거되지 않습니다. 손떨림 보정 사용에 관한 주의사항

• 셔터 버튼을 반누름한 후 나머지 셔터 버튼을 끝 까지 누르기 전에 뷰파인더의 화상이 안정될 때까지 기다리십시오.

• 손떨림 보정의 특성상 뷰파인더의 화상은 셔터가 해제된 후 흔들릴 수 있습니다. 이것은

• 넓은 궤적으로 카메라를 사용하여 패닝촬영을 하면 패닝하는 방향의 카메라 흔들림은 보정되 지 않습니다. 예를 들어, 수평 패닝에서는 수직 의 카메라 흔들림만 제거됩니다.

• 손떨림 보정 모드가 작동 중일 때에는 카메라를 끄거나 렌즈를 카메라에서 탈착하지 않도록 주의하시기 바랍니다. 이 주의사항을 준수하지 않으면 렌즈가 흔들릴 때 내부 부품이 헐거워지거나 망가진 것처럼 소리가 날 수 있습니다. 이것은 고장이 아닙니다. 카메라를 다시 켜서 바로 잡으시기 바랍니다.

• 내장 플래시가 탑재된 카메라를 사용하면 내장 플래시가 충전 중일 때 손떨림 보정이

• 카메라를 삼각대에 장착하는 경우 손떨림 보정 ON/OFF 스위치를 OFF로 설정하십시오. 단, 삼각대 헤드를 고정하지 않고 카메라를 사용하 거나, 모노포드를 사용하는 경우에는 스위치를 ON으로 설정하십시오.

• 손떨림 보정 기능에 대응하지 않는 카메라(p. 149)에서 이 렌즈를 사용하는 경우에는 손떨림 보정 기능 ON/OFF 스위치를 OFF로 하십시오. 특히 프로네아 600i 카메라 의 경우에는 이 스위치가 ON으로 되어 있으면 배터리 전원이 급속히 소모될 수 있습니다. 초점, 줌 및 심도 조절하기 초점을 맞추기 전에 원하는 구도가 잡힐 때까지 줌 링 을 돌려 초점 거리를 조절하십시오. 카메라에 심도 프리뷰 버튼이나 레버가 있으면 카메라 뷰파인더로 심도를 미리 확인할수

• 이 렌즈에는 내부 초점 조절(IF) 시스템이 장착 되어 있습니다. 촬영 거리가 짧아지면 초점

• 거리계에 표시된 피사체와 카메라 간의 거리는 정확하지 않습니다. 근사치 값이며, 이 값은 참고용으로만 활용하여 주시기 바랍니다. 먼 거리의 풍경을 촬영할 경우 피사계 심도가 작동에 영향을 미쳐 피사체가 무한대보다 가까운 위치에 초점이 형성되어 표시될 수

• 보다 자세한 내용은, 156페이지를 참조하십시오.152

카메라를 사용하여 조리개 설정을 조정하십시오. 내장 플래시 및 비네팅

• 내장 플래시는 0.6 m 미만의 거리에서는 사용할 수 없습니다.

• 비네팅을 방지하려면 렌즈 후드를 사용하지

• 이 렌즈를 사용하여 비네팅하는 방법에 대한 최신 정보를 보려면 카메라 설명서를

비네팅 현상은 렌즈 베럴에 의해 플래시가 가려 져서 광량이 줄어드는 경우 나타나는 현상으로 화상 주변부가 어두워집니다. 카메라 지원되는 초점 거리/촬영 거리 D810, D800-시리즈, D750, D5500, D5300, D5200, D3300, D3200• 35 mm/1 m 이상D700(FX 포맷)• 28 mm/3 m 이상• 35 mm/1 m 이상D700(DX 포맷)• 20 mm/1.5 m 이상• 24 mm 이상/무제한D300-시리즈, D200, D100, D7000• 24 mm/2 m 이상• 28 mm/1 m 이상• 35 mm/무제한D7200, D7100• 24 mm/1.5 m 이상• 28 mm/1 m 이상• 35 mm/무제한D7200, D7100(DX 1.3x

• 20 mm/1.5 m 이상• 24 mm/1 m 이상• 28 mm/무제한 카메라 지원되는 초점 거리/촬영 거리 D610, D600, D5100 • 35 mm/1.5 m 이상D90, D80, D5000, D3100, D3000, D60, D50, D40-시리즈• 28 mm/1.5 m 이상• 35 mm/1 m 이상D70-시리즈• 28 mm/2 m 이상• 35 mm/1 m 이상그 밖의 카메라비네팅 현상은 어떠한 촬영 거리에서도 발생합니다． 렌즈 후드 사용 방법 렌즈 후드는 미광을 최소화하고 렌즈를

• 후드를 손쉽게 부착하거나 제거하려면 바깥쪽을 잡지 않고 렌즈 후드 부착 표시선

• 렌즈 후드가 올바로 장착되지 않으면 비네팅이 발생할 수 있습니다.

• 렌즈 후드를 보관할 때에는 반대 방향으로 장착하십시오.153

빈칸은 사용 불가를 의미합니다. M 타입의 스크린은 배율 1:1또는 그 이상의 저배율 확대 사진과 현미경 사진 촬영에 모두 사용이 가능한 스크린으로, 다른 스크린과는 별도로 사용됩니다.

F5 카메라의 경우, EC-B, EC-E, B, E, J, A, L 포커싱 스크린만이 멀티 패턴 측광으로 사용 가능합니다.

CPU 접점 이 더러워지거나 손상되지 않도록 주 의하십시오. 렌즈 장착 고무 패킷이 손상된 경우에는 반드시 가까운 니콘 서비스 센터로 가져가 수리를 받으십시오. 블로어 브러시로 렌즈 표면을 청소하십시오. 먼지나 얼룩을 제거하려면 소재의 부드럽고 깨끗한 헝겊을 사용하거나 렌즈 티슈에 에탄올(알코올)이나 렌즈 클리너를 적셔서 사용하십시오. 흔적을 남기거나 렌즈의 다른 부분을 건드리지 않게 조심하면서 가운 데에서 바깥쪽으로 원을 그리듯이 닦으십시오. 시너나 벤젠과 같은 유기 용제를 사용하여 렌즈를 닦지 마십시오. 렌즈 앞쪽을 보호하기 위해 NC 필터를 사용할 수 있습니다. 렌즈 후드도 렌즈 앞쪽을 보호합니다. 렌즈를 신축성이 있는 렌즈 파우치에 보관하는 경 우 앞뒤 양쪽 렌즈 캡을 부착하십시오. 렌즈를 카메라에 장착할 때 렌즈 후드쪽을 잡고 카메라와 렌즈를 들어 올리거나 붙잡지 마십시오. 특정 Nikon SLR 카메라의 경우에는 어떠한 촬영 조건에서도 적절한 촬영을 가능하게 하는 다양한 종류의 교환 가능한 포커싱 스크린을 사용할 수 있습니다. 이 렌즈에는 다음과 같은 포커싱 스크린 사용을 추천합니다. AB C E EC-B EC-E

적합한 포커싱뷰파인더에 경미한 비네팅 또는 모아레 현상이 나타나지만 필름에는 반영되지 않습니다.

( ): 필요한 노출 보정값(중앙부 중점 측광에 한함)입니다. F6 카메라의 경우 사용자정의 설정‘b6: Screen comp.’에서‘Other screen’을 선택하고 EV 레벨을 -2.0 to +2.0(0.5EV 단계)로 선택해 보정을 합니다. B 또는 E 타입 외의 스크린을 사용하는 경우에는 필요한 보정값이‘0’인 경우(보정이 필요 없는 경우)에도‘Other screen’을 선택해야 합니다. F5 카메라의 경우, 카메라 바디의 사용자 정의 설정 #18을 사용해 보정을 합니다. 보다 자세한 내용은 카메라 바디의 를 참조하십시오.154

렌즈를 장기간 사용하지 않을 경우 곰팡이 발생이나 부식을 방지하기 위해 건조하고 서늘한 장소에 보관하십시오. 또한 렌즈는 직사광선이나 장뇌 또는 나프탈렌 등의 화학물질을 피해 보관해

렌즈에 물을 적시거나 물 속에 렌즈를 넣지 마십시오. 부식 또는 고장의 원인이 됩니다.

렌즈에는 강화 플라스틱이 사용된 부분이 있습니다. 손상 방지를 위해 절대로 뜨거운 장소에 렌즈를 방치 하지 마십시오.

77mm 스냅식 렌즈 앞캡 LC-77

신축성 있는 렌즈 파우치 CL-1120

렌즈 유형:내장 CPU 및 Nikon Bayonet 마운 트 가 장착된 G 타입 AF-S Zoom-NIKKOR 렌즈초점 거리:16-35mm최대 조리개: f/4 렌즈 구성:12군 17매(ED 렌즈 2매, 비구면 렌즈 3매, 나노 크리스탈 코팅 렌즈)화각:107°–63° (35mm (135) 포맷 니콘 필름-SLR 카메라와 니콘 FX 포맷 디지털 SLR 카메라의 경우)83°–44° (니콘 DX 포맷 디지털 SLR 카메라의 경우)94°–52° (IX240 시스템 카메라의 경우)초점 거리계:16, 20, 24, 28, 35mm거리 정보:카메라에 출력줌 조정:별도의 줌 링을 통한 수동 조정초점 조절:Nikon 내부 초점 조절(IF) 시스 템, 초음파 모터(SWM)를 사용 한 자동 초점, 별도의 초점 링을 통한 수동 조정손떨림 보정:보이스 코일 모터(VCM)을 사용한 렌즈 이동 방점 초점 거리계:0.28 m에서 무한대(∞)까지 미터와 피트 눈금 사용최단 초점 거리:촬상면에서0.29 m (16mm, 35mm에서)촬상면에서0.28 m (20-28mm에서)조리개 날개수:9매(원형)조리개:완전 자동조리개 눈금:f/4에서 f/22노출 측정:CPU 인터페이스 시스템이 탑재된 카메라의 개방 조리개 사용부착 크기:77mm (P = 0.75 mm)크기:직경 약 82.5 mm x 125 mm (카메라의 렌즈 장착면부터의 최대 크기)무게:약 680 g 사양 및 디자인은 제조업체의 부품에서 사전 통지 또는 약정 없이 변경될 수 있습니다.155

광각 또는 초광각 AF NIKKOR 렌즈 사용에 관한 주의사항 다음과 같은 상황에서 광각 또는 초광각 AF NIKKOR 렌즈를 사용하여 촬영할 때 자동 초점이 의도한 대로 작동되지 않을 수 있습니다.

1. 초점 영역의 주 피사체가 상대적으로 작은 경우

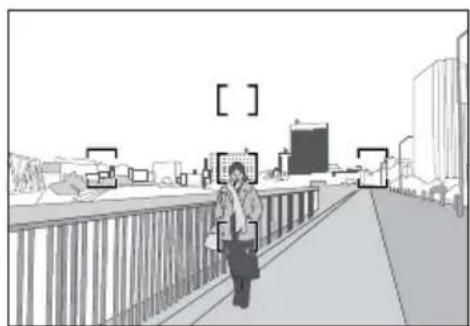

그림 C와 같이 멀리 떨어진 배경을 두고 서 있 는 사람이 초점 영역 내에 있는 경우 피사체에 는 초점이 맞지 않고 배경에 초점이 맞을 수

2. 주 피사체가 작고 반복되는 피사체이거나

그림 D와 같이 꽃으로 가득찬 들판 등 피사체 가 잘게 반복되거나 대비가 낮은 경우 자동 초 점으로 초점을 맞추기 어려울 수 있습니다. 이와 같은 경우의 대처법 (1) 카메라와 같은 거리에 있는 다른 피사체에 초 점을 맞춘 다음, 초점 고정을 사용하여 구도를 다시 잡고 촬영하십시오. (2) 카메라 초점 모드를 수동 초점으로 설정하고 수동으로 피사체 초점을 맞추십시오.

에서 "자동 초점으로 좋은 결과를 얻으려면" 페이지를 참조하십시오. C 먼 곳을 배경으로 사람이 서 있

• 내부 초점 조절(IF) 시스템은 촬영 거리가 짧아지면 초점 거리도 줄어듭니다.159 Depth of field (ft) Shooting distance Depth of field Reproduction ratio f/4 f/5.6 f/8 f/11 f/16 f/22 [f=16mm]
