Type lens	Groothoek zoom
Brandpuntsafstand bereik	16-35 mm
Maximale opening	f/4
Optische constructie	16 elementen in 12 groepen
Speciale elementen	2 ED-glas elementen, 3 asferische elementen
Beeldstabilisatie	VR (Vibratiereductie)
Minimale scherpstelafstand	0,28 m
Filterdiameter	77 mm
Afmetingen	Ca. 83 x 126 mm
Gewicht	Ca. 1.000 g
Compatibiliteit	Nikon F-mount (FX en DX)
Aangeraden gebruik	Landschap, architectuur, reisfotografie
Onderhoud	Regelmatige reiniging van de lens, bescherming tegen vocht
Veiligheidsmaatregelen	Niet blootstellen aan extreme temperaturen, schokken vermijden
Extra informatie	Fabrikantgarantie, compatibele accessoires beschikbaar

Veelgestelde vragen - Nikkor AFS 1635mm f4G ED VR NIKON

Hoe kan ik de NIKON Nikkor AFS 1635mm f4G ED VR lens schoonmaken?

Gebruik een zachte, droge microvezeldoek om de lens af te vegen. Voor hardnekkige vlekken, breng een beetje lensreinigingsoplossing aan op de doek, nooit direct op de lens.

Waarom stelt mijn NIKON Nikkor AFS 1635mm f4G ED VR lens niet scherp?

Zorg ervoor dat de scherpstelknop op 'AF' (autofocus) staat en dat uw camera is ingesteld om autofocus te gebruiken. Controleer ook of er geen obstructies op de lens zitten.

Is de NIKON Nikkor AFS 1635mm f4G ED VR lens waterdicht?

Ja, deze lens is ontworpen met afdichtingen om bestand te zijn tegen weersinvloeden, maar hij is niet volledig onderdompelbaar. Vermijd gebruik in regen of extreme omstandigheden.

Welk type filter kan ik gebruiken met de NIKON Nikkor AFS 1635mm f4G ED VR lens?

Deze lens gebruikt filters met een diameter van 77 mm. Zorg ervoor dat u een kwaliteitsfilter kiest om beeldkwaliteitverlies te voorkomen.

Hoe gebruik ik de vibratiereductie (VR) functie op de lens?

Schakel de VR-functie in met de schakelaar aan de zijkant van de lens. Dit helpt bewegingsonscherpte te verminderen bij handmatige opname.

Is de NIKON Nikkor AFS 1635mm f4G ED VR lens compatibel met alle Nikon camera's?

Hij is compatibel met de meeste Nikon digitale spiegelreflexcamera's en sommige spiegelloze camera's met een adapter. Controleer de compatibiliteit voor aankoop.

Wat is het gewicht van de NIKON Nikkor AFS 1635mm f4G ED VR lens?

De lens weegt ongeveer 795 g, wat relatief licht is voor een lens in deze klasse.

Hoe kan ik de firmware van mijn NIKON Nikkor AFS 1635mm f4G ED VR lens bijwerken?

Lenzen hebben meestal geen firmware die bijgewerkt moet worden zoals camera's. Controleer de Nikon-website voor aankondigingen over updates of bekende problemen.

Waarom zijn er lensflares of reflecties in mijn foto's met deze lens?

Lensflares kunnen optreden wanneer sterke lichtbronnen in het frame aanwezig zijn. Probeer een zonnekap te gebruiken om ongewenste reflecties te verminderen.

Hoe maak ik een mooie bokeh met de NIKON Nikkor AFS 1635mm f4G ED VR lens?

Voor een mooie bokeh gebruikt u een grote opening (f/4) en komt u dicht bij uw onderwerp terwijl de achtergrond ver weg is.

GEBRUIKSAANWIJZING Nikkor AFS 1635mm f4G ED VR NIKON

Gebruikshandleiding P.78

Manuale d'uso P. 88

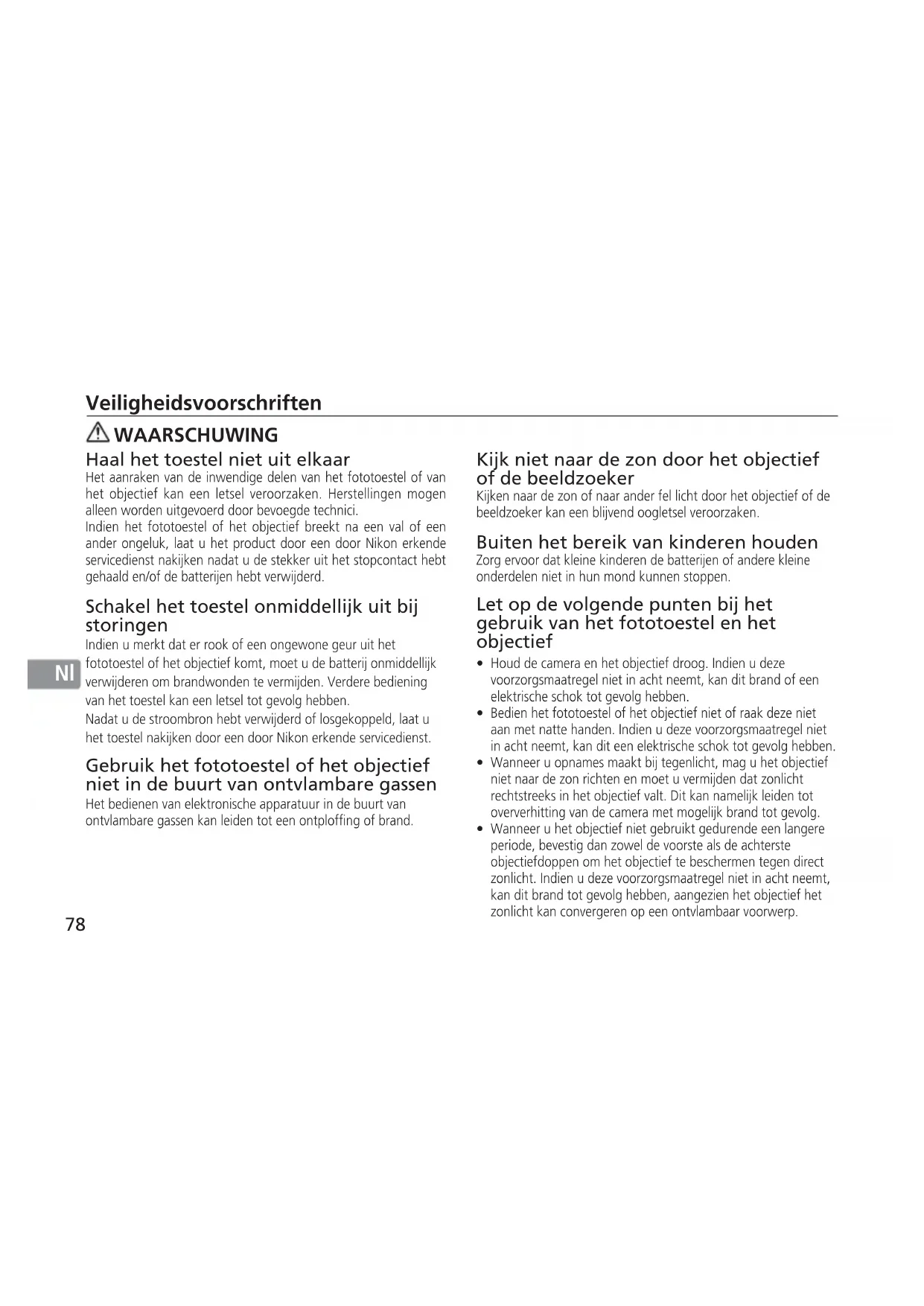

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici.

Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, laat u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddellijk uit bij storingen

Indien u merkt dat er rook of een ongewone geur uit het fototoestel of het objectief komt, moet u de batterij onmiddellijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben.

Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief niet in de buurt van ontvlambare gassen

Het bedienen van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk niet naar de zon door het objectief of de beeldzoeker

Kijken naar de zon of naar ander fel licht door het objectief of de beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor dat kleine kinderen de batterijen of andere kleine onderdelen niet in hun mond kunnen stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben.
• Bedien het fototoestel of het objectief niet of raak deze niet aan met natte handen. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit een elektrische schok tot gevolg hebben.
• Wanneer u opnames maakt bij tegenlicht, mag u het objectief niet naar de zon richten en moet u vermijden dat zonlicht rechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met mogelijk brand tot gevolg.
• Wanneer u het objectief niet gebruikt gedurende een langere periode, bevestig dan zowel de voorste als de achterste objectiefdoppen om het objectief te beschermen tegen direct zonlicht. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp.

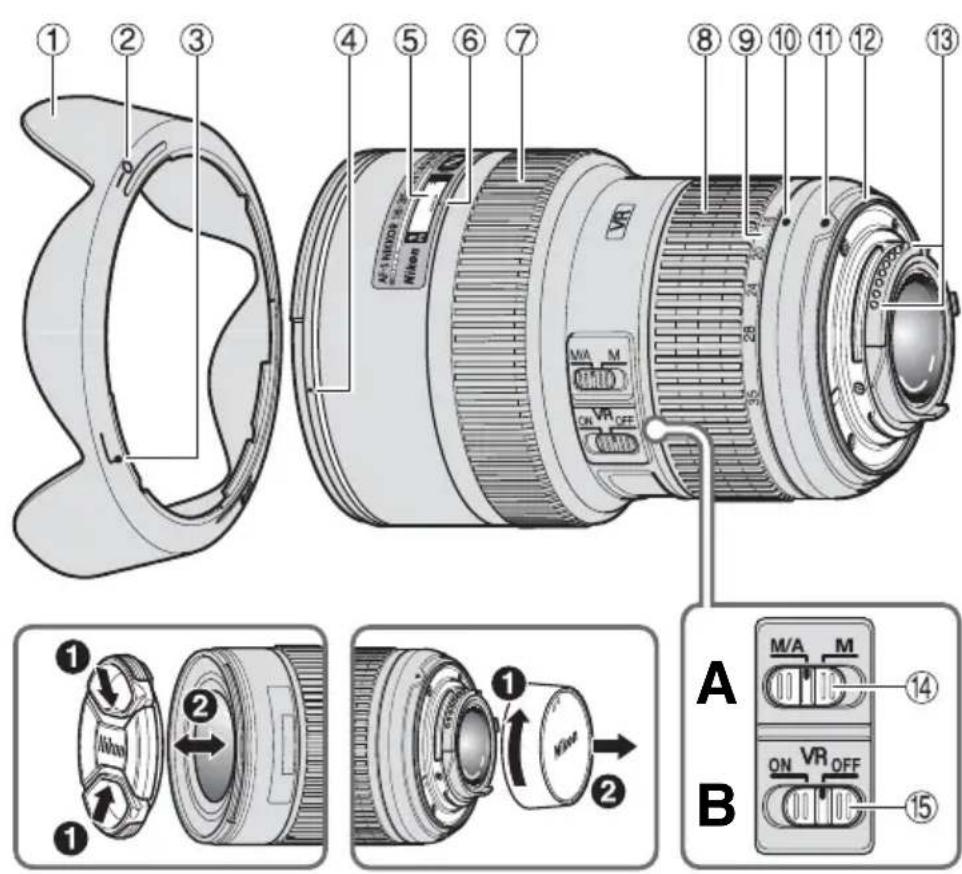

■ Terminologie

① Zonnekap (p. 84)
② Instel-index voor zonnekap (p. 84)
③ Bevestigings-index voor zonnekap (p. 84)
④ Montage-index voor zonnekap (p. 84)
⑤ Afstandsschaal (p. 83)
⑥ Afstandsindexlijn
⑦ Scherpstelring (p. 81)
⑧ Zoomring (p. 83)
⑨ Schaal brandpuntsafstand
⑩ Indexlijn voor schaal brandpuntsafstand
⑪ Montage-index
⑫ Rubberen pakking van objectiefvatting (p. 85)
⑬ CPU-contacten (p. 85)
⑭ Scherpstelmodusschakelaar (p. 81)
⑮ ON/OFF-schakelaar voor vibratiereductie (p. 82) ( ): Referentiepagina

Bedankt voor de aankoop van het AF-S NIKKOR 16-35mm f/4G ED VR-objectief. Lees deze instructies eerst door en raadpleeg de Gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

■ Belangrijkste functies

• De Nano Crystal Coat op enkele lenselementen zorgt onder alle opnameomstandigheden voor scherpe, heldere foto's, van zonnige buitenopnamen tot binnenopnamen bij sfeerlicht.
• Door vibratiereductie te activeren kunnen langere snelle sluitertijden (2,5 keer langer*) worden gebruikt waardoor meer snelle sluitertijden en zoomstanden kunnen worden toegepast, vooral wanneer u de camera vasthoudt om te fotograferen. (*De effecten van VR op sluitertijd worden gemeten overeenkomstig de Camera and Imaging Products Association (CIPA)-standaarden; FX-formaat objectieven worden gemeten met behulp van FX-formaat digitale camera's, DX-formaat objectieven met behulp van DX-formaat camera's. Zoomobjectieven worden bij maximale zoom gemeten.)
• De superieure optische prestaties en de weergavekenmerken worden gemaximaliseerd door het gebruik van drie asferische objectiefelementen en twee ED-glaselementen (extra-low dispersion) die zorgen voor een correctie van de chromatische aberratie. Daarnaast produceert het afgeronde diafragma een zachte en aangename beeldwaas in delen van het beeld waarop niet is scherpgesteld.

Belangrijk

- Bij montage op een Nikon DX-formaat digitale SLR-camera's, zoals de D300-Serie en de D7000, wordt de

beeldhoek 83°-44° en bedraagt de brandpuntsafstand in kleinbeeldequivalent circa 24-52,5 mm.

■ Geschikte camera's en beschikbare functies

Er kunnen beperkingen gelden voor de beschikbare functies. Raadpleeg de Gebruikshandleiding van de camera voor meer informatie.

Camera's	Functie		Belichtingsstand
	VR	AF P	*1	S	A	M
Nikon digitale spiegelreflexcamera (Nikon FX/DX-formaat), F6, F5, F100, F80-Serie, F75-Serie, F65-Serie	√		√		√	√
Pronea 600i, Pronea S*2	—	√		√	√	√
F4-Serie, F90X, F90-Serie, F70-Serie	—	√	√	√	—	—
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	—	—	√	√	√	√
F-801s, F-801, F-601M	—	—	√	√	—	—
F3AF, F-601, F-501, Nikon MF-camera's (behalve F-601M)	—	—		—	—	—

√: Mogelijk —: Niet mogelijk
VR: Vibratiereductie AF: Autofocus
*1 : P inclusief AUTO en onderwerpstanden.
*2 : Handmatig (M) is niet beschikbaar.

■ Scherpstellen (Fig. A)

Stel de scherpstelfunctieschakelaar van de camera in overeenkomstig de volgende tabel.

Autofocus handmatige aanpassing (M/A-stand)

1 Stel de scherpstelmodusschakelaar in op M/A.
2 Autofocus is ingeschakeld, maar u kunt dit opheffen door de aparte scherpstelring te draaien terwijl u de ontspanknop half ingedrukt houdt of door te drukken op de AF-ON-knop op fototoestellen die hiermee zijn uitgerust.
3 Druk de ontspanknop of de AF-ON-knop opnieuw half in om de handmatige scherpstelling te annuleren en autofocus te hernemen.

Goede resultaten behalen met autofocus

Zie "Opmerkingen bij het gebruik van groothoek of ultragroothoek AF NIKKOR-objectieven" (p. 87).

Camera's	Camera's scherpstelling stand	Scherpstelstand van objectief
		M/A M
Nikon digitale spiegelreflexcamera (Nikon FX/DX-formaat), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie,Pronea 600i, Pronea S	AF	Autofocus handmatige aanpassing	Handmatige scherpstelling (Elektronische afstandsmeter kan worden gebruikt.)
	MF	Handmatige scherpstelling (Elektronische afstandsmeter kan worden gebruikt.)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801,F-601M, F-401x, F-401s, F-401	AFMF	Handmatige scherpstelling (Elektronische afstandsmeter kan worden gebruikt, behalve bij de F-601M)

NI

■ Vibratiereductiemodus (Fig. B) Instellen van de ON/OFF-schakelaar voor vibratiereductie

ON: De effecten van cameratrillingen worden verminderd wanneer de ontspanknop half wordt ingedrukt en ook op het moment dat de sluiter wordt losgelaten. Omdat de vibratie wordt verminderd in de zoeker, is het eenvoudiger om automatisch/handmatig scherp te stellen en het onderwerp precies te kadreren.

OFF: De effecten van cameratrillingen worden niet verminderd.

Opmerkingen over het gebruik van de vibratiereductie

• Nadat u de ontspanknop half hebt ingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt.
• Als een gevolg van de eigenschappen van vibratiereductie is het mogelijk dat het beeld in de beeldzoeker vaag wordt na het loslaten van de sluiterknop. Dit is geen storing.

• Als het fototoestel gepand wordt in een grote cirkel, wordt er geen compensatie uitgevoerd voor bewegingen van het fototoestel in de panrichting. Zo worden alleen de effecten van verticale cameratrillingen verminderd tijdens horizontaal pannen.

• Schakel het fototoestel niet uit of verwijder het objectief niet van het fototoestel terwijl de vibratiereductie in werking is. Als u deze voorzorgsmaatregel niet in acht neemt, kan het objectief klinken en aanvoelen alsof een interne component is losgekomen of afgebroken wanneer ermee wordt geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.

• Bij fototoestellen met ingebouwde flitser werkt de vibratiereductie niet wanneer de ingebouwde flitser wordt opgeladen.
• Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar voor vibratiereductie in op OFF. Het is echter aan te raden de schakelaar op ON in te stellen wanneer u de camera gebruikt met een statief met drie poten zonder het uiteinde van het statief vast te maken of met een statief met één poot.
• Als u dit objectief gebruikt voor een camera die vibratiereductie niet ondersteunt (p. 80), zet u de ON/OFF-schakelaar voor vibratiereductie op OFF. Als u deze schakelaar op ON laat staan, raakt de batterij snel leeg, vooral in combinatie met de Pronea 600i.

■ Scherpstellen, zoomen en scherptediepte

Voor u scherpstelt, draait u aan de zoomring om de brandpuntsafstand aan te passen tot de gewenste compositie gekadreerd is. Als uw camera is uitgerust met een knop of hendel voor een scherptediepte voorbeeld (stop-down), kunt u een voorbeeld bekijken van de scherptediepte via de zoeker van de camera.

• Dit objectief is uitgerust met een Internal Focusing-systeem (IF). Naarmate de opnameafstand afneemt, neemt de brandpuntsafstand ook af.
• De afstandsschaal geeft niet de precieze afstand weer tussen het onderwerp en de camera. De waarden vormen een schatting en dienen alleen als richtlijn te worden beschouwd. Bij het fotograferen van een verafgelegen landschap kan de scherptediepte de werking beïnvloeden en kan een onderwerp scherp lijken op een plaats die dichterbij is dan oneindig.

- Zie p. 156 voor meer informatie.

■ De diafragma instellen

Gebruik het fototoestel om de instellingen van de diafragma aan te passen.

■ De ingebouwde flitser en vignettering

• De ingebouwde flitser kan niet worden gebruikt op afstanden van minder dan 0,6 m.

• Gebruik ter voorkoming van vignettering geen zonnekap.

• Zie de camerahandleiding voor de meest recente informatie over vignettering met dit objectief.

• Vignetteren is het verduisteren van de hoeken rond het beeld, hetgeen gebeurt wanneer het licht dat door de flitser wordt uitgestraald, wordt belemmerd door het objectiefvat.

Camera's	Ondersteunde brandpuntsafstand/Opnameafstand
D810, D800-Serie, D750,D5500, D5300, D5200,D3300, D3200	• 35 mm/1 m of meer
D700 (FX-formaat)	• 28 mm/3 m of meer• 35 mm/1 m of meer
D700 (DX-formaat)	• 20 mm/1,5 m of meer• 24 mm of meer/Geen beperking
D300-Serie, D200,D100, D7000	• 24 mm/2 m of meer• 28 mm/1 m of meer• 35 mm/Geen beperking
D7200, D7100	• 24 mm/1,5 m of meer• 28 mm/1 m of meer• 35 mm/Geen beperking
D7200, D7100 (1,3xuitsnede van DX)	• 20 mm/1,5 m of meer• 24 mm/1 m of meer• 28 mm/Geen beperking
D610, D600, D5100 • 35	mm/1,5 m of meer
D90, D80, D5000,D3100, D3000, D60,D50, D40-Serie	• 28 mm/1,5 m of meer• 35 mm/1 m of meer
D70-Serie	28 mm/2 m of meer35 mm/1 m of meer
Andere camera's	Vignettering treedt op bij elke opnameafstand.

■ Gebruik van de zonnekap

Zonnekappen verminderen strooilicht en beschermen het objectief.

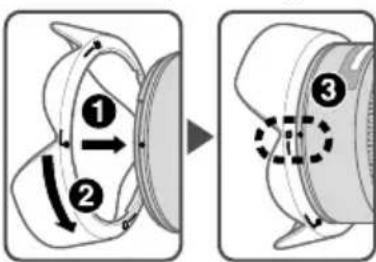

De zonnekap bevestigen

- Zorg ervoor dat de montage-index voor zonnekap (♦ wordt uitgelijnd met de instel-index voor zonnekap (●)(③).

• Om het vastmaken of verwijderen van de zonnekap te vergemakkelijken, neemt u deze aan de basis vast (bij de Bevestigings-index voor zonnekap (i)) in plaats van aan de buitenste rand.
• Als de zonnekap niet correct is bevestigd, kan er vignettering voorkomen.
• Om de zonnekap op te bergen, bevestigt u deze omgekeerd op het objectief.

■ Aanbevolen matglazen

Er zijn diverse uitwisselbare matglazen beschikbaar voor bepaalde Nikon SLR-camera's voor elke fotogelegenheid. De volgende worden voor dit objectief aangeraden:

©: Uitstekende scherpstelling

○: Redelijke scherpstelling Lichte vignettering of moiré treedt op in de zoeker maar niet op de foto.

—: Niet beschikbaar

( ): Geeft aan hoeveel belichtingscorrectie is vereist (alleen centrumgerichte meting). Bij F6-camera's kunt u de belichting corrigeren door 'Ander matglas' te selecteren voor persoonlijke instelling 'b6: Compensatie voor matglas' en het LWbereik in te stellen op -2,0 tot +2,0 in stappen van 0,5 LW. Wanneer u een ander type matglas gebruikt dan type B of E, selecteert u 'Ander matglas', zelfs als de gewenste correctie '0' is (geen correctie vereist). Voor de F5 corrigeert u de belichting via persoonlijke instelling 18 op de camera. Raadpleeg de gebruikshandleiding van de camera voor meer informatie.

Een leeg vakje betekent 'niet van toepassing'. Aangezien een M-type matglas zowel kan worden gebruikt voor macrofotografie met een vergrotingsfactor van 1:1 of hoger als voor microfotografie, heeft dit matglas andere toepassingen dan de andere matglazen.

Belangrijk

- Voor de F5 kunnen bij matrixmeting alleen de volgende matglazen worden gebruikt: EC-B, EC-E, B, E, J, A en L.

■ Onderhoud van het objectief

• Zorg ervoor dat de CPU-contactpunten niet vuil of beschadigd worden.
• Als de rubberen pakking van de objectiefvatting is beschadigd, moet u het objectief voor reparatie naar de dichtstbijzijnde door Nikon erkende servicedienst brengen.
• Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden naar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt.
• Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen.

• NC-filters zijn beschikbaar om het voorste objectiefelement te beschermen. De zonnekap helpt ook om de voorkant van het objectief te beschermen.

• Wanneer u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als de achterste objectiefdoppen vast.

• Wanneer het objectief is geïnstalleerd op een fototoestel, mag u het fototoestel en het objectief niet optillen of vasthouden aan de zonnekap.
• Bewaar het objectief op een koele, droge plaats wanneer u deze gedurende een lange periode niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen tegen rechtstreeks zonlicht of chemicaliën zoals kamfer en naftaleen.
• Laat geen water op het objectief komen en laat het objectief niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.
• Bepaalde onderdelen van het objectief zijn vervaardigd uit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

■ Standaardaccessoires

• 77mm makkelijk te bevestigen voorste objectiefdop LC-77
• Achterste objectiefdop
• Bajonetkap HB-23
  • Flexibel objectiefetui CL-1120

■ Optioneel accessoire

• 77mm vastschroefbare filters

Objectief type:	G-type AF-S Zoom-NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetsluiting
Brandpuntsafstand:	16–35mm
Maximaal diafragma:	f/4
Objectiefconstructie:	17 elementen in 12 groepen (2 ED lenselementen, 3 asferische lenselementen en sommige lenselementen met Nano Crystal Coat)
Beeldhoek:	107°–63° bij 35mm (135) formaat Nikon film-SLR camera's en Nikon FX-formaat digitale SLR-camera's83°–44° bij Nikon DX-formaat digitale SLR-camera's94°–52° bij camera's met IX240-systeem
Schaal brandpuntsafstand:	16, 20, 24, 28, 35mm
Afstandsinformatie:	Doorgeven aan camera body
Zoombediening:	Handmatig via aparte zoomring

Scherpstelling:	Nikon Internal Focusing-systeem (IF), autofocus met Silent Wave Motor; handmatig met scherpstellen met aparte scherpstelring
Vibratiereductie:	Lens-shift methode behulp van voice coil-motoren (VCM's)
Schaal opnameafstand:	Schaalverdeling in meters vanaf 0,28 m tot oneindig ( )
Dichtste scherpstelafstand:	0,29 m vanaf filmvlak (bij 16mm, 35mm)0,28 m vanaf filmvlak (bij 20-28mm)
Aantal diafragmalamellen:	9 stuks (afgerond)
Diafragma:	Volledig automatisch
Diafragmaschaal:	f/4 tot f/22
Belichtingsmeting:	Door middel van volledige diafragma-methode bij camera's met CPU-interfacesysteem
Montageafmeting:	77mm (P = 0,75 mm)
Afmetingen:	Circa 82,5 mm (diameter) × 125 mm (afstand van de objectiefvatting op de camera)
Gewicht:	Circa 680 gram

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving of verplichting van de zijde van de fabrikant.

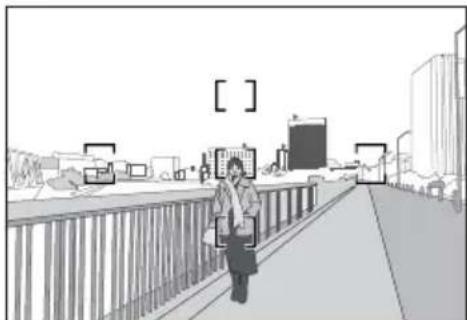

■ Opmerkingen bij het gebruik van groothoek of ultragroothoek AF NIKKOR-objectieven

In de volgende situaties is het mogelijk dat de autofocus niet werkt zoals verwacht bij het fotograferen met groothoek of ultragroothoek AF NIKKOR-objectieven.

C Een persoon die voor een verafgelegen achtergrond staat

1. Wanneer het hoofdonderwerp binnen de scherpstelhaakjes relatief klein is

Wanneer een persoon die voor een verafgelegen achtergrond staat binnen de scherpstelhaakjes wordt geplaatst zoals weergegeven in fig. C, is het mogelijk dat er wordt scherpgesteld op de achtergrond terwijl het onderwerp wazig blijft.

2. Wanneer het hoofdonderwerp een complex patroon heeft

Wanneer het onderwerp een complex patroon of weinig contrast heeft, bv. een bloemenveld zoals weergegeven in fig. D, kan het moeilijk zijn om scherp te stellen met autofocus.

Oplossing voor dergelijke situaties

(1) Stel scherp op een ander onderwerp dat zich op dezelfde afstand van de camera bevindt, activeer de scherpstelvergrendeling, pas de kadrering aan en maak de foto.
(2) Stel de scherpstelstand van de camera in op handmatige scherpstelling en stel handmatig scherp op het onderwerp.

Zie "Goede resultaten behalen met autofocus" in de Gebruikshandleiding van de camera.

- Met het Nikon Internal Focusing-systeem (IF) neemt de brandpuntafstand af naarmate de opnameafstand afneemt.
