BEDIENUNGSANLEITUNG Nikkor AFS 1635mm f4G ED VR NIKON

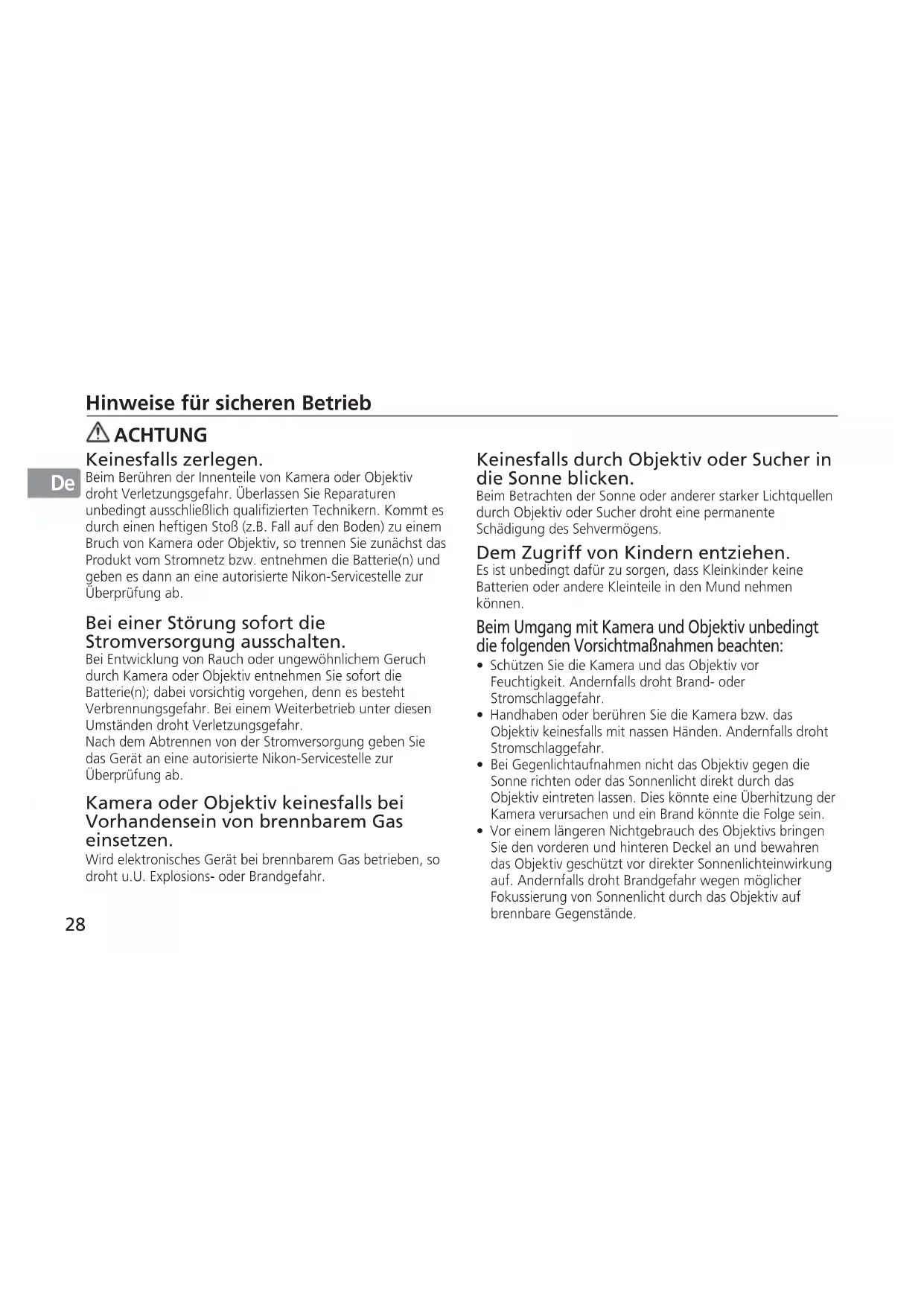

Hinweise für sicheren Betrieb ACHTUNG Keinesfalls zerlegen. Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Bei einer Störung sofort die Stromversorgung ausschalten. Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen. Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr. Keinesfalls durch Objektiv oder Sucher in die Sonne blicken. Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens. Dem Zugriff von Kindern entziehen. Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können. Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.

Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.

Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein.

Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.29

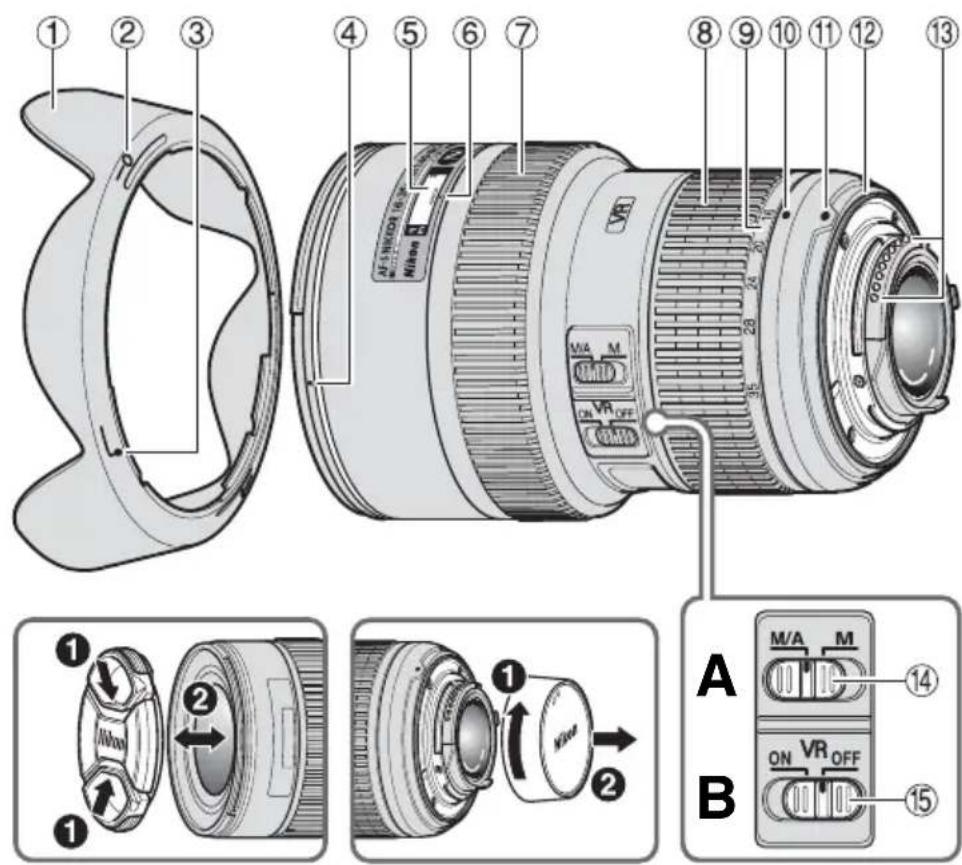

1 Gegenlichtblende (S. 34) 2 Kontrollmarkierung der Gegenlichtblende (S. 34) 3 Montagemarkierung der Gegenlichtblende (S. 34) 4 Montagemarkierung für Gegenlichtblende (S. 34) 5 Entfernungsskala (S. 33) 6 Entfernungsindexlinie 7 Entfernungseinstellring (S. 31) 8 Zoom-Einstellring (S. 33) 9 Brennweitenskala 0 Brennweitenskala- Indexlinie ! Montagemarkierung @ Dichtungsmanschette (S. 35) # CPU-Kontakte (S. 35) $ Fokussierschalter (S. 31) % Bildstabilisator-Schalter ON/OFF (S. 32) ( ): Seitennummer30

Verwendbare Kameras und verfügbare Funktionen Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch Ihrer Kamera. KamerasFunktionBelichtungs-steuerungVR AF P

3 3333F4-Serie, F90X, F90-Serie, F70-Serie

F3AF, F-601, F-501, Nikon MF Kameras (außer F-601M)— — ————3: Möglich : Nicht möglich VR: Bildstabilisator AF: Autofokus*1 : P schließt die Automatik (AUTO) und Motivprogramme mit ein.*2 : Manuelle Belichtungssteuerung (M) nicht möglich. Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 16-35mm 1:4G ED VR entgegenbringen. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch Ihrer Kamera vertraut. Die wichtigsten Merkmale

Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den unterschiedlichsten Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht.

Bei eingeschaltetem Bildstabilisator können längere Belichtungszeiten (2,5 Stufen*) verwendet werden. Auf diese Weise kann mit längeren Belichtungszeiten fotografiert werden, insbesondere bei Freihandaufnahmen mit längeren Brennweiten. (*Die Wirkung des Bildstabilisators (VR) auf die Belichtungszeit wird gemäß CIPA-Standards ermittelt (Camera and Imaging Products Association); FX-Objektive werden an FX-Format-Kameras gemessen, DX-Objektive an DX-Format-Kameras. Zoomobjektive werden bei der längsten Brennweiteneinstellung gemessen.)

Durch drei asphärische Linsenelemente und zwei ED-Glas- Linsen (extra-low dispersion) wird der Farbfehler effektiv korrigiert. So werden eine außergewöhnlich hohe optische Leistung und Abbildungsqualität erzielt. Die Blende mit abgerundeten Lamellen erzeugt ein sehr natürliches Bokeh bei unscharf abgebildeten Objekten in Vorder- und Hintergrund. Wichtige Hinweise

Bei Verwendung des Objektivs an einer digitalen Nikon- Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der D7000 beträgt der Bildwinkel 83° bis 44° und der Brennweitenbereich entspricht 24-52,5 mm beim Kleinbildformat.31

Fokussierung (Abb. A) Stellen Sie den Fokusmodus-Schalter Ihrer Kamera entsprechend der nachstehenden Tabelle ein. Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

Stellen Sie den Fokussierschalter am Objektiv auf M/A.

Der Autofokus ist aktiviert, aber Sie können manuell fokussieren, indem Sie den Auslöser bis zum ersten Druckpunkt bewegen und in dieser Position gedrückt halten und dabei den separaten Entfernungseinstellring drehen. Bei Kameras mit einer AF-ON-Taste drücken Sie die Taste am Kameragehäuse.

Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie von der manuellen Scharfeinstellung zum Autofokusbetrieb zurückwechseln möchten. Kameras Fokussteuerung (Kamera) Fokussteuerung (Objektiv) M/A M Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S

Autofokus mit Priorität der manuellen Scharfeinstellung Manueller Fokus (Elektronische Einstellhilfe verfügbar.)

Manueller Fokus (Elektronische Einstellhilfe verfügbar.) F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601 M, F-401x, F-401s, F-401

Manueller Fokus (Elektronische Einstellhilfe verfügbar, außer bei F-601 Gute Ergebnisse mit dem Autofokus Einzelheiten Sie unter »Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und -Superweitwinkelobjektiven« (S. 37).32

Bildstabilisator (Abb. B) Stellungen des Bildstabilisator-Schalter ON/OFF ON: Der Effekt von Kamera-Verwacklungen wird bei Betätigung des Auslösers bis zum ersten Druckpunkt und zum Zeitpunkt des Auslösens verringert. Da die Vibrationen bereits im Sucher verringert werden, gestalten sich automatisches/manuelles Scharfstellen und die exakte Ausrichtung des Motivs einfacher. OFF: Die Effekte von Kamera-Verwacklungen werden nicht verringert. Hinweise zur Verwendung des Bildstabilisators

• Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sucher stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten.

• Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sucher nach dem Auslösen unter Umständen verschwommen. Dies ist jedoch keine Fehlfunktion.

• Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung nicht ausgeglichen. Bei horizontalen Schwenkbewegungen werden z.B. nur die Effekte der vertikalen Kamera-Verwacklungen verringert.

• Schalten Sie die Kamera nicht aus und nehmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Geräusch zu hören sein, als seien innere Bauteile lose oder gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie einfach die Kamera wieder ein, um das Problem zu beheben.

• Bei Kameras mit integriertem Blitzgerät funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.

Bei Verwendung eines Stativs wird die Verwendung des Bildstabilisators nicht empfohlen. Stellen Sie den Bildstabilisatorschalter in diesem Fall auf OFF. Ausnahme: Bei Verwendung eines Einbeinstativs oder nicht arretierten Stativkopfs sollte der Bildstabilsator aktiviert werden (ON).

• Wenn Sie dieses Objektiv an einer Kamera einsetzen, die die Bildstabilisatorfunktion (VR) nicht unterstützt (S. 30), sollten Sie den Bildstabilisator am Objektiv deaktivieren (Bildstabilisator-Schalter ON/OFF auf OFF). Insbesondere bei der Kamera Pronea 600i wird die Batterie u.U. schnell erschöpft, wenn dieses Schalter auf ON bleibt.33

Fokussierung, Zoom und Tiefenschärfe Stellen Sie vor dem Scharfstellen mit dem Zoomring die Brennweite so ein, dass Sie im Sucher den gewünschten Bildausschnitt sehen. Bei Kameras, die mit einer Abblendtaste ausgestattet sind, kann die Tiefenschärfe vor dem Auslösen im Sucher beurteilt werden.

• Diese Objektiv ist mit einer Innenfokussierung (IF; internal focusing) ausgestattet. Bei niedrigen Entfernungseinstellungen nimmt auch die Brennweite ab.

• Die Entfernungsskala zeigt nicht die exakte Entfernung zwischen Objekt und Kamera an. Die Werte dienen lediglich als Anhaltspunkte. Bei Aufnahmen weite entfernter Motive kann die Tiefenschärfe Einfluss auf die Funktion haben und das Motiv erscheint scharf, obwohl die Entfernungsskala einen geringeren Wert als Unendlich zeigt.

• Weitere Informationen finden Sie auf S. 156. Blendeneinstellung Stellen Sie die Blende an der Kamera ein.

Integriertes Blitzgerät und Abschattung

Das Integrierte Blitzgerät kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.

• Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.

• Aktuelle Angaben zur Verschattung mit diesem Objektiv finden Sie im Kamerahandbuch.

• Unter Vignettierung versteht man die Abdunklung der Bildecken, wenn das vom Blitzlicht ausgestrahlte Licht durch den Objektivtubus verdeckt wird. Kameras Einstellbare Brennweite/ Aufnahmedistanz D810, D800-Serie, D750, D5500, D5300, D5200, D3300, D3200

• 35 mm/1 m oder weiter D700 (FX-Format)

• 28 mm/3 m oder weiter

• 35 mm/1 m oder weiter D700 (DX-Format)

• 20 mm/1,5 m oder weiter

• 24 mm oder länger/ keine Einschränkungen D300-Serie, D200, D100, D7000

• 24 mm/2 m oder weiter

• 28 mm/1 m oder weiter

• 35 mm/keine Einschränkungen D7200, D7100

• 24 mm/1,5 m oder weiter

• 28 mm/1 m oder weiter

• 35 mm/keine Einschränkungen D7200, D7100 ( 1,3x-Ausschnitt aus DX)

• 20 mm/1,5 m oder weiter

• 24 mm/1 m oder weiter

• 28 mm/keine Einschränkungen D610, D600, D5100

• 35 mm/1,5 m oder weiter34

Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden. Empfohlene Einstellscheiben Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt: EinstellscheibeAB C E EC-B

: Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.

: Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (Nur mittenbetonte Belichtungsmessung). Bei der Nikon F6 korrigieren Sie durch Wahl von ”Andere” in der Individualfunktion “b6: Einstellscheibe” und Einstellen des LW-Werts im Bereich zwischen –2,0 und +2,0 in 0,5-LW-Schritten. KamerasEinstellbare Brennweite/AufnahmedistanzD90, D80, D5000, D3100, D3000, D60, D50, D40-Serie• 28 mm/1,5 m oder weiter• 35 mm/1 m oder weiterD70-Serie• 28 mm/2 m oder weiter• 35 mm/1 m oder weiterAndere KamerasVignettierung tritt bei allen Aufnahmeentfernungen auf.

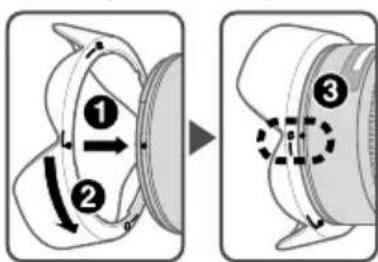

Verwendung der Gegenlichtblende Die Gegenlichtblende wirkt Streulicht und Kontrastverlust entgegen und schützt die Frontlinse. Anbringen der Gegenlichtblende

Achten Sie darauf, die Montagemarkierung für die Gegenlichtblende ( ) und die Kontrollmarkierung der Gegenlichtblende

aneinander auszurichten (3)

Das Anbringen bzw. Abnehmen der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Nähe der Montagemarkierung der Gegenlichtblende ( )) und nicht an den äußeren Kanten fassen.

Wenn die Gegenlichtblende nicht richtig angebracht ist, schattet sie u.U. einen Teil des Motivs ab.35

Bei Gebrauch von anderen Scheiben als B oder E, ist “Andere” auch dann zu wählen, wenn der erforderliche Korrekturwert “0” beträgt (keine Korrektur nötig). Zur Einstellung des Korrekturwerts an der F5 dient die Individualfunktion Nr. 18. Näheres hierzu finden Sie im Benutzerhandbuch des Kameragehäuses. Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografie bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben. Wichtige Hinweise

• Bei der F5 können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden. Pflege des Objektivs

Halten Sie die CPU-Kontakte stets sauber und schützen Sie sie vor Beschädigung.

Bei einer Beschädigung der Dichtungsmanschette sollten Sie das Objektiv beim nächsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.

Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik- Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optikreinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren.

Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs.

Zum Schutz der Frontlinse kann ein Klarglasfilter (NC) verwendet werden. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.

Beim Verstauen des Objektivs in seinem flexiblen Etui müssen der vordere und der hintere Deckel aufgesetzt sein.

Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.

Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Korrosion zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.

Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.

Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten liegen!

Im Lieferumfang enthaltenes Zubehör

Vorderer Objektivdeckel mit Schnappverschluss (77mm) LC-77

Hinterer Objektivdeckel

Bajonett-Gegenlichtblende HB-23

Objektivbeutel CL-112036

77-mm-Schraubfilter Technische Daten Objektivtyp: AF-S Zoom-NIKKOR-Objektiv Typ G mit integrierter CPU und Nikon- Bajonettfassung Brennweite: 16–35mm Lichtstärke: 1:4 Optischer Aufbau: 17 Linsen in 12 Gruppen (2 Linsen aus ED-Glas, 3 asphärische Linsen und einige Linsen mit Nanokristallvergütung) Bildwinkel: Analoge Nikon- Spiegelreflexkameras für das Kleinbildformat und digitale Nikon Spiegelreflexkameras mit FX-Format: 107° bis 63° Digitale Nikon-Spiegelreflexkameras mit DX-Format: 83° bis 44° Nikon-Spiegelreflexkameras für das IX240-System: 94° bis 52° Brennweitenskala: 16, 20, 24, 28, 35 mm Entfernungsdaten: Übermittlung an die Kamera Zoomen: Manuell über separaten Zoomring Scharfeinstellung: Innenfokussierung (IF, Nikon Internal Focusing System), Autofokus mit Silent Wave Motor, manuell über separaten Entfernungseinstellring Bildstabilisator: Optischer Bildstabilisator mit beweglicher Linsengruppe; Antrieb durch Schwingspulenmotoren Entfernungsskala: Unterteilt in Meter und Fuß; 0,28 m bis Unendlich (∞) Naheinstellgrenze: 0,29 m von der Sensorebene gemessen (bei 16mm, 35mm) 0,28 m von der Sensorebene gemessen (bei 20-28mm) Blende: Irisblende mit 9 gerundeten Lamellen Blendensteuerung: Vollautomatisch Blendenbereich: 4 bis 22 Belichtungsmessung: Offenblendenmessung bei Kameras mit elektronischer Blendenübermittlung Filtergewinde: 77 mm (P = 0,75 mm) Abmessungen: ca. 82,5 mm (Durchm.) x 125 mm (Länge ab Bajonettauflage) Gewicht: ca. 680 g Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.37

Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und -Superweitwinkelobjektiven In den folgenden Fällen funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR- Weitwinkel- und -Superweitwinkelobjektiven u.U.nicht erwartungsgemäß.

1. Hauptmotiv in den Fokusklammern relativ

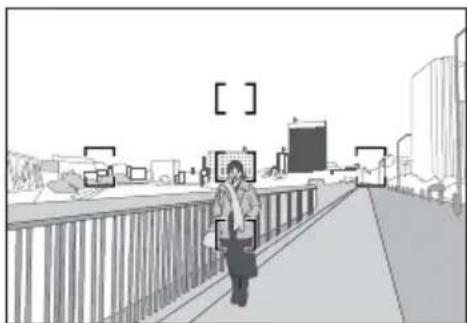

klein Wenn das Hauptmotiv nur einen geringen Teil des aktiven Fokusmessfelds abdeckt, wie an den Fokusmessfeld-Markierungen in Abb. C zu sehen, stellt die Kamera unter Umständen auf den Hintergrund, nicht jedoch auf das Hauptmotiv scharf.

2. Kleinteilig strukturierte Fläche oder Szene

als Hauptmotiv Bei Motiven mit kleinteiliger Strukturierung oder geringem Kontrast, zum Beispiel einer Blumenwiese wie in Abb. D zu sehen, ist eine Scharfeinstellung per Autofokus u.U. schwierig. Abhilfe für solche Fälle (1) Stellen Sie zunächst auf ein anderes Motiv im selben Abstand von der Kamera scharf, wählen Sie dann bei Fokussperre erneut den Bildausschnitt und machen Sie so die Aufnahme. (2) Stellen Sie die Fokussteuerung auf manuelles Scharfstellen ein und stellen Sie von Hand auf das Motiv scharf. Einzelheiten dazu finden Sie außerdem unter »Gute Ergebnisse mit dem Autofokus« im Benutzerhandbuch zur Kamera. C Eine Person vor einem weit entfernten Hintergrund D Eine Blumenwiese38

• Flexibelt objektivfodral CL-1120 Extra tillbehör

3 3333F4-Serie, F90X, F90-Serie, F70-Serie

• Beim System Internal Focusing (IF, interne Scharfeinstellung) von Nikon nimmt, wenn die Aufnahmedistanz abnimmt, die Brennweite ebenfalls ab.
