BEDIENUNGSANLEITUNG AFS Nikkor 35mm f1.8G ED NIKON

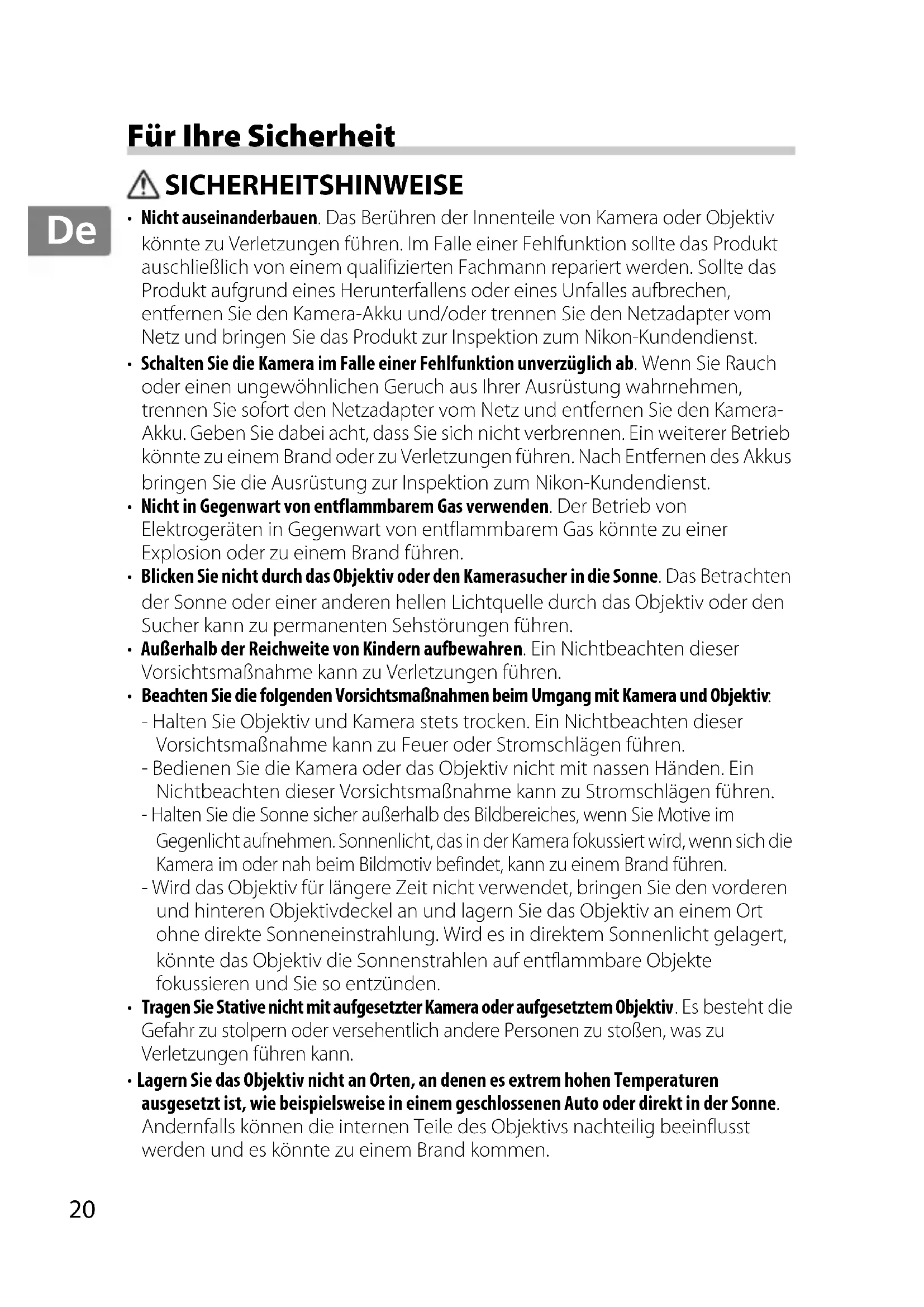

Für Ihre Sicherheit SICHERHEITSHINWEISE

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv könnte zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Produkt auschließlich von einem qualifizierten Fachmann repariert werden. Sollte das Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbrechen, entfernen Sie den Kamera-Akku und/oder trennen Sie den Netzadapter vom Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.

• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch oder einen ungewöhnlichen Geruch aus Ihrer Ausrüstung wahrnehmen, trennen Sie sofort den Netzadapter vom Netz und entfernen Sie den Kamera- Akku. Geben Sie dabei acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb könnte zu einem Brand oder zu Verletzungen führen. Nach Entfernen des Akkus bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.

• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von Elektrogeräten in Gegenwart von entflammbarem Gas könnte zu einer Explosion oder zu einem Brand führen.

• Blicken Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den Sucher kann zu permanenten Sehstörungen führen.

• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.

Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv

- Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Feuer oder Stromschlägen führen. - Bedienen Sie die Kamera oder das Objektiv nicht mit nassen Händen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlägen führen. - Halten Sie die Sonne sicher außerhalb des Bildbereiches, wenn Sie Motive im Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen. - Wird das Objektiv für längere Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung. Wird es in direktem Sonnenlicht gelagert, könnte das Objektiv die Sonnenstrahlen auf entflammbare Objekte fokussieren und Sie so entzünden.

Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv . Es besteht die Gefahr zu stolpern oder versehentlich andere Personen zu stoßen, was zu Verletzungen führen kann.

• Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beispielsweise in einem geschlossenen Auto oder direkt in der Sonne. Andernfalls können die internen Teile des Objektivs nachteilig beeinflusst werden und es könnte zu einem Brand kommen.21

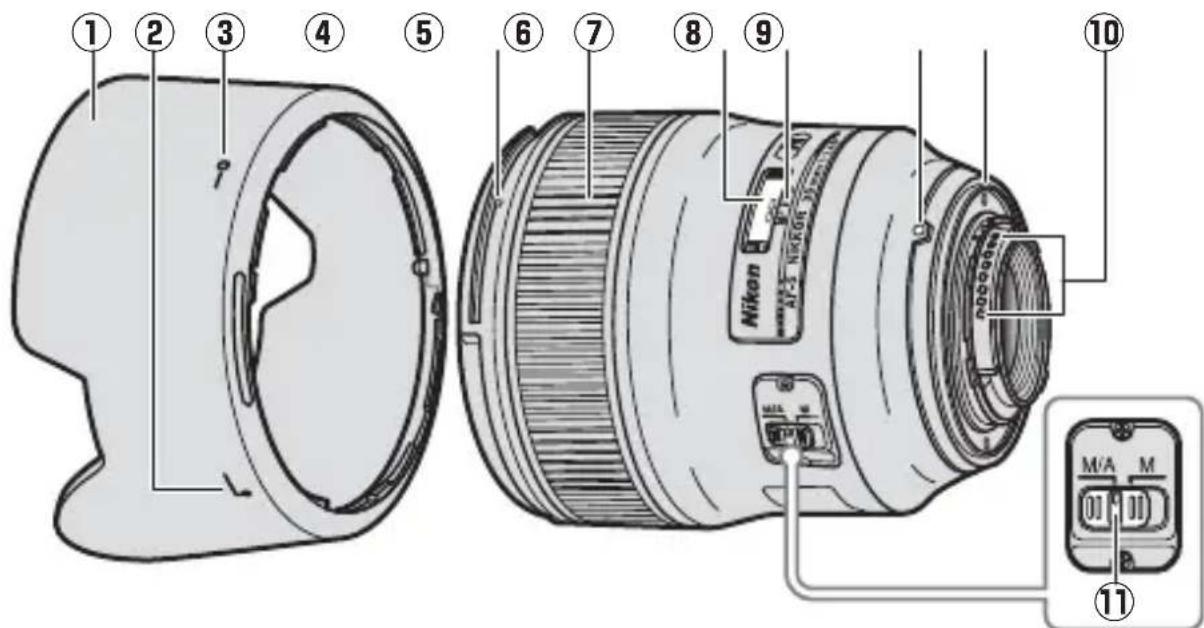

Vielen Dank, dass Sie sich für ein AF-S NIKKOR 35 mm 1:1,4G Objektiv entschieden haben. Bitte lesen Sie vor der Verwendung dieses Produktes sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig. Hinweis: Wenn das Objektiv mit einer digitalen Spiegelreflexkamera mit DX-Format wie der D90 oder einer Kamera der D300-Serie verwendet wird, hat es einen Blickwinkel von 44°, der einer Brennweite von 52,5 mm beim Kleinbildformat entspricht. ■ Objektivkomponenten we r t yu io

• Gegenlichtblende p. 24
• Markierung für die Ausrichtung der Gegenlichtblende p. 24
• Markierung für die Arretierung der Gegenlichtblende p. 24
• Markierung für das Ansetzen der Gegenlichtblende p. 24
• Entfernungseinstellring p. 23

• Entfernungsskala p. 23
• Markierung für Entfernungseinstellung p. 23
• Markierung für die Ausrichtung des Objektivs Dichtungsmanschette p. 26
• CPU-Kontakte p. 26
• Fokusmodusschalter p. 2222

■ Kompatibilität Haken (»✔«) zeigen unterstützte Funktionen, Striche (»—«) nicht unterstützte Funktionen an. Es können Einschränkungen gelten; beachten Sie das Handbuch der Kamera für Einzelheiten. 1 Manuelle Belichtungssteuerung (M) nicht verfügbar.2 Schließt AUTO-Modus und Motivprogramme ein.3 Autofokus. ■ Scharfeinstellung Unterstützte Fokusmodi werden in der folgenden Tabelle aufgeführt (Beachten Sie das Handbuch der Kamera für Informationen zu den Fokusmodi der Kamera). Kamera Belichtungssteuerung

S A M Digitale Nikon-Spiegelreflexkameras (FX- und DX-Format) ✔✔✔✔✔ F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea S

F4-Serie, F90X, F90-Serie, F70-Serie ✔✔——✔ F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401

F-801s, F-801, F-601M ✔✔——— F3AF, F-601, F-501, Nikon-MF-Kameras (außer F-601M) — Kamera Kamara- Fokusmodus Objektiv-Fokusmodus M/A M Digitale Nikon-Spiegelreflexkameras (FX- und DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S

Autofokus mit Priorität der manuellen Scharfeinstellung Manueller Fokus mit elektronischer Einstellhilfe

Manueller Fokus (elektronische Einstellhilfe bei allen Kameras außer F-601M verfügbar) F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401 AF, MF23

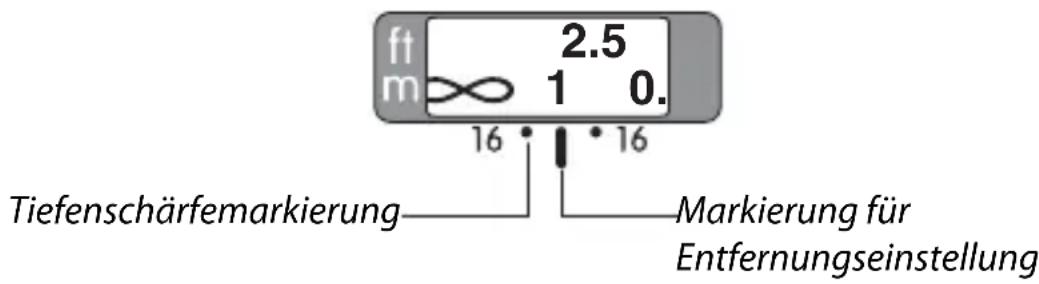

M/A (Autofokus mit Priorität der manuellen Scharfeinstellung) Mit Autofokus mit Priorität der manuellen Scharfeinstellung (M/A) fokussieren: ■ Tiefenschärfe Die Tiefenschärfemarkierungen auf dem Objektiv zeigen die ungefähre Tiefenschärfe an (siehe Seite 138 für weitere Informationen). Verfügt die Kamera über eine Abblendtaste, kann die Tiefenschärfe im Sucher im Voraus bewertet werden. ■ Blende Die Blende wird mit den Bedienelementen der Kamera eingestellt. Stellen Sie den Objektiv-Fokusmodusschalter auf M/A. Fokussieren Sie.In den Autofokus kann bei Bedarf eingegriffen werden, indem der Fokusring am Objektiv gedreht wird, während der Auslöser bis zum ersten Druckpunkt gedrückt wird (oder, falls die Kamera mit einem AF-ON-Taste ausgestattet wird, während die AF-ON-Taste gedrückt ist). Um mit dem Autofokus neu zu fokussieren, drücken Sie erneut den Auslöser bis zum ersten Druckpunkt oder die AF-ON-Taste.

Markierung für EntfernungseinstellungTiefenschärfemarkierung24

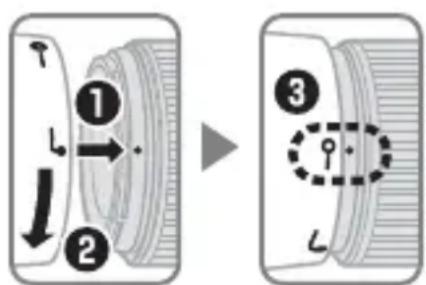

■ Integrierte Blitzgeräte Beim Einsatz eines integrierten Blitzgeräts kann das Objektiv unter Umständen einen im Bild sichtbaren Schatten ins Motiv werfen. Nehmen Sie die Gegenlichtblende ab und halten Sie einen Mindestabstand von 0,6 m zum Motiv, um dies zu vermeiden. ■ Die Gegenlichtblende Die Gegenlichtblende schützt das Objektiv und verhindert das Eindringen von Streulicht, das ansonsten zu Kontrastverlust oder Geisterbildern führen würde. Halten Sie die Gegenlichtblende beim Anbringen oder Abnehmen in der Nähe des -Symbols an der Basis fest und umfassen Sie sie nicht zu fest. Bei falschem Anbringen der Gegenlichtblende kann es zu Vignettierungen kommen. Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird. Bei umgekehrter Gegenlichtblende kann diese durch Drehen entfernt werden, während sie nahe der Markierung für die Arretierung (

gefasst wird. Kamera Kein Schattenwurf bei Entfernungen von: F60 -Serie, F65-Serie 1,5 m oder mehr F50-Serie 3,0 m oder mehr F55-Serie 2,0 m oder mehr F-401x, F-401s, F-401 Das Objektiv wirft bei allen Entfernungen einen im Bild sichtbaren Schatten. Richten Sie die Markierung für die Arretierung der Gegenlichtblende (—{) an der objektivseitigen Markierung für das Ansetzen der Gegenlichtblende (●) aus (e).25

■ Einstellscheiben Die folgenden Kameras unterstützen eine Anzahl Einstellscheiben für die Verwendung in verschiedenen Situationen. : Empfohlen. {: Vignettierung im Sucher sichtbar (Bilder sind nicht betroffen). —: Nicht mit der Kamera kompatibel.( ): Zahlen in Klammern geben die Belichtungskorrektur für mittenbetonte Messung an. Wählen Sie bei der F6 die Option »Andere« für die Individualfunktion b6 (»Einst.scheibe.«), um die Belichtungskorrektur für eine Einstellscheibe anzupassen. Beachten Sie, dass bei Verwendung anderer Einstellscheiben als Typ B oder E auch dann »Andere« ausgewählt werden muss, wenn keine Belichtungskorrektur erfolgt. An der F5 kann die Belichtungskorrektur mit der Individualfunktion 18 eingestellt werden. Beachten Sie das Kamerahandbuch für weitere Einzelheiten.Leere Zelle: Nicht für die Verwendung mit diesem Objektiv geeignet. Beachten Sie jedoch, dass Scheiben vom Typ M für Fotomikrografie und Makrofotografie mit Abbildungsmaßstäben von 1 : 1 oder höher verwendet werden können. Hinweis: Bei der F5 steht die Matrixmessung nur mit den Einstellscheiben A, B, E, EC-B, EC-E, J und L zur Verfügung. Scheibe A B C E EC-B EC-E G1 G2 G3 G4 J L M UKamera F6 — ————— F5+DP-30 { { F5+DA-30 { {{ 26

■ Pflege des Objektivs

• Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.

• Halten Sie die CPU-Kontakte sauber.

• Sollte die Dichtungsmanschette beschädigt werden, setzen Sie den Gebrauch sofort aus und bringen Sie das Objektiv zum Nikon-Kundendienst zur Reparatur.

• Verwenden Sie zum Entfernen von Staub und Verunreinigungen vom Objektiv einen Blasebalg. Um Schmierflecke und Fingerabdrücke zu entfernen, bringen Sie eine kleine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie dabei darauf, dass keine Schmierflecke verbleiben, und dass sie das Glas nicht mit den Fingern berühren.

• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs.

• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden.

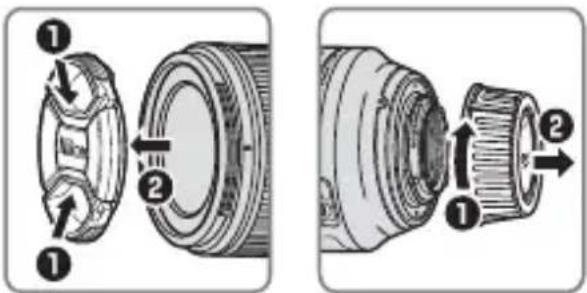

• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, bevor sie es in seiner Tasche verstauen.

• Wenn das Objektiv für längere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.

• Halten Sie das Objektiv stets trocken. Eindringendes Wasser kann zur Korrosion innenliegender Teile und irreparablen Schäden führen.

• Das Lagern des Objektiv an sehr heißen Orten kann Teile aus verstärktem Plastik beschädigen oder verformen. ■ Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel LC-67 mit Schnappverschluss (67 mm)

• Hinterer Objektivdeckel LF-4

• Bajonett-Gegenlichtblende HB-59

• Objektivbeutel CL-111827

• Kabelloses Blitzgerät SB-R200: Bis zu zwei kabellose Blitzgeräte SB-R200 können vorn am Objektiv angebracht werden. ■ Technische Daten Änderungen und Irrtümer vorbehalten. Typ Typ G AF-S Objektiv mit eingebauter CPU und F-Bajonettanschluss Brennweite 35 mm Lichtstärke 1:1,4 Optischer Aufbau 10 Linsen in 7 Gruppen (enthält 1 asphärische Linse und Linsen mit Nanokristallvergütung) Bildwinkel • Nikon-Spiegelreflexkameras für das Kleinbild- oder FX- Format: 63°

• Nikon-Spiegelreflexkameras für das DX-Format: 44°

• IX240-Systemkameras: 52° Entfernungsinformation Übermittlung an die Kamera Fokussierung Hintergruppenfokussierung (RF) mit Autofokus, der durch einen Silent-Wave-Motor gesteuert wird und separatem Entfernungseinstellring für manuelles Fokussieren Entfernungsskala Aufgeteilt in Meter und Fuß von 0,3 m / 1 Fuß bis Unendlich (∞) Naheinstellgrenze 0,3 m Blendenlamellen 9 (abgerundet) Blendensteuerung Vollautomatisch Blendenbereich 1,4 bis 16 Belichtungsmessung Offenblende Filtergewinde 67 mm (P=0,75 mm) Abmessungen Durchmesser ca. 83 mm × 89.5 mm (Länge ab Bajonettauflage) Gewicht ca. 600 g28

1/5.1 1/6.6 1/10.8 1/24.7 1/136 1 / ∞ f/16
