Marke	Nikon
Modell	AF-S Nikkor 50mm f/1.8G
Produkttyp	Festbrennweitenobjektiv
Bajonett	Nikon F
Brennweite	50 mm
Maximale Blende	f/1.8
Minimale Blende	f/16
Optischer Aufbau	7 Linsen in 6 Gruppen (davon 1 asphärisch)
Bildwinkel (FX)	47°
Bildwinkel (DX)	31°30' (entspricht 75 mm im 24x36-Format)
Fokussierung	Autofokus SWM (Ultraschallmotor) mit manueller Priorität
Mindestfokussierabstand	0,45 m (ab der Brennebene)
Blendenlamellen	7 (kreisrund)
Filterdurchmesser	58 mm (Steigung 0,75 mm)
Abmessungen (Durchmesser x Länge)	72 mm x 52,5 mm
Gewicht	Ca. 185 g
Mitgeliefertes Zubehör	Vorderseitiger Deckel LC-58, rückseitiger Deckel LF-4, Gegenlichtblende HB-47, Soft-Tasche CL-1013
Pflege	Reinigen mit einem Blasebalg und einem weichen, mit Ethanol getränkten Tuch; keine organischen Lösungsmittel verwenden
Sicherheit	Nicht zerlegen, nicht brennbaren Gasen aussetzen, nicht mit dem Objektiv in die Sonne schauen
Garantie und Reparatur	Zur Reparatur an ein autorisiertes Nikon-Servicecenter übergeben

Häufig gestellte Fragen - AFS Nikkor 50mm f1.8G NIKON

Welche Art von Fokussierung hat dieses Objektiv?

Es verfügt über einen Autofokus mit Ultraschallmotor (SWM) mit der Möglichkeit der manuellen Priorität (M/A-Modus).

Kann ich dieses Objektiv an einer Nikon-DX-Kamera verwenden?

Ja, es ist kompatibel. An einer DX-Kamera beträgt die äquivalente Brennweite ca. 75 mm im Vollformat.

Wie reinige ich die Linsen?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, dann ein weiches Tuch mit etwas Ethanol oder speziellem Reiniger. Vermeiden Sie organische Lösungsmittel.

Was tun, wenn die Gummidichtung des Bajonetts beschädigt ist?

Stellen Sie die Verwendung sofort ein und übergeben Sie das Objektiv zur Reparatur an ein autorisiertes Nikon-Servicecenter.

Wie verwende ich die Gegenlichtblende?

Richten Sie die Markierung der Verriegelung an der Montagemarkierung aus, dann drehen Sie sie zum Fixieren. Sie kann zum Verstauen umgedreht werden. Entfernen Sie sie bei Verwendung des integrierten Blitzes, um Vignettierung zu vermeiden.

Wie groß ist der Mindestfokussierabstand?

Er beträgt 0,45 m ab der Brennebene der Kamera.

Welches Zubehör ist im Lieferumfang enthalten?

Vorderdeckel LC-58, Rückdeckel LF-4, Gegenlichtblende HB-47 und Soft-Tasche CL-1013.

Kann ich Filter verwenden?

Ja, Schraubfilter mit 58 mm Durchmesser (Gewindesteigung 0,75 mm).

Ist dieses Objektiv mit analogen Nikon-Spiegelreflexkameras kompatibel?

Ja, mit den meisten analogen Nikon-Spiegelreflexkameras mit F-Bajonett. Überprüfen Sie die Kompatibilitätstabelle in der Anleitung für die unterstützten Funktionen.

Wie sollte ich das Objektiv bei längerer Nichtnutzung lagern?

Bringen Sie Vorder- und Rückdeckel an, lagern Sie es an einem kühlen und trockenen Ort, geschützt vor direktem Sonnenlicht und Chemikalien wie Kampfer.

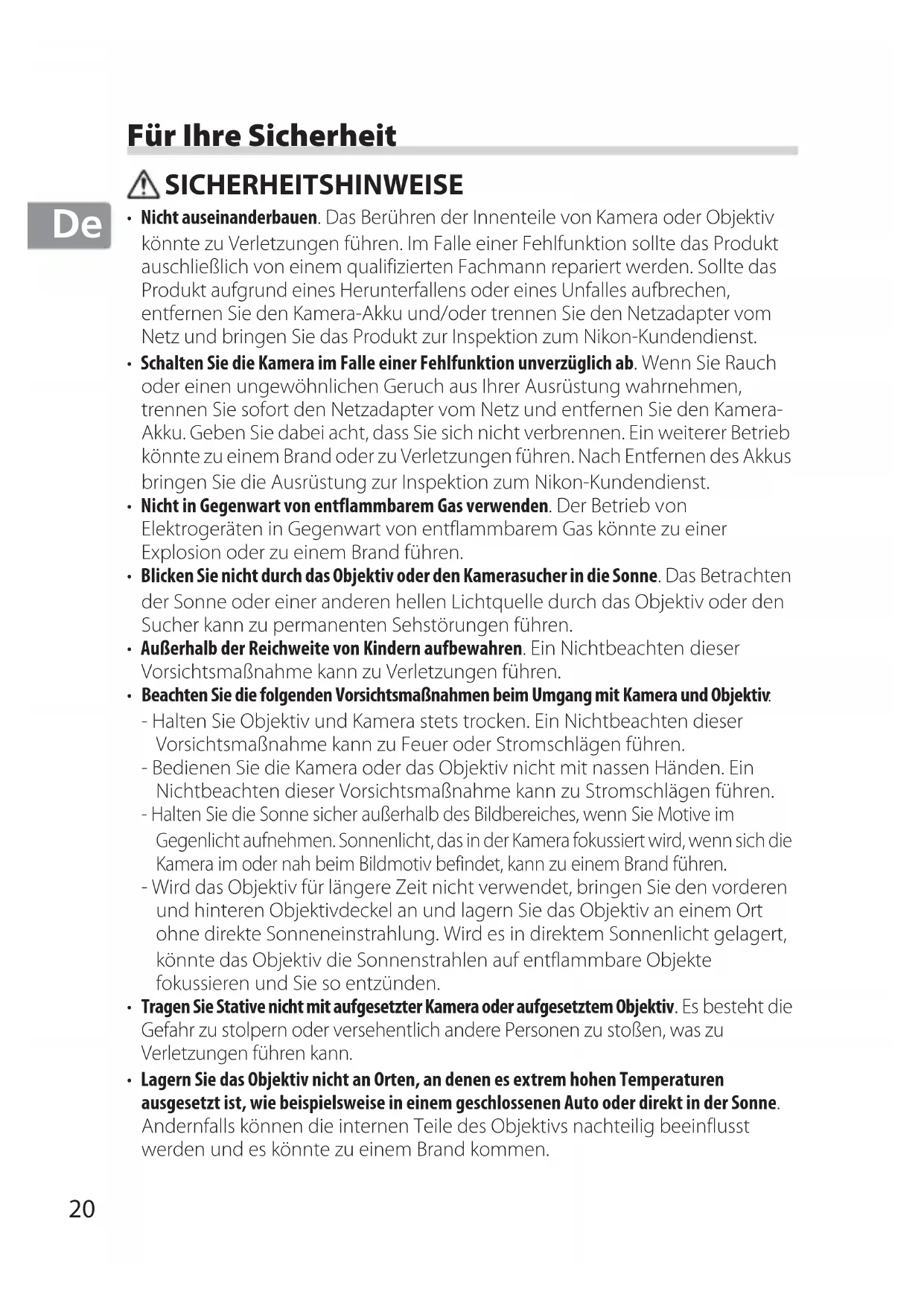

BEDIENUNGSANLEITUNG AFS Nikkor 50mm f1.8G NIKON

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv könnte zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Produkt ausschließlich von einem qualifizierten Fachmann repariert werden. Sollte das Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbrechen, entfernen Sie den Kamera-Akku und/oder trennen Sie den Netzadapter vom Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.
• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch oder einen ungewöhnlichen Geruch aus Ihrer Ausrüstung wahrnehmen, trennen Sie sofort den Netzadapter vom Netz und entfernen Sie den Kamera-Akku. Geben Sie dabei acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb könnte zu einem Brand oder zu Verletzungen führen. Nach Entfernen des Akkus bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.
• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von Elektrogeräten in Gegenwart von entflammbarem Gas könnte zu einer Explosion oder zu einem Brand führen.
• Blicken Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den Sucher kann zu permanenten Sehstörungen führen.
• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.
• Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv.
• Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Feuer oder Stromschlägen führen.
• Bedienen Sie die Kamera oder das Objektiv nicht mit nassen Händen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlägen führen.
• Halten Sie die Sonne sicher außerhalb des Bildbereiches, wenn Sie Motive im Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen.
• Wird das Objektiv für längere Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung. Wird es in direktem Sonnenlicht gelagert, könnte das Objektiv die Sonnenstrahlen auf entflammbare Objekte fokussieren und Sie so entzünden.
• Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv. Es besteht die Gefahr zu stolpern oder versehentlich andere Personen zu stoßen, was zu Verletzungen führen kann.
• Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beispielsweise in einem geschlossenen Auto oder direkt in der Sonne.
  Andernfalls können die internen Teile des Objektivs nachteilig beeinflusst werden und es könnte zu einem Brand kommen.

Vielen Dank, dass Sie sich für ein AF-S NIKKOR 50 mm 1:1,8G Objektiv entschieden haben. Bitte lesen Sie vor der Verwendung dieses Produktes sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig.

Hinweis: Wenn das Objektiv mit einer digitalen Spiegelreflexkamera mit DX-Format wie der D7000 oder einer Kamera der D300-Serie verwendet wird, hat es einen Blickwinkel von 31°30′, der einer Brennweite von 75 mm beim Kleinbildformat entspricht.

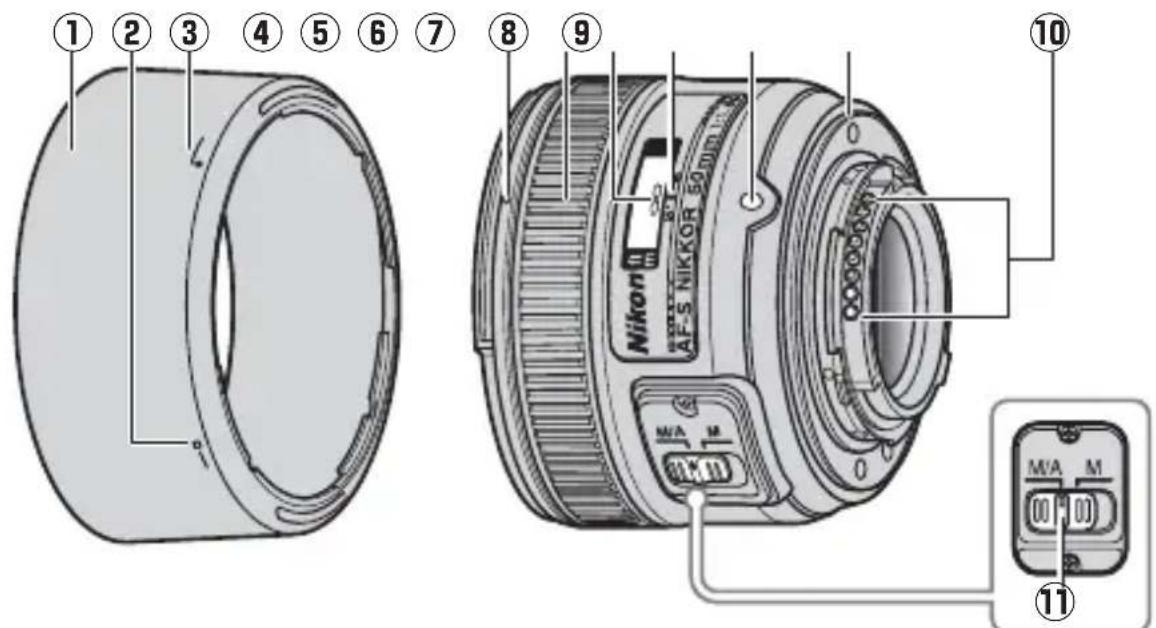

■Objektivkomponenten

① Gegenlichtblende......24
② Markierung für die Arretierung der Gegenlichtblende......24
③ Markierung für die Ausrichtung der Gegenlichtblende......24
④ Markierung für das Ansetzen der Gegenlichtblende......24
⑤ Entfernungseinstellring .....23

⑥ Entfernungsskala....23
⑦ Markierung für Entfernungseinstellung......23
⑧ Markierung für die Ausrichtung des Objektivs
⑨ Dichtungsmanschette......26
⑩ CPU-Kontakte......26
⑪ Fokusmodusschalter......23

Kompatibilität

Haken (»√«) zeigen unterstützte Funktionen, Striche (»—«) nicht unterstützte Funktionen an. Es können Einschränkungen gelten; beachten Sie das Handbuch der Kamera für Einzelheiten.

Kamera	Belichtungssteuerung				AF^3
	P^2	S A M
Digitale Nikon-Spiegelreflexkameras (FX- und DX-Format) √ √	√	√	√
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea S^1	√	√	√	√	√
F4-Serie, F90X, F90-Serie, F70-Serie	√	√	—	—	√
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M	√	√	—	—	—
F3AF, F-601, F-501, Nikon-MF-Kameras (außer F-601M) —

1 Manuelle Belichtungssteuerung (M) nicht verfügbar.
2 Schließt AUTO-Modus und Motivprogramme ein.
3 Autofokus.

■Scharfeinstellung

Unterstützte Fokusmodi werden in der folgenden Tabelle aufgeführt (Beachten Sie das Handbuch der Kamera für Informationen zu den Fokusmodi der Kamera).

Kamera	Kamara-Fokusmodus	Objektiv-Fokusmodus
		M/AM
Digitale Nikon-Spiegelreflexkameras (FX-und DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF	Autofokus mit Priorität der manuellen Scharfeinstellung	Manueller Fokus mit elektronischer Einstellhilfe
	MF	Manueller Fokus (elektronische Einstellhilfe bei allen Kameras außer F-601M verfügbar)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Autofokus mit Priorität der manuellen Scharfeinstellung)

Mit Autofokus mit Priorität der manuellen Scharfeinstellung (M/A) fokussieren:

1 Stellen Sie den Objektiv-Fokusmodusschalter auf M/A.
2 Fokussieren Sie.

In den Autofokus kann bei Bedarf eingegriffen werden, indem der Fokusring am Objektiv gedreht wird, während der Auslöser bis zum ersten Druckpunkt gedrückt wird (oder, falls die Kamera mit einem AF-ON-Taste ausgestattet wird, während die AF-ON-Taste gedrückt ist). Um mit dem Autofokus neu zu fokussieren, drücken Sie erneut den Auslöser bis zum ersten Druckpunkt oder die AF-ON-Taste.

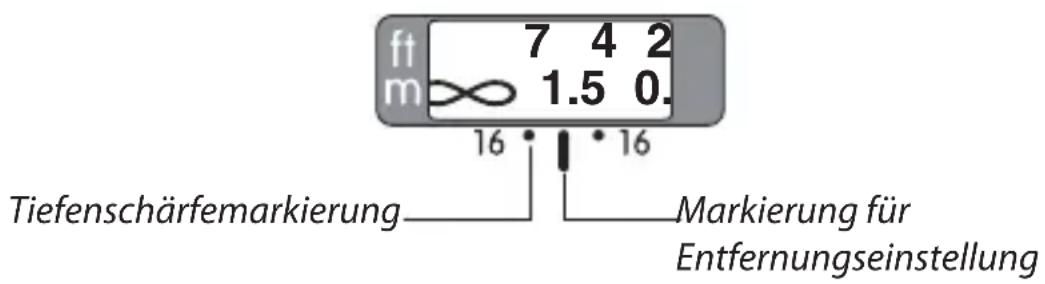

Tiefenschärfe

Die Tiefenschärfemarkierungen auf dem Objektiv zeigen die ungefähre Tiefenschärfe an (siehe Seite 172 für weitere Informationen). Verfügt die Kamera über eine Abblendtaste, kann die Tiefenschärfe im Sucher im Voraus bewertet werden.

Blende

Die Blende wird mit den Bedienelementen der Kamera eingestellt.

■Integrierte Blitzgeräte

Beim Einsatz eines integrierten Blitzgeräts kann das Objektiv unter Umständen einen im Bild sichtbaren Schatten ins Motiv werfen. Nehmen Sie die Gegenlichtblende ab und halten Sie einen Mindestabstand von 0,6 m zum Motiv, um dies zu vermeiden.

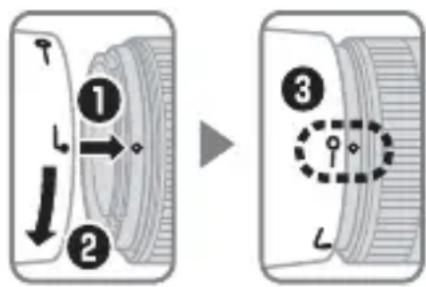

■Die Gegenlichtblende

Die Gegenlichtblende schützt das Objektiv und verhindert das Eindringen von Streulicht, das ansonsten zu Kontrastverlust oder Geisterbildern führen würde.

Richten Sie die Markierung für die Arretierung der Gegenlichtblende (—○) an der objektivseitigen Markierung für das Ansetzen der Gegenlichtblende (●) aus (③).

Halten Sie die Gegenlichtblende beim Anbringen oder Abnehmen in der Nähe des Symbols an der Basis fest und umfassen Sie sie nicht zu fest. Bei falschem Anbringen der Gegenlichtblende kann es zu Vignettierungen kommen.

Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird. Bei umgekehrter Gegenlichtblende kann diese durch Drehen entfernt werden, während sie nahe der Markierung für die Arretierung (—○) gefasst wird.

■Einstellscheiben

Die folgenden Kameras unterstützen eine Anzahl Einstellscheiben für die Verwendung in verschiedenen Situationen.

De

◎: Empfohlen.
O: Vignettierung im Sucher sichtbar (Bilder sind nicht betroffen).
—: Nicht mit der Kamera kompatibel.
( ): Zahlen in Klammern geben die Belichtungskorrektur für mittenbetonte

Messung an. Wählen Sie bei der F6 die Option »Andere« für die Individualfunktion b6 (»Einst.scheibe.«), um die Belichtungskorrektur für eine Einstellscheibe anzupassen. Beachten Sie, dass bei Verwendung anderer Einstellscheiben als Typ B oder E auch dann »Andere« ausgewählt werden muss, wenn keine Belichtungskorrektur erfolgt. An der F5 kann die Belichtungskorrektur mit der Individualfunktion 18 eingestellt werden. Beachten Sie das Kamerahandbuch für weitere Einzelheiten.

Leere Zelle: Nicht für die Verwendung mit diesem Objektiv geeignet. Beachten Sie jedoch, dass Scheiben vom Typ M für Fotomikrografie und Makrofotografie mit Abbildungsmaßstäben von 1 : 1 oder höher verwendet werden können.

Hinweis: Bei der F5 steht die Matrixmessung nur mit den Einstellscheiben A, B, E, EC-B, EC-E, J und L zur Verfügung.

■Pflege des Objektivs

• Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.
• Halten Sie die CPU-Kontakte sauber.
• Sollte die Dichtungsmanschette beschädigt werden, setzen Sie den Gebrauch sofort aus und bringen Sie das Objektiv zum Nikon-Kundendienst zur Reparatur.
• Verwenden Sie zum Entfernen von Staub und Verunreinigungen vom Objektiv einen Blasebalg. Um Schmierflecke und Fingerabdrücke zu entfernen, bringen Sie eine kleine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie dabei darauf, dass keine Schmierflecke verbleiben, und dass sie das Glas nicht mit den Fingern berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs.
• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden.
• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, bevor sie es in seiner Tasche verstauen.
• Wenn das Objektiv für längere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.
• Halten Sie das Objektiv stets trocken. Eindringendes Wasser kann zur Korrosion innenliegender Teile und irreparablen Schäden führen.
• Das Lagern des Objektiv an sehr heißen Orten kann Teile aus verstärktem Plastik beschädigen oder verformen.

■Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel LC-58 mit Schnappverschluss (58 mm)
- Hinterer Objektivdeckel LF-4
• Bajonett-Gegenlichtblende HB-47
- Objektivbeutel CL-1013

■Kompatibles Zubehör

• 58-mm-Schraubfilter

■Technische Daten

Typ Typ G AF-S Objektiv	mit eingebauter CPU und F-Bajonettanschluss
Brennweite 50 mm
Lichtstärke 1:1,8
Optischer Aufbau	7 Linsen in 6 Gruppen (enthält 1 asphärische Linse)
Bildwinkel	Nikon-Spiegelreflexkameras für das Kleinbild- oder FX-Format: 47°Nikon-Spiegelreflexkameras für das DX-Format: 31°30'IX240-Systemkameras: 38°
Entfernungsinformation Übermittlung an die Kamera
Fokussierung Autofokus, der durch einen Silent-Wave-Motor gesteuert wird, und separater Fokussierring für manuelles Fokussieren
Entfernungsskala	Abgestuft in Metern von 0,45 m bis unendlich (∞)
Naheinstellgrenze 0,45 m	von der Sensorebene gemessen
Blendenlamellen 7 (abgerundet)
Blendensteuerung Vollautomatisch
Blendenbereich 1,8 bis 16
Belichtungsmessung Offenblende
Filtergewinde	58 mm (P=0,75 mm)
Abmessungen	Durchmesser ca. 72 mm × 52,5 mm (Länge ab Bajonettauflage)
Gewicht	ca. 185 g

Änderungen und Irrtümer vorbehalten.

Pour votre sécurité

ATTENTION

■Hinweise für Kunden in Europa

Durch dieses Symbol wird angezeigt, dass elektrische bzw. elektronische Geräte getrennt entsorgt werden müssen.

Folgendes gilt für Verbraucher in europäischen Ländern:

- Dieses Produkt muss an einer geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmüll ist unzulässig.

- Durch getrennte Entsorgung und Recycling können natürliche Rohstoffe bewahrt und die durch falsche Entsorgung verursachten, schädlichen Folgen für die menschliche Gesundheit und Umwelt verhindert werden.

- Weitere Informationen erhalten Sie bei Ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.
