0732 AA - Coupe-herbe SKIL - Notice d'utilisation et mode d'emploi gratuit

Marque	Skil
Modèle	0732 AA
Type de produit	Coupe-herbe (coupe-bordures)
Usage	Domestique (non professionnel)
Alimentation	Électrique avec fil, 230 V / 240 V (compatible 220 V)
Puissance sonore	92,3 dB(A) (incertitude K = 0,9 dB)
Pression sonore	84,3 dB(A) (incertitude K = 2,5 dB)
Niveau de vibration	4,9 m/s² (somme vectorielle, incertitude K = 1,5 m/s²)
Type de fil	Fil nylon (référence bobine SKIL 2610Z07373)
Alimentation du fil	Semi-automatique (tapotement sur le sol)
Protection	Double isolation (ne nécessite pas de mise à la terre)
Longueur maximale de rallonge	40 m (1,0 mm²), 60 m (1,5 mm²), 100 m (2,5 mm²)
Dispositif de sécurité	Gâchette marche/arrêt, dispositif d'immobilisation du cordon, protection de coupe
Température d'utilisation	0 °C à 40 °C
Poids	Environ 2,5 kg (estimation)
Dimensions (L x l x h)	Environ 120 x 30 x 25 cm (estimation)
Entretien	Nettoyage avec chiffon humide ; nettoyer la lame de coupe et la protection après usage ; vérifier le serrage des vis
Pièces détachées	Bobine de fil SKIL 2610Z07373, lame de coupe, protection
Réparabilité	Réparation par un service après-vente agréé SKIL uniquement
Garantie	Standard Skil (voir conditions)

FOIRE AUX QUESTIONS - 0732 AA SKIL

Comment démarrer le coupe-herbe Skil 0732 AA ?

Appuyez sur la gâchette F pour mettre en marche. Relâchez-la pour arrêter. Les fils continuent de tourner quelques secondes après l'arrêt.

Comment alimenter le fil de coupe ?

Pendant que le moteur tourne, tapez légèrement le bouton J sur le sol. Deux fils seront automatiquement dégagés et coupés à la bonne longueur par la lame K.

Que faire si le fil ne sort pas lors de l'alimentation ?

Vérifiez que la bobine n'est pas vide ou que le fil n'est pas emmêlé. Si nécessaire, rembobinez la bobine manuellement (voir schéma 15) ou remplacez-la par une bobine SKIL 2610Z07373.

Comment remplacer la bobine ?

Débranchez l'outil, enlevez l'ancienne bobine et montez la nouvelle (réf. SKIL 2610Z07373). Après remplacement, faites un test à vide d'au moins une minute.

Quelles sont les précautions de sécurité à respecter ?

Portez des lunettes de protection, un pantalon long et des chaussures robustes. Maintenez les mains et les pieds éloignés du fil. N'utilisez pas l'outil sous la pluie ou sur une pelouse humide.

Que faire si l'outil vibre anormalement ?

Cela peut être dû à une herbe trop haute. Coupez par étapes, en commençant par le haut. Si les vibrations persistent, arrêtez l'outil et vérifiez qu'il n'y a pas de blocage ou de dommage.

Comment entretenir le coupe-herbe ?

Après chaque utilisation, nettoyez la lame de coupe K et la protection D. Utilisez un chiffon humide, pas de solvant. Vérifiez régulièrement le serrage des vis et l'état du câble.

Quels accessoires puis-je utiliser ?

Utilisez uniquement les accessoires recommandés par SKIL. N'utilisez jamais de lames métalliques. La bobine doit être la référence SKIL 2610Z07373.

Où ranger l'outil ?

Rangez-le dans un endroit sec et fermé à clé, hors de portée des enfants. Utilisez le rail de rangement N (vis non fournies) pour le fixer au mur.

Que faire en cas de câble endommagé ?

Débranchez immédiatement l'outil. Ne touchez pas le câble endommagé. Faites-le remplacer par un technicien qualifié ou par un service après-vente agréé SKIL.

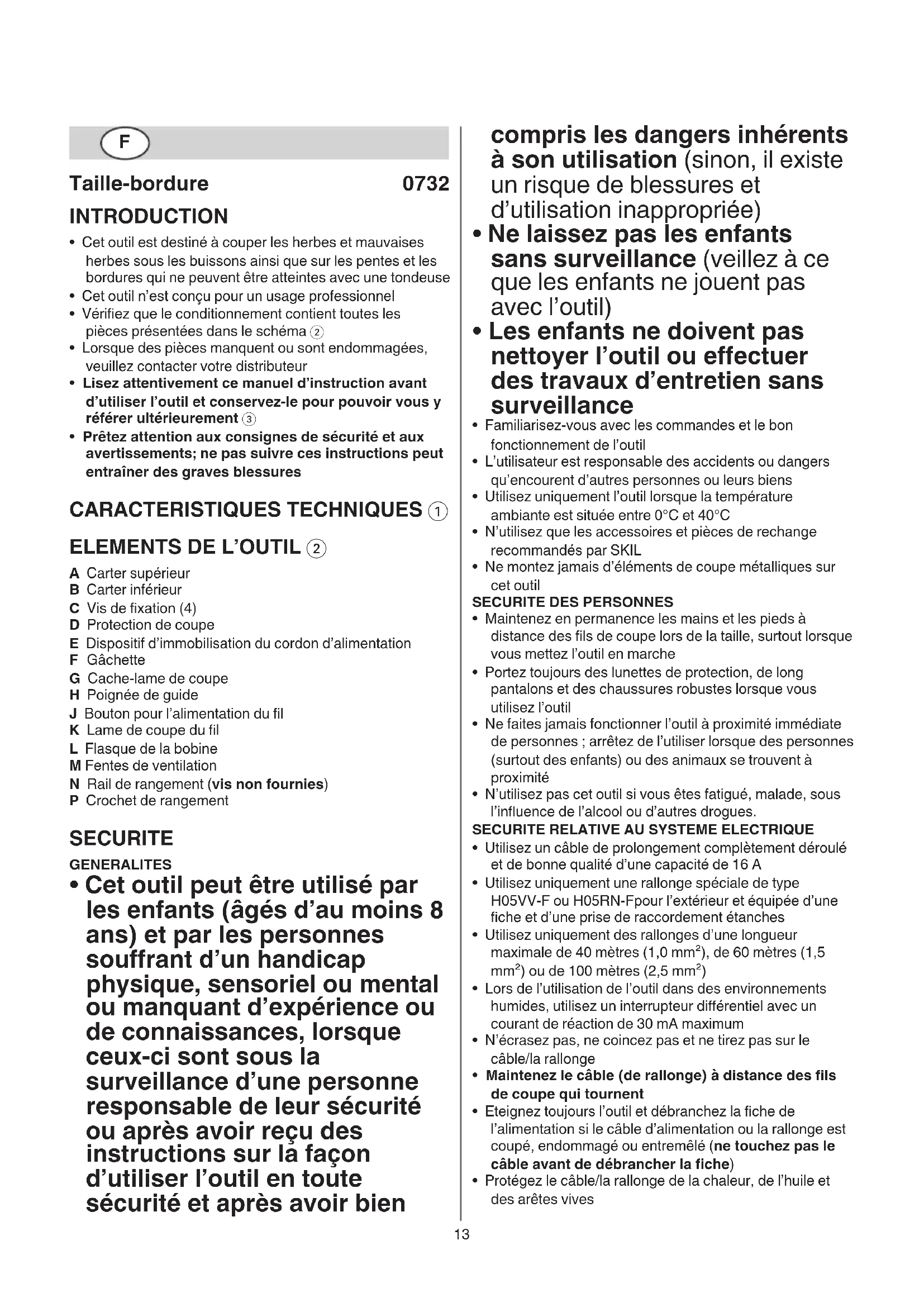

MODE D'EMPLOI 0732 AA SKIL

• Cet outil est destiné à couper les herbes et mauvaises herbes sous les buissons ainsi que sur les pentes et les bordures qui ne peuvent être atteintes avec une tondeuse
• Cet outil n'est conçu pour un usage professionnel
• Vérifiez que le conditionnement contient toutes les pièces présentées dans le schéma ②
• Lorsque des pièces manquent ou sont endommagées, veuillez contacter votre distributeur
• Lisez attentivement ce manuel d'instruction avant d'utiliser l'outil et conservez-le pour pouvoir vous y référer ultérieurement ③
• Prêtez attention aux consignes de sécurité et aux avertissements; ne pas suivre ces instructions peut entraîner des graves blessures

CARACTERISTIQUES TECHNIQUES ①

ELEMENTS DE L'OUTIL ②

A Carter supérieur
B Carter inférieur
C Vis de fixation (4)
D Protection de coupe
E Dispositif d'immobilisation du cordon d'alimentation
F Gâchette
G Cache-lame de coupe
H Poignée de guide
J Bouton pour l'alimentation du fil
K Lame de coupe du fil
L Flasque de la bobine
M Fentes de ventilation
N Rail de rangement (vis non fournies)
P Crochet de rangement

SECURITE

GENERALITES

- Cet outil peut être utilisé par les enfants (âgés d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, lorsque ceux-ci sont sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d'utiliser l'outil en toute sécurité et après avoir bien

compris les dangers inhérents à son utilisation (sinon, il existe un risque de blessures et d'utilisation inappropriée)

- Ne laissez pas les enfants sans surveillance (veillez à ce que les enfants ne jouent pas avec l'outil)

- Les enfants ne doivent pas nettoyer l'outil ou effectuer des travaux d'entretien sans surveillance

• Familiarisez-vous avec les commandes et le bon fonctionnement de l'outil
• L'utilisateur est responsable des accidents ou dangers qu'encourent d'autres personnes ou leurs biens
• Utilisez uniquement l'outil lorsque la température ambiante est située entre 0°C et 40°C
• N'utilisez que les accessoires et pièces de rechange recommandés par SKIL
• Ne montez jamais d'éléments de coupe métalliques sur cet outil

SECURITE DES PERSONNES

• Maintenez en permanence les mains et les pieds à distance des fils de coupe lors de la taille, surtout lorsque vous mettez l'outil en marche
• Portez toujours des lunettes de protection, de long pantalons et des chaussures robustes lorsque vous utilisez l'outil
• Ne faites jamais fonctionner l'outil à proximité immédiate de personnes ; arrêtez de l'utiliser lorsque des personnes (surtout des enfants) ou des animaux se trouvent à proximité
• N'utilisez pas cet outil si vous êtes fatigué, malade, sous l'influence de l'alcool ou d'autres drogues.

SECURITE RELATIVE AU SYSTEME ELECTRIQUE

• Utilisez un câble de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A
• Utilisez uniquement une rallonge spéciale de type H05VV-F ou H05RN-F pour l'extérieur et équipée d'une fiche et d'une prise de raccordement étanches
• Utilisez uniquement des rallonges d'une longueur maximale de 40 mètres (1,0 mm²), de 60 mètres (1,5 mm²) ou de 100 mètres (2,5 mm²)
• Lors de l'utilisation de l'outil dans des environnements humides, utilisez un interrupteur différentiel avec un courant de réaction de 30 mA maximum
• N'écrasez pas, ne coincez pas et ne tirez pas sur le câble/la rallonge
• Maintenez le câble (de rallonge) à distance des fils de coupe qui tournent
• Eteignez toujours l'outil et débranchez la fiche de l'alimentation si le câble d'alimentation ou la rallonge est coupé, endommagé ou entremêlé (ne touchez pas le câble avant de débrancher la fiche)
• Protégez le câble/la rallonge de la chaleur, de l'huile et des arêtes vives

- Ne branchez pas un câble endommagé à une source d'alimentation ou ne touchez pas de câble endommagé avant de le débrancher de l'alimentation électrique (des câbles endommagés peuvent provoquer un contact avec des parties sous tension)

AVANT L'USAGE

• N'utilisez l'outil qu'à la lumière du jour ou sous une lumière artificielle appropriée
• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Contrôlez régulièrement l'état du câble et faites-le remplacer par un technicien qualifié au besoin
• Vérifiez de temps en temps la rallonge et remplacez-la si elle est endommagée (des allonges inappropriées peuvent être dangereuses)
• N'utilisez jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié
• N'utilisez jamais l'outil avec une protection de coupe endommagée ou sans avoir monté cette dernière
• Contrôlez le fonctionnement de l'outil avant chaque manipulation et après tout impact ; en cas d'anomalies, faites-le réparer immédiatement par une personne qualifiée (n'ouvrez jamais l'outil vous-même)
• Avant toute utilisation, inspectez soigneusement la zone de coupe et enlevez tout objet que l'outil pourrait projeter lors de la coupe (notamment des pierres, des morceaux de bois détachés, etc.)

PENDANT L'USAGE

• Évitez d'utiliser l'outil si les conditions météorologiques sont mauvaises, surtout s'il y a risque d'orage
• N'utilisez pas l'outil sur des pelouses humides
• Gardez à tout moment un bon équilibre; ne tendez pas le bras trop loin
• Conservez un bon équilibre sur les pentes et ne tondez pas les pentes très raides
• Utilisez uniquement l'outil en marchant (il ne faut pas courir)
• Les fils de coupe continuent à tourner quelques temps après que l'outil ait été arrêté
• Ne coupez pas les herbes qui ne sont pas sur le sol (par ex. qui se trouvent sur des murs ou des rochers)
• Ne traversez pas les routes ou les sentiers en gravier si l'outil fonctionne encore
• Ne soyez pas distrait et concentrez-vous toujours sur ce que vous faites
• Coupez toujours l'outil, débranchez la fiche de la prise et veillez à ce que toutes les pièces mobiles soient complètement arrêtées

- lorsque vous laissez l'outil sans surveillance

- avant d'enlever des matières coincées

- avant de vérifier, nettoyer ou travailler sur l'outil

- après avoir heurté un corps étranger

- chaque fois que l'outil commence à vibrer de façon anormale

- Assurez-vous que les ouvertures prévues pour l'aération soient toujours dégagées d'éventuels débris

EXPLICATION DES SYMBOLES SUR L'OUTIL

③ Avertissement ! Lisez le manuel d'instruction
④ N'exposez pas l'outil à l'humidité
⑤ Utilisez des lunettes de protection et des casques anti-bruit

⑥ Soyez attentif au risque de blessures engendré par des particules qui volent en éclat (tenez les badauds à bonne distance de la zone de travail)
⑦ Déconnectez immédiatement la fiche si le câble/la rallonge est endommagé(e) ou coupé(e) pendant le travail
⑧ Double-isolation (ne nécessite pas de mise à la terre)
⑨ Ne jetez pas l'outil dans les ordures ménagères

UTILISATION

- Instructions de montage ⑩

• montez le carter supérieur A sur la partie inférieure B comme indiqué avec 2 vis C fournies
• montez la protection de coupe D comme indiqué avec les 2 vis C fournies

! n'utilisez jamais l'outil sans protection de coupe D

- Dispositif d'immobilisation du cordon d'alimentation ⑪

• accrochez la boucle dans le dispositif d'immobilisation de la rallonge E comme indiqué
• tirez fort pour bien serrer la rallonge

- Marche/arrêt ⑫

• mettez en marche l'outil en appuyant la gâchette F
• arrêtez l'outil en relâchant la gâchette F

! après avoir coupé l'outil, les fils de coupe continuent à tourner durant quelques secondes

- laissez les fils de coupe s'arrêter de tourner avant de reconnecter l'outil

! ne mettez pas rapidement en marche et à l'arrêt

- Taille

- veillez à ce que le capot G soit enlevé de la lame de coupe du fil avant d'utiliser l'outil

! veillez à ce que la zone de coupe soit dégagée des pierres, des débris et autres objets étrangers

! commencez la taille uniquement lorsque l'outil tourne à pleine vitesse

- commencez la taille près de la prise de courant et écartez-vous en en travaillant

- coupez les herbes hautes en couches (commencez toujours par le haut)

- taillez uniquement avec le bout du fil de coupe

- ne coupez pas d'herbe humide ou mouillée

- évitez que l'herbe coupée s'agglomère dans la bobine (ne faites pas de coupes lourdes)

- ne surchargez pas l'outil

- coupez prudemment autour des arbres et des buissons, afin qu'ils n'entrent pas en contact avec les fils de coupe

- tenez l'outil à distance des objets solides afin de protéger les fils de coupe contre une usure excessive

- soyez attentif aux forces de recul qui se produisent lorsque vous touchez des objets solides

- Tenue et guidage de l'outil ⑬

- pour couper les herbes longues, balancez lentement l'outil de droite à gauche et vice-versa

- pour couper des herbes plus courtes, inclinez l'outil comme indiqué

- tenez l'outil fermement dans les deux mains pour obtenir pleinement le contrôle de celui-ci

- conservez une position de travail stable

- tenez toujours l'outil à bonne distance du corps

- Alimentation du fil 14

- tapez le bouton J légèrement sur le sol (de préférence sur une surface solide) pendant que le moteur tourne

- deux fils de coupe seront dégagés et coupés à la longueur correcte par la lame de coupe du fil K

- veillez à ce que le capot G soit enlevé de la lame de coupe du fil avant d'utiliser l'outil

! veillez à ne pas vous blesser avec la lame de coupe du fil K

- après alimentation du fil, replacez l'outil dans son état normal d'utilisation avant de la mettre sous tension

- alimentez régulièrement les fils pour conserver un cercle de coupe complet

- lorsque le moteur tourne sans charge et que l'herbe n'est pas coupée, les fils de coupe sont abîmés ou cassés; rembobinez la bobine ou remplacez le système de bobine

- Rembobinage de la bobine 15

Au cas où les fils de coupe ne parviennent pas à sortir de la flasque de la bobine L

! arrêtez l'outil et débranchez la prise

- enlevez le système de bobinage de l'outil et sortez la bobine de la flasque de la bobine L

- rembobinez bien les deux fils de coupe, en couches égales, dans le sens de la flèche

- insérez les deux fils dans les fentes de la bobine X et veillez à ce qu'ils soient bien en place (laissez une longueur de fil suffisante)

- enfilez les deux fils par les trous de la bobine Y avant de placer la bobine rembobinée dans la flasque de la bobine L

! veillez à ce que la bobine soit bien mise en place, ensuite relâchez les deux fils des fentes X en tirant fermement dessus

- montez le système de bobine sur l'outil

- Remplacement de la bobine ⑯

! arrêtez l'outil et débranchez la prise

- enlevez/montez simplement l'ancienne/la nouvelle bobine comme illustré

- utilisez uniquement la bobine SKIL 2610Z07373 avec cet outil (les dégâts dus à l'utilisation d'autres bobines seront exclus de la garantie)

- après avoir remplacé la bobine, effectuez un test de fonctionnement de l'outil durant au moins une minute, sans charge, pour vous assurer que l'outil fonctionne correctement

! s'assurez que l'outil est hors service en le branchant

ENTRETIEN / SERVICE APRES-VENTE

• Cet outil n'est pas conçu pour un usage professionnel
• Coupez toujours l'outil, débranchez la fiche de la prise et veillez à ce que toutes les pièces mobiles soient complètement arrêtées
• Gardez toujours votre outil et le câble propres (spécialement les aérations)

- pour nettoyer l'outil, utilisez un chiffon humide (n'utilisez jamais de produit de nettoyage ou de solvant)

- nettoyez la lame de coupe du fil K ② et la protection de coupe D ② après chaque utilisation

- nettoyez régulièrement les fentes d'aération M ② à l'aide d'une brosse ou d'air comprimé

• Vérifiez régulièrement l'état de la tête de coupe et le serrage des écrous, des boulons et des vis
• Vérifiez régulièrement s'il y a des pièces usées ou abîmées et faites-les réparer/remplacer le cas échéant
• Rangement ⑰

- rangez l'outil à l'intérieur dans un endroit sec et fermer à clé, hors de la portée des enfants

- montez convenablement le rail de rangement N sur le mur avec 4 vis (non fournies) et bien mis à niveau

- Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL

- retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www.skil.com)

DÉPANNAGE

- Le listing suivant indique les symptômes de problèmes, les causes éventuelles et les actions correctives (si celles-ci n'identifient pas et ne corrigent pas le problème, contactez votre fournisseur ou la station-service)

! arrêtez l'outil et débranchez la fiche avant d'examiner le problème

★ L'outil ne fonctionne pas

• prise de l'alimentation en faute -> utilisez une autre prise
• rallonge endommagée -> remplacez la rallonge

★ L'outil fonctionne par intermittence

• câble interne défectueux -> contactez le fournisseur/la station-service
• câble marche/arrêt défectueux -> contactez le fournisseur/la station-service

★ L'outil vibre de manière anormale

- herbe trop haute -> coupe par étapes

★ L'outil ne coupe pas

- fil trop court/cassé -> alimenter le fil à la main

★ Le fil ne peut être alimenté

• bobine vide -> remplacer la bobine
• fil mêlé dans la bobine -> inspectez la bobine ; rembobinez le cas échéant

★ Le fil n'est pas coupé à la longueur correcte -> enlevez le couvercle de la lame de coupe

★ Le fil n'arrête pas de casser

• fil mêlé dans la bobine -> inspectez la bobine ; rembobinez le cas échéant
• coupe-bordures mal utilisé -> tailler uniquement avec le bout du fil ; éviter les pierres, les murets et autres objets durs ; alimenter le fil régulièrement

ENVIRONNEMENT

- Ne jetez pas les outils électriques, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)

- conformément à la directive européenne 2012/19/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectueux de l'environnement

- le symbole ⑨ vous le rappellera au moment de la mise au rebut de l'outil

BRUIT / VIBRATION

• Mesuré selon EN 60335 le niveau de la pression sonore de cet outil est 84,3 dB(A) (incertitude K = 2,5 dB) et le niveau de la puissance sonore 92,3 dB(A) (incertitude K = 0,9 dB), et la vibration 4,9 m/s² (somme vectorielle des trois axes directionnels; incertitude K = 1,5 m/s²)
• Le niveau de vibrations émises a été mesuré conformément à l'essai normalisé de la norme EN 60335; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées
• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition
  ! protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

Rasentrimmer

0732

EINLEITUNG
