BRUKSANVISNING 0732 AA SKIL

- monter øvre husdel A på nedre husdel B D som vist med 2 medfølgende skruer C

- monter beskyttelsesskærmen D som vist med 2 medfølgende skruer C

- fjern/monter det gamle/nye spole som vist på illustrationen

• Dette verktøyet er beregnet på å klippe gress og ugress under busker, så vel som i hellinger og kanter som ikke kan nås med plenklipper
• Dette verktøyet er ikke beregnet på profesjonell bruk
• Se etter at emballasjen inneholder alle deler, som vist på tegningen ②
• Ta kontakt med forhandleren när deler mangler eller er skadet
• Les denne instruksjonen nøye før bruk, og ta vare på den for fremtidig bruk ③
• Gjør deg spesielt godt kjent med sikkerhets- veiledningene og advarslene; hvis du unnlater å følge dem, kan du risikere alvorlige skader

TEKNISKE DATA ①

VERKT∅YELEMENTER ②

A ∅vre husetsdel
B Nedre husetsdel
C Festeskruer (4)
D Kuttevern
E Ledningsfeste
F Utløsningsbryter
G Deksel til saksbladene
H Føringshåndtak
J Knapp for linjemating
K Linjesaksblad
L Spoledeksel
M Ventilasjonsåpninger

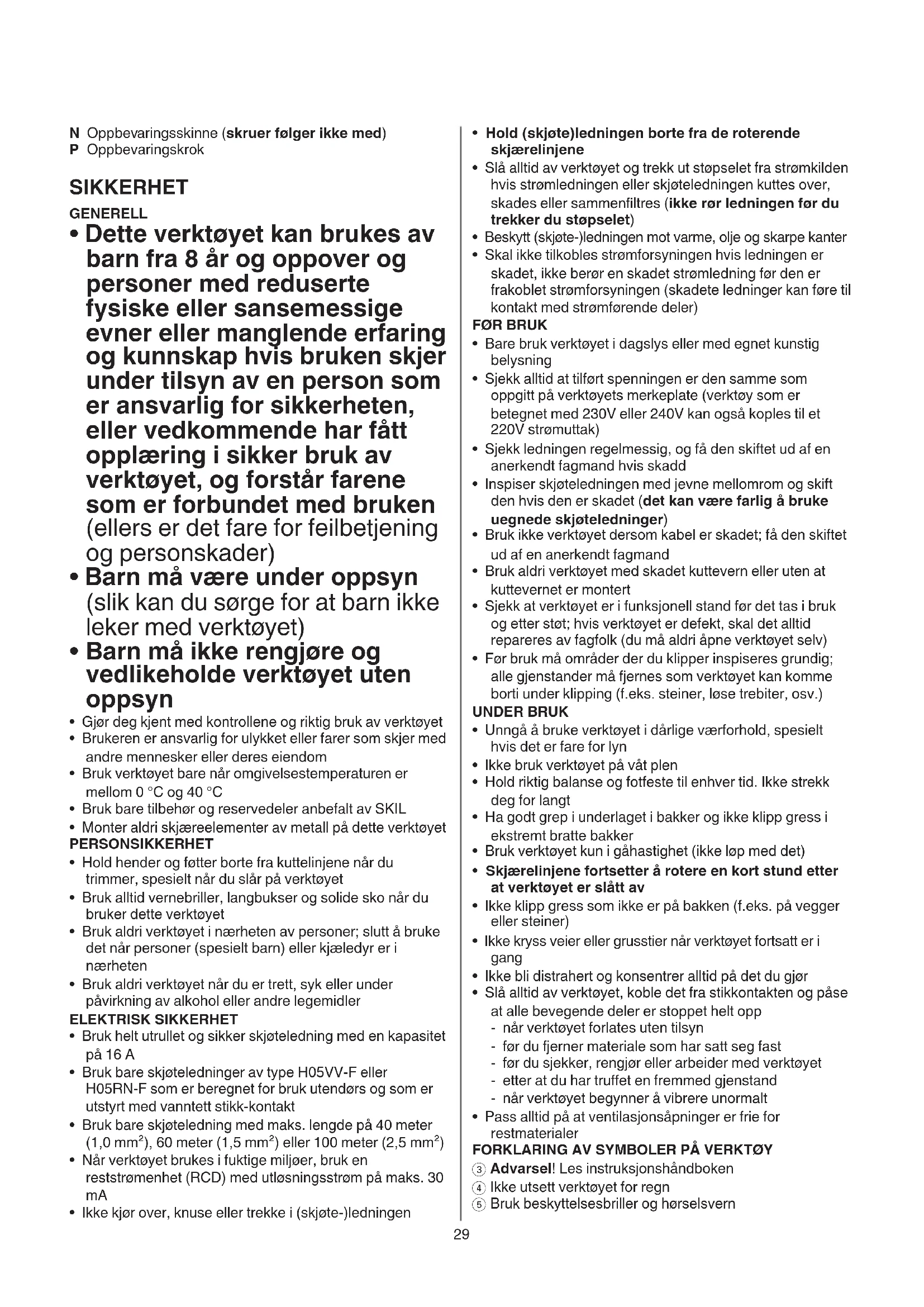

N Oppbevaringsskinne (skruer følger ikke med)
P Oppbevaringskrok

SIKKERHET

GENERELL

- Dette verktøyet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske eller sansemessige evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sikker bruk av verktøyet, og forstår farene som er forbundet med bruken (ellers er det fare for feilbetjening og personskader)

- Barn må være under oppsyn (slik kan du sørge for at barn ikke leker med verktøyet)

- Barn må ikke rengjøre og vedlikeholde verktøyet uten oppsyn

• Gjør deg kjent med kontrollene og riktig bruk av verktøyet
• Brukeren er ansvarlig for ulykket eller farer som skjer med andre mennesker eller deres eiendom
• Bruk verktøyet bare når omgivelsestemperaturen er mellom 0 °C og 40 °C
• Bruk bare tilbehør og reservedeler anbefalt av SKIL
• Monter aldri skjæreelementer av metall på dette verktøyet

PERSONSIKKERHET

• Hold hender og føtter borte fra kuttelinjene når du trimmer, spesielt når du slår på verktøyet
• Bruk alltid vernebriller, langbukser og solide sko når du bruker dette verktøyet
• Bruk aldri verktøyet i nærheten av personer; slutt å bruke det når personer (spesielt barn) eller kjæledyr er i nærheten
• Bruk aldri verktøyet når du er trett, syk eller under påvirkning av alkohol eller andre legemidler

ELEKTRISK SIKKERHET

• Bruk helt utrullet og sikker skjøteledning med en kapasitet på 16 A
• Bruk bare skjøteledninger av type H05VV-F eller H05RN-F som er beregnet for bruk utendørs og som er utstyrt med vanntett stikk-kontakt
• Bruk bare skjøteledning med maks. lengde på 40 meter (1,0 mm ^2 ), 60 meter (1,5 mm ^2 ) eller 100 meter (2,5 mm ^2 )
• Når verktøyet brukes i fuktige miljøer, bruk en reststrømenhet (RCD) med utløsningsstrøm på maks. 30 mA

• Ikke kjør over, knuse eller trekke i (skjøte-)ledningen

• Hold (skjøte)ledningen borte fra de roterende skjærelinjene

• Slå alltid av verktøyet og trekk ut støpselet fra strømkilden hvis strømledningen eller skjøteledningen kuttes over, skades eller sammenfiltres (ikke rør ledningen før du trekker du støpselet)
• Beskytt (skjøte-)ledningen mot varme, olje og skarpe kanter
• Skal ikke tilkobles strømforsyningen hvis ledningen er skadet, ikke berør en skadet strømledning før den er frakoblet strømforsyningen (skadete ledninger kan føre til kontakt med strømførende deler)

F∅R BRUK

• Bare bruk verktøyet i dagslys eller med egnet kunstig belysning
• Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate (verktøy som er betegnet med 230V eller 240V kan også koples til et 220V strømuttak)
• Sjekk ledningen regelmessig, og få den skiftet ud af en anerkendt fagmand hvis skadd
• Inspiser skjøteledningen med jevne mellomrom og skift den hvis den er skadet (det kan være farlig å bruke uegnede skjøteledninger)
• Bruk ikke verktøyet dersom kabel er skadet; få den skiftet ud af en anerkendt fagmand
• Bruk aldri verktøyet med skadet kuttevern eller uten at kuttevernet er montert
• Sjekk at verktøyet er i funksjonell stand før det tas i bruk og etter støt; hvis verktøyet er defekt, skal det alltid repareres av fagfolk (du må aldri åpne verktøyet selv)
• Før bruk må områder der du klipper inspiseres grundig; alle gjenstander må fjernes som verktøyet kan komme borti under klipping (f.eks. steiner, løse trebiter, osv.)

UNDER BRUK

• Unngå å bruke verktøyet i dårlige værforhold, spesielt hvis det er fare for lyn
• Ikke bruk verktöyet på våt plen
• Hold riktig balanse og fotfeste til enhver tid. Ikke strekk deg for langt
• Ha godt grep i underlaget i bakker og ikke klipp gress i ekstremt bratte bakker
• Bruk verktøyet kun i gåhastighet (ikke løp med det)

- Skjærelinjene fortsetter å rotere en kort stund etter at verktøyet er slått av

- Ikke klipp gress som ikke er på bakken (f.eks. på vegger eller steiner)

- Ikke kryss veier eller grusstier när verktöyet fortsatt er i gang

- Ikke bli distrahert og konsentrer alltid på det du gjør

- Slå alltid av verktøyet, koble det fra stikkontakten og påse at alle bevegende deler er stoppet helt opp

• når verktøyet forlates uten tilsyn
• før du fjerner materiale som har satt seg fast
• før du sjekker, rengjør eller arbeider med verktøyet
• etter at du har truffet en fremmed gjenstand
• når verktøyet begynner å vibrere unormalt

- Pass alltid på at ventilasjonsåpninger er frie for restmaterialer

FORKLARING AV SYMBOLER PÅ VERKT∅Y

③ Advarsel! Les instruksjonshåndboken
④ Ikke utsett verktøyet for regn
⑤ Bruk beskyttelsesbriller og hørselsvern

⑥ Vær oppmerksom på risikoen for skade som følge av restmaterialer som kastes ut (hold avstand til forbipasserende)
⑦ Trekk straks ut støpselet hvis (skjøte-)ledningen er skadet eller kuttet over under arbeid
⑧ Dobbeltisolert (ikke nødvendig med jordingsleder)
⑨ Kast aldri verktøy i husholdningsavfallet

BRUK

• monter den øvre husetsdelen A opp på ned nedre husetsdelen B som vist med de 2 skruene C som følger med
• monter kuttevernet D som vist med de 2 skruene C som følger med

! bruk aldri verktøyet uten kuttevern D

• Ledningsfeste ⑪

- hekt løkken i skjøteledningen over feste E som vist

- trekk stramt for å feste skjøteledningen

• Av/på ⑫

- Trimme

• slå på verktøyet ved å trykke på utløserbryteren F
• slå av verktøyet ved å slippe utløserbryteren F
  ! når du har slått av verktøyet, fortsetter knivene å bevege seg i noen sekunder
• la kuttelinjene slutte å rotere før du slår det på igjen
  ! ikke slå raskt av og på
• pass på at det dekselet G er fjernet fra linjekuttesaksen før du tar verktøyet i bruk
  ! pass på at kutteområdet er fritt for steiner, rester og andre fremmede gjenstander
  ! begynn å klippe bare när verktöyet kjører ved full hastighet
• begynn å klippe i nærheten av strømuttaket og flytt deg i retning bort fra den når du jobber
• klipp langt gress lagvis (begynn alltid ovenfra)
• klipp bare med spissen på kuttelinjen
• ikke klipp fuktig eller vått gress
• unngå at klippet gress stopper til spolen (ikke klipp for mye om gangen)
• ikke overbelast verktøyet
• klipp forsiktig rundt trær og busker, slik at de ikke kommer i kontakt med skjærelinjene
• hold verktøyet borte fra solide gjenstander for å beskytte kuttelinjene mot for høy slitasje
• vær klar over tilbakeslaget som skjer når du treffes solide gjenstander

- Grep og styring av verktøyet ⑬

• for å klippe gress langsomt, sving verktøyet fra høyre til venstre og motsatt
• for å klippe kortere gress, vipp verktøyet som vist
• hold verktøyet godt fast slik at du alltid har full kontroll over verktøyet
• oppretthold en stabil arbeidsposisjon
• hold verktøyet alltid godt unna kroppen din

- Linjemating ⑭

• berør knappen J lett på bakken (helst på et solid underlag) når motoren er i gang
• to kuttelinjer vil bli avgitt, og klipp til riktig lengde med linjeskjærebladet K
• pass på at det dekselet G er fjernet fra linjekuttesaksen før du tar verktøyet i bruk

! vokt deg for skade som følge av linjeskjærebladet K
- etter linjemating, still verktøyet alltid tilbake til normal driftsposisjon før du slår den på
- mat linjene regelmessig for å opprettholde hele kuttesirkelen
- når motoren kjører uten last og det ikke er klippet noe gress, er kuttelinjene slitt eller ødelagt; spol spolen tilbake eller bytt ut spolesystemet

- Spole spolen tilbake 15

Hvis kuttelinjene ikke stikker ut av spoledekselet L

! slå av verktøyet og trekk støpslet ut av kontakten

• fjern spolesystemet fra verktøyet og ta ut spolen fra spoledekselet L
• spol begge kuttelinjer stramt tilbake lagvis i pilens retning
• sett inn begge linjer i spoleåpningene X og pass på at de sitter godt på plass (gi tilstrekkelig lang linje)
• tre begge linjer gjennom spolehull Y før du plasserer den tilbakespolte spolen i spoledekselet L

! sørg for at spolen sitter godt på plass; slipp deretter begge linjer fra åpningene X ved å trekke hardt i dem

- monter spolesystemet på verktøyet

- Bytte spolen ⑯

! slå av verktøyet og trekk støpslet ut av kontakten

• bare fjern/monter gammelt/nytt spolen som vist
• bruk bare SKIL-spole 2610Z07373 på dette verktøyet (garantien vil ikke gjelde for skader som skyldes bruk av andre spoler)
• etter at spolen er byttet ut, testkjør verktøyet i minst ett minutt uten last, for å sikre at verktøyet fungerer som det skal
  ! forsikre deg om at verktøyet er slått av när støpselet settes inn

• Dette verktøyet er ikke beregnet på profesjonell bruk
• Slå alltid av verktøyet, koble det fra stikkontakten og påse at alle bevegende deler er stoppet helt opp
• Hold alltid verktøyet og kabelen ren (spesielt ventilasjonshullene)

- rengjør verktøyet med en fuktig klut (ikke bruk rengjøringsmidler eller løsningsmidler)

• rengjør linjekuttebladet K ② og kuttevernet D ② etter bruk

• rengjør ventilasjonsåpningene M ② regelmessig med en børste eller trykkluft

• Sjekk regelmessig tilstanden til kuttehodet og at bladboltene sitter godt fast

• Kontroller regelmessig for slitte eller skadde komponenter og få dem reparert/skiftet ved behov

• Oppbevaring ⑰

• verktøyet skal oppbevares innendørs på et tørt sted hvor det er låst inne og er utilgjengelig for barn

• fest oppbevaringsskinnen godt N til veggen med 4 skruer (følger ikke med) og påse at den er i vater horisontalt
• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte,

må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy

- send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet finner du på www.skil.com)

FEILS∅KING

- Følgende liste viser problemsymptomer, mulige årsaker og korrigerende tiltak (hvis ikke disse identifiserer og utbedrer problemet, ta kontakt med forhandler eller serviceavdeling).

! slå av verktøyet og ta ut støpselet før du undersøket hva problemet er

★ Verktøyet virker ikke

- defekt strømkontakt -> bruk et annet uttak

- skjøteledning skadet -> skift skjøteledningen

★ Verktöyet virker ujevnt

- innvendig krets defekt -> kontakt forhandler/serviceavdeling

- av/på-bryter defekt -> kontakt forhandler/serviceavdeling

★ Verktøyet vibrerer urnormalt mye

- gress for høyt -> klipp i etapper

★ Verktøyet kutter ikke

- linje for kort/brukket av -> mat ut linjen manuelt

★ Linjen er ikke kuttet til riktig lengde -> fjern dekselet fra kuttebladet

- trimmer brukt feil -> trim bare med spissen på linjen; unngå steiner, vegger og andre harde gjenstander; mat ledningen kontinuerlig

MILJ∅

- Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

- i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg

- Målt ifølge EN 60335 er lydtrykknivået av dette verktøyet 84,3 dB(A) (usikkerhet K = 2,5 dB) og lydstyrkenivået 92,3 dB(A)) (usikkerhet K = 0,9 dB), og vibrasjonsnivået 4,9 m/s ^2 (vektorsum fra tre retninger; usikkerhet K = 1,5 m/s ^2 )

- Det avgitte vibrasjonsnivået er blitt målt i samsvar med en standardisert test som er angitt i EN 60335; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt

- bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået

! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din
