0732 AA - Rasentrimmer SKIL - Kostenlose Bedienungsanleitung

Marke	Skil
Modell	0732 AA
Produkttyp	Grasschneider (Kantenschneider)
Verwendung	Haushalt (nicht professionell)
Stromversorgung	Elektrisch mit Kabel, 230 V / 240 V (kompatibel mit 220 V)
Schallleistung	92,3 dB(A) (Unsicherheit K = 0,9 dB)
Schalldruck	84,3 dB(A) (Unsicherheit K = 2,5 dB)
Vibrationsniveau	4,9 m/s² (Vektorsumme, Unsicherheit K = 1,5 m/s²)
Fadentyp	Nylonfaden (Spulenreferenz SKIL 2610Z07373)
Fadenzufuhr	Halbautomatisch (Auf-den-Boden-Tippen)
Schutz	Doppelisolierung (keine Erdung erforderlich)
Maximale Verlängerungslänge	40 m (1,0 mm²), 60 m (1,5 mm²), 100 m (2,5 mm²)
Sicherheitsvorrichtung	Ein-/Aus-Schalter, Kabelzugentlastung, Schnittschutz
Betriebstemperatur	0 °C bis 40 °C
Gewicht	Ca. 2,5 kg (Schätzung)
Abmessungen (L x B x H)	Ca. 120 x 30 x 25 cm (Schätzung)
Wartung	Reinigung mit feuchtem Tuch; Schneidmesser und Schutz nach Gebrauch reinigen; Schrauben festziehen prüfen
Ersatzteile	Fadenspule SKIL 2610Z07373, Schneidmesser, Schutz
Reparierbarkeit	Reparatur nur durch autorisierten SKIL-Kundendienst
Garantie	Standard Skil (siehe Bedingungen)

Häufig gestellte Fragen - 0732 AA SKIL

Wie starte ich den Grasschneider Skil 0732 AA?

Drücken Sie den Schalter F, um ihn einzuschalten. Lassen Sie ihn los, um ihn auszuschalten. Die Fäden drehen sich nach dem Stopp noch einige Sekunden weiter.

Wie wird der Schneidfaden zugeführt?

Während der Motor läuft, tippen Sie leicht mit dem Knopf J auf den Boden. Zwei Fäden werden automatisch freigegeben und durch das Messer K auf die richtige Länge geschnitten.

Was tun, wenn der Faden bei der Zufuhr nicht austritt?

Überprüfen Sie, ob die Spule leer oder der Faden verwickelt ist. Wickeln Sie die Spule bei Bedarf manuell wieder auf (siehe Abbildung 15) oder ersetzen Sie sie durch eine SKIL 2610Z07373 Spule.

Wie wird die Spule ausgetauscht?

Trennen Sie das Gerät vom Netz, entfernen Sie die alte Spule und setzen Sie die neue ein (Ref. SKIL 2610Z07373). Führen Sie nach dem Austausch mindestens eine Minute lang einen Leerlauftest durch.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie eine Schutzbrille, lange Hosen und feste Schuhe. Halten Sie Hände und Füße vom Faden fern. Verwenden Sie das Gerät nicht bei Regen oder auf nassem Rasen.

Was tun, wenn das Gerät ungewöhnlich vibriert?

Dies kann durch zu hohes Gras verursacht werden. Schneiden Sie etappenweise, beginnen Sie oben. Wenn die Vibrationen anhalten, schalten Sie das Gerät aus und prüfen Sie auf Verstopfungen oder Schäden.

Wie wird der Grasschneider gewartet?

Reinigen Sie nach jedem Gebrauch das Schneidmesser K und den Schutz D. Verwenden Sie ein feuchtes Tuch, kein Lösungsmittel. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und den Zustand des Kabels.

Welche Zubehörteile kann ich verwenden?

Verwenden Sie nur von SKIL empfohlenes Zubehör. Verwenden Sie niemals Metallklingen. Die Spule muss die Referenz SKIL 2610Z07373 sein.

Wo sollte das Gerät aufbewahrt werden?

Lagern Sie es an einem trockenen und verschlossenen Ort, außerhalb der Reichweite von Kindern. Verwenden Sie die Aufbewahrungsschiene N (Schrauben nicht im Lieferumfang), um es an der Wand zu befestigen.

Was tun bei beschädigtem Kabel?

Trennen Sie das Gerät sofort vom Netz. Berühren Sie das beschädigte Kabel nicht. Lassen Sie es von einem qualifizierten Techniker oder einem autorisierten SKIL-Kundendienst ersetzen.

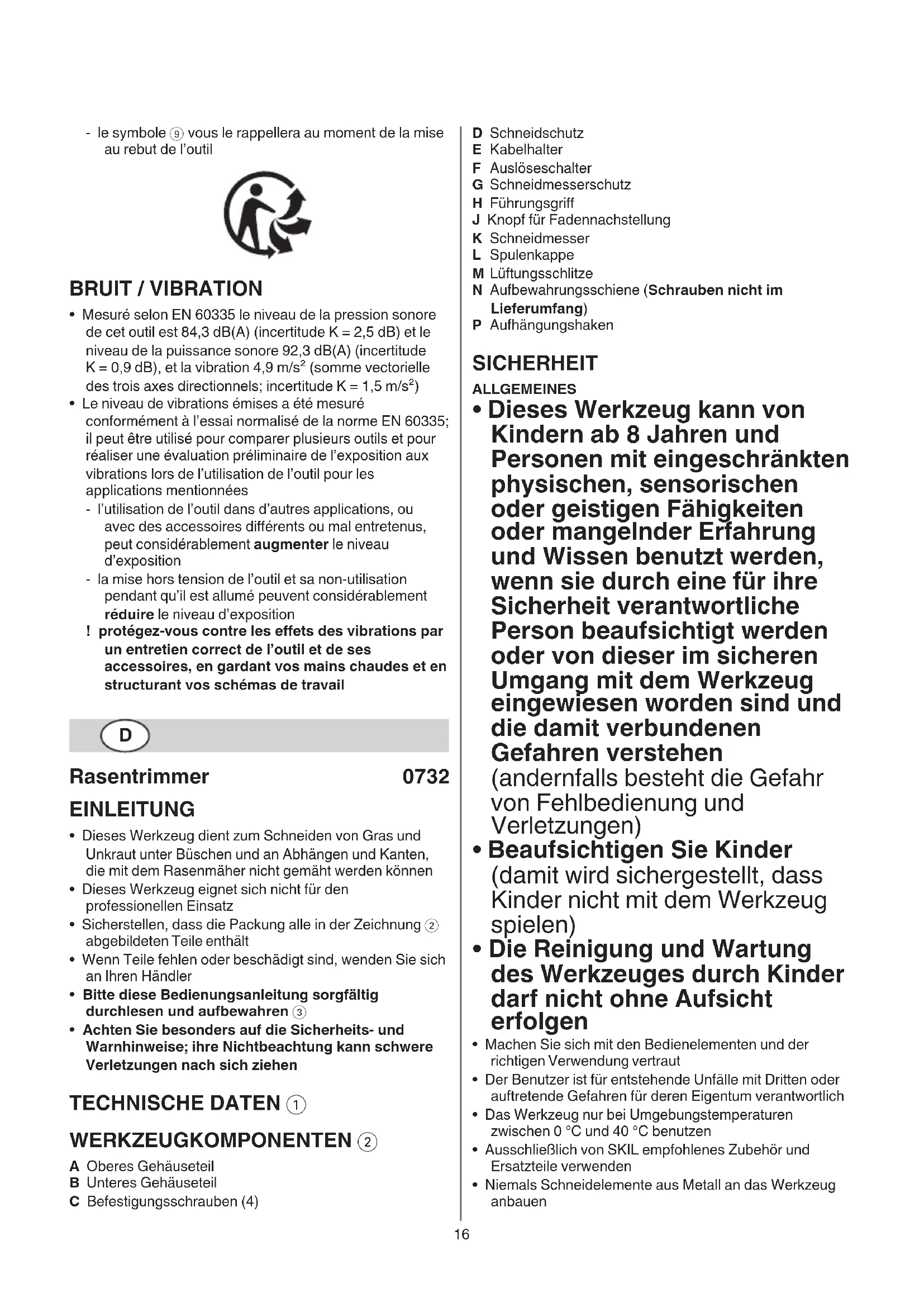

BEDIENUNGSANLEITUNG 0732 AA SKIL

• Dieses Werkzeug dient zum Schneiden von Gras und Unkraut unter Büschen und an Abhängen und Kanten, die mit dem Rasenmäher nicht gemäht werden können
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Sicherstellen, dass die Packung alle in der Zeichnung ② abgebildeten Teile enthält
• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Händler
• Bitte diese Bedienungsanleitung sorgfältig durchlesen und aufbewahren ③
• Achten Sie besonders auf die Sicherheits- und Warnhinweise; ihre Nichtbeachtung kann schwere Verletzungen nach sich ziehen

TECHNISCHE DATEN ①

WERKZEUGKOMPONENTEN ②

A Oberes Gehäuseteil
B Unteres Gehäuseteil
C Befestigungsschrauben (4)

D Schneidschutz
E Kabelhalter
F Auslöseschalter
G Schneidmesserschutz
H Führungsgriff
J Knopf für Fadennachstellung
K Schneidmesser
L Spulenkappe
M Lüftungsschlitze
P Aufhängungshaken

N Aufbewahrungsschiene (Schrauben nicht im Lieferumfang)

SICHERHEIT

ALLGEMEINES

• Dieses Werkzeug kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Werkzeug eingewiesen worden sind und die damit verbundenen Gefahren verstehen (andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen)

- Beaufsichtigen Sie Kinder (damit wird sichergestellt, dass Kinder nicht mit dem Werkzeug spielen)

• Die Reinigung und Wartung des Werkzeuges durch Kinder darf nicht ohne Aufsicht erfolgen

• Machen Sie sich mit den Bedienelementen und der richtigen Verwendung vertraut
• Der Benutzer ist für entstehende Unfälle mit Dritten oder auftretende Gefahren für deren Eigentum verantwortlich
• Das Werkzeug nur bei Umgebungstemperaturen zwischen 0 °C und 40 °C benutzen
• Ausschließlich von SKIL empfohlenes Zubehör und Ersatzteile verwenden
• Niemals Schneidelemente aus Metall an das Werkzeug anbauen

SICHERHEIT VON PERSONEN

• Hände und Füße beim Trimmen des Rasens von den Schneidfäden fernhalten, besonders beim Einschalten des Werkzeugs
• Bei der Benutzung des Werkzeugs stets eine Schutzbrille, lange Hosen und feste Schuhe tragen
• Das Werkzeug nie in unmittelbarer Nähe von Personen (insbesondere von Kindern) und Tieren benutzen, ggf. das Werkzeug ausschalten
• Das Werkzeug nie bei Müdigkeit, Krankheit oder unter Einfluss von Alkohol oder Drogen benutzen

ELEKTRISCHE SICHERHEIT

• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat
• Nur ein Verlängerungskabel des Typs H05VV-F oder H05RN-F benutzen, das für die Anwendung im Freien vorgesehen und mit wasserfesten Steckern und Kupplungen versehen ist
• Nur Verlängerungskabel mit einer maximalen Länge von 40 m (1,0 mm ^2 ), 60 m (1,5 mm ^2 ) oder 100 m (2,5 mm ^2 ) verwenden
• Bei der Verwendung des Werkzeugs in feuchten Umgebungen einen Fehlerstrom- (FI) Schutzschalter mit einem Auslösestrom von max. 30 mA verwenden
• Nicht auf das (Verlängerungs-) Kabel treten, darüber fahren, es knicken oder daran ziehen

- Das (Verlängerungs-)Kabel von den umlaufenden Schneidfäden fernhalten

- Werkzeug immer ausschalten und Stecker aus der Netzsteckdose ziehen, wenn das Netz- oder Verlängerungskabel durchtrennt oder beschädigt wird oder sich verfangen hat (das Kabel nicht anfassen, bevor der Stecker gezogen wurde)

- Das (Verlängerungs-) Kabel vor Hitze, Öl und scharfen Kanten schützen

- Ein beschädigtes Kabel nicht an die Stromversorgung anschließen und ein beschädigtes Kabel nicht berühren, bevor es von der Stromversorgung getrennt ist (beschädigte Kabel können zu Kontakt mit stromführenden Teilen führen)

VOR DER ANWENDUNG

• Das Werkzeug nur bei ausreichendem Tageslicht oder mit entsprechender künstlicher Beleuchtung verwenden
• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt (mit 230V oder 240V beschriftete Werkzeuge können auch an 220V betrieben werden)
• Das Kabel regelmäßig kontrollieren und ein beschädigtes Kabel von einem anerkannten Elektrofachmann ersetzen lassen
• Das Verlängerungskabel regelmäßig inspizieren und bei Beschädigung austauschen (unzulängliche Kabel können gefährlich sein)
• Werkzeug nicht weiter verwenden, wenn das Kabel beschädigt ist; lassen Sie dieses von einem anerkannten Elektrofachmann ersetzen
• Das Werkzeug nie mit beschädigtem oder ohne Schneidschutz benutzen
  • Die Funktionsfähigkeit des Werkzeugs vor jeder Benutzung und nach einem Stoß prüfen und es bei

einem Defekt sofort von einer qualifizierten Person reparieren lassen; das Werkzeug niemals selbst öffnen

- Vor der Verwendung des Werkzeugs den Schnittbereich sorgfältig inspizieren und alle Fremdkörper entfernen, um die sich die Fäden beim Trimmen des Rasens schlingen könnten (z. B. Steine und lose Holzstücke)

WÄHREND DER ANWENDUNG

• Das Werkzeug nie bei schlechtem Wetter verwenden, insbesondere nicht bei Blitzschlagrisiko
  • Das Werkzeug nicht auf nassem Rasen verwenden
• Achten Sie stets auf Ihr Gleichgewicht und auf sicheren Stand; übernehmen Sie sich nicht
• Auf schrägen Flächen auf einen sicheren Tritt achten und keine besonders steilen Abhänge mähen
• Das Werkzeug nur im Gehen verwenden (niemals rennen)
• Nach dem Ausschalten des Werkzeugs drehen sich die Schneidfäden noch einige Sekunden weiter
• Kein Gras schneiden, dass nicht auf dem Boden wächst (z. B. auf Mauern oder Steinen)
• Straßen oder Kieswege nicht mit laufendem Werkzeug überqueren
• Lassen Sie sich nicht ablenken und konzentrieren Sie sich stets auf das, was Sie tun
• Das Werkzeug stets ausschalten, den Stecker aus der Steckdose ziehen und sicherstellen, dass alle beweglichen Bauteile zum Stillstand gekommen sind - wenn das Werkzeug unbeaufsichtigt ist
• vor dem Entfernen von festsitzendem Material
• vor dem Inspizieren und Reinigen des Werkzeugs oder vor Arbeiten an dem Werkzeug
• nach dem Anschlagen an einen Gegenstand
• wenn das Werkzeug beginnt ungewöhnlich zu vibrieren
• Immer darauf achten, dass die Lüftungsschlitze frei von Schmutz sind

ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG

③ Warnung! Lesen Sie die Bedienungsanleitung
④ Das Werkzeug niemals dem Regen aussetzen
⑤ Schutzbrille und Gehörschutz tragen
⑥ Auf das Risiko von Verletzungen durch fliegende Schmutzpartikeln achten (Sicherheitsabstand zu Umstehenden halten)
⑦ Sofort den Stecker abziehen, wenn das (Verlängerungs-) Kabel bei der Arbeit beschädigt oder durchschnitten wird
⑧ Doppelte Isolierung (kein Erdleiter erforderlich)
⑨ Das Werkzeug nicht in den Hausmüll werfen

BEDIENUNG

• Montageanleitung ⑩
- das obere Gehäuseteil A wie abgebildet mit den 2 mitgelieferten Schrauben C auf das untere Gehäuseteil B montieren
- den Schneidschutz D wie abgebildet mit den 2 mitgelieferten Schrauben C montieren
! das Werkzeug niemals ohne den Schneidschutz D benutzen
- Kabelhalter ⑪
- Schlaufe des Verlängerungskabels gemäß Abbildung in den Kabelhalter E haken
- festziehen, um das Verlängerungskabel sicher zu befestigen

- Ein-/Aus-Schalten ⑫

- das Werkzeug durch Drücken von Auslöseschalter F einschalten

- das Werkzeug durch Lösen von Auslöseschalter F abschalten

! nach dem Ausschalten des Werkzeugs bewegen sich die Schneidfäden noch einige Sekunden

- warten Sie, bis sich die Schneidfäden nicht mehr drehen, bevor Sie das Werkzeug wieder einschalten

! das Werkzeug nicht schnell hintereinander ein- und ausschalten

- Rasen trimmen

- vor der Benutzung des Werkzeugs unbedingt die Abdeckung G vom Schneidmesser abnehmen

! sicherstellen, dass der Schnittbereich frei von Steinen, Abfällen und anderen störenden Gegenständen ist

! den Rasen erst trimmen, wenn das Werkzeug mit voller Geschwindigkeit läuft

- den Schnitt in der Nähe des Netzsteckdose beginnen und sich dann bei der Arbeit davon weg bewegen

- langes Gras schichtweise schneiden (stets von oben beginnen)

- nur mit der Spitze des Schneidfadens schneiden

- kein feuchtes oder nasses Gras schneiden

- darauf achten, dass die Spule nicht von Gras verstopft wird (keine schweren Schnitte vornehmen)

- das Werkzeug nicht überlasten

- sorgfältig um Bäume und Büsche herum schneiden, damit sie nicht in Kontakt mit den Schneidfäden kommen

- das Werkzeug von festen Gegenständen fernhalten, um die Schneidfäden vor übermäßigem Verschleiß zu schützen

- beachten Sie die Rückschlagkräfte, die auftreten, wenn feste Gegenstände berührt werden

- Halten und Führen des Werkzeuges ⑬

- um langes Gras langsam zu schneiden, schwingen Sie das Werkzeug von rechts nach links und andersherum

- um kürzeres Gras zu schneiden, neigen Sie das Werkzeug wie abgebildet

- das Werkzeug immer fest mit beiden Händen halten um es stets unter Kontrolle zu haben

- auf eine sichere Arbeitsposition achten

- das Werkzeug immer von Ihrem Körper entfernt halten

• Fadennachstellung 14

- mit dem Knopf J leicht auf den Boden (am besten auf einen festen Untergrund) klopfen, während der Motor läuft

- es werden zwei Schneidfäden freigegeben und vom Schneidmesser K auf die richtige Länge zugeschnitten

- vor der Benutzung des Werkzeugs unbedingt die Abdeckung G vom Schneidmesser abnehmen

! Vorsicht vor Verletzungen durch das Schneidmesser K

- nach der Fadennachstellung das Werkzeug vor dem Einschalten immer erst in die normale Betriebsposition bringen

- stellen Sie die Fäden regelmäßig nach, um den vollen Schnittdurchmesser zu behalten

- wenn der Motor läuft und kein Gras geschnitten wird, sind die Schneidfäden abgenutzt oder kaputt; Wickeln Sie die Spule wieder auf oder tauschen Sie sie aus

- Spulenaufwicklung ⑮

Wenn die Schneidfäden nicht aus der Spulenkappe L hervortreten

! das Werkzeug ausschalten und den Netzstecker ziehen

- entfernen Sie das Spulensystem vom Werkzeug und nehmen Sie die Spule aus der Spulenkappe L

- wickeln Sie die beiden Schneidfäden fest, gleichmäßig, schichtweise in Pfeilrichtung auf

- legen Sie die beiden Fäden in die Spulenschlitze X und vergewissern Sie sich, dass sie sicher sitzen (lassen Sie genug Fadenlänge)

- führen Sie beide Fäden durch die Spulenlöcher Y, bevor Sie die aufgewickelte Spule in die Spulenkappe L einsetzen

! vergewissern Sie sich, dass die Spule sicher sitzt, ziehen Sie dann beide Fäden fest aus den X-Schlitzen

- Spulensystem an das Werkzeug montieren

• Austausch der Spule ⑯

! das Werkzeug ausschalten und den Netzstecker ziehen

- einfach alte/neue Spule wie abgebildet entnehmen/montieren

- für dieses Werkzeug nur die SKIL-Spule 2610Z07373 verwenden (Schäden aufgrund der Benutzung anderer Spulen sind von der Garantie ausgenommen)

- nach dem Austausch der Spule das Werkzeug testweise mindestens eine Minute im Leerlauf laufen lassen, um sicherzustellen, dass das Werkzeug richtig funktioniert

! beim Anschließen sicherstellen, daß das Werkzeug ausgeschaltet ist

WARTUNG / SERVICE

- Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

- Das Werkzeug stets ausschalten, den Stecker aus der Steckdose ziehen und sicherstellen, dass alle beweglichen Bauteile zum Stillstand gekommen sind

- Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Lüftungsschlitze)

- Werkzeug mit einem feuchten Tuch reinigen (keine Reinigungs- oder Lösungsmittel verwenden)

- das Schneidmesser K ② und den Schneidschutz D ② nach jeder Benutzung reinigen

- reinigen Sie die Lüftungsschlitze M ② regelmäßig mit einer Bürste oder Druckluft

- Regelmäßig den Zustand des Schneidkopfes und den Sitz der Schrauben, Muttern und Bolzen prüfen

- Regelmäßig auf verschlissene oder beschädigte Komponenten prüfen und diese bei Bedarf reparieren bzw. austauschen

- Aufbewahrung ⑰

- das Werkzeug drinnen an trockener und abgesperrter Stelle, für Kinder unzugänglich, lagern

- Aufbewahrungsschiene N sicher mit 4 Schrauben (nicht mitgeliefert) horizontal an der Wand befestigen

- Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die nächste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

STÖRUNGSBESEITIGUNG

- Die folgende Liste enthält Symptome für Probleme, mögliche Ursachen und Lösungsmaßnahmen (wenn das Problem darin nicht beschrieben wird oder so nicht behoben werden kann, wenden Sie sich bitte an Ihren Händler oder Ihren Kundendienst)

! vor der Untersuchung des Problems das Werkzeug ausschalten und den Stecker aus der Steckdose ziehen

★ Werkzeug funktioniert nicht

- Netzsteckdose defekt -> andere Steckdose verwenden

- Verlängerungskabel beschädigt -> Verlängerungskabel austauschen

★ Werkzeug hat Aussetzer

- Innenverdrahtung defekt -> Händler/Kundendienst kontaktieren

- Ein-/Aus-Schalter defekt -> Händler/Kundendienst kontaktieren

★ Werkzeug vibriert ungewöhnlich

- Gras ist zu hoch -> Schrittweise schneiden

★ Werkzeug schneidet nicht

- Faden zu kurz/kaputt -> Faden manuell nachstellen

★ Faden lässt sich nicht nachstellen

- Spule leer -> Spule austauschen

- Faden in Spule verheddert -> Spule inspizieren, bei Bedarf neu aufwickeln

★ Faden ist nicht auf die richtige Länge zugeschnitten -> Abdeckung von Schneidmesser entfernen

★ Faden bricht ständig

- Faden in Spule verheddert -> Spule inspizieren, bei Bedarf neu aufwickeln

- Trimmer falsch benutzt -> Nur mit der Spitze des Fadens trimmen; Steine, Mauern und andere harte Gegenstände meiden; Faden regelmäßig nachstellen

UMWELT

- Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol ⑨ erinnern

GERÄUSCH / VIBRATION

- Gemessen gemäß EN 60335 beträgt der Schalldruckpegel dieses Gerätes 84,3 dB(A) (Unsicherheit K = 2,5 dB) und der Schalleistungspegel 92,3 dB(A) (Unsicherheit K = 0,9 dB), und die Vibration 4,9 m/s² (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5 m/s²)

- Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60335 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen

- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern

! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf

Trimmer

0732

INTRODUCTIE

TECHNISCHE GEGEVENS ①

MACHINE-ELEMENTEN ②

ELEKTRISCHE VEILIGHEID
