ПОСІБНИК КОРИСТУВАЧА 0732 AA SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

Заява про відповідність ЄС Тример Товарний номер Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам.

2000/14/ЄС: Виміряна звукова потужність 92,3 дБ(A), похибка = 0,9 дБ, гарантована звукова потужність 93 дБ(A); процедура оцінки відповідності відповідно до додатку VIКатегорія продукту: 33Уповноважений орган: DEKRA Certifcation BV (0344), Meander 1051, 6825 MJ Arnhem, NLТехнічна документація зберігається у:*

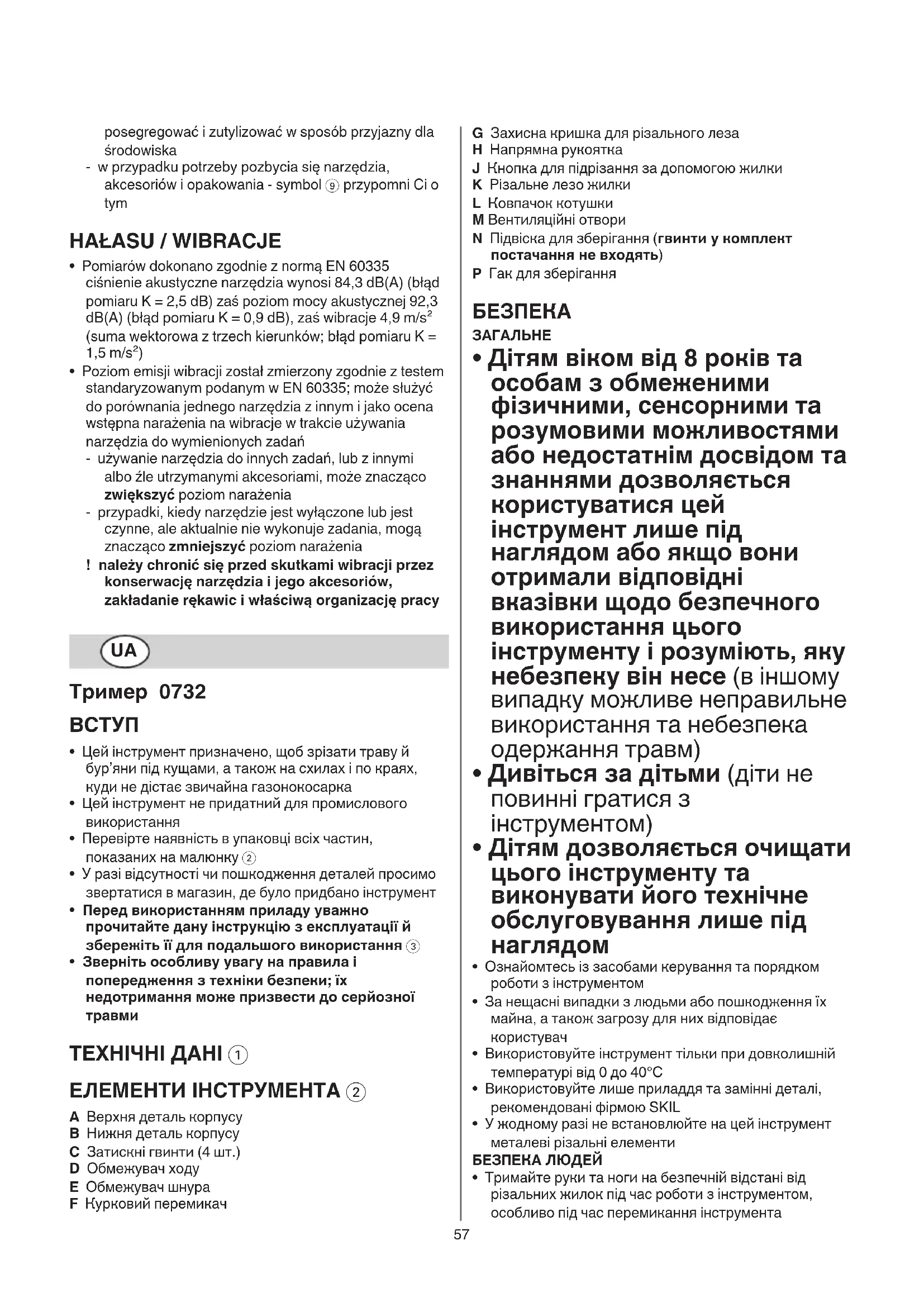

• Цей інструмент призначено, щоб зрізати траву й бур’яни під кущами, а також на схилах і по краях, куди не дістає звичайна газонокосарка

• Цей інструмент не придатний для промислового використання

• Перевірте наявність в упаковці всіх частин, показаних на малюнку 2

• У разі відсутності чи пошкодження деталей просимо звертатися в магазин, де було придбано інструмент

• Перед використанням приладу уважно прочитайте дану інструкцію з експлуатації й збережіть її для подальшого використання 3

• Звеpніть особливу увагу на пpавила і попеpедження з теxніки безпеки; їx недотpимання може пpизвести до сеpйозної тpавми ТЕХНІЧНІ ДАНІ 1 ЕЛЕМЕНТИ ІНСТРУМЕНТА 2 A Верхня деталь корпусу B Нижня деталь корпусу C Затискні гвинти (4 шт.) D Обмежувач ходу E Обмежувач шнура F Курковий перемикач G Захисна кришка для різального леза H Напрямна рукоятка J Кнопка для підрізання за допомогою жилки K Різальне лезо жилки L Ковпачок котушки M Вентиляційні отвори N Підвіска для зберігання (гвинти у комплект постачання не входять) P Гак для зберігання

• Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цей інструмент лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього інструменту і розуміють, яку небезпеку він несе (в іншому випадку можливе неправильне використання та небезпека одержання травм)

• Дивіться за дітьми (діти не повинні гратися з інструментом)

• Дітям дозволяється очищати цього інструменту та виконувати його технічне обслуговування лише під

• Ознайомтесь із засобами керування та порядком роботи з інструментом

• За нещасні випадки з людьми або пошкодження їх майна, а також загрозу для них відповідає

• Використовуйте інструмент тільки при довколишній температурі від 0 до 40°C

• Використовуйте лише приладдя та замінні деталі, рекомендовані фірмою SKIL

• У жодному разі не встановлюйте на цей інструмент металеві різальні елементи БЕЗПЕКА ЛЮДЕЙ

• Тримайте руки та ноги на безпечній відстані від різальних жилок під час роботи з інструментом, особливо під час перемикання інструмента58

• Під час роботи з інструментом використовуйте захисні окуляри, одягайте довгі штани, сорочку на довгий рукав та міцне взуття

• Категорично заборонено використовувати інструмент безпосередньо поблизу інших людей (особливо дітей) і тварин

• Не працюйте з інструментом, якщо втомилися, погано себе почуваєте або приймали алкоголь чи лікарські засоби ЕЛЕКТРИЧНА БЕЗПЕКА

• Використовуйте повністю розгорнений шнур подовжувача, який може витримувати навантаження в 16 Ампер

• Використовуйте тільки подовжувач типу H05VV-F або H05RN-F, який призначено для зовнішніх робіт та обладнано водозахисною штепсельною розеткою

• Не використовуйте продовжувачі завдовжки більше, як 40 м (1,0 мм²), 60 м (1,5 мм²) або 100 м (2,5 мм²)

• Під час роботи у вологих умовах використовуйте пристрій захисного вимикання (ПЗВ) з максимальним пусковим струмом 30 мА

• Не наступайте на подовжувач, не натискайте на нього та не тягніть його

• Не допускайте, щоб (подовжувальний) шнур потрапляв під обертові різальні жилки

• У разі розрізання, пошкодження або заплутування силового шнура чи продовжувача, вимкніть інструмент і витягніть вилку з розетки (не торкайтесь шнура, доки вилка вставлена у

• Захищайте продовжувач від джерел тепла, оливи та гострих країв

• Не під’єднуйте пошкоджений шнур до джерела електроживлення та не торкайтесь його, доки він не буде від’єднаний від джерела електроживлення (пошкоджені шнури можуть призвести до контакту з деталями під напругою) ПЕРЕД ВИКОРИСТАННЯМ

• Користуватися інструментом можна лише за достатнього денного чи відповідного штучного

• Перед роботою перевірте відповідність струму в мережі із струмом, позначені на інструменті (інструменти, розраховані на 230В або 240В, також можуть підключатися до мережі 220В)

• Періодично оглядайте шнур та зйого повинен замінити кваліфікований фахівець у випадку пошкодження

• Періодично оглядайте подовжувач та замініть його у разі пошкодження (використовувати невідповідний подовжувач небезпечно)

• Ніколи не використовуйте інструмент з пошкодженим шнуром; його повинен замінити кваліфікований фахівець

• У жодному разі не використовуйте інструмент, якщо не встановлено або пошкоджено обмежувач ходу

• Перевіряйте справність інструменту перед кожним використанням або після удару; у разі, якщо виявлено несправність, негайно здайте його у ремонт кваліфікованим фахівцям (у жодному разі не розкривайте інструмент самостійно)

• Перш, ніж підрізати, ретельно огляньте газон і приберіть будь-які сторонні предмети, у яких можуть застрягнути різальні леза (як, наприклад, каміння, обламані сучки і т.п.) ПІД ЧАС ВИКОРИСТАННЯ

• Запобігайте використанню інструмента в поганих погодних умовах, в особливості якщо є ризик

• Не використовуйте інструмент на мокрих газонах

• Завжди тримайте рівновагу і не перенапружуйтесь

• Будьте обережні на схилах, щоб не посковзнутися; не косіть надто стрімкі схили

• Працюючи з інструментом, рухайтесь нешвидко розміреною ходою (не біжіть)

• Різальні жилки продовжують обертатися деякий час після вимикання інструмента

• Не зрізуйте траву, яка росте не на землі (наприклад, на стінах або на скелях)

• Не переходьте дорогу або гравійну доріжку з увімкнутим інструментом у руках

• Не відволікайтеся і завжди стежте за своєю роботою

• Завжди вимикайте інструмент, відключайте вилку від джерела електроживлення та переконайтеся, що всі рухомі частини повністю зупинилися - коли залишаєте інструмент без нагляду - перед тим, як виймати застряглі предмети - перед тим, як оглядати, очищувати інструмент або проводити з ним інші операції - у разі потрапляння на сторонній предмет - якщо інструмент починає засильно вібрувати

• Не допускайте потрапляння осколків у вентиляційні

ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧОК НА ІНСТРУМЕНТІ 3 Увага! Ознайомтеся з інструкцією експлуатування 4 Виключіть можливість потрапляння на інструмент

5 Одягайте захисні окуляри та засоби захисту волосся 6 Остерігайтесь осколків, які відлітають (люди довкола мають перебувати на безпечній відстані від місця прибирання) 7 У разі пошкодження або розрізання подовжувача під час роботи негайно витягніть вилку з розетки 8 Подвійна ізоляція (заземлюючий провід не потрібен) 9 Hе викидайте інструмент разом зі звичайним сміттям ВИКОРИСТАННЯ

• Інструкції зі збирання 0 - розташуйте верхню деталь корпусу A на нижній деталі корпусу B, як відображено на ілюстрації, за допомогою 2 гвинтів C, які входять до комплекту

- установіть обмежувач ходу D, як показано на ілюстрації, за допомогою 2 гвинтів C, які входять до комплекту поставки ! ніколи не використовуйте інструмент без обмежувач ходуD

• Обмежувач шнура! - перекиньте кільце подовжувача через обмежувач, як показано на малюнкуE - щоб зафіксувати шнур, сильно потягніть59

• Вмикання/вимикання @ - ввімкніть інструмент тригерним курка- перемикачем F - вимкніть інструмент відпустивши курка- перемикача F ! після вимикання інструмента різальні жилки продовжують рухатися кілька секунд - перед тим, як знову вмикати інструмент, почекайте, доки зупиняться різальні жилки ! не вмикайте та не вимикайте інструмент

• Підрізання - перед тим, як використовувати інструмент, зніміть кришку G з різального леза жилки ! приберіть з газону камені, уламки й інші сторонні предмети ! починайте підрізати тільки тоді, коли інструмент набере повну швидкість - починайте підрізати біля мережевої розетки, а потім рухайтесь далі - зрізуйте високу траву шарами (завжди починайте

- підрізайте тільки за допомогою різальної крайки

- не зрізуйте вологу або мокру траву - стежте, щоб зрізана трава не забивала котушку (не зрізуйте багато за раз) - не перевантажуйте інструмент - будьте обережні, підрізаючи навколо дерев або кущів, щоб до них не доторкалися різальні жилки - щоб уникнути надмірного зношування різальних жилок, не допускайте їх контакту з твердими

- пам’ятайте про віддавання у разі торкання твердих

• Утримування і робота інструментом # - зрізуючи високу траву, злегка нахиляйте інструмент вправо-вліво та в іншому напрямку - для підрізання коротшої трави нахиліть інструмент, як показано на рисунку - тримайте інструмент двома руками, таким чином ви будете мати повний контроль над інструментом

- під час роботи займіть стійке положення - завжди тримайте інструмент від себе

• Підрізання за допомогою жилок $ - несильно натисніть кнопку J на землю (бажано на тверду поверхню) з увімкнутим двигуном - дві різальні жилки буде відпущено та відрізано за допомогою різального леза K на потрібну довжину - перед тим, як використовувати інструмент, зніміть кришку G з різального леза жилки ! будьте уважні, щоб не травмуватися від різального леза жилки K - відрізавши за допомогою жилки, перемкніть інструмент у звичайний режим роботи перед тим, як включати його - регулярно намотуйте жилки, щоб забезпечити повний різальний цикл - при холостому ході двигуна різальні жилки зношуються або ламаються; перемотайте котушку або замініть котушкову систему

• Перемотування котушки % У разі, якщо різальні жилки не виходять із ковпачка котушки L ! вимкніть інструмент і витягніть вилку з

- вийміть котушкову систему з інструмента й витягніть котушку з ковпачка L - рівномірно пошарово й туго перемотайте дві різальні жилки у напрямку стрілки - вставте обидві жилки у прорізи Х котушки, закріпіть їх (залиште жилку достатньої довжини) - протягніть обидві жилки крізь отвори Y перед тим, як намотувати їх у ковпачок котушки L ! надійно закріпіть котушку, а потім випустіть жилки з прорізів Х, сильно їх потягнувши - установіть котушкову систему на інструмент

• Замінювання котушки ^ ! вимкніть інструмент і витягніть вилку з

- просто зніміть стару котушку й установіть нову, як показано на рисунку - використовуйте для цього інструмента тільки котушку SKIL 2610Z07373 (пошкодження внаслідок використання сторонніх котушкових систем не покривається

- замінивши котушку, випробуйте інструмент протягом однієї хвилини без навантаження, щоб переконатися, що він працює правильно ! переконайтесь в, тому що інструмент вимкнено, перед тим як підключити його до

ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання

• Завжди вимикайте інструмент, відключайте вилку від джерела електроживлення та переконайтеся, що всі рухомі частини повністю зупинилися

• Завжди тримайте інструмент та його шнур у чистоті (особливо вентиляційні отвори) - очищуйте інструмент вологою тканиною (застосовувати мийні засоби або розчинники заборонено) - після кожного використання очищайте різальне лезо жилки K 2 й обмежувач ходу D 2 - регулярно очищуйте вентиляційні отвори M 2 за допомогою щітки або стисненого повітря

• Регулярно перевіряйте стан різальної головки і ступінь затягування гайок, болтів і гвинтів

• Регулярно перевіряйте деталі на предмет зношування або пошкодження і відремонтуйте/ замініть їх у разі потреби

• Зберігання & - зберігати інструмент у пpиміщенні в сухому, не доступному для дітей місці - надійно закріпіть підвіску N на стіні за допомогою 4 гвинтів (не входять у комплект постачання), вирівнявши їх по горизонталі

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в60 авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com) УСУНЕННЯ НЕПОЛАДОК

• Нижче наведено перелік несправностей, їх можливих причин і корективних дій (якщо за їх допомогою вирішити проблему не вдається, зверніться до дилера або у сервісний центр) ! перед тим як шукати несправність, вимкніть інструмент і витягніть вилку ★ Інструмент не працює - пошкодження розетки живлення -> використовуйте іншу розетку - пошкоджено продовжувач -> замініть продовжувач ★ Інструмент періодично вимикається - пошкоджено внутрішню проводку -> зверніться до дилера або у сервісний центр - пошкоджено вимикач живлення -> зверніться до дилера або у сервісний центр ★ Інструмент сильно вібрує - дуже висока трава -> зрізуйте поетапно ★ Інструмент не ріже - жилка закоротка/обірвана -> витягніть жилку вручну ★ Не вдається витягнути жилку - котушка порожня -> замініть котушку - жилка заплуталася в котушці-> огляньте котушку; у разі потреби перемотайте жилку ★ Жилка не відрізається на потрібну довжину -> зніміть кришку з різального леза ★ Жилка неодноразово обривається - жилка заплуталася в котушці-> огляньте котушку; у разі потреби перемотайте жилку - неправильне використання газонокосарки -> підрізайте тільки за допомогою різальної крайки; уникайте каміння, стін та інших твердих предметів; регулярно намотуйте жилку ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Hе викидайте електроінструмент, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом - малюнок 9 нагадає вам про це ШУМ / ВІБРАЦІЯ

• Зміряний відповідно до EN 60335 рівень тиску звуку даного інструменту 84,3 дБ(А) (похибка K = 2,5 дБ) i потужність звуку 92,3 дБ(А) (похибка K = 0,9 дБ), i вібрація 4,9 м/с² (векторна сума трьох напрямків; похибка K = 1,5 м/с²)

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60335; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес
