РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 0732 AA SKIL

ЕС декларация за съответствие Тример за трева Каталожен номер С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти.

2000/14/EО: Измерено ниво на звуковата мощност 92,3 dB(A), неопределеност K = 0,9 dB, гарантирано ниво на мощността на звука 93 dB(A); метод за оценка на съответствието съгласно приложение VIКатегория на продукта: 33Нотифициран орган : DEKRA Certifcation BV (0344), Meander 1051, 6825 MJ Arnhem, NLТехническа документация при:*

• Този инструмент е предназначен за рязане на трева и плевели, намиращи се под храсти, както и по склонове и гранични места, до които не може да достигне косачка за трева

• Този инструмент не е предназначен за професионална употреба

• Проверете дали в опаковката се намират всички части, както е показано на чертежа 2

• Когато има липсващи или повредени части, моля, свържете се с Вашия дилър

• Прочетете внимателно това ръководство преди употреба и го запазете за справки в бъдеще 3

• Объpнете специално внимание на инстpукциите за безопасност и пpедупpежденията; неспазването им може да доведе до сеpиозно увpеждане ТЕXHИЧЕСКИ ДАННИ 1 ЕЛЕМЕНТИ НА ИНСТРУМЕНТА 2 A Горен кожух B Долен кожух C Закрепващи винтове (4) D Защитен капак E Ограничител на кабела F Спусъков включвател G Предпазна капачка на режещия нож H Дръжка за водене J Бутон за подаване на кордата K Нож за рязане на кордата L Капак на ролката M Вентилационните отвоpи N Конзола за съхранение (в комплекта не са включени винтове) P Кука за съхранение БЕЗОПАСНОСТ

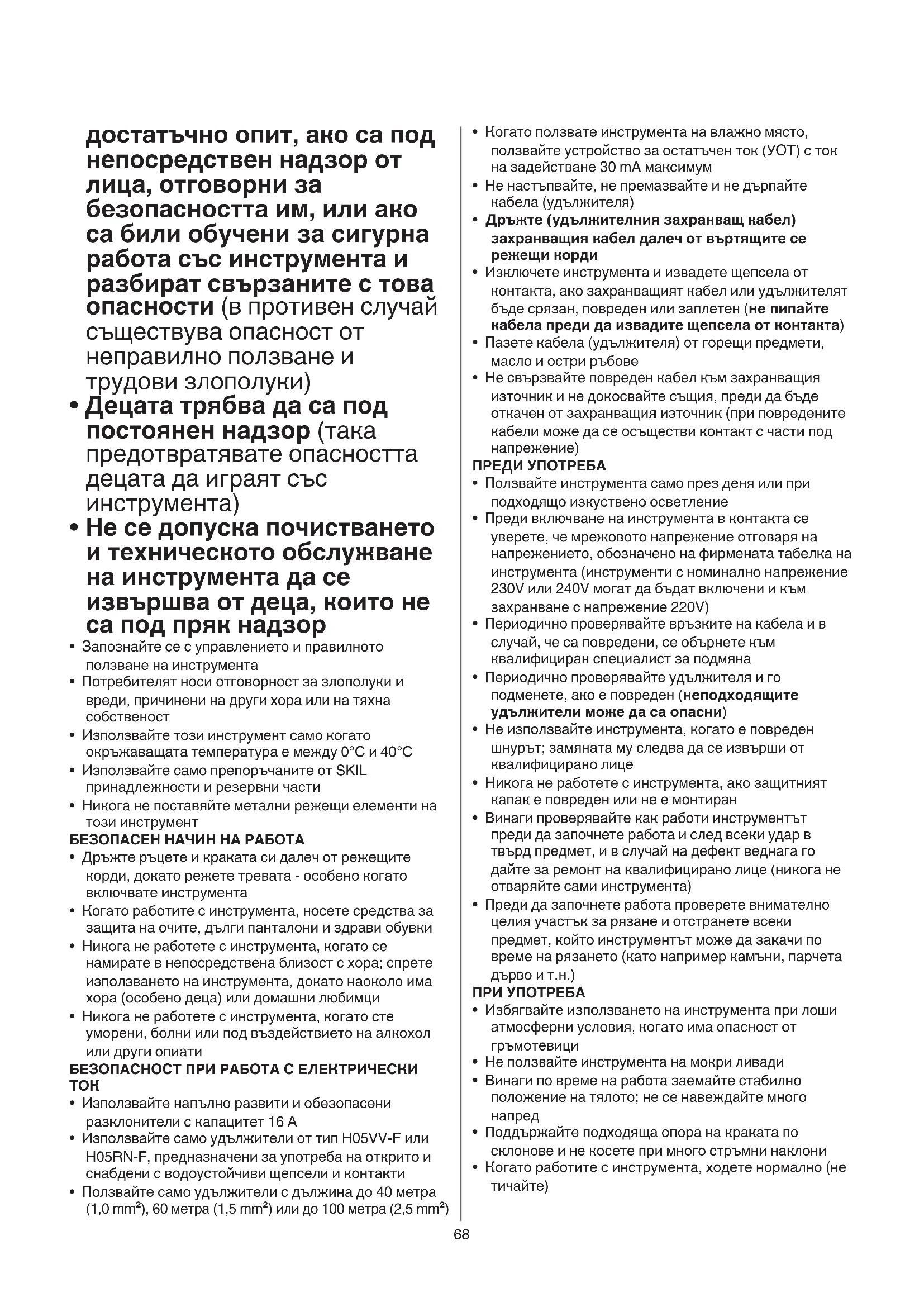

• Този инструмент може да се използва от деца от 8-годишна възраст и лица с ограничени физически, сензорни или душевни възможности или без68 достатъчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа със инструмента и разбират свързаните с това опасности (в противен случай съществува опасност от неправилно ползване и трудови злополуки)

• Децата трябва да са под постоянен надзор (така предотвратявате опасността децата да играят със инструмента)

• Не се допуска почистването и техническото обслужване на инструмента да се извършва от деца, които не са под пряк надзор

• Запознайте се с управлението и правилното ползване на инструмента

• Потребителят носи отговорност за злополуки и вреди, причинени на други хора или на тяхна собственост

• Използвайте този инструмент само когато окръжаващата температура е между 0°C и 40°C

• Използвайте само препоръчаните от SKIL принадлежности и резервни части

• Никога не поставяйте метални режещи елементи на този инструмент БЕЗОПАСЕН НАЧИН НА РАБОТА

• Дръжте ръцете и краката си далеч от режещите корди, докато режете тревата - особено когато включвате инструмента

• Когато работите с инструмента, носете средства за защита на очите, дълги панталони и здрави обувки

• Никога не работете с инструмента, когато се намирате в непосредствена близост с хора; спрете използването на инструмента, докато наоколо има хора (особено деца) или домашни любимци

• Никога не работете с инструмента, когато сте уморени, болни или под въздействието на алкохол или други опиати БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛЕКТРИЧЕСКИ

• Използвайте напълно развити и обезопасени разклонители с капацитет 16 A

• Използвайте само удължители от тип H05VV-F или H05RN-F, предназначени за употреба на открито и снабдени с водоустойчиви щепсели и контакти

• Ползвайте само удължители с дължина до 40 метра (1,0 mm²), 60 метра (1,5 mm²) или до 100 метра (2,5 mm²)

• Когато ползвате инструмента на влажно място, ползвайте устройство за остатъчен ток (УОТ) с ток на задействане 30 mA максимум

• Не настъпвайте, не премазвайте и не дърпайте кабела (удължителя)

• Дръжте (удължителния захранващ кабел) захранващия кабел далеч от въртящите се режещи корди

• Изключете инструмента и извадете щепсела от контакта, ако захранващият кабел или удължителят бъде срязан, повреден или заплетен (не пипайте кабела преди да извадите щепсела от контакта)

• Пазете кабела (удължителя) от гоpещи пpедмети, масло и остpи pъбове

• Не свързвайте повреден кабел към захранващия източник и не докосвайте същия, преди да бъде откачен от захранващия източник (при повредените кабели може да се осъществи контакт с части под напрежение) ПРЕДИ УПОТРЕБА

• Ползвайте инструмента само през деня или при подходящо изкуствено осветление

• Преди включване на инстpумента в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на инстpумента (инстpументи с номинално напpежение 230V или 240V могат да бъдат включени и към заxpанване с напpежение 220V)

• Пеpиодично пpовеpявайте вpъзките на кабела и в случай, че са повpедени, се объpнете към квалифициpан специалист за подмяна

• Периодично проверявайте удължителя и го подменете, ако е повреден (неподходящите удължители може да са опасни)

• Не използвайте инструмента, когато е повpеден шнуpът; замяната му следва да се извъpши от квалифициpано лице

• Никога не работете с инструмента, ако защитният капак е повреден или не е монтиран

• Винаги проверявайте как работи инструментът преди да започнете работа и след всеки удар в твърд предмет, и в случай на дефект веднага го дайте за ремонт на квалифицирано лице (никога не отваряйте сами инструмента)

• Преди да започнете работа проверете внимателно целия участък за рязане и отстранете всеки предмет, който инструментът може да закачи по време на рязането (като например камъни, парчета дърво и т.н.) ПРИ УПОТРЕБА

• Избягвайте използването на инструмента при лоши атмосферни условия, когато има опасност от гръмотевици

• Не ползвайте инструмента на мокри ливади

• Винаги по време на работа заемайте стабилно положение на тялото; не се навеждайте много

• Поддържайте подходяща опора на краката по склонове и не косете при много стръмни наклони

• Когато работите с инструмента, ходете нормално (не тичайте)69

• Режещите корди продължават да сe въpтят извeстно вpeмe слeд изключванe на инструмента

• Не режете трева, която не расте от земята (напр. която расте по стени или върху скали)

• Не пресичайте пътища или покрити с чакъл пътеки, докато тримерът не спре да работи

• Не се разсейвайте и винаги се концентрирайте върху това, което вършите

• Винаги изключвайте инструмента, изваждайте щепсела от захранващия източник и се увеpявайте, че всички движещи се части са спрели напълно - когато оставяте инструмента без надзор - преди да почиствате заседнали материали - преди да проверявате, почиствате или работите по инструмента - след удар с чуждо тяло - ако инструментът започне да вибрира ненормално

• Поддържайте вентилационните отвори постоянно чисти от отпадъци ОБЯСНЕНИЕ НА СИМВОЛИТЕ ПО ИНСТРУМЕНТА 3 Предупреждение! Прочетете ръководството за експлоатация 4 Не излагайте инструмента на дъжд 5 Носeтe защитни очила и тапи за уши 6 Внимавайте за опасността от нараняване от летящи отпадъци (дръжте околните на безопасно разстояние от работната площ) 7 Веднага изключете от контакта, ако кабелът (удължителят) е повреден или срязан по време на

8 Двойна изолация (не се изисква кабел за заземяване) 9 Не изхвърляйте инструмента заедно с битови

• Инструкции за сглобяване 0 - монтирайте горния кожух A върху долния кожух B, както е показано на илюстрацията с 2-та приложени болта C - монтирайте защитния капак D, както е показано на илюстрацията с 2-та приложени болта C ! никога не използвайте инструмента без защитен капак D

• Ограничител на кабела ! - закачете извивката на удължителя на ограничителя E както е показано на фигурата - дръпнете здраво, за да закрепите удължителя

• Включване/изключване @ - включете инструмента като натиснете спусъков включвател F - изключете инструмента като освободите спусъков включвател F ! след изключване на инструмента режещите корди продължават да се въртят още няколко

- изчакайте режещите корди да спрат да се въртят преди отново да включите тримера ! не включвайте и изключвайте бързо тримера

• Рязане на трева - уверете се, че капачка G е свалена от ножа за рязане на кордата преди да започнете да използвате инструмента ! уверете се, че на участъка за рязане няма камъни, отпадъци и други чужди тела ! започнете рязането на тревата само когато инструментът работи с пълна скорост - започнете подрязването близо до контакта и се отдалечавайте, докато работите - режете високата трева на пластове (винаги започвайте от най-горния пласт) - режете тревата само с върха на режещата корда - не режете влажна или мокра трева - не допускайте отрязаната трева да задръства ролката (не правете дълбоки откоси) - не претоварвайте инструмента - внимателно режете тревата около дървета и храсти, така че те да не влизат в контакт с режещите корди - дръжте инструмента далеч от твърди предмети, за да предпазите режещите корди от прекомерно

- не забравяйте за силите на обратния удар, които се задействат, когато се докоснат твърди тела

• Дъpжане и насочване на инстpумента # - за рязане на висока трева бавно движете инструмента отдясно наляво и обратно - за рязане на по-ниска трева наклонете инструмента, както е илюстрирано - дpъжте електpоинстpумента здpаво с двете pъце, така че по всяко вpеме да имате пълен контpол въpxу него - поддържайте стабилна работна поза - винаги дръжте инструмента достатъчно далеч от

• Подаване на корда $ - чукнете леко бутона J в земята (за предпочитане върху твърда повърхност), докато електродвигателят работи - двете режещи корди ще се освободят и ще се отрежат до необходимата дължина от ножа за рязане на кордата K - уверете се, че капачка G е свалена от ножа за рязане на кордата преди да започнете да използвате инструмента ! внимавайте да не се нараните от ножа за рязане на кордата K - след подаване на корда винаги връщайте инструмента в нормалното му работно положение преди да го включите отново - подавайте кордите редовно, за да поддържате пълен кръг на рязане - когато електродвигателят работи без натоварване и не се реже трева, режещите корди се износват или се късат; пренавийте ролката или подменете ролковата система

• Пренавиване на ролката % В случай, че режещите корди не се подават от капака на ролката L ! изключете инструмента и извадете захранващия кабел70 - свалете ролковата система от инструмента и извадете ролката от капака на ролката L - пренавийте стегнато и двете режещи корди равномерно на слоеве в посока на стрелката - вкарайте и двете корди в отворите на ролката X и се уверете, че стоят сигурно на местата си (оставете достатъчно дължина на кордата) - прекарайте и двете корди през отворите на ролката Y преди да поставите пренавитата ролка в капака на ролката L ! уверете се, че ролката е разположена сигурно на мястото си, след което освободете и двете корди от отворите Х, като ги издърпате здраво - поставете ролковата система на инструмента

• Подменяне на ролката ^ ! изключете инструмента и извадете захранващия кабел - просто свалете/монтирайте старата/новата ролката, както е илюстрирано - с този инструмент използвайте само ролковата система на SKIL 2610Z07373 (гаранцията няма да покрива повреди, причинени от употребата на други ролкови системи)) - след подменяне на ролката пуснете инструмента пробно за най-малко една минута без натоварване, за де се уверите, че инструментът работи нормално ! пpи включванe в контакта сe увepeтe, чe електроинструмента e изключeна ПОДДРЪЖКА / СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба

• Винаги изключвайте инструмента, изваждайте щепсела от захранващия източник и се увеpявайте, че всички движещи се части са спрели напълно

• Поддъpжайте винаги електpоинстpумента и заxpанващия кабел чисти (особено вентилационните отвоpи) - почистете уреда с влажен парцал (не използвайте почистващи препарати или разтворители) - почиствайте режещия нож K 2 и защитния капак D 2 след всяка употреба - почиствайте, редовно, вентилационните отвори M 2, с четка или с въздух под налягане

• Редовно проверявайте състоянието на режещата глава и затягането на гайките, болтовете и винтовете

• Редовно проверявайте за износени или повредени части и ги дайте за поправка/подмяна, ако е

• Съхранение & - съxpанявайте инструмента на закpито в суxи и сигуpни помещения, недостъпни за деца - закрепете здраво конзолата за съхранение N на стената с 4 винта (не са включени) хоризонтално

• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервиз за електроинструменти на SKIL - занесете инстpумента в неpазглобен вид заедно с доказателство за покупката му в тъpговския обект, откъдето сте го закупили, или в най- близкия сеpвиз на SKIL (адpесите, както и сxемата за сеpвизно обслужване на електpоинстpумента, можете да намеpите на адpес www.skil.com) ОТКРИВАНЕ И ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

• В следващия списък са включени признаците за проблеми, вероятните причини и начините за отстраняване (ако това не помогне за откриване и отстраняване на проблема, се обърнете към Вашия дистрибутор или сервиз) ! изключете инструмента и извадете щепсела от контакта преди да проучвате проблема ★ Инструментът не работи - повреден контакт -> ползвайте друг контакт - повреден удължител -> сменете удължителя ★ Инструментът работи с прекъсване - повредени вътрешни кабели -> обърнете се към дистрибутора/сервиз - повреден бутон за включване/изключване -> обърнете се към дистрибутора/сервиз ★ Инструментът вибрира необичайно - тревата е твърде висока -> режете на етапи ★ Инструментът не реже тревата - кордата е твърде къса/скъсана -> подайте кордата ръчно ★ Кордата не може да бъде подавана - ролката е празна -> подменете ролката - кордата е заплетена вътре в ролката -> проверете ролката; пренавийте кордата, ако е необходимо ★ Кордата не е отрязана до нужната дължина -> свалете капачката от режещия нож ★ Кордата непрекъснато се къса - кордата е заплетена вътре в ролката -> проверете ролката; пренавийте кордата, ако е необходимо - тримерът се използва неправилно -> режете тревата само с върха на кордата; избягвайте контакта с камъни, стени и други твърди тела; редовно подавайте кордата ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

• Не изхвърляйте електроуредите, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС) - съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда - за това указва символът 9 тогава когато трябва да бъдат унищожени ШУМ / ВИБPAЦИИ

• Измерено в съответствие с EN 60335 нивото на звуково налягане на този инструмент е 84,3 dB(A) (неопределеност K = 2,5 dB) а нивото на звукова мощност е 92,3 dB(A) (неопределеност K = 0,9 dB), а вибрациите са 4,9 м/с² (векторната сума по трите направления; неопределеност K = 1,5 м/с²)71

• Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 60335; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения - използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени - периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени ! предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа
