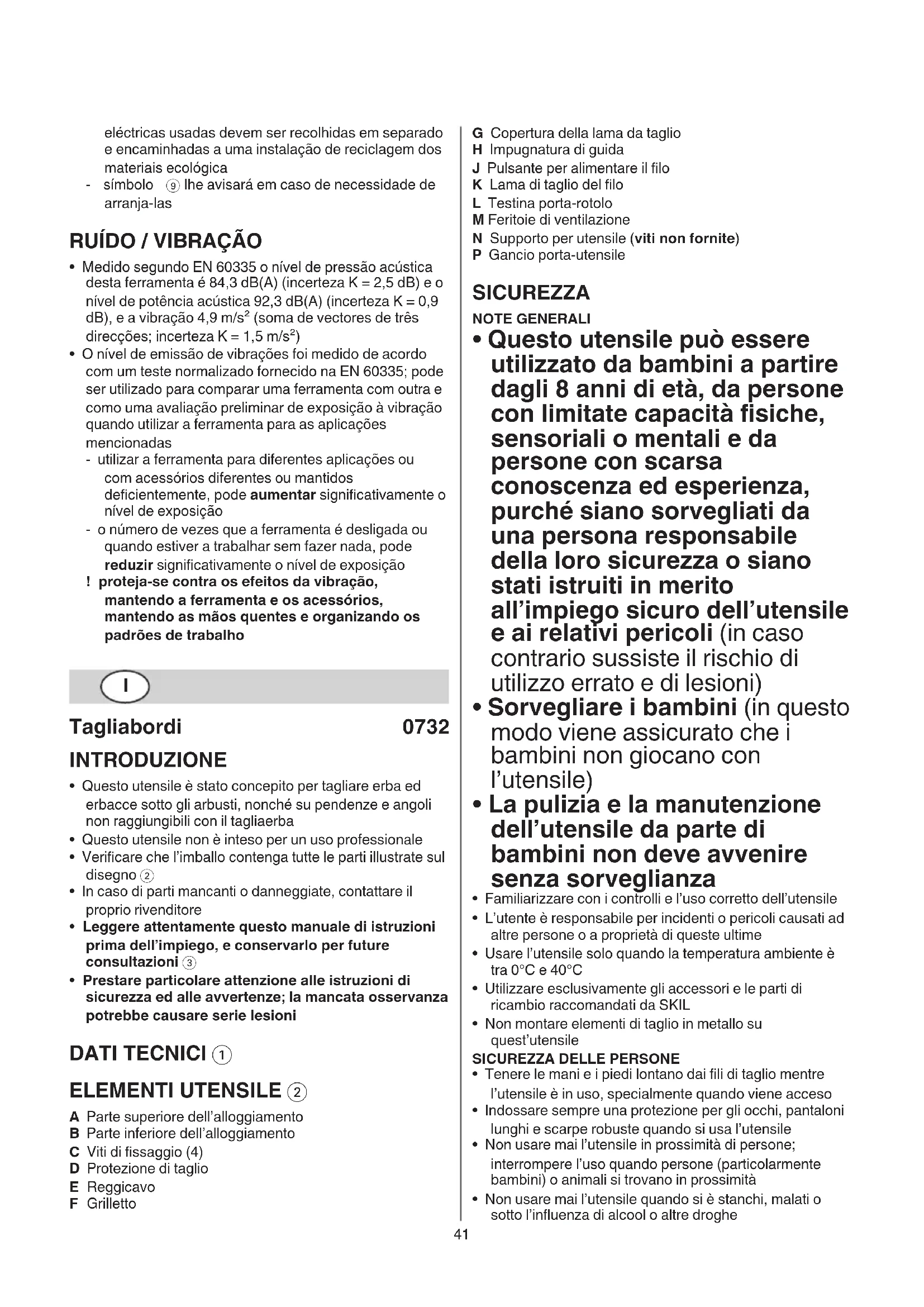

MANUALE UTENTE 0732 AA SKIL

• Questo utensile è stato concepito per tagliare erba ed erbacce sotto gli arbusti, nonché su pendenze e angoli non raggiungibili con il tagliaerba
• Questo utensile non è inteso per un uso professionale
• Verificare che l'imballo contenga tutte le parti illustrate sul disegno ②
• In caso di parti mancanti o danneggiate, contattare il proprio rivenditore
• Leggere attentamente questo manuale di istruzioni prima dell'impiego, e conservarlo per future consultazioni ③
• Prestare particolare attenzione alle istruzioni di sicurezza ed alle avvertenze; la mancata osservanza potrebbe causare serie lesioni

DATI TECNICI ①

ELEMENTI UTENSILE ②

A Parte superiore dell'alloggiamento
B Parte inferiore dell'alloggiamento
C Viti di fissaggio (4)
D Protezione di taglio
E Reggicavo
F Grilletto

G Copertura della lama da taglio

H Impugnatura di guida

J Pulsante per alimentare il filo

K Lama di taglio del filo

L Testina porta-rotolo

M Feritoie di ventilazione

N Supporto per utensile (viti non fornite)

P Gancio porta-utensile

SICUREZZA

NOTE GENERALI

- Questo utensile può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità fisiche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, purché siano sorvegliati da una persona responsabile della loro sicurezza o siano stati istruiti in merito all'impiego sicuro dell'utensile e ai relativi pericoli (in caso contrario sussiste il rischio di utilizzo errato e di lesioni)

- Sorvegliare i bambini (in questo modo viene assicurato che i bambini non giocano con l'utensile)

- La pulizia e la manutenzione dell'utensile da parte di bambini non deve avvenire senza sorveglianza

• Familiarizzare con i controlli e l'uso corretto dell'utensile
• L'utente è responsabile per incidenti o pericoli causati ad altre persone o a proprietà di queste ultime
• Usare l'utensile solo quando la temperatura ambiente è tra 0°C e 40°C
• Utilizzare esclusivamente gli accessori e le parti di ricambio raccomandati da SKIL
• Non montare elementi di taglio in metallo su quest'utensile

SICUREZZA DELLE PERSONE

• Tenere le mani e i piedi lontano dai fili di taglio mentre l'utensile è in uso, specialmente quando viene acceso
• Indossare sempre una protezione per gli occhi, pantaloni lunghi e scarpe robuste quando si usa l'utensile
• Non usare mai l'utensile in prossimità di persone; interrompere l'uso quando persone (particolarmente bambini) o animali si trovano in prossimità
• Non usare mai l'utensile quando si è stanchi, malati o sotto l'influenza di alcool o altre droghe

SICUREZZA ELETTRICA

• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp
• Usare solamente una prolunga di tipo H05VV-F o H05RN-F per un uso all'esterno e munita di presa e spina a prova di spruzzo
• Usare soltanto cavi di prolunga con una lunghezza massima di 40 metri (1,0 mm²), 60 metri (1,5 mm²) o 100 metri (2,5 mm²)
• In ambienti umidi usare un dispositivo per corrente residua (RCD) con una corrente di scatto di massimo 30 mA
• Non passare sopra, schiacciare o tirare il cavo (di prolunga)
• Tenere il cavo (di prolunga) sempre lontano dai fili di taglio in movimento
• Spegnere sempre l'utensile e disinserire la spina dalla presa di corrente, se il cavo d'alimentazione o il cavo di prolunga è tagliato, danneggiato o impigliato (non toccare il cavo prima di disinserire la spina)
• Proteggere il cavo (di prolunga) dal calore, dall'olio e da bordi taglienti
• Non collegare un cavo danneggiato alla fonte di alimentazione o toccare un cavo danneggiato prima che venga stato scollegato dalla fonte di alimentazione (i cavi danneggiati possono fare contatto con parti sotto tensione)

PRIMA DELL'USO

• Usare l'utensile solo con luce diurna o sufficiente luce artificiale
• Controllare che la tensione dell'alimentazione sia la stessa di quella indicata sulla targhetta dell'utensile (gli utensili con l'indicazione di 230V o 240V possono essere collegati anche alla rete di 220V)
• Esaminare il cavo periodicamente e, se danneggiato, farlo sostituire da personale qualificato
• Esaminare il cavo di prolunga periodicamente e, se danneggiato, sostituirlo (cavi di prolunga inadeguati possono essere pericolosi)
• Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato
• Non usare mai l'utensile con la protezione di taglio danneggiata o senza quest'ultima.
• Controllare il funzionamento dell'utensile ogni volta prima di usarlo e dopo un impatto; in caso di difetti, farlo riparare immediatamente da una persona qualificata (non aprire mai l'utensile)
• Prima dell'uso esaminare attentamente l'area da tagliare e rimuovere oggetti estranei che potrebbero essere proiettati durante l'uso (p.es. sassi, pezzi di legno ecc.)

DURANTE L'USO

• Evitare di usare l'utensile in cattive condizioni meteorologiche, soprattutto quando sussiste il pericolo di fulmini
  • Non usare questo utensile su prati bagnati
• Mantenere sempre un buon equilibrio e una posizione stabile e non sporgersi
• Fare attenzione sulle pendenze e non falciare su terreni troppo ripidi
• Usare l'utensile solo a passo d'uomo (non correre)

• I fili di taglio continuano a ruotare per un certo tempo dopo che l'utensile è stato spento

• Non tagliare erba che non cresce sul suolo (p.es. su muri o rocce)

• Non attraversare strade o stradine di ghiaia con l'utensile acceso
• Non distrarsi e rimanere sempre concentrati su ciò che si sta facendo
• Spegnere sempre l'utensile, scollegare la spina dall'alimentazione e assicurarsi che tutte le parti mobili si siano arrestate completamente
• quando si lascia l'utensile incustodito
• prima di rimuovere materiale incastrato
• controllare, pulire o effettuare lavori sull'utensile
• dopo un contatto con un oggetto estraneo
• quando l'utensile si avvia con vibrazioni anomale
• Mantenere sempre le aperture di ventilazione libere da detriti

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

③ Avvertenza! Leggere il manuale di istruzioni
④ Non esporre l'utensile alla pioggia
⑤ Portare occhialoni di protezione e protezione dell'udito
⑥ Prestare attenzione al rischio di lesioni provocate da detriti proiettati (mantenere spettatori a distanza di sicurezza dall'area di lavoro)
⑦ Se durante il lavoro, il cavo (di prolunga) viene danneggiato oppure troncato, estrarre immediatamente la spina dalla presa
⑧ Doppio isolamento (non è necessario alcun cavo di terra)
⑨ Non gettare l'utensile tra i rifiuti domestici

USO

• Istruzioni di montaggio ⑩
• montare la parte superiore dell'alloggiamento A sulla parte inferiore dell'alloggiamento B, come illustrato, utilizzando le 2 viti C fornite
• montare la protezione di taglio D come illustrato, utilizzando le 2 viti C fornite
  ! non utilizzare mai l'utensile senza la protezione di taglio D

- Reggicavo ⑪

- agganciare l'asola del cavo di prolunga al reggicavo E come indicato nell'illustrazione

- tirare per fissare il cavo di prolunga

- Acceso/spento ⑫

- accendete l'utensile premendo il grilletto F

- spegnete l'utensile rilasciando il grilletto F

! dopo aver spento l'utensile, i fili di taglio continuano a muoversi per qualche secondo

- aspettare che i fili di taglio smettano di ruotare, prima di riaccendere

! non spegnere e accendere in successione rapida

- Tagliare

- assicurarsi che la copertura G sia rimossa dalla lama di taglio del filo prima di usare l'utensile! ! assicurarsi che l'area di taglio sia libera da sassi, detriti e altri oggetti estranei

! iniziare a tagliare solo quando l'utensile gira a piena velocità

- iniziare a tagliare vicino alla presa di corrente e allontanarsi mentre si procede con il lavoro

- tagliare l'erba alta a strati (iniziando dall'alto)

- tagliare solo con la punta del filo di taglio

• non tagliare erba umida o bagnata
• evitare che l'erba tagliata ostruisca il rotolo (non effettuare tagli pesanti)
• non sovraccaricare l'utensile
• fare attenzione quando si taglia attorno ad alberi e arbusti, evitando di vengano a contatto con i fili di taglio
• tenere l'utensile lontano dagli oggetti solidi per proteggere i fili di taglio da un'eccessiva usura
• fare attenzione al contraccolpo, quando si entra in contatto con oggetti solidi

- Tenuta e guida dell'utensile ⑬

• per tagliare erba alta, muovere l'utensile lentamente da destra a sinistra e viceversa
• per tagliare erba più bassa, inclinare l'utensile come illustrato
• tenere l'utensile con entrambe la mani, in modo da avere in qualsiasi momento il controllo dell'utensile
• mantenere una posizione di lavoro stabile
• tenere sempre l'utensile lontano da se

- Alimentazione del filo 14

• premere il pulsante J leggermente contro il suolo (preferibilmente su una superficie solida) mentre il motore è in funzione
• due fili di taglio verranno rilasciati e tagliati alla lunghezza giusta dalla lama di taglio del filo K
• assicurarsi che la copertura G sia rimossa dalla lama di taglio del filo prima di usare l'utensile

! fare attenzione a non ferirsi con la lama di taglio del filo K

- dopo aver alimentato il filo, riportare l'utensile nella normale posizione d'esercizio, prima di accenderlo

- alimentare regolarmente il filo per mantenere il cerchio di taglio intatto

- quando il motore è in funzione senza carico o senza tagliare erba, i fili di taglio sono consumati o rotti; riavvolgere il rotolo o sostituire l'unità porta-rotolo

• Riavvolgere il rotolo 15

Se i fili di taglio non fuoriescono dalla testina porta-rotolo L

! spegnete l'utensile e togliete la spina dalla presa di corrente

• rimuovere l'unità porta-rotolo dall'utensile ed estrarre il rotolo dalla testina porta-rotolo L
• riavvitare entrambi i fili di taglio omogeneamente a strati in direzione della freccia
• inserire entrambi i fili nelle fessure del rotolo X e assicurarsi che siano ben saldi (lasciare una lunghezza sufficiente)
• infilare entrambi i fili nei fori del rotolo Y, prima di reinserire il rotolo riavvolto nella testina porta-rotolo L

! assicurarsi che il rotolo sia posizionato saldamente, quindi rilasciare entrambi i fili dalle fessure X tirandoli fermamente

- montare l'unita porta-rotolo sull'utensile

- Sostituzione del rotolo ⑯

! spegnete l'utensile e togliete la spina dalla presa di corrente

• rimuovere/montare semplicemente il rotolo vecchio/nuovo come illustrato
• usare esclusivamente unità porta-rotolo SKIL 2610Z07373 con questo utensile (dalla garanzia

sono esclusi i danni derivanti dall'impiego di altre unità porta-rotolo)

- dopo aver sostituito il rotolo, effettuare un ciclo di prova senza carico di almeno un minuto per assicurarsi che l'utensile funzioni correttamente

! assicurarsi che l'utensile sia spento quando si inserisce alla rete

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Spegnere sempre l'utensile, scollegare la spina dall'alimentazione e assicurarsi che tutte le parti mobili si siano arrestate completamente
• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione)
• pulire l'utensile con un panno umido (non usare agenti detergenti né solventi)
• pulire la lama di taglio del filo K ② e la protezione di taglio D ② dopo ogni uso
• pulire regolarmente le fessure di ventilazione M ② con una spazzola o con aria compressa

- Verificare regolarmente la condizione della testina di taglio e che i dadi, i bulloni e le viti siano serrati bene

- Verificare regolarmente che i componenti non siano usurati o danneggiati e ripararli/sostituirli se necessario

- Stoccaggio ⑰

• conservare l'utensile all'interno in un posto asciutto e chiuso a chiave, distante dalla portata dei bambini
• montare il supporto per utensile N in modo sicuro e orizzontale sul muro utilizzando 4 viti (non fornite)

- Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL

- inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

RISOLUZIONE DI PROBLEMI

- La seguente lista elenca sintomi di problemi, possibili cause e misure correttive (se il proprio problema non è identificato e non è possibile correggerlo, si prega di contattare il proprio rivenditore o centro assistenza)

! spegnere l'utensile ed estrarre la spina dalla presa di corrente prima di cercare di risolvere il problema

★ L'utensile non funziona

• presa di corrente difettosa -> usare un'altra presa
• cavo di prolunga danneggiato -> sostituire il cavo di prolunga

★ L'utensile funziona a intermittenza

• cavi interni difettosi -> contattare il rivenditore/centro di assistenza
• interruttore on/off difettoso -> contattare il rivenditore/ centro di assistenza

★ L'utensile vibra in modo anomalo

- erba troppo alta -> tagliare in più fasi

★ L'utensile non taglia

- filo troppo corto/spezzato -> alimentare il filo manualmente

★ Impossibile alimentare il filo

• rotolo vuoto -> sostituire il rotolo
• filo ingarbugliato all'interno del rotolo -> controllare il rotolo; riavvolgere se necessario

★ Il filo non è stato tagliato alla lunghezza giusta -> rimuovere il coperchio della lama di taglio

★ Il filo continua a spezzarsi

• filo ingarbugliato all'interno del rotolo -> controllare il rotolo; riavvolgere se necessario
• uso scorretto del decespugliatore -> tagliare solo con la punta del filo; evitare sassi, muri e altri oggetti duri; alimentare il filo regolarmente

TUTELA DELL'AMBIENTE

- Non gettare l'utensile elettrico, gli accessori e l'imballaggio tra i rifiuti domestici (solo per paesi UE)

- secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatibile

- il simbolo ⑨ vi ricorderà questo fatto quando dovrete eliminarle

RUMOROSITÀ / VIBRAZIONE

• Misurato in conformità al EN 60335 il livello di pressione acustica di questo utensile è 84,3 dB(A) (incertezza K = 2,5 dB) ed il livello di potenza acustica 92,3 dB(A) (incertezza K = 0,9 dB), e la vibrazione 4,9 m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²)
• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60335; questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

- se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente

- i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro
