0732 AA - Aparador de relva SKIL - Manual de utilização gratuito

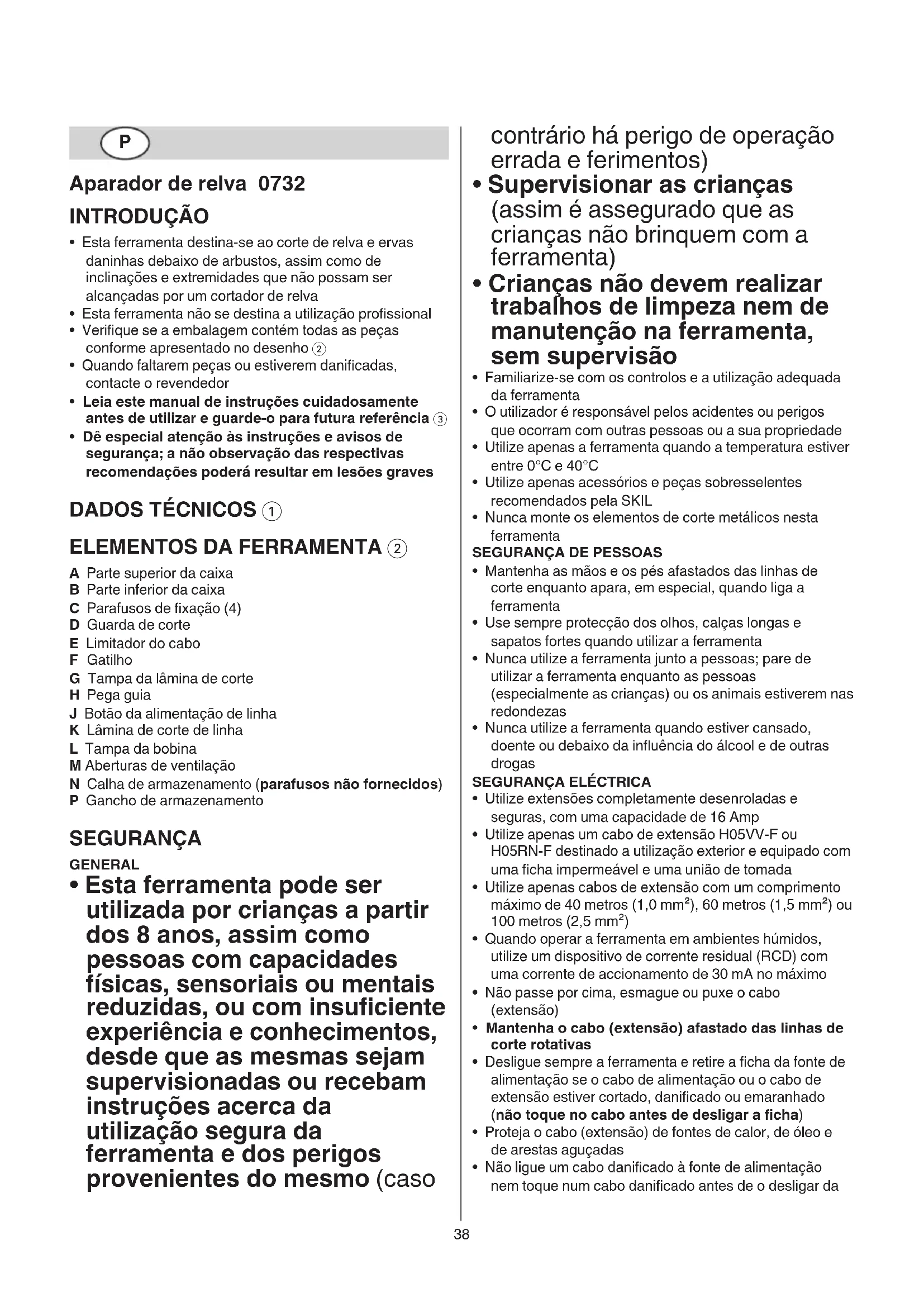

MANUAL DE UTILIZADOR 0732 AA SKIL

• Esta ferramenta destina-se ao corte de relva e ervas daninhas debaixo de arbustos, assim como de inclinações e extremidades que não possam ser alcançadas por um cortador de relva
• Esta ferramenta não se destina a utilização profissional
• Verifique se a embalagem contém todas as peças conforme apresentado no desenho ②
• Quando faltarem peças ou estiverem danificadas, contacte o revendedor
• Leia este manual de instruções cuidadosamente antes de utilizar e guarde-o para futura referência ③
• Dê especial atenção às instruções e avisos de segurança; a não observação das respectivas recomendações poderá resultar em lesões graves

DADOS TÉCNICOS ①

ELEMENTOS DA FERRAMENTA ②

A Parte superior da caixa
B Parte inferior da caixa
C Parafusos de fixação (4)
D Guarda de corte
E Limitador do cabo
F Gatilho
G Tampa da lâmina de corte
H Pega guia
J Botão da alimentação de linha
K Lâmina de corte de linha
L Tampa da bobina
M Aberturas de ventilação
P Gancho de armazenamento

N Calha de armazenamento (parafusos não fornecidos)

SEGURANÇA

GENERAL

- Esta ferramenta pode ser utilizada por crianças a partir dos 8 anos, assim como pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos, desde que as mesmas sejam supervisionadas ou recebam instruções acerca da utilização segura da ferramenta e dos perigos provenientes do mesmo (caso

contrário há perigo de operação errada e ferimentos)

- Supervisionar as crianças (assim é assegurado que as crianças não brinquem com a ferramenta)

- Crianças não devem realizar trabalhos de limpeza nem de manutenção na ferramenta, sem supervisão

• Familiarize-se com os controlos e a utilização adequada da ferramenta
• O utilizador é responsável pelos acidentes ou perigos que ocorram com outras pessoas ou a sua propriedade
• Utilize apenas a ferramenta quando a temperatura estiver entre 0°C e 40°C
• Utilize apenas acessórios e peças sobresselentes recomendados pela SKIL
• Nunca monte os elementos de corte metálicos nesta ferramenta

SEGURANÇA DE PESSOAS

• Mantenha as mãos e os pés afastados das linhas de corte enquanto apara, em especial, quando liga a ferramenta
• Use sempre protecção dos olhos, calças longas e sapatos fortes quando utilizar a ferramenta
• Nunca utilize a ferramenta junto a pessoas; pare de utilizar a ferramenta enquanto as pessoas (especialmente as crianças) ou os animais estiverem nas redondezas
• Nunca utilize a ferramenta quando estiver cansado, doente ou debaixo da influência do álcool e de outras drogas

SEGURANÇA ELÉCTRICA

• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp
• Utilize apenas um cabo de extensão H05VV-F ou H05RN-F destinado a utilização exterior e equipado com uma ficha impermeável e uma união de tomada
• Utilize apenas cabos de extensão com um comprimento máximo de 40 metros (1,0 mm ^2 ), 60 metros (1,5 mm ^2 ) ou 100 metros (2,5 mm ^2 )
• Quando operar a ferramenta em ambientes húmidos, utilize um dispositivo de corrente residual (RCD) com uma corrente de accionamento de 30 mA no máximo
• Não passe por cima, esmague ou puxe o cabo (extensão)
• Mantenha o cabo (extensão) afastado das linhas de corte rotativas
• Desligue sempre a ferramenta e retire a ficha da fonte de alimentação se o cabo de alimentação ou o cabo de extensão estiver cortado, danificado ou emaranhado (não toque no cabo antes de desligar a ficha)
• Proteja o cabo (extensão) de fontes de calor, de óleo e de arestas aguçadas
• Não ligue um cabo danificado à fonte de alimentação nem toque num cabo danificado antes de o desligar da

fonte de alimentação (os cabos danificados podem contactar com peças eléctricas)

ANTES DA UTILIZAÇÃO

• Utilize a ferramenta apenas de dia ou com a iluminação artificial adequada
• Certifique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identificação da ferramenta (ferramentas com a indicação de 230V ou 240V também podem ser ligadas a uma fonte de 220V)
• Inspeccione periodicamente o fio e mandando-o substituir por pessoal qualificado, se elo estiver danificado
• Inspeccione o cabo de extensão periodicamente e substitua-o, se danificado (os cabos de extensão inadequados podem ser perigosos)
• Não utilizar ferramenta caso o fio esteja danificado; mandando-o substituir por pessoal qualificado
• Nunca utilize a ferramenta com uma guarda de corte danificada ou sem a guarda de corte montada
• Verifique o funcionamento da ferramenta antes de cada utilização e após qualquer impacto; em caso de avaria, leve-a a uma pessoa qualificada para reparação (nunca abra você mesmo a ferramenta)
• Antes de utilizar, inspeccione cuidadosamente a área de corte e retire qualquer objecto que a ferramenta possa apanhar durante o corte (como, por exemplo, pedras, pedaços soltos de madeira, etc.)

DURANTE A UTILIZAÇÃO

• Evite utilizar a ferramenta em más condições atmosféricas, em especial, quando existir risco de trovoada
• Não utilize a ferramenta em relvados molhados
• Mantenha sempre a posição dos pés e o equilíbrio adequados; não se exceda
• Mantenha o equilíbrio adequado em declives e não corte relva em declives extremamente íngremes
• Opere a ferramenta apenas com uma marcha normal (não corra)

- As linhas de corte continuam a rodar durante um curto período de tempo, mesmo depois de a ferramenta ter sido desligada

- Não corte relva que não esteja no chão (ex. sobre paredes ou rochas)

- Não atravesse estradas ou caminhas de gravilha com a ferramenta em funcionamento

- Não se distraia e concentre-se sempre no que está a fazer

- Desligue sempre a ferramenta, retire a ficha da fonte de alimentação e certifique-se de que todas as peças móveis estão completamente paradas

• quando deixar a ferramenta sem vigilância
• antes de retirar material encravado
• antes de verificar, limpar ou trabalhar na ferramenta
• depois de bater num objecto estranho
• sempre que a ferramenta começar a vibrar anormalmente

- Certifique-se sempre de que as aberturas de ventilação não têm resíduos

EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA

③ Aviso! Leia o manual de instruções

④ Não exponha a ferramenta à chuva

⑤ Use óculos de protecção e protectores para os ouvidos
⑥ Tenha atenção ao risco de lesão provocado pelos resíduos móveis (mantenha as pessoas a uma distância segura da área de trabalho)
⑦ Desligue imediatamente a ficha se o cabo (extensão) estiver danificado ou for cortado durante o trabalho
⑧ Isolamento duplo (nenhum fio de terra necessário)
⑨ Não deite a ferramenta no lixo doméstico

MANUSEAMENTO

• Instruções de montagem ⑩
• monte a parte superior da caixa A na parte inferior da caixa B conforme ilustrado com os 2 parafusos C fornecidos
• monte a guarda de corte D conforme ilustrado com os 2 parafusos C fornecidos
  ! nunca utilize a ferramenta sem a guarda de corte D

- Limitador do cabo ⑪

- pendure a volta do cabo de extensão sobre o limitador E conforme ilustrado

- puxe para ficar o cabo de extensão

- Ligar/desligar ⑫

- ligue a ferramenta premindo o gatilho F

- desligue a ferramenta soltando o gatilho F

! depois de desligar a ferramenta, as linhas de corte continuam a rodar durante alguns segundos

- permite que as linhas de corte parem de rodar antes de voltar a ligar

! não ligue e desligue rapidamente

- Aparar

- certifique-se de que a tampa G é removida da lâmina de corte da linha antes de utilizar a ferramenta

! certifique-se de que a área de corte não tem pedras, resíduos e outros objectos estranhos

! inicie o corte apenas quando a ferramenta funcionar à velocidade total

- comece a aparar junto à tomada e afaste-se durante o trabalho

- corte a relva alta em camadas (comece sempre por cima)

- apare apenas com a ponta da linha de corte

- não corte relva molhada ou húmida

- impeça que a relva cortada obstrua a bobina (não faça cortes intensos)

- não sobrecarregue a ferramenta

- corte cuidadosamente à volta das árvores e dos arbustos, para que não entrem em contacto com as linhas de corte

- mantenha a ferramenta afastada de objectos sólidos para proteger as linhas de corte contra o desgaste excessivo

- não se esqueça das forças de recuo que ocorrem quando toca em objectos sólidos

- Segurar e guiar a ferramenta ⑬

- para cortar relva alta, balance lentamente a ferramenta da direita para a esquerda e vice-versa

- para cortar a relva mais curta, incline a ferramenta conforme ilustrado

- segure a ferramenta com ambas as mãos e assim terá sempre um controlo completo da mesma

• mantenha uma posição de trabalho estável
• mantenha sempre a ferramenta afastada do corpo

- Alimentação da linha ⑭

- toque com o botão J ligeiramente no chão (preferencialmente numa superfície sólida) com o motor em funcionamento

- duas linhas de corte serão libertadas e cortadas com o comprimento correcto pela lâmina de corte de linha K

- certifique-se de que a tampa G é removida da lâmina de corte da linha antes de utilizar a ferramenta

! tenha cuidado para se proteger de lesões provocadas pela lâmina de corte K

- após a alimentação de linha, coloque sempre a ferramenta na posição de funcionamento normal antes de ligar

- alimente as linhas regularmente para manter o círculo de corte completo

- quando o motor funciona sem carga e não corta relva, as linhas de corte estão gastas ou partidas; rebobine a bobina ou substitua o sistema de bobinas

• Rebobinar a bobina 15

No caso de as linhas de corte não saírem da tampa da bobina L

! desligue a ferramenta e retire a ficha da tomada

- retire o sistema de bobinas da ferramenta e retire a bobina da tampa da bobina L

- rebobine ambas as linhas de corte uniformemente em camadas na direcção da seta

- introduza ambas as linhas nas ranhuras X e certifique-se de que estão no lugar (deixe comprimento de linha suficiente)

- enfie ambas as linhas através dos orifícios Y antes de colocar a bobina rebobinada na tampa da bobina L

! certifique-se de que a bobina está no local correcto e, em seguida, liberte ambas as linhas das ranhuras X, puxando-as firmemente

- monte o sistema de bobina na ferramenta

- Substituir a bobina ⑯

! desligue a ferramenta e retire a ficha da tomada

- retire/monte a bobina antiga/nova conforme ilustrado

- utilize apenas a bobina SKIL 2610Z00584 com esta ferramenta (danos devido à utilização de outras bobinas serão excluídos da garantia)

- depois de substituir a bobina, teste a ferramenta pelo menos durante um minuto sem carga para garantir que a ferramenta está a funcionar correctamente

! certifique-se de que a ferramenta está desligada antes de colocar a ficha na tomada

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização profissional
• Desligue sempre a ferramenta, retire a ficha da fonte de alimentação e certifique-se de que todas as peças móveis estão completamente paradas

- Mantenha a ferramenta e o fio sempre limpos (especialmente as aberturas de ventilação)

- limpe a ferramenta com um pano húmido (não utilize decapantes ou solventes)

- limpe a lâmina de corte de linha K ② e a guarda de corte D ② após cada utilização

- limpe os orifícios de ventilação M ② regularmente com uma escova ou com ar comprimido

- Verifique regularmente o estado da cabeça de corte e o aperto dos parafusos e das porcas

- Verifique regularmente se existem componentes gastos ou danificados e mande-os reparar/substituir quando necessário

- Armazenamento ⑰

- guarde a ferramenta no interior num local seco e seguro, fora do alcance das crianças

- monte a calha de armazenamento N na parede com 4 parafusos (não fornecidos) e nivelada na horizontal

- Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)

RESOLUÇÃO DE PROBLEMAS

- A lista seguinte mostra os sintomas dos problemas, causas possíveis e acções correctivas (se estas não identificarem e corrigirem o problema, contacte o revendedor ou o centro de assistência técnica)

! desligue a ferramenta e desligue a ficha antes de investigar o problema

★ A ferramenta não funciona

- tomada eléctrica avariada -> utilize outra tomada

- cabo de extensão danificado -> substitua o cabo de extensão

★ A ferramenta funciona intermitentemente

- instalação interna defeituosa -> contacte o revendedor/centro de assistência técnica

- interruptor de ligar/desligar defeituoso -> contacte o revendedor/centro de assistência técnica

★ A ferramenta vibra anormalmente

- relva muito alta -> corte em etapas

★ A ferramenta não corta

- linha muito curta/partida -> alimente a linha manualmente

★ A linha não pode ser alimentada

- bobina vazia -> substitua a bobina

- linha presa no interior da bobina -> inspeccione a bobina; rebobine se necessário

★ A linha não é cortada com o comprimento correcto -> retire a tampa da lâmina de corte

★ A linha continua a partir-se

- linha presa no interior da bobina -> inspeccione a bobina; rebobine se necessário

- aparador utilizado incorrectamente -> apare apenas com a ponta da linha; evite pedras, paredes e outros objectos duros; alimente a linha regularmente

AMBIENTE

- Não deite ferramentas eléctricas, acessórios e embalagem no lixo doméstico (apenas para países da UE)

- de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica

- símbolo ⑨ lhe avisará em caso de necessidade de arranja-las

RUÍDO / VIBRAÇÃO

• Medido segundo EN 60335 o nível de pressão acústica desta ferramenta é 84,3 dB(A) (incerteza K = 2,5 dB) e o nível de potência acústica 92,3 dB(A) (incerteza K = 0,9 dB), e a vibração 4,9 m/s² (soma de vectores de três direcções; incerteza K = 1,5 m/s²)
• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60335; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas

- utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos deficientemente, pode aumentar significativamente o nível de exposição

- o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir significativamente o nível de exposição

! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho

|
