KASUTUSJUHEND 0732 AA SKIL

EL-vastavusdeklaratsioon Murutrimmer Tootenumber Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega.

2000/14/EÜ: Mõõdetud helivõimsustase 92,3 dB(A), mõõtemääramatus K = 0,9 dB, garanteeritud helivõimsustase 93 dB(A); vastavuse hindamise meetod vastavalt lisale VI Teavitatud asutusTootekategooria: 33Teavitatud asutus: DEKRA Certifcation BV (0344), Meander 1051, 6825 MJ Arnhem, NLTehnilised dokumendid saadaval:*

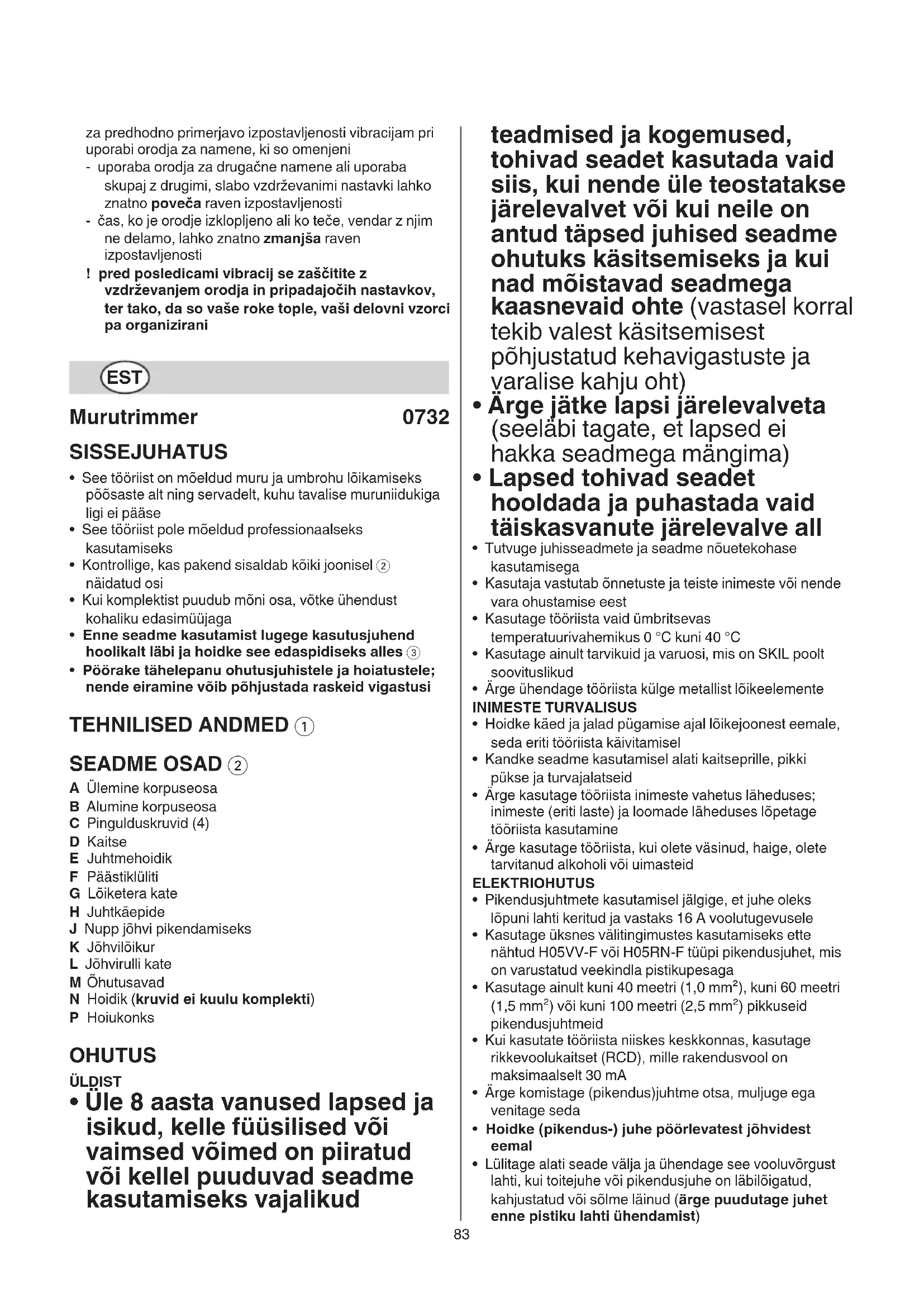

• See tööriist on mõeldud muru ja umbrohu lõikamiseks põõsaste alt ning servadelt, kuhu tavalise muruniidukiga ligi ei pääse

• See tööriist pole mõeldud professionaalseks kasutamiseks

• Kontrollige, kas pakend sisaldab kõiki joonisel 2 näidatud osi

• Kui komplektist puudub mõni osa, võtke ühendust kohaliku edasimüüjaga

• Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja hoidke see edaspidiseks alles 3

• Pöörake tähelepanu ohutusjuhistele ja hoiatustele; nende eiramine võib põhjustada raskeid vigastusi TEHNILISED ANDMED 1 SEADME OSAD 2 A Ülemine korpuseosa B Alumine korpuseosa C Pingulduskruvid (4) D Kaitse E Juhtmehoidik F Päästiklüliti G Lõiketera kate H Juhtkäepide J Nupp jõhvi pikendamiseks K Jõhvilõikur L Jõhvirulli kate M Õhutusavad N Hoidik (kruvid ei kuulu komplekti) P Hoiukonks OHUTUS ÜLDIST

• Üle 8 aasta vanused lapsed ja isikud, kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused, tohivad seadet kasutada vaid siis, kui nende üle teostatakse järelevalvet või kui neile on antud täpsed juhised seadme ohutuks käsitsemiseks ja kui nad mõistavad seadmega kaasnevaid ohte (vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht)

• Ärge jätke lapsi järelevalveta (seeläbi tagate, et lapsed ei hakka seadmega mängima)

• Lapsed tohivad seadet hooldada ja puhastada vaid täiskasvanute järelevalve all

• Tutvuge juhisseadmete ja seadme nõuetekohase kasutamisega

• Kasutaja vastutab õnnetuste ja teiste inimeste või nende vara ohustamise eest

• Kasutage tööriista vaid ümbritsevas temperatuurivahemikus 0 °C kuni 40 °C

• Kasutage ainult tarvikuid ja varuosi, mis on SKIL poolt soovituslikud

• Ärge ühendage tööriista külge metallist lõikeelemente INIMESTE TURVALISUS

• Hoidke käed ja jalad pügamise ajal lõikejoonest eemale, seda eriti tööriista käivitamisel

• Kandke seadme kasutamisel alati kaitseprille, pikki pükse ja turvajalatseid

• Ärge kasutage tööriista inimeste vahetus läheduses; inimeste (eriti laste) ja loomade läheduses lõpetage tööriista kasutamine

• Ärge kasutage tööriista, kui olete väsinud, haige, olete tarvitanud alkoholi või uimasteid ELEKTRIOHUTUS

• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lõpuni lahti keritud ja vastaks 16 A voolutugevusele

• Kasutage üksnes välitingimustes kasutamiseks ette nähtud H05VV-F või H05RN-F tüüpi pikendusjuhet, mis on varustatud veekindla pistikupesaga

• Kasutage ainult kuni 40 meetri (1,0 mm²), kuni 60 meetri (1,5 mm²) või kuni 100 meetri (2,5 mm²) pikkuseid pikendusjuhtmeid

• Kui kasutate tööriista niiskes keskkonnas, kasutage rikkevoolukaitset (RCD), mille rakendusvool on maksimaalselt 30 mA

• Ärge komistage (pikendus)juhtme otsa, muljuge ega venitage seda

• Hoidke (pikendus-) juhe pöörlevatest jõhvidest eemal

• Lülitage alati seade välja ja ühendage see vooluvõrgust lahti, kui toitejuhe või pikendusjuhe on läbilõigatud, kahjustatud või sõlme läinud (ärge puudutage juhet enne pistiku lahti ühendamist)84

• Hoidke (pikendus)juhe eemal kuumusest, õlidest ja teravatest servadest

• Ärge ühendage kahjustunud juhtmeid toiteallikaga või puutuge kahjustunud juhet enne selle ühenduse katkestamist toiteallikast (kahjustunud juhtmed võivad tingida kokkupuute pinge all olevate osadega) ENNE KASUTAMIST

• Kasutage tööriista ainult päevavalguses või piisavas tehisvalguses

• Kontrollige alati, kas võrgupinge ühtib tööriista andesildil toodud pingega (andmesildil toodud 230V või 240V korral võib tööriistad kasutada ka 220V võrgupinge puhul)

• Kontrollige juhet regulaarselt ja laske kahjustatud juhe ilmnemisel vastava kvalifikatsiooniga isikul välja vahetada

• Kontrollige pikendusjuhet regulaarselt ja kui juhe on vigastatud, vahetage see välja (mittevastavad pikendusjuhtmed võivad olla ohtlikud)

• Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista; laske toitejuhe remonditöökojas välja vahetada

• Ärge kasutage tööriista, kui kaitse on kahjustatud või see pole paigaldatud

• Kontrollige tööriista funktsioneerimist enne kasutamist ja pärast tugevaid lööke ning laske see rikke korral viivitamatult remonditöökojas parandada (ärge kunagi avage tööriista ise)

• Enne kasutamist kontrollige tööala põhjalikult ja eemaldage sealt objektid, mille tööriist võib lõikamise ajal üles paisata (nagu kivid, lahtised puutükid jne) KASUTAMISE AJAL

• Vältige tööriista kasutamist halbades ilmaoludes, eriti siis, kui erineb välgurisk

• Ärge kasutage seadet märjal murul

• Seiske kindlalt ja säilitage tasakaalu; haare peab olema kindel

• Olge kallakuid niites ettevaatlik ja säilitage tasakaal ning ärge niitke eriti järske kallakuid

• Töötage seadmega tavalisel kiirusel kõndides (ärge jookske)

• Pärast tööriista väljalülitamist pöörlevad jõhvid mõne sekundi jooksul edasi

• Ärge lõigake muru, mis ei kasva maapinnal (nt seinadel või kividel)

• Ärge ületage teid ja kruusateid töötava tööriistaga

• Ärge laske oma tähelepanu kõrvale juhtida, pühenduge tööle

• Lülitage tööriist alati välja, katkestage pistiku ühendus toiteallikaga ja tagage, et kõik liikuvad osad on täielikult seiskunud - kui jätate seadme järelvalveta - enne ummistuste eemaldamist - enne seadme kontrollimist, puhastamist või hooldamist - pärast võõrkeha tabamist - kui seade hakkab ebanormaalselt vibreerima

3 Hoiatus! Lugege kasutusjuhendit 4 Ärge jätke tööriista vihma kätte 5 Kandke kaitseprille ja kõrvaklappe 6 Pöörake tähelepanu vigastusohule, mida põhjustab lendav praht (hoidke kõrvalseisjad tööalast ohutus kauguses) 7 kui juhe on kahjustatud või lõigatakse töö käigus läbi, eemaldage see viivitamatult pistikupesast 8 Topeltisolatsioon (maandusjuhe pole vajalik) 9 Ärge visake kasutuskõlbmatuks muutunud tööriista ära koos olmejäätmetega KASUTAMINE

• Paigaldusjuhised 0 - paigaldage ülemine korpuseosa A alumisele korpuseosale B, nagu näidatud, koos 2 kaasa antud kruviga C - ühendage kaitse D 2 kaasa antud kruviga C, nagu joonisel näidatud ! ärge kasutage tööriista, kui kaitse on ühendamata

• Juhtmehoidik ! - kinnitage pikendusjuhtme silmus näidatud viisil üle hoidiku E - pikendusjuhtme kinnitamiseks tõmmake see pingule

• Sisse/välja @ - tööriista sisselülitamiseks vajutage päästikut F - tööriista väljalülitamiseks vabastage päästikut F ! pärast tööriista väljalülitamist jätkavad jõhvid paari sekundi vältel pöörlemist - enne tööriista uuesti käivitamist võimaldage jõhvidel seisma jääda ! ärge lülitage tööriista kiiresti sisse ja välja

• Pügamine - enne tööriista kasutamist veenduge, et kate G on jõhvilõikurilt eemaldatud ! veenduge, et pügataval alal pole kive, prahti ja muid võõrkehi ! alustage pügamist alles siis, kui tööriist töötab täiskiirusel - alustage pügamist pistikupesa poolt ja liikuge sellest töötades eemale - pügage pikka muru kihtidena (alustage alati ülevalt) - pügage ainult jõhvi otsaga - ärge pügage niisket või märga muru - takistage pügatud murul jõhvirulli ummistamast (ärge sooritage raskeid lõikeid) - vältige tööriista ülekoormamist - pügage puude ja põõsaste ümbert ettevaatlikult, et need ei puutu jõhviga kokku - jõhvi liigse kulumise vältimiseks hoiduge tahketest objektidest eemale - arvestage tagasilöögiga, mis leiab aset, kui puutute vastu tahkeid objekte

• Tööriista hoidmine ja juhtimine # - pika muru pügamiseks viibutage tööriistaga aeglaselt paremalt vasakule ja vastupidi - lühema muru pügamiseks kallutage tööriista, nagu joonisel näidatud - tööriista kindlaks kontrollimiseks hoidke seda alati tugevalt kahe käega - hoidke stabiilset tööasendit - hoidke tööriista alati kehast eemal85

• Jõhvi pikendamine $ - kui mootor töötab, koputage nupuga J kergelt vastu maapinda (eelistatavalt vastu kindlat pinda) - vabastatakse kaks jõhvi, mis lõigatakse jõhvilõikuriga K õigele pikkusele - enne tööriista kasutamist veenduge, et kate G on jõhvilõikurilt eemaldatud ! hoiduge jõhvilõikuriga K enda vigastamise eest - pärast jõhvi pikendamist pöörake tööriist alati normaalsesse tööasendisse - täis lõikeringi säilitamiseks pikendage jõhve regulaarselt - kui mootor töötab koormuseta ja muru ei pügata, on jõhvid kulunud või katki; kerige jõhvirull uuesti või paigaldage uus rullisüsteem

• Jõhvirulli kerimine % Juhul, kui jõhv ei välju jõhvirulli katte L alt ! lülitage seade välja ja eemaldage pistik pistikupesast - eraldage jõhvirullisüsteem tööriista küljest ja eemaldage rull katte L alt - kerige jõhvid tihedalt ja ühtlaselt noolega näidatud suunas - sisestage mõlemad jõhviotsad piludesse X ja veenduge, et need on kindlalt kinnitunud (jätke jõhvi piisavalt pikalt välja) - suunake mõlemad jõhviotsad läbi avade Y enne, kui jõhvirulli katte L alla asetate ! veenduge, et rulli on kindlalt paigal, seejärel vabastage mõlemad jõhviotsad neid tugevalt tõmmates piludest X - paigaldage rullisüsteem tööriistale

• Jõhvirulli tagasiasetamine ^ ! lülitage seade välja ja eemaldage pistik pistikupesast - lihtsalt eemaldage/paigaldage vana/uus jõhvirull, nagu joonisel näidatud - kasutage selle tööriistaga üksnes SKIL-i rulli 2610Z07373 (mõne teise rulli kasutamisest tingitud rike ei ole garantiiga kaetud) - pärast jõhvirull asendamist testige tööriista vähemalt ühe minuti vältel koormuseta, et veenduda, kas tööriist töötab korralikult ! vooluvõrku ühendamisel veenduge, et tööriist on välja lülitatud HOOLDUS/TEENINDUS

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Lülitage tööriist alati välja, katkestage pistiku ühendus toiteallikaga ja tagage, et kõik liikuvad osad on täielikult seiskunud

• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad) - puhastage tööriista niiske lapiga (ärge kasutage puhastusvahendeid ega lahusteid) - puhastage jõhvilõikurit K 2 ja kaitset D 2 pärast iga kasutuskorda - puhastage ventilatsioonipilusid M 2 regulaarselt harja või suruõhuga

• Kontrollige lõikepea olukorda ja kinnitusmutrite, -poltide ja -kruvide pingsust regulaarselt

• Kontrollige regulaarselt, kas komponendid on kulunud või kahjustatud; vajadusel parandage või asendage need

• Hoiustamine & - hoidke seadet sisetingimustes, kuivas ja suletud kohas, lastele kättesaamatult - kinnitage hoidik horisontaalselt N nelja kruviga seina külge (kruvid ei kuulu komplekti)

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas - toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com) TÕRKEOTSING

• Järgmises loendis on toodud probleemide tunnused, võimalikud põhjused ja lahendused (kui järgnevad lahendused probleemi ei tuvasta ega lahenda, võtke ühendust edasimüüja või töökojaga) ! enne probleemi uurimist lülitage tööriist välja ja eemaldage see vooluvõrgust ★ Seade ei tööta - toitepistikupesa on vigane -> kasutage teist pistikupesa - pikendusjuhe on kahjustatud -> asendage pikendusjuhe ★ Tööriist töötab katkendlikult - sisemine juhtmestik on vigane -> võtke ühendust müügiesindaja/remonditöökojaga - sisse-/väljalülituslüliti on vigane -> võtke ühendust müügiesindaja/remonditöökojaga ★ Tööriist vibreerib ebanormaalselt - muru on liiga kõrge -> pügage kihiti ★ Tööriist ei lõika - jõhv on liiga lühike/murdunu -> pikendage jõhvi käsitsi ★ Jõhvi ei saa pikendada - jõhvirull on tühi -> asendage jõhvirull - jõhv on rullis takerdunud -> kontrollige rulli; vajadusel kerige uuesti ★ Jõhvi ei lõigata õigele pikkusele -> eemaldage jõhvilõikurilt kate ★ Jõhv murdub alatasa - jõhv on rullis takerdunud -> kontrollige rulli; vajadusel kerige uuesti - trimmerit kasutatakse valesti -> pügage ainult jõhvi otsaga; vältige kive, seinasid ja muid kõvasid objekte; pikendage jõhvi regulaarselt KESKKOND

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele) - vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta - seda meenutab Teile sümbol 986

• Vastavalt kooskõlas normiga EN 60335 läbi viidud mõõtmistele on tööriista helirõhk 84,3 dB(A) (mõõtemääramatus K = 2,5 dB) ja helitugevus 92,3 dB(A) (mõõtemääramatus K = 0,9 dB), ja vibratsioon 4,9 m/s² (kolme telje vektorsumma; mõõtemääramatus K = 1,5 m/s²)

• Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60335 kirjeldatud standarditud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks - tööriista kasutamisel muudeks rakendusteks või teiste/ halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda ! enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus
