MANUAL DE USUARIO 0732 AA SKIL

Declaración de conformidad UE Cortabordes Número de artículo Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombrados cumplen con todas las disposiciones correspondientes de las directivas y los reglamentos mencionados a continuación y están en conformidad con las siguientes normas.

2000/14/CE: Nivel medido de la potencia acústica 92,3 dB(A), tolerancia K = 0,9 dB, nivel garantizado de la potencia acústica 93 dB(A); método de evaluación de la conformidad según anexo VI Categoría de producto: 33 Lugar denominado: DEKRA Certifcation BV (0344), Meander 1051, 6825 MJ Arnhem, NL Documentos técnicos de:*

Cortabordes 0732 INTRODUCCIÓN

• Esta herramienta está concebida para cortar la hierba y la maleza bajo los arbustos, así como en pendientes y bordes a los que no se puede alcanzar con un cortacésped

• Esta herramienta no está concebida para uso profesional

• Compruebe que el paquete contiene todas las piezas según se ilustra en la gura 2

• Cuando faltan piezas o se dañan, póngase en contacto con su distribuidor

• Lea este manual de instrucciones cuidadosamente antes de utilizarlo y guárdelo para consultas futuras

• Preste especialmente atención a las instrucciones y advertencias de seguridad; en caso contrario pueden ocurrir graves lesiones

ELEMENTOS DE LA HERRAMIENTA 2

A Parte superior de la carcasa B Parte inferior de la carcasa C Tornillos de jación (4) D Protector E Limitación de cable F Interruptor de gatillo G Cubierta de la cuchilla H Empuñadura de guía J Botón para alimentación de hilo K Cuchilla del hilo L Tapa del carrete M Ranuras de ventilación N Carril de almacenamiento (tornillos no suministrados) P Gancho de almacenamiento SEGURIDAD GENERAL

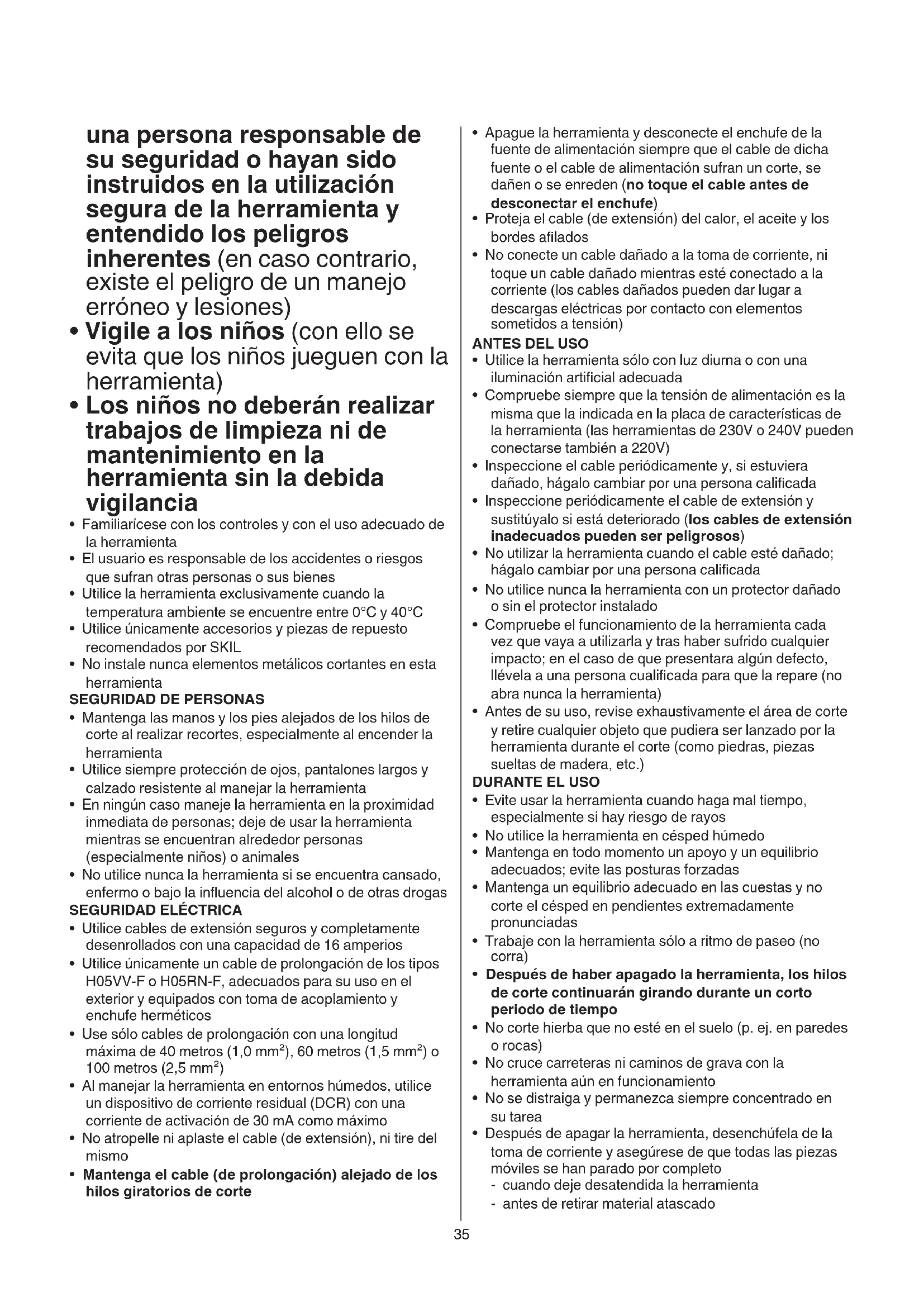

• Esta herramienta puede ser utilizada por niños desde 8 años y por personas con limitadas capacidades físicas, sensoriales e intelectuales o con falta de experiencia y conocimientos siempre y cuando estén vigilados por35 una persona responsable de su seguridad o hayan sido instruidos en la utilización segura de la herramienta y entendido los peligros inherentes (en caso contrario, existe el peligro de un manejo erróneo y lesiones)

• Vigile a los niños (con ello se evita que los niños jueguen con la herramienta)

• Los niños no deberán realizar trabajos de limpieza ni de mantenimiento en la herramienta sin la debida vigilancia

• Familiarícese con los controles y con el uso adecuado de la herramienta

• El usuario es responsable de los accidentes o riesgos que sufran otras personas o sus bienes

• Utilice la herramienta exclusivamente cuando la temperatura ambiente se encuentre entre 0°C y 40°C

• Utilice únicamente accesorios y piezas de repuesto recomendados por SKIL

• No instale nunca elementos metálicos cortantes en esta herramienta

SEGURIDAD DE PERSONAS

• Mantenga las manos y los pies alejados de los hilos de corte al realizar recortes, especialmente al encender la herramienta

• Utilice siempre protección de ojos, pantalones largos y calzado resistente al manejar la herramienta

• En ningún caso maneje la herramienta en la proximidad inmediata de personas; deje de usar la herramienta mientras se encuentran alrededor personas (especialmente niños) o animales

• No utilice nunca la herramienta si se encuentra cansado, enfermo o bajo la inuencia del alcohol o de otras drogas

• Utilice cables de extensión seguros y completamente desenrollados con una capacidad de 16 amperios

• Utilice únicamente un cable de prolongación de los tipos H05VV-F o H05RN-F, adecuados para su uso en el exterior y equipados con toma de acoplamiento y enchufe herméticos

• Use sólo cables de prolongación con una longitud máxima de 40 metros (1,0 mm²), 60 metros (1,5 mm²) o 100 metros (2,5 mm²)

• Al manejar la herramienta en entornos húmedos, utilice un dispositivo de corriente residual (DCR) con una corriente de activación de 30 mA como máximo

• No atropelle ni aplaste el cable (de extensión), ni tire del mismo

• Mantenga el cable (de prolongación) alejado de los hilos giratorios de corte

• Apague la herramienta y desconecte el enchufe de la fuente de alimentación siempre que el cable de dicha fuente o el cable de alimentación sufran un corte, se dañen o se enreden (no toque el cable antes de desconectar el enchufe)

• Proteja el cable (de extensión) del calor, el aceite y los bordes alados

• No conecte un cable dañado a la toma de corriente, ni toque un cable dañado mientras esté conectado a la corriente (los cables dañados pueden dar lugar a descargas eléctricas por contacto con elementos sometidos a tensión)

• Utilice la herramienta sólo con luz diurna o con una iluminación articial adecuada

• Compruebe siempre que la tensión de alimentación es la misma que la indicada en la placa de características de la herramienta (las herramientas de 230V o 240V pueden conectarse también a 220V)

• Inspeccione el cable periódicamente y, si estuviera dañado, hágalo cambiar por una persona calicada

• Inspeccione periódicamente el cable de extensión y sustitúyalo si está deteriorado (los cables de extensión inadecuados pueden ser peligrosos)

• No utilizar la herramienta cuando el cable esté dañado; hágalo cambiar por una persona calicada

• No utilice nunca la herramienta con un protector dañado o sin el protector instalado

• Compruebe el funcionamiento de la herramienta cada vez que vaya a utilizarla y tras haber sufrido cualquier impacto; en el caso de que presentara algún defecto, llévela a una persona cualicada para que la repare (no abra nunca la herramienta)

• Antes de su uso, revise exhaustivamente el área de corte y retire cualquier objeto que pudiera ser lanzado por la herramienta durante el corte (como piedras, piezas sueltas de madera, etc.)

• Evite usar la herramienta cuando haga mal tiempo, especialmente si hay riesgo de rayos

• No utilice la herramienta en césped húmedo

• Mantenga en todo momento un apoyo y un equilibrio adecuados; evite las posturas forzadas

• Mantenga un equilibrio adecuado en las cuestas y no corte el césped en pendientes extremadamente pronunciadas

• Trabaje con la herramienta sólo a ritmo de paseo (no corra)

• Después de haber apagado la herramienta, los hilos de corte continuarán girando durante un corto periodo de tiempo

• No corte hierba que no esté en el suelo (p. ej. en paredes o rocas)

• No cruce carreteras ni caminos de grava con la herramienta aún en funcionamiento

• No se distraiga y permanezca siempre concentrado en su tarea

• Después de apagar la herramienta, desenchúfela de la toma de corriente y asegúrese de que todas las piezas móviles se han parado por completo - cuando deje desatendida la herramienta - antes de retirar material atascado36 - antes de comprobar o limpiar la herramienta, o de trabajar en ella - después del lanzamiento de un objeto extraño - cuando la herramienta comienza a vibrar de modo anormal

• Asegúrese siempre de que las aberturas de ventilación se mantienen libres de restos EXPLICACIÓN DE LOS SÍMBOLOS DE LA HERRAMIENTA 3 Advertencia Lea el manual de instrucciones 4 No exponga la herramienta a la lluvia 5 Utilice gafas de protección y protección para los oídos 6 Preste atención al riesgo de lesiones provocadas por la proyección de desechos (mantenga a los transeúntes a una distancia de seguridad respecto al área de trabajo) 7 Desconecte inmediatamente el enchufe si el cable (de extensión) se daña o se corta al trabajar 8 Doble aislamiento (no requiere cable de tierra) 9 No deseche la herramienta junta con los residuos domésticos USO

• Instrucciones de montaje 0 - monte la parte superior de la carcasa A sobre la parte inferior B como se muestra en la ilustración, con los 2 tornillos C suministrados - monte el protector D como se muestra en la ilustración, con los 2 tornillos C suministrados ! no utilice nunca la herramienta sin el protector D

• Limitación de cable ! - enganche el bucle del cable de extensión sobre la limitación E según gura en la ilustración - tire apretando para jar el cable de extensión

• Encendido/apagado @ - encienda la herramienta accionando el gatillo F - apague la herramienta soltando el gatillo F ! tras apagar la herramienta, los hilos de corte continúan girando durante unos cuantos segundos - espere a que los hilos de corte dejen de girar antes de encender de nuevo ! no encienda y apague rápidamente

• Recorte - antes de utilizar la herramienta, asegúrese de haber retirado la cubierta G de la cuchilla del hilo ! asegúrese de que no hay piedras, restos ni cualquier otro objeto extraño en el área de corte ! comience a cortar sólo cuando la herramienta funcione a toda velocidad - comience a cortar cerca de la toma de red y vaya alejándose a medida que trabaja - corte la hierba larga por capas (empiece siempre desde la parte superior) - corte exclusivamente con la punta del hilo de corte - no corte hierba húmeda o mojada - evite que la hierba cortada atasque el carrete (no realice cortes intensos) - no sobrecargue la herramienta - realice el corte con cuidado alrededor de árboles y arbustos, de modo que no entren en contacto con los hilos de corte - mantenga la herramienta alejada de objetos sólidos para proteger los hilos de corte frente a un desgaste excesivo - tenga cuidado con las fuerzas de retroceso que se producen cuanto se tocan objetos sólidos

• Sujección y manejo de la herramienta # - para cortar hierba larga, bascule lentamente la herramienta de derecha a izquierda y viceversa - para cortar hierba corta, incline la herramienta como gura en la ilustración - sujete la herramienta rmemente con ambas manos, de modo que tenga pleno control sobre ella todo el tiempo - mantenga una posición de trabajo estable - mantenga siempre la herramienta adecuadamente alejada del cuerpo

• Alimentación de hilo $ - golpee suavemente el botón J en el suelo (preferiblemente en una supercie sólida) cuando el motor está en marcha - se liberarán dos hilos que se cortarán a la longitud correcta mediante la cuchilla del hilo K - antes de utilizar la herramienta, asegúrese de haber retirado la cubierta G de la cuchilla del hilo ! tenga cuidado de no sufrir lesiones con la cuchilla del hilo K - tras la alimentación de hilo, siempre vuelva a situar la herramienta en su posición normal de funcionamiento antes de proceder a su encendido - lleve a cabo la alimentación de hilo con regularidad para mantener un círculo de corte completo - cuando el motor funciona sin carga y la hierba no se corta, los hilos de corte están gastados o rotos; rebobine el carrete o sustituya el sistema del carrete

• Rebobinado del carrete % En caso de que los hilos de corte no salgan de la tapa del carrete L ! pare la herramienta y desenchúfela - extraiga de la herramienta el sistema del carrete y saque el carrete de la tapa del carrete L - rebobine uniformemente y con fuerza ambos hilos de corte en capas siguiendo la dirección de la echa - inserte ambos hilos en las ranuras X del carrete y asegúrese de que quedan jos en su sitio (deje suciente longitud de hilo) - enhebre ambos hilos a través de los oricios Y del carrete antes de poner el carrete rebobinado en la tapa del carrete L ! asegúrese de que el carrete está firmemente sujeto en su posición y, a continuación, suelte ambos hilos de las ranuras X tirando firmemente de ellos - monte el sistema del carrete en la herramienta

• Sustitución del carrete ^ ! pare la herramienta y desenchúfela - simplemente, extraiga/instale el carrete viejo/nuevo según gura en la ilustración - utilice únicamente el carrete 2610Z07373 de SKIL con esta herramienta (los daños derivados del uso de otros carretes quedarán excluidos de la garantía)37 - tras sustituir el carrete, pruebe la herramienta en marcha sin carga durante al menos un minuto para asegurarse de que funciona adecuadamente ! asegúrese de que la herramienta está apagada cuando la enchufe MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Después de apagar la herramienta, desenchúfela de la toma de corriente y asegúrese de que todas las piezas móviles se han parado por completo

• Mantenga limpio el cable eléctrico y la herramienta (sobre todo las ranuras de ventilación) - limpie la herramienta con un paño húmedo (no emplee productos de limpieza o disolventes) - limpie la cuchilla del hilo K 2 y el protector D 2 después de cada uso - limpie las ranuras de ventilación M 2 frecuentemente con una brocha o con aire comprimido

• Compruebe con regularidad el estado del cabezal de corte y el apriete de tuercas, pernos y tornillos

• Verique con regularidad la ausencia de componentes desgastados o dañados y repárelos o sustitúyalos cuando sea necesario

• Almacenamiento & - guarde la herramienta dentro de la casa en un lugar seco y cerrado con llave, lejos del alcance de los niños - instale en la pared el carril de almacenamiento N con 4 tornillos (no suministrados), bien sujeto y horizontalmente nivelado

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL - envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta guran en www.skil.com)

RESOLUCIÓN DE PROBLEMAS

• El siguiente listado indica síntomas de problemas, causas posibles y acciones correctoras (si no permite la identicación y la corrección del problema, póngase en contacto con su distribuidor o su centro de asistencia) ! apague la herramienta y desenchúfela antes de investigar el problema ★ La herramienta no funciona - toma de alimentación eléctrica averiada -> utilice otra toma - cable de extensión dañado -> sustituya el cable de extensión ★ La herramienta funciona de forma intermitente - cableado interno defectuoso -> póngase en contacto con distribuidor/centro de asistencia - interruptor de encendido/apagado defectuoso -> póngase en contacto con distribuidor/centro de asistencia ★ La herramienta vibra de forma anómala - hierba demasiado alta -> corte por etapas ★ La herramienta no corta - hilo demasiado corto/roto -> lleve a cabo manualmente la alimentación de hilo ★ No es posible realizar la alimentación de hilo - carrete vacío -> sustituya el carrete - hilo enredado en el carrete -> revise el carrete; rebobine si es preciso ★ El hilo no se corta a la longitud correcta -> retire la cubierta de la cuchilla ★ El hilo se rompe siempre - hilo enredado en el carrete -> revise el carrete; rebobine si es preciso - cortadora incorrectamente utilizada -> corte sólo con la punta del hilo; evite piedras, paredes y otros objetos duros; lleve a cabo con regularidad la alimentación de hilo AMBIENTE

• No deseche las herramientas eléctricas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo 9 llamará su atención en caso de necesidad de tirarlas RUIDOS / VIBRACIONES

• Medido según EN 60335 el nivel de la presión acústica de esta herramienta se eleva a 84,3 dB(A) (incertidumbre K = 2,5 dB) y el nivel de la potencia acústica a 92,3 dB(A) (incertidumbre K = 0,9 dB), y la vibración a 4,9 m/s² (suma vectorial de tres direcciones; incertidumbre K = 1,5 m/s²)

• El nivel de emisión de vibraciones ha sido medido según una prueba estándar proporcionada en EN 60335; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas - al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento deciente, podría aumentar de forma notable el nivel de exposición - en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante ! protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo38
