MODE D'EMPLOI AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

Pour votre sécurité ATTENTION Ne pas démonter. Toucher les parties internes de l’appareil photo ou de l’objectif peut provoquer des blessures. En cas de dysfonctionnement, le produit devra être réparé par un technicien qualifié uniquement. Si le produit s’ouvre à cause d’une chute ou de tout autre accident, retirez l’accumulateur de l’appareil photo et/ou débranchez l’adaptateur secteur et confiez le produit à un centre Nikon agréé pour le faire vérifier. Mettre immédiatement l’appareil hors tension en cas de dysfonctionnement. Si vous détectez de la fumée ou une odeur inhabituelle provenant de l’équipement, débranchez immédiatement l’adaptateur secteur et retirez l’accumulateur de l’appareil photo, tout en prenant soin de ne pas vous brûler. Poursuivre son utilisation peut provoquer un incendie ou des blessures. Après avoir retiré l’accumulateur, confiez l’équipement à un centre Nikon agréé pour le faire vérifier. Ne pas utiliser en présence de gaz inflammable. L’utilisation d’équipement électronique en présence d’un gaz inflammable peut provoquer une explosion ou un incendie. Ne pas regarder le soleil avec l’objectif ou le viseur de l’appareil photo. Regarder le soleil ou toute autre source lumineuse intense avec l’objectif ou le viseur peut provoquer des troubles de la vision irréversibles. Tenir éloigné des enfants. Le non-respect de cette précaution peut provoquer des blessures. Suivre les précautions ci-dessous lors de la manipulation de l’objectif et de l’appareil photo : Tenir l’objectif et l’appareil photo au sec. Le non-respect de cette précaution peut provoquer un incendie ou un choc électrique. Ne pas manipuler l’objectif ou l’appareil photo avec des mains mouillées. Le non-respect de cette précaution peut provoquer un choc électrique. Ne pas inclure le soleil dans le cadrage lors de la prise de vue de sujets en contre-jour. La concentration de la lumière du soleil dans l’appareil photo lorsque le soleil est dans ou à proximité du champ de l’image peut provoquer un incendie. Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée, fixez les bouchons avant et arrière et rangez l’objectif hors de la lumière directe du soleil. Si l’objectif est laissé en contact direct avec la lumière du soleil, les rayons peuvent toucher des objets inflammables, provoquant ainsi un incendie. Ne pas porter un trépied sur lequel un objectif ou l’appareil photo est fixé. Vous risqueriez de trébucher ou de frapper accidentellement des personnes, provoquant ainsi des blessures. Ne pas laisser l’objectif là où il serait exposé à des températures élevées, comme une voiture fermée ou à la lumière directe du soleil. Le non-respect de cette précaution peut avoir des répercussions sur les parties internes de l’objectif, pouvant provoquer un incendie.

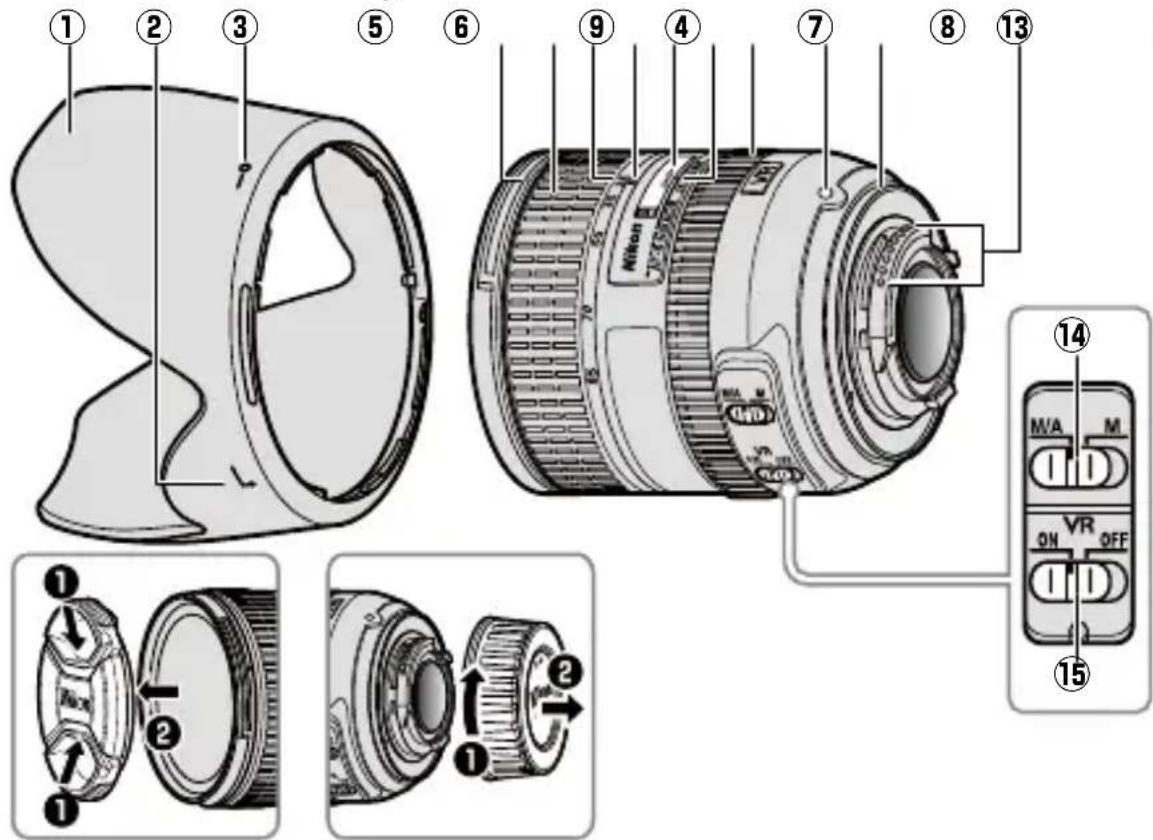

Nous vous remercions d’avoir acheté l’objectif AF-S NIKKOR 24-85 mm f/3.5-4.5G ED VR. Avant d’utiliser ce produit, veuillez lire attentivement ces instructions et le manuel de l’appareil photo. Remarque : Lorsqu’il est monté sur un appareil photo numérique reflex de format DX comme le D7000 ou les appareils photo de la gamme D300, cet objectif a un angle de champ de 61° – 18° 50′ et une focale équivalente à 36 – 127,5 mm (format 24 × 36 mm). Parties de l’objectif we ty orui !1!0 !2

Repère d’alignement du parasoleil

• e Repère de verrouillage du parasoleil p. 39
• r Repère de montage du parasoleil p. 39
• t Bague de zoom p. 36
• y Échelle des focales p. 36
• u Repère de l’échelle des focales i Indicateur de distance de mise au point o Repère de distance de mise au point !0 Bague de mise au point p. 37

Repère de montage de l’objectif !2 Joint en caoutchouc de la monture d’objectif ...............41

Contacts du microprocesseur

!4 Commutateur du mode de mise au point .......................... 37

Commutateur ON/OFF pour la réduction de vibration

Compatibilité Les marques (« ») indiquent les fonctions prises en charge, les traits (« — ») les fonctions non prises en charge. Certaines restrictions peuvent s’appliquer ; consultez le manuel de l’appareil photo pour plus de détails. Appareil photo Mode d’exposition (prise de vue) Fonction

Appareils photo numériques reflex Nikon de format FX et DX, F6, F5, F100, gamme F80, gamme F75, gamme F65

F3AF, F-601, F-501, appareils MF Nikon (sauf F-601 M) — Mode d’exposition M (manuel) non disponible. Inclut les modes AUTO et scène (Vari-programme). Autofocus. Réduction de vibration. Zoom et profondeur de champ Avant de faire la mise au point, tournez la bague de zoom pour régler la focale et cadrer la photographie. Si l’appareil photo offre un aperçu de la profondeur de champ (fermeture du diaphragme), il est possible d’avoir un aperçu de la profondeur de champ dans le viseur (consultez la page 220 pour plus d’informations). Remarque : Notez que l’indicateur de la distance de mise au point doit seulement être considéré comme un guide. En effet, il peut ne pas afficher avec précision la distance au sujet. En outre, en raison de la profondeur de champ ou d’autres facteurs, il peut ne pas indiquer ∞ lorsque l’appareil photo fait le point sur un objet éloigné.

Ouverture Pour régler l’ouverture, utilisez les commandes de l’appareil photo. Zoom et ouverture maximale Modifier le zoom peut altérer l’ouverture maximale jusqu’à / IL. L’appareil photo prend cela automatiquement en compte lors du réglage de l’exposition et aucune modification des réglages de l’appareil photo n’est nécessaire après les ajustements du zoom. Mise au point Les modes de mise au point pris en charge sont indiqués dans le tableau suivant (pour en savoir plus sur les modes de mise au point de l’appareil photo, consultez le manuel de ce dernier). Appareil photoMode de mise au point de l’appareil photoMode de mise au point de l’objectifM/A MAppareils photo numériques reflex Nikon de format FX et DX, F6, F5, gamme F4, F100, F90X, gamme F90, gamme F80, gamme F75, gamme F70, gamme F65, Pronea 600i, Pronea S Autofocus à priorité manuelleMise au point manuelle avec télémètre électronique Mise au point manuelle (télémètre électronique disponible sur tous les appareils photo excepté F-601M)Gamme F60, gamme F55, gamme F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401AF, MF M/A (Autofocus à priorité manuelle) Pour faire la mise au point en utilisant l’autofocus à priorité manuelle (M/A) :

Positionnez le commutateur du mode de mise au point de l’objectif sur M/A.

Effectuez la mise au point. Si vous le souhaitez, vous pouvez désactiver l’autofocus en pivotant la bague de mise au point de l’objectif avec le déclencheur appuyé à mi-course (ou avec la commande AF-ON appuyée, si l’appareil photo est pourvu d’une commande AF-ON). Pour refaire la mise au point avec l’autofocus, appuyez à mi-course sur le déclencheur ou appuyez de nouveau sur la commande AF-ON.

Réduction de vibration (VR) La réduction de vibration (VR) réduit le flou causé par les mouvements de l’appareil, permettant de choisir des vitesses d’obturation jusqu’à quatre fois plus lentes que celles normalement utilisées (mesures Nikon ; les effets varient en fonction du photographe et des conditions de prise de vue). Cela augmente la plage des vitesses d’obturation disponibles et permet de prendre des photos à main levée, sans trépied, dans une vaste gamme de situations. Utilisation du commutateur ON/OFF pour la réduction de vibration Sélectionnez ON (ACTIVÉ) pour activer la réduction de vibration. La réduction de vibration est activée lorsque vous appuyez à mi-course sur le déclencheur, réduisant ainsi les effets du bougé d’appareil pour vous permettre d’améliorer le cadrage et la mise au point. Sélectionnez OFF (DÉSACTIVÉ) pour désactiver la réduction de vibration. Utiliser la réduction de vibration : Remarques Positionnez le commutateur de réduction de vibration sur OFF si l’appareil photo ne prend pas en charge la fonction de réduction de vibration (p. 36). Si la réduction de vibration est constamment activée, cela risque d’augmenter considérablement la consommation de l’accumulateur, en particulier pour les appareils photo Pronea 600i. Lorsque vous utilisez la réduction de vibration, appuyez sur le déclencheur à mi-course et attendez que l’image se stabilise dans le viseur avant d’appuyer sur le déclencheur jusqu’en fin de course. Lorsque la réduction de vibration est activée, l’image dans le viseur peut être floue une fois le déclencheur relâché. Cela n’indique pas un dysfonctionnement.

Lorsque vous effectuez un filé panoramique, la réduction de vibration s’applique uniquement au mouvement ne faisant pas partie du filé (si vous effectuez un filé panoramique horizontal par exemple, la réduction de vibration s’applique uniquement au mouvement vertical). Cela facilite la réalisation de longs filés panoramiques. Ne mettez pas l’appareil photo hors tension et ne retirez pas l’objectif pendant que la réduction de vibration est activée.

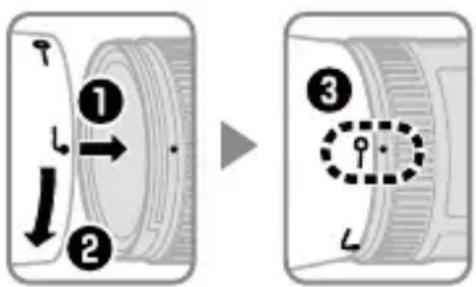

l’alimentation de l’objectif est coupée alors que la réduction de vibration est activée, l’objectif peut vibrer s’il est secoué. Il ne s’agit pas d’un dysfonctionnement et cela peut être corrigé en refixant l’objectif et en mettant l’appareil photo sous tension. Si l’appareil photo est équipé d’un flash intégré, la réduction de vibration est désactivée pendant que le flash se charge. Positionnez le commutateur de réduction de vibration sur OFF pour les expositions de longue durée. Désactivez la réduction de vibration lorsque l’appareil photo est monté sur un trépied, mais maintenez-la si la tête du trépied n’est pas stabilisée ou si vous utilisez un monopode. Parasoleil Le parasoleil protège l’objectif et bloque la lumière diffuse pouvant causer de la lumière parasite ou une image fantôme. Alignez le repère de verrouillage du parasoleil (—{) sur le repère de montage du parasoleil (L) sur l’objectif (e). Lors de la fixation ou du retrait du parasoleil, tenez-le près du symbole sur sa base, et évitez de le serrer trop fermement. Un vignettage peut se produire si le parasoleil n’est pas correctement attaché. Le parasoleil peut être retourné et monté sur l’objectif lorsqu’il n’est pas utilisé. Lorsque le parasoleil est retourné, vous pouvez le fixer ou le retirer en le faisant pivoter tout en le tenant au niveau du repère de verrouillage (—{).

Flash intégré Lors de l’utilisation du flash intégré (pour les appareils photo équipés d’un flash intégré), photographiez à des distances de 0,6 m ou plus et retirez le parasoleil pour éviter l’effet de vignettage (ombres créées lorsque l’extrémité de l’objectif occulte le flash intégré). Verres de visée Les appareils photo suivants sont compatibles avec un grand nombre de verres de visée adaptés à différentes situations. Verre Appareil photo ABCE EC-B EC-E G1 G2 G3 G4 J L M U

: Recommandé. { : Vignettage visible dans le viseur (les photos ne sont pas affectées). — : Non compatible avec l’appareil photo.

Les chiffres entre parenthèses donnent la correction d’exposition pour la mesure pondérée centrale

Sélectionnez « Activ.: autre » pour le Réglage personnalisé b6 (« Plage visée ») lors de l’ajustement de la correction d’exposition pour l’appareil photo F6 ; remarquez qu’avec les verres autres que B ou E, « Activ.: autre » doit être sélectionné, et ce même lorsque la valeur pour la correction d’exposition est de 0

correction d’exposition pour l’appareil photo F5 peut être ajustée en utilisant le Réglage personnalisé 18 ; consultez le manuel de l’appareil photo pour plus de détails. Cellule vide : L’utilisation ne convient pas avec cet objectif. Veuillez remarquer cependant que les verres de type M peuvent être utilisés pour la microphotographie et la macrophotographie avec un grossissement de 1 : 1 ou plus. Remarque : L’appareil photo F5 prend en charge la mesure matricielle avec les verres de visée A, B, E, EC-B/EC-E, J, et L uniquement.

Entretien de l’objectif Ne prenez pas ou ne tenez pas l’objectif ou l’appareil photo en saisissant uniquement le parasoleil. Maintenez les contacts du microprocesseur propres. Si le joint en caoutchouc de la monture d’objectif est endommagé, cessez immédiatement l’utilisation et confiez l’objectif à un centre Nikon agréé pour le faire réparer. Utilisez une soufflette pour enlever la poussière et les peluches sur la surface de l’objectif. Pour effacer les taches et les traces de doigt, imprégnez un morceau de tissu propre en coton avec une petite quantité d’éthanol ou de nettoyant pour objectif ou utilisez une lingette de nettoyage d’objectif, et nettoyez avec un mouvement circulaire à partir du centre vers l’extérieur, tout en prenant soin de ne pas laisser de taches, ni de toucher le verre avec vos doigts. N’utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l’objectif. Le parasoleil ou les filtres NC peuvent être utilisés pour protéger la lentille frontale. Fixez les bouchons avant et arrière avant de placer l’objectif dans son étui. Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille. Ne pas ranger à la lumière directe du soleil ou avec des boules antimites de naphtaline ou de camphre. Tenez l’objectif au sec. La formation de rouille sur le mécanisme interne peut causer des dégâts irréparables. Laisser l’objectif dans des endroits extrêmement chauds peut endommager ou déformer les éléments composés de plastique renforcé. Accessoires fournis Bouchon avant d’objectif encliquetable 72 mm LC-72 Bouchon arrière d’objectif LF-4 Parasoleil à baïonnette HB-63 Étui souple pour objectif CL-1118

Accessoires compatibles Filtres à visser 72 mm Caractéristiques Type Objectif AF-S de type G avec microprocesseur intégré et monture F Focale 24 – 85 mm Ouverture maximale f/3.5 – 4.5 Construction optique 16 lentilles en 11 groupes (dont 3 lentilles asphériques et une lentille en verre ED) Angle de champ Reflex numériques Nikon de format FX et reflex argentiques Nikon : 84° – 28° 30′ Reflex numériques Nikon de format DX : 61° – 18° 50′ Appareils du système IX240 : 71° – 22° 50′

Échelle des focales Graduée en millimètres (24, 35, 50, 70, 85) Information de distance Communiquée au boîtier de l’appareil photo Zoom Zoom manuel utilisant une bague de zoom indépendante Mise au point Système de mise au point interne de Nikon (IF, Internal Focusing) avec autofocus commandé par un moteur ondulatoire silencieux (SWM) et bague de mise au point pour mise au point manuelle Réduction de vibration Décentrement avec voice coil motors (VCMs) Indicateur de distance de mise au point 0,38 m à l’infini (∞) Distance minimale de mise au point 0,38 m depuis le plan focal à toutes les focales Lamelles de diaphragme 7 (diaphragme circulaire) Diaphragme Intégralement automatique Plage des ouvertures Focale 24 mm : f/3.5 à f/22 Focale 85 mm : f/4.5 à f/29 L’ouverture minimale affichée peut varier en fonction de l’incrément d’exposition sélectionné avec l’appareil photo.

Mesure Pleine ouverture Diamètre de fixation pour filtre 72 mm (P = 0,75 mm)

Dimensions Environ 78 mm de diamètre maximum × 82 mm (distance à partir du plan d’appui de la monture d’objectif de l’appareil photo) Poids Environ 465 g Nikon se réserve le droit de modifier les caractéristiques du matériel décrit dans ce manuel à tout moment et sans préavis.44

Série F4, F90X, série F90, série F70

Séries F4, F90X, séries F90, séries F70
