GEBRUIKSAANWIJZING AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

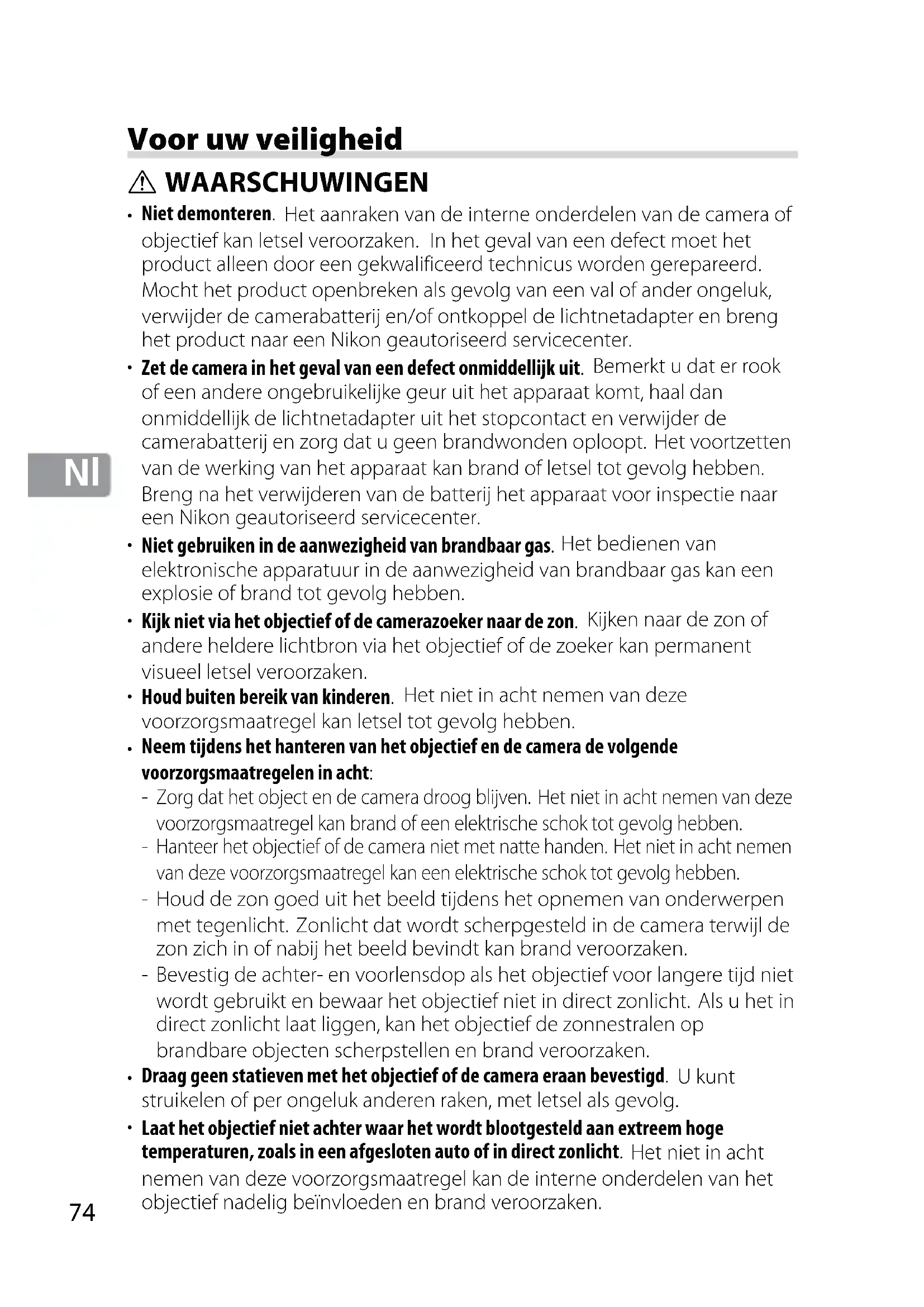

Voor uw veiligheid WAARSCHUWINGEN Niet demonteren. Het aanraken van de interne onderdelen van de camera of objectief kan letsel veroorzaken. In het geval van een defect moet het product alleen door een gekwalificeerd technicus worden gerepareerd. Mocht het product openbreken als gevolg van een val of ander ongeluk, verwijder de camerabatterij en/of ontkoppel de lichtnetadapter en breng het product naar een Nikon geautoriseerd servicecenter. Zet de camera in het geval van een defect onmiddellijk uit. Bemerkt u dat er rook of een andere ongebruikelijke geur uit het apparaat komt, haal dan onmiddellijk de lichtnetadapter uit het stopcontact en verwijder de camerabatterij en zorg dat u geen brandwonden oploopt. Het voortzetten van de werking van het apparaat kan brand of letsel tot gevolg hebben. Breng na het verwijderen van de batterij het apparaat voor inspectie naar een Nikon geautoriseerd servicecenter. Niet gebruiken in de aanwezigheid van brandbaar gas. Het bedienen van elektronische apparatuur in de aanwezigheid van brandbaar gas kan een explosie of brand tot gevolg hebben. Kijk niet via het objectief of de camerazoeker naar de zon. Kijken naar de zon of andere heldere lichtbron via het objectief of de zoeker kan permanent visueel letsel veroorzaken. Houd buiten bereik van kinderen. Het niet in acht nemen van deze voorzorgsmaatregel kan letsel tot gevolg hebben. Neem tijdens het hanteren van het objectief en de camera de volgende voorzorgsmaatregelen in acht: Zorg dat het object en de camera droog blijven. Het niet in acht nemen van deze voorzorgsmaatregel kan brand of een elektrische schok tot gevolg hebben. Hanteer het objectief of de camera niet met natte handen. Het niet in acht nemen van deze voorzorgsmaatregel kan een elektrische schok tot gevolg hebben. Houd de zon goed uit het beeld tijdens het opnemen van onderwerpen met tegenlicht. Zonlicht dat wordt scherpgesteld in de camera terwijl de zon zich in of nabij het beeld bevindt kan brand veroorzaken. Bevestig de achter- en voorlensdop als het objectief voor langere tijd niet wordt gebruikt en bewaar het objectief niet in direct zonlicht. Als u het in direct zonlicht laat liggen, kan het objectief de zonnestralen op brandbare objecten scherpstellen en brand veroorzaken. Draag geen statieven met het objectief of de camera eraan bevestigd. U kunt struikelen of per ongeluk anderen raken, met letsel als gevolg. Laat het objectief niet achter waar het wordt blootgesteld aan extreem hoge temperaturen, zoals in een afgesloten auto of in direct zonlicht. Het niet in acht nemen van deze voorzorgsmaatregel kan de interne onderdelen van het objectief nadelig beïnvloeden en brand veroorzaken.

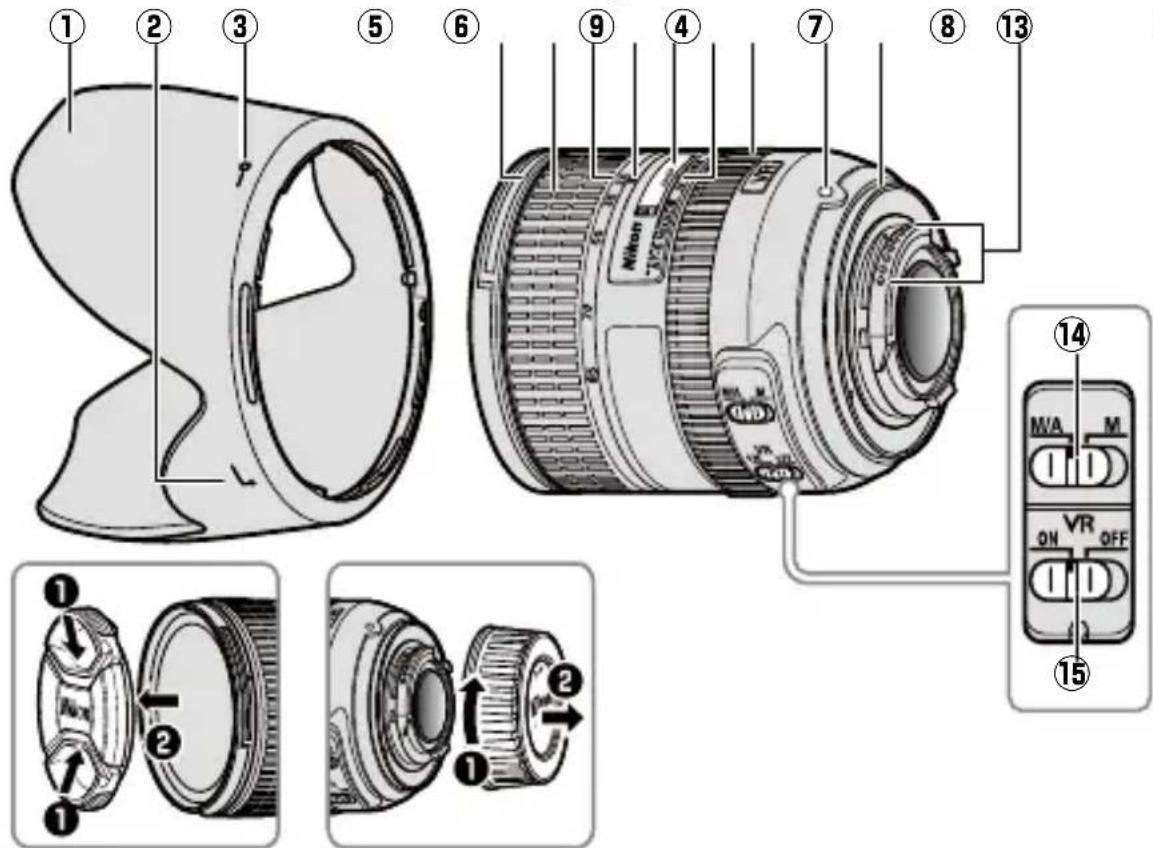

Bedankt voor het aanschaffen van een AF-S NIKKOR 24-85mm f/3.5-4.5G ED VR objectief. Lees voor het gebruik van dit product zowel deze instructies als de camerahandleiding aandachtig door. Opmerking: Indien gemonteerd op een digitale reflexcamera in DX- formaat zoals de D7000 of camera’s in de D300 serie, heeft dit objectief een kijkhoek van 61° – 18° 50′ en een brandpuntsafstand gelijkwaardig aan 36 – 127,5 mm (35 mm formaat). Onderdelen van het objectief we ty orui !1!0 !2

Uitlijnmarkering op zonnekap

• e Vergendelmarkering op zonnekap p. 79
• r Bevestigingsmarkering voor zonnekap p. 79
• t Zoomring p. 76
• y Schaal brandpuntsafstand u Markering brandpuntsafstand i Aanduiding voor scherpstelafstand p. 76

• Markering voor scherpstelafstand !0 Scherpstelring p. 77
• !1 Objectief montagemarkering !2 Rubberen afdichting voor objectiefbevestiging p. 81
• !3 CPU-contacten p. 81
• !4 Schakelaar voor scherpstelstand p. 77
• !5 Vibratiereductie AAN/UIT- schakelaar N76 p. 78

Compatibiliteit Vinkjes (““) duiden ondersteunde functies aan, functies met een streepje (“—”) worden niet ondersteund. Er zijn een aantal beperkingen van toepassing: zie de camerahandleiding voor details. Camera Belichtingsstand (opname) Functie

F3AF, F-601, F-501, Nikon MF camera’s (behalve F-601 M) — Belichtingsmodus M (handmatig) is niet beschikbaar. Omvat AUTO en onderwerpstanden (Digitaal Vari-programma). Autofocus. Vibratiereductie. Zoom en scherptediepte Draai aan de zoomring voordat u scherpstelt om de brandpuntsafstand aan te passen en de foto te kadreren. Als de camera over voorbeeld scherptediepte beschikt (stop omlaag), kan scherptediepte ook als voorbeeld in de zoeker worden bekeken (zie pagina 220 voor meer informatie). Opmerking: Merk op dat de aanduiding voor scherpstelafstand alleen als leidraad is bedoeld en is mogelijk niet nauwkeurig genoeg om de afstand tot het onderwerp te tonen en toont mogelijk niet, door scherptediepte of andere factoren, ∞ wanneer de camera op een ver voorwerp wordt scherpgesteld.

Diafragma Diafragma wordt met behulp van de camerabesturingen aangepast. Zoom en maximale diafragma Wijzigt zodat zoom het maximale diafragma tot maximaal / LW aan kan passen. De camera houdt er bij het instellen van de belichting echter automatisch rekening mee en zijn er geen modificaties van de camera-instellingen vereist voor de volgende zoomaanpassingen. Scherpstellen Ondersteunde scherpstelstanden worden in de volgende tabel getoond (zie de camerahandleiding voor informatie over de scherpstelmodi van de camera). CameraCamerascherp-stelstandObjectiefscherpstelstandM/A MNikon digitale reflexcamera’s in FX-formaat en in DX-formaat, F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S Autofocus met hand-correctieHandmatige scherpstelling met elektronische afstandsmeter Handmatige scherpstelling (elektronische afstandsmeter beschikbaar voor alle camera’s behalve F-601M)F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401AF, MF M/A (Autofocus met handcorrectie) Om scherp te stellen met behulp van autofocus met handcorrectie (M/A):

Schuif de schakelaar voor scherpstelstand van het objectief naar M/A.

Scherpstellen. Indien gewenst, kan autofocus worden overgenomen door aan de scherpstelring van het objectief te draaien terwijl de ontspanknop half wordt ingedrukt (of, als de camera is uitgerust met een AF-ON-knop, terwijl de AF-ON-knop wordt ingedrukt). Druk, om opnieuw scherp te stellen met behulp van autofocus, de ontspanknop half in of druk nogmaals op de AF-ON-knop.

Vibratiereductie (VR) Vibratiereductie (VR) vermindert onscherpte veroorzaakt door cameratrilling, waardoor sluitertijden tot vier stops langer duren dan anders het geval zal zijn (Nikon metingen; effecten variëren afhankelijk van fotograaf en opnameomstandigheden). Dit vermindert het beschikbare aantal sluitertijden en wordt handfotografie en statiefvrije fotografie in vele verschillende situaties toegestaan. De vibratiereductie AAN/UIT-schakelaar gebruiken Selecteer ON om vibratiereductie in te schakelen. Vibratiereductie wordt geactiveerd wanneer de ontspanknop half wordt ingedrukt, waarbij de effecten van cameratrilling voor verbeterde kadrering en scherpstelling worden verminderd. Selecteer OFF om vibratiereductie uit te schakelen. Vibratiereductie gebruiken: opmerkingen Schuif de vibratiereductieschakelaar naar OFF als de camera geen vibratiereductie ondersteunt (pag. 76). Het ingeschakeld laten van de vibratiereductie kan de batterij snel doen leeglopen, voornamelijk in het geval van Pronea 600i camera’s. Druk bij het gebruik van vibratiereductie de ontspanknop half in en wacht totdat de afbeelding in de zoeker is gestabiliseerd, voordat de ontspanknop in zijn geheel wordt ingedrukt. Wanneer vibratiereductie actief is, kan de afbeelding in de zoeker onscherp worden nadat de sluiter wordt vrijgegeven. Dit duidt niet op een defect. Wanneer de camera wordt gepand, past vibratiereductie alleen de beweging toe dat geen deel uitmaakt van de pan (als de camera bijvoorbeeld horizontaal wordt gepand, wordt alleen vibratiereductie voor verticale trilling toegepast), waardoor het veel eenvoudiger is de camera gelijkmatig in een brede boog te pannen.

Zet de camera niet uit of verwijder het objectief niet wanneer vibratiereductie in werking is. Indien de voeding naar het objectief wordt afgekoppeld wanneer vibratiereductie actief is, kan het objectief rammelen wanneer deze schudt. Dit duidt niet op een defect en kan met behulp van het herbevestigen van het objectief en het inschakelen van de camera worden verholpen. Als de camera is voorzien van een ingebouwde flitser, wordt vibratiereductie uitgeschakeld wanneer de flitser laadt. Schuif de schakelaar van de vibratiereductie naar OFF voor lange tijdopnamen. Schakel vibratiereductie uit wanneer de camera stevig op een statief wordt gemonteerd, maar laat de camera ingeschakeld wanneer de statiefknop niet vastzit of wanneer een monopod wordt gebruikt. De zonnekap De zonnekap beschermt het objectief en blokkeert dwaallicht dat anders lichtvlekken of beeldschaduwen veroorzaakt. Lijn de vergrendelmarkering op de zonnekap (—{) uit met bevestigingsmarkering voor de zonnekap (L) op het objectief (e). Houd, bij het bevestigen of verwijderen van de kap, deze vlakbij het symbool op de bijbehorende basis om te stevig vastpakken te vermijden. Vignettering kan zich voordoen als de kap niet juist is bevestigd. Wanneer niet in gebruik, kan de kap worden omgedraaid en gemonteerd op het objectief. Als de kap wordt omgedraaid, kan het door middel van draaien worden bevestigd en verwijderd terwijl het vlakbij de vergrendelingsmarkering wordt gehouden (—{).

Ingebouwde flitser Maak opnames bij een bereik van 0,6 m of meer bij het gebruik van de ingebouwde flitser op camera’s die zijn uitgerust met een ingebouwde flitser en verwijder de zonnekap om vignettering te voorkomen (schaduwen daar waar het uiteinde van de lens de ingebouwde flitser verduisterd). Scherpstelschermen De volgende camera’s ondersteunen een verscheidenheid aan scherpstelschermen voor gebruik in verschillende situaties. Scherm Camera A B C E EC-B EC-E G1 G2 G3 G4 J L M U

: Aanbevolen. {: Vignettering zichtbaar in zoeker (foto’s worden niet beïnvloedt). —: Niet compatibel met camera. ( ): Cijfers tussen haakjes geven de belichtingscompensatie voor centrumgerichte lichtmeting. Selecteer “Other screen (Ander matglas)” voor Persoonlijke instelling b6 (“Screen comp. (Compensatie voor matglas)”) tijdens het aanpassen van de belichtingscompensatie voor de F6; merk op dat bij schermen anders dan B of E “Other screen (Ander matglas)” moet worden geselecteerd, zelfs wanneer de waarde voor belichtingscompensatie 0 is. Belichtingscompensatie voor de F5 kan met behulp van Persoonlijke instelling 18 worden aangepast; zie de camerahandleiding voor details. Lege cel: Niet geschikt voor gebruik met deze objectief. Merk op dat type M schermen niettemin kunnen worden gebruikt voor fotomicrografie en macrofotografie bij vergrotingen van 1 : 1 of hoger. Opmerking: De F5 ondersteunt alleen matrixmeting met A, B, E, EC-B/ EC-E, J en L scherpstelschermen.

Onderhoud objectief Pak of houd het objectief of de camera niet alleen met behulp van de zonnekap vast. Houd de CPU-contacten schoon. Mocht de rubberen afdichting voor objectiefbevestiging be- schadigt zijn, staak onmiddellijk het gebruik en breng het objec- tief voor reparatie naar een Nikon geautoriseerd servicecenter. Gebruik een blaasbalgje om stof en pluizen van de objectiefoppervlakken te verwijderen. Voor het verwijderen van vlekken en vingerafdrukken moet u een kleine hoeveelheid ethanol of objectiefreiniger op een zachte, schone katoenen doek of objectief reinigingsdoekje aanbrengen en reinig met een draaiende beweging vanuit het midden naar buiten toe. Zorg dat er geen vegen achterblijven en raak het glas niet met uw vingers aan. Gebruik voor het reinigen van het objectief nooit organische oplosmiddelen zoals verfthinner of benzeen. De zonnekap of NC filters kunnen worden gebruikt ter bescherming van het voorste objectiefelement. Bevestig de voor- en achterlensdoppen voordat u het objectief in het flexibele tasje plaatst. Als het objectief voor langere tijd niet wordt gebruikt, moet u het op een koele en droge plaats bewaren. Zo voorkomt u schimmel en roest. Bewaar niet in direct zonlicht of in combinatie met mottenballen van nafta of kamfer. Zorg dat het objectief droog blijft. Het roesten van het interne mechanisme kan onherstelbare schade veroorzaken. Het objectief achterlaten op extreem hete locaties kan schade veroorzaken of onderdelen gemaakt van versterkt plastic kunnen kromtrekken. Meegeleverde accessoires 72 mm makkelijk te bevestigen voorste objectiefdop LC-72 Achterste objectiefdop LF-4 Bajonetkap HB-63 Flexibel objectiefetui CL-1118

Compatibele accessoires 72 mm vastschroefbare filters Specificaties Type Type G AF-S objectief met ingebouwde CPU- en F- vatting Brandpuntsafstand 24 – 85 mm Maximale diafragma f/3.5 – 4.5 Objectiefconstructie 16 elementen in 11 groepen (inclusief 1 ED-objectiefelement en 3 asferische objectiefelementen) Weergavehoek Nikon film SLR en D-SLR camera’s in FX-formaat: 84° – 28° 30′ Nikon D-SLR camera’s in DX-formaat: 61° – 18° 50′ IX240 systeemcamera’s: 71° – 22° 50′

Schaal brandpuntsafstand Gegradeerd in millimeters (24, 35, 50, 70, 85) Afstandsinformatie Uitvoer naar camera Zoom Handmatige zoom met behulp van zoomring Scherpstellen Nikon Internal Focusing (IF) System met autofocus aangestuurd door Silent Wave Motor en afzonderlijke scherpstelring voor handmatige scherpstelling Vibratiereductie Lens-shift met behulp van voice coil motors (VCMs) Aanduiding voor scherpstelafstand 0,38 m tot oneindig (∞) Kortste scherpstelafstand 0,38 m van filmvlak bij alle zoomposities Diafragmabladen 7 (ronde diafragmaopeningen) Diafragma Volledig automatisch Diafragmabereik 24 mm brandpuntsafstand: f/3.5 tot f/22 85 mm brandpuntsafstand: f/4.5 tot f/29 Het weergegeven minimale diafragma kan variëren afhankelijk van de grootte van de belichtingstoename die is geselecteerd met de camera.

Lichtmeting Volledig diafragma Maat voor filters/ voorzetlenzen 72 mm (P = 0,75 mm)

Afmetingen Ca. 78 mm maximum diameter × 82 mm (afstand vanaf objectiefbevestigingsvlak van de camera) Gewicht Ca. 465 g Nikon behoudt zich het recht de specificaties van de hardware, zoals beschreven in deze handleiding, te allen tijde zonder voorafgaande kennisgeving te wijzigen.84
