ПОСІБНИК КОРИСТУВАЧА AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

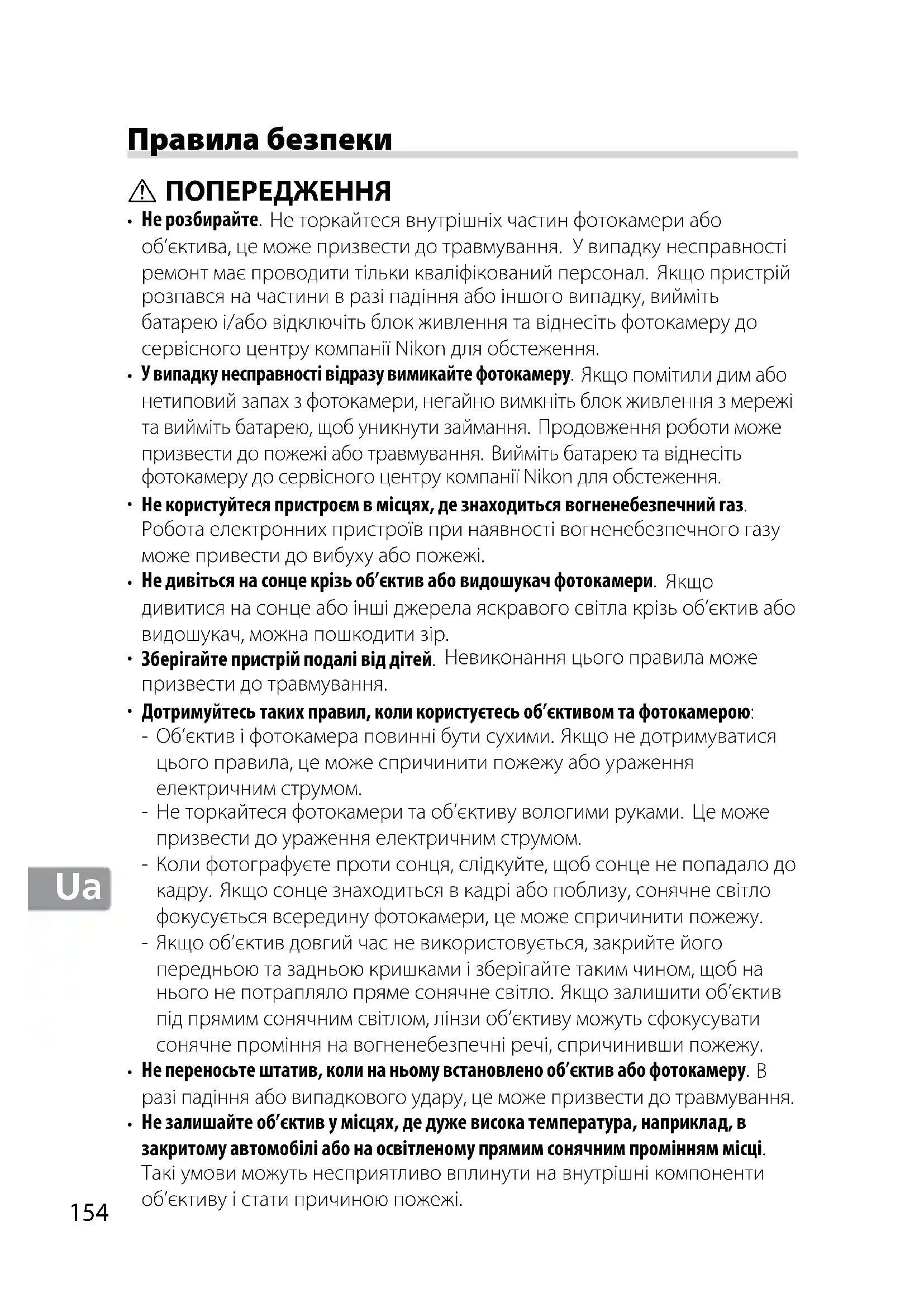

Правила безпеки ПОПЕРЕДЖЕННЯ Не розбирайте. Не торкайтеся внутрішніх частин фотокамери або об’єктива, це може призвести до травмування. У випадку несправності ремонт має проводити тільки кваліфікований персонал. Якщо пристрій розпався на частини в разі падіння або іншого випадку, вийміть батарею і/або відключіть блок живлення та віднесіть фотокамеру до сервісного центру компанії Nikon для обстеження. У випадку несправності відразу вимикайте фотокамеру. Якщо помітили дим або нетиповий запах з фотокамери, негайно вимкніть блок живлення з мережі та вийміть батарею, щоб уникнути займання. Продовження роботи може призвести до пожежі або травмування. Вийміть батарею та віднесіть фотокамеру до сервісного центру компанії Nikon для обстеження. Не користуйтеся пристроєм в місцях, де знаходиться вогненебезпечний газ. Робота електронних пристроїв при наявності вогненебезпечного газу може привести до вибуху або пожежі. Не дивіться на сонце крізь об’єктив або видошукач фотокамери.

дивитися на сонце або інші джерела яскравого світла крізь об’єктив або видошукач, можна пошкодити зір. Зберігайте пристрій подалі від дітей. Невиконання цього правила може призвести до травмування. Дотримуйтесь таких правил, коли користуєтесь об’єктивом та фотокамерою: Об’єктив і фотокамера повинні бути сухими. Якщо не дотримуватися цього правила, це може спричинити пожежу або ураження електричним струмом. Не торкайтеся фотокамери та об’єктиву вологими руками.

призвести до ураження електричним струмом. Коли фотографуєте проти сонця, слідкуйте, щоб сонце не попадало до

Якщо сонце знаходиться в кадрі або поблизу, сонячне світло фокусується всередину фотокамери, це може спричинити пожежу. Якщо об’єктив довгий час не використовується, закрийте його передньою та задньою кришками і зберігайте таким чином, щоб на нього не потрапляло пряме сонячне світло. Якщо залишити об’єктив під прямим сонячним світлом, лінзи об’єктиву можуть сфокусувати сонячне проміння на вогненебезпечні речі, спричинивши пожежу. Не переносьте штатив, коли на ньому встановлено об’єктив або фотокамеру.

разі падіння або випадкового удару, це може призвести до травмування. Не залишайте об’єктив у місцях, де дуже висока температура, наприклад, в закритому автомобілі або на освітленому прямим сонячним промінням місці. Такі умови можуть несприятливо вплинути на внутрішні компоненти об’єктиву і стати причиною пожежі.

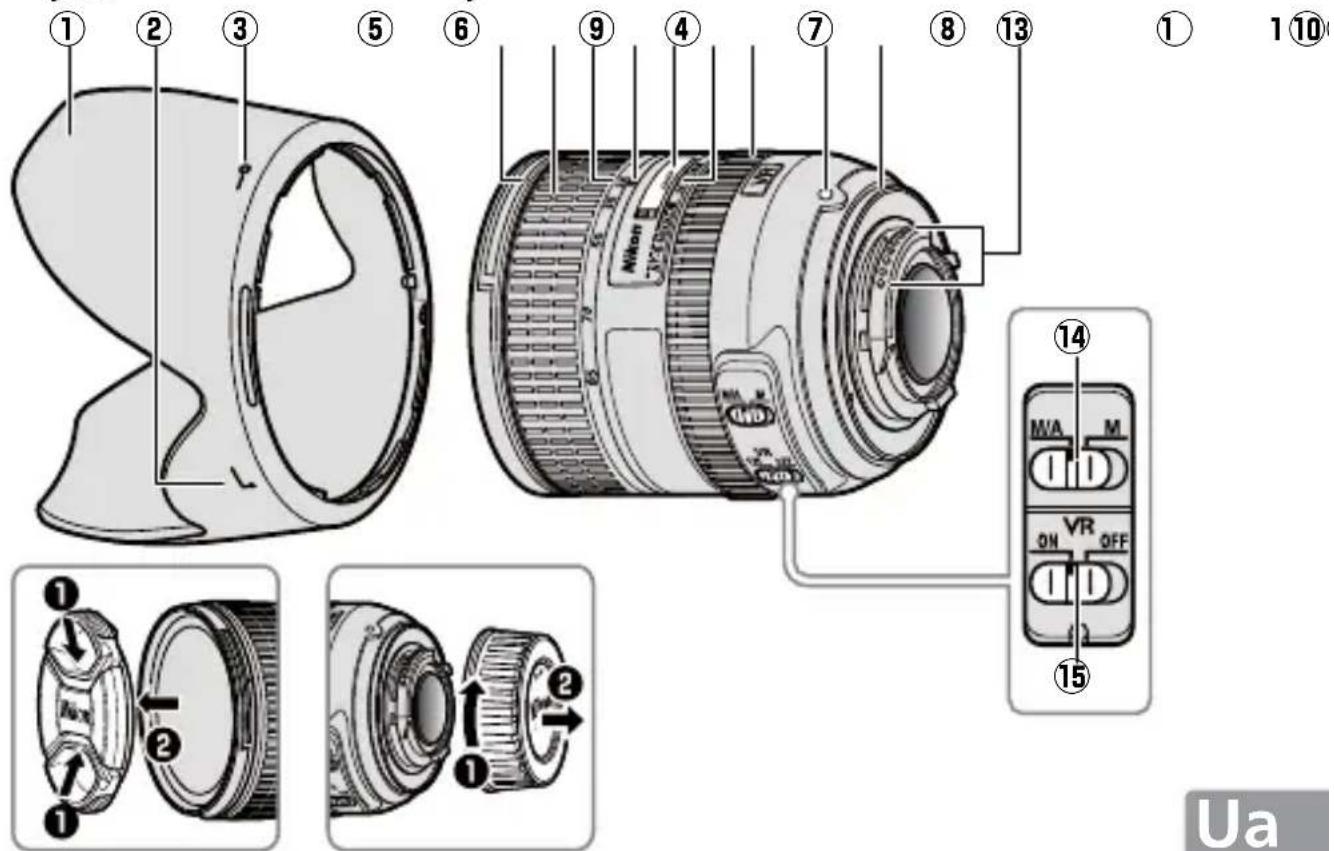

Дякуємо за вибір об’єктиву AF-S NIKKOR 24-85mm f/3.5-4.5G ED VR. Перед використанням приладу уважно прочитайте цю інструкцію та посібник користувача для фотокамери. Примітка: Якщо об’єктив встановлено на цифрову дзеркальну фотокамеру формату DX, наприклад, D7000 або фотокамеру серії D300, кут зору дорівнює 61° – 18° 50′, і фокусна відстань еквівалентна 36 – 127,5 мм (35 мм формату). Будова об’єктиву we ty orui !1!0 !2

!3q q Бленда ............................................159 w Мітка вирівнювання бленди ......................................159

Мітка блокування бленди

• r Мітка кріплення бленди p. 159
• t Кільце масштабування p. 156
• y Шкала фокусної відстані p. 156
• u Мітка фокусної відстані i Індикатор дистанції фокусування o Мітка дистанції фокусування !0 Кільце фокусування p. 157
• !1 Мітка встановлення об’єктива !2 Гумова прокладка для кріплення об’єктива p. 161
• !3 Контакти процесора p. 161
• !4 Перемикач режиму фокусування p. 157
• !5 Перемикач ON/OFF зменшення вібрацій N156 p. 158

Позначкою («») відмічено функції, що підтримуються , позначкою («—») відмічено функції, що не підтримуються. Можуть бути деякі обмеження; див. додаткову інформацію в посібнику користувача для фотокамери.

Режим експозиції (зйомки) Функція

Цифрові дзеркальні фотокамери Nikon формату FX та DX, F6, F5, F100, серія F80, серія F75, серія F65

Серія F4, F90X, серія F90, серія F70

Серія F60, серія F55, серія F50, F-401x, F-401s, F-401

F3AF, F-601, F-501, фотокамери Nikon з ручним наведенням різкості зображення (окрім F-601

Режим експозиції M (ручний) неможливий. Включаючи режим АВТО і програмний режим вибору сюжету (цифрова варіпрограма). Автофокусування. Зменшення вібрацій. Зум і глибина різкості Перед фокусуванням обертайте кільце масштабування, щоб встановити фокусну відстань і скадрувати зображення. Якщо фотокамера пропонує попередній перегляд глибини різкості (зменшення діафрагми), глибину різкості також можна заздалегідь побачити у видошукачі (детальну інформацію див. на стор. 220). Примітка. Майте на увазі, що індикатор дистанції фокусування використовується лише для орієнтовного виміру і може не зовсім точно вказувати відстань до об’єкту, і може, в залежності від глибини різкості або з інших причин, не зображувати символ ∞, коли фотокамера фокусується на віддаленому об’єкті.

Установки діафрагми змінюються під керуванням фотокамери. Зум і максимальне значення діафрагми Зміни зуму можуть змінювати максимальні значення діафрагми на / EV. Проте фотокамера автоматично враховує це при встановленні експозиції, тому ніяких змін в налаштуваннях фотокамери після налаштування зуму робити не треба. Фокусування Підтримуються режими фокусування, перелічені в наступній таблиці (інформацію про режими фокусування фотокамери дивіться в посібнику користувача).

Режим фокусування об’єктиву M/A M Цифрові дзеркальні фотокамери Nikon формату FX та DX, F6, F5, серія F4, F100, F90X, серія F90, серія F80, серія F75, серія F70, серія F65, Pronea 600i, Pronea S

Автофокусування із пріоритетом

фокусування з електронним далекоміром

Ручне фокусування (електронний далекомір працює з усіма фотокамерами, окрім F-601 Серія F60, серія F55, серія F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401 AФ, РФ M/A (автофокусування із пріоритетом ручного фокусування) Щоб сфокусувати фотокамеру, використовуючи автофокусування з пріоритетом ручного фокусування (M/A):

Пересуньте перемикач режиму фокусування в положення M/A.

Сфокусуйте. Якщо потрібно, можна наводити різкість за допомогою повороту кільця фокусування, коли кнопка спуску натиснута наполовину (або якщо фотокамера обладнана кнопкою AF-ON, поки натиснута кнопка AF-ON). Щоб сфокусувати фотокамеру вдруге за допомогою автофокусування, натисніть кнопку спуску наполовину або натисніть кнопку AF-ON ще раз.

Зменшення вібрацій (VR) Функція зменшення вібрацій (VR) зменшує розмиття, спричинене струсами фотокамери, дозволяючи подовшити витримку на чотири стопи в порівнянні зі зйомкою без використання VR (вимірювання компанії Nikon; результати можуть різнитися, багато залежить від вміння і вподобань фотографа та умов зйомки).

доступні такі довгі витримки, це дозволяє фотографувати в багатьох ситуаціях без штативу. Використання перемикача ON/OFF зменшення

Виберіть ON, щоб задіяти зменшення вібрацій. Зменшення вібрацій активується, коли кнопка спуску затвора натиснута наполовину, зменшуючи ефект тремтіння фотокамери для кращого кадрування і фокусування. Виберіть OFF, щоб вимкнути зменшення вібрацій. Використання зменшення вібрацій: примітки Перемістіть перемикач зменшення вібрацій у положення OFF, якщо фотокамера не підтримує зменшення вібрацій (стор. 156). Якщо зменшення вібрацій залишити ввімкненим, це може призвести до більш інтенсивного витрачення заряду елемента живлення, особливо на фотокамерах Pronea 600i. Під час користування зменшенням вібрацій натисніть кнопку спуску затвора наполовину і почекайте, поки зображення у видошукачі стабілізується, потім натисніть кнопку спуску затвора повністю. Якщо використовується зменшення вібрацій, зображення у видошукачі може бути розмитим, якщо відпустити затвор. Це не є несправністю.

Коли фотокамера працює в режимі панорамування, зменшення вібрацій використовується тільки до струсів, що не стосуються осі переміщення панорами (наприклад, якщо фотокамера знімає горизонтальну панораму, зменшення вібрацій застосовується тільки до вертикальних струсів), що дозволяє панорамувати плавно широкою дугою. Не вимикайте фотокамеру і не знімайте об’єктив, поки зменшення вібрацій активне. Якщо відключити живлення під час роботи зменшення вібрацій, об’єктив може тріскотіти при струсах. Це не є несправністю, і може бути виправлено, якщо об’єктив приєднати знову та увімкнути фотокамеру. Якщо фотокамера обладнана вбудованим спалахом, змен- шення вібрацій буде вимкнено, поки спалах заряджається. Щоб отримати довготривалі експозиції, перемістіть перемикач зменшення вібрацій у положення OFF. Вимкніть зменшення вібрацій, коли фотокамера надійно закріплена на штативі, але не вимикайте, коли головка штативу не зафіксована, чи при використанні моноподу.

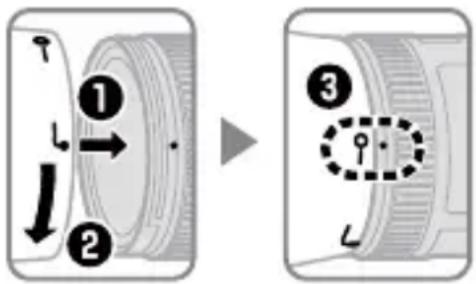

Бленда захищає об’єктив та запобігає розсіяному освітленню, яке може спричинити появу відблисків та ореолів. Сумістіть мітку блокування бленди (—{) з міткою кріплення бленди (L) на об’єктиві (e). Під час приєднання або зняття бленди тримайте її біля поз- начки на корпусі та занадто не притискуйте. Віньєтування може з’явитися через те, що бленда неправильно приєднана. Коли блендою не користуються, її можна перевернути та установити протилежною стороною на об’єктив. Приєднати та зняти перевернену бленду можна, повертаючи та утримуючи її біля мітки блокування (—{).

Вбудовані спалахи Коли використовується вбудований спалах на фотокамерах, обладнаних цим пристроєм, фотографуйте на відстані не менше 0,6 м та зніміть бленду, щоб запобігти віньєтуванню (тінь, що утворює об’єктив, перешкоджає роботі вбудованого спалаху). Екрани фокусування Такі фотокамери підтримують різноманітні екрани фокусування для використання в різних випадках.

: Рекомендовано. {: Ефект віньєтування з’являється у видошукачі (на знімках відсутній). —: Не сумісний з фотокамерою. ( ): Числа в круглих дужках означають поправку експозиції для центрально-зваженого вимірювання. Виберіть «Other screen (Інший екран)» для власного налаштування b6 («Screen comp. (Поправки екрана)»), коли налаштовуєте поправку експозиції для F6; майте на увазі, що з усіма екранами, окрім B або E, буде обрано «Other screen (Інший екран)», навіть якщо поправка експозиції 0. Поправку експозиції для F5 можна налаштовувати за допомогою власного налаштування 18; див. додаткову інформацію в посібнику користувача фотокамери. Порожня клітина: Не використовується з цим об’єктивом. Майте на увазі, екрани типу M можуть використовуватись для мікрофотознімання та для зйомки з близької відстані в масштабі 1 : 1 або більше. Примітка: F5 підтримує матричний метод заміру тільки з екранами фокусування A, B, E, EC-B/EC-E, J та L.

Догляд за об’єктивом Не піднімайте та не тримайте об’єктив або фотокамеру тільки за бленду. Слідкуйте за тим, щоб контакти процесора завжди були чистими. В разі пошкодження гумової прокладки для кріплення об’єктива негайно припиніть користування і зверніться до сервісного центру компанії Nikon за допомогою. Видаляйте пил, пух та ворс з поверхонь об’єктиву за допомогою пристрою для обдування. Щоб видалити відбитки пальців та бруд, користуйтеся м’якою чистою бавовняною тканиною або спеціальними серветками для чищення об’єктивів та невеликою кількістю етанолу або рідини для чищення об’єктивів, витирайте поверхню коловими рухами від центру; будьте обережні, не залишайте розводів і не торкайтеся пальцями скла. Для чищення об’єктиву забороняється користуватися органічними розчинниками, такими як розріджувач для фарб або бензол. Для захисту передньої лінзи об’єктиву використовуйте бленду або NC фільтри. Закривайте об’єктив передньою та задньою кришками перед тим, як покласти його в м’який чохол. Якщо не збираєтесь користуватися об’єктивом довгий термін, зберігайте його в прохолодному сухому місці, щоб запобігти плісняви та корозії. Не зберігайте пристрій під прямим сонячним світлом та поряд з нафталіновими або камфорними засобами проти молі. Утримуйте об’єктив сухим. Корозія внутрішнього механізму може призвести до невідновного пошкодження. Якщо зберігати об’єктив в місцях з високою температурою, це може пошкодити або деформувати компоненти, зроблені з посиленої пластмаси. Додаткове приладдя 72 мм передня кришка з кріпленням затискного типу LC-72 Задня кришка об’єктива LF-4 Байонетна бленда HB-63 М’який чохол для об’єктиву CL-1118

Сумісне приладдя Додаткові 72 мм нагвинчувані фільтри Технічні характеристики Ти п Об’єктив типу G AF-S з вбудованим процесором та байонетом F Фокусна відстань 24 – 85 мм Максимальне значення діафрагми f/3.5 – 4.5 Конструкція 16 елементів в 11 групах (у тому числі 1 елемент зі скла з наднизькою дисперсією (ED) і 3 асферичні елементи об’єктива) Кут зору Плівкові дзеркальні та цифрові дзеркальні фотокамери Nikon формату FX: 84° – 28° 30′ Цифрові дзеркальні фотокамери Nikon формату DX: 61° – 18° 50′ Фотокамери системи IX240: 71° – 22° 50′

Позначено в міліметрах (24, 35, 50, 70, 85) Інформація про

Вихід до фотокамери Масштабування Ручне масштабування за допомогою незалежного кільця масштабування Фокусування Система Nikon Internal Focusing (IF) з автофокусуванням, що керується безшумним ультразвуковим мотором (мотор SWM), та з окремим кільцем фокусування для ручного фокусування Зменшення вібрацій Зміщення об’єктива з використанням voice coil motors (VCMs) Індикатор дистанції фокусування 0,38 м – безкінечність (∞) Мінімальна дистанція фокусування 0,38 м від фокальної площини в усіх положеннях масштабування Кількість пелюсток

7 (майже круглий отвір при повному розкритті) Діафрагма Повністю автоматична

Діапазон діафрагми Фокусна відстань 24 мм: f/3.5 – f/22 Фокусна відстань 85 мм: f/4.5 – f/29 Відображене значення мінімальної діафрагми може бути різним залежно від вибраного на фотокамері кроку корекції експозиції.

Замір Повна діафрагма Розмір фільтра 72 мм (P = 0,75 мм) Габарити Максимальний діаметр прибл. 78 мм × 82 мм (відстань від установного фланця об’єктиву фотокамери) Маса Приблизн. 465 г Компанія Nikon залишає за собою право змінювати характеристики пристрою, розглянуті в цьому посібнику, будь-коли та без попереднього повідомлення.164

βάθος πεδίου Hloubka ostrosti Hĺbka ostrosti Profunzime de câmp Глибина різкості
