AFS NIKKOR 2485mm f3.54.5G ED VR - Fotografický objektív NIKON - Bezplatný návod na obsluhu

Typ produktu	Fotografický objektív AF-S typu G
Značka	Nikon
Model	AF-S NIKKOR 24-85mm f/3.5-4.5G ED VR
Bajonet	Bajonet F Nikon
Ohnisková vzdialenosť	24–85 mm
Maximálna clona	f/3.5–4.5 (mení sa so zoomom)
Minimálna clona	f/22 pri 24 mm, f/29 pri 85 mm
Optická konštrukcia	16 šošoviek v 11 skupinách (vrátane 3 asférických šošoviek a 1 šošovky z ED skla)
Zorný uhol	84° – 28° 30' (FX) / 61° – 18° 50' (DX)
Zaostrovanie	Autofokus pomocou motora SWM (tichý) s trvalým manuálnym zaostrovaním (M/A)
Minimálna zaostrovacia vzdialenosť	0,38 m (pri všetkých ohniskových vzdialenostiach)
Redukcia vibrácií	Áno (VR) – až 4 EV zisku
Clona	7 lamiel (kruhová)
Priemer filtra	72 mm
Rozmery (priemer × dĺžka)	Približne 78 × 82 mm
Hmotnosť	Približne 465 g
Príslušenstvo v balení	Predný kryt LC-72, zadný kryt LF-4, slnečná clona HB-63, mäkké puzdro CL-1118
Údržba	Čistite ofukovačom a mäkkou handričkou namočenou v etanole. Vyhnite sa rozpúšťadlám. Skladujte na suchom mieste.
Bezpečnosť	Nerozoberajte, nepozerajte sa do slnka, uchovávajte mimo dosahu detí.

Často kladené otázky - AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

Aký typ zaostrovania má tento objektív?

Objektív používa motor SWM (Silent Wave Motor) pre autofokus, s režimom M/A (Autofocus s manuálnou prioritou), ktorý umožňuje manuálne upraviť zaostrenie bez opustenia AF.

Ako aktivovať redukciu vibrácií (VR)?

Použite prepínač ON/OFF VR na objektíve. Nastavte ho na ON pre aktiváciu redukcie vibrácií, čo umožňuje až 4-krát pomalšie rýchlosti uzávierky. Na statíve alebo pri dlhých expozíciách ho prepnite na OFF.

Aký je zorný uhol na tele DX?

Na digitálnej zrkadlovke Nikon formát DX (snímač APS-C) je zorný uhol 61° – 18° 50', čo zodpovedá ohniskovej vzdialenosti 36–127,5 mm v prepočte na 24×36.

Aké filtre sú kompatibilné?

Kompatibilné sú skrutkovacie filtre s priemerom 72 mm. Použite NC filter na ochranu prednej šošovky.

Ako čistiť objektív?

Použite ofukovač na odstránenie prachu, potom mäkkú handričku namočenú v etanole alebo čistiacom prostriedku na objektívy. Nikdy nepoužívajte rozpúšťadlá ako benzén. Čistite krúživými pohybmi od stredu smerom von.

Môžem tento objektív použiť so zabudovaným bleskom?

Áno, ale odstráňte slnečnú clonu, aby ste predišli vinetácii. Minimálna vzdialenosť snímania so zabudovaným bleskom je 0,6 m.

Aké fotoaparáty sú kompatibilné s redukciou vibrácií?

VR je kompatibilná s väčšinou digitálnych zrkadloviek Nikon FX a DX, ako aj s filmovými F6, F5, F100 atď. Úplný zoznam nájdete v návode. Na niektorých starších telách (napr. F60) VR nie je podporovaná.

Ako používať režim M/A na zaostrovanie?

Nastavte prepínač zaostrovania na M/A. V režime autofokusu môžete kedykoľvek otáčať zaostrovacím krúžkom na manuálne zaostrenie, aj keď je spúšť stlačená do polovice.

Aká je minimálna zaostrovacia vzdialenosť?

Minimálna vzdialenosť je 0,38 m od roviny snímača, pri všetkých ohniskových vzdialenostiach (24–85 mm).

Ako skladovať objektív pri dlhšom nepoužívaní?

Upevnite predný a zadný kryt, objektív skladujte na chladnom a suchom mieste, chránenom pred priamym slnečným žiarením. Vyhnite sa proti moliam a vysokým teplotám.

NÁVOD NA OBSLUHU AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

Užívatel'ská príručka

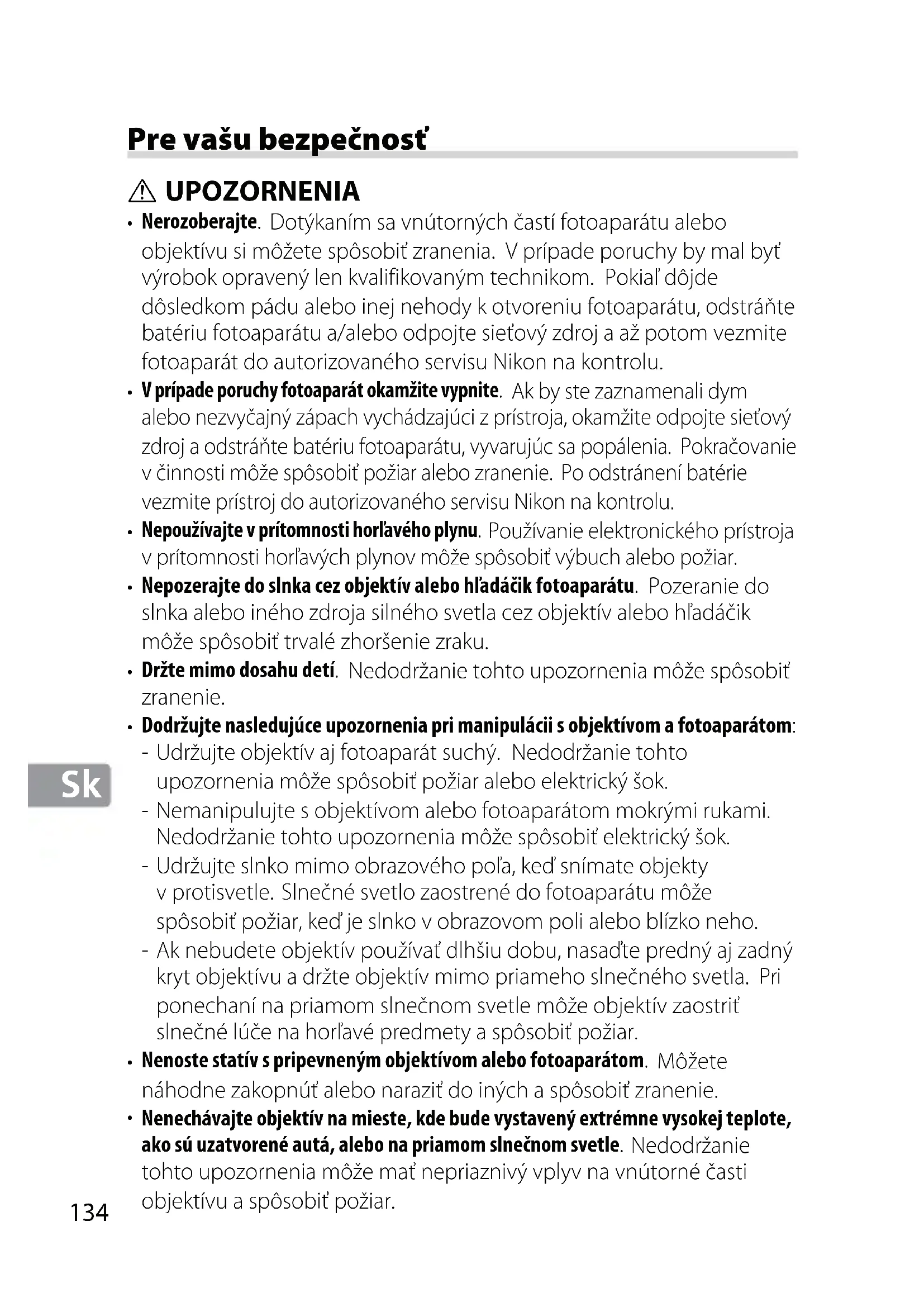

• Nerozoberajte. Dotýkaním sa vnútorných častí fotoaparátu alebo objektívu si môžete spôsobit zranenia. V prípade poruchy by mal byť výrobok opravený len kvalifikovaným technikom. Pokial dôjde dôsledkom pádu alebo inej nehody k otvoreniu fotoaparátu, odstráňte batériu fotoaparátu a/alebo odpojte sietový zdroj a až potom vezmite fotoaparát do autorizovaného servisu Nikon na kontrolu.
• V prípade poruchy fotoaparát okamžite vypnite. Ak by ste zaznamenali dym alebo nezvyčajný zápach vychádzajúci z prístroja, okamžite odpojte sietový zdroj a odstráňte batériu fotoaparátu, vyvarujúc sa popálenia. Pokračovanie v činnosti môže spôsobit požiar alebo zranenie. Po odstránení batérie vezmite prístroj do autorizovaného servisu Nikon na kontrolu.
• Nepoužívajte v prítomnosti horľavého plynu. Používanie elektronického prístroja v prítomnosti horľavých plynov môže spôsobit’ výbuch alebo požiar.
• Nepozerajte do slnka cez objektív alebo hľadáčik fotoaparátu. Pozeranie do slnka alebo iného zdroja silného svetla cez objektív alebo hľadáčik môže spôsobit’ trvalé zhoršenie zraku.
• Držte mimo dosahu detí. Nedodržanie tohto upozornenia môže spôsobit zranenie.
• Dodržujte nasledujúce upozornenia pri manipulácii s objektívom a fotoaparátom:

- Udržujte objektív aj fotoaparát suchý. Nedodržanie tohto upozornenia môže spôsobit požiar alebo elektrický šok.

• Nemanipulujte s objektívom alebo fotoaparátom mokrými rukami. Nedodržanie tohto upozornenia môže spôsobit' elektrický šok.
• Udržujte slnko mimo obrazového poľa, keď snímate objekty v protisvetle. Slnečné svetlo zaostrené do fotoaparátu môže spôsobit požiar, keď je slnko v obrazovom poli alebo blízko neho.
• Ak nebudete objektív používať dlhšiu dobu, nasadťe predný aj zadný kryt objektívu a držte objektív mimo priameho slnečného svetla. Pri ponechaní na priamom slnečnom svetle môže objektív zaostrit’ slnečné lúče na horľavé predmety a spôsobit požiar.

- Nenoste statív s pripevneným objektívom alebo fotoaparátom. Môžete náhodne zakopnút alebo narazit do iných a spôsobit zranenie.

- Nenechávajte objektív na mieste, kde bude vystavený extrémne vysokej teplote, ako sú uzatvorené autá, alebo na priamom slnečnom svetle. Nedodržanie tohto upozornenia môže mať nepriaznivý vplyv na vnútorné časti objektívu a spôsobit požiar.

Ďakujeme, že ste si kúpili objektív AF-S NIKKOR 24-85mm f/3.5-4.5G ED VR. Pred použitím tohto výrobku si pozorne prečítajte tieto inštrukcie a príručku k fotoaparátu.

Pamätajte: Ak je tento objektív upevnený na digitálnej jednookej zrkadlovke formátu DX, ako je D7000 alebo na fotoaparátoch radu D300, má obrazový uhol 61° – 18° 50' a ohniskovú vzdialenost' ekvivalentnú k 36 – 127,5 mm (35 mm formát).

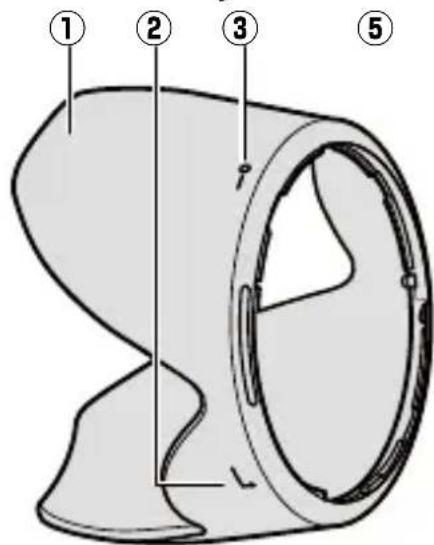

Časti objektívu

① Slnečná clona objektívu .....139
② Značka pre nasadenie slnečnej clony objektívu...139
③ Značka aretovanej polohy slnečnej clony objektívu...139
④ Upevňovacia značka slnečnej clony objektívu...139
⑤ Krúžok transfokátora .....136
⑥ Stupnica ohniskových vzdialeností......136
⑦ Značka na stupnici ohniskových vzdialeností

⑧ Indikátor zaostrenej vzdialenosti
⑨ Značka zaostrenej vzdialenosti
⑩ Zaostrovací krúžok .....137
⑪ Upevňovacia značka objektívu
⑫ Gumené tesnenie bajonetu objektívu....141
⑬ Kontakty procesora......141
⑭ Volič režimov zaostrovania...137
⑮ Prepínač stabilizácie obrazu ZAP/VYP....138

Kompatibilita

Kontrolné značky („√“) indikujú podporované funkcie, značky („—“) označujú nepodporované funkcie. Môžu existovať určité obmedzenia; detailné informácie pozri v príručke k fotoaparátu.

Fotoaparát	Režim expozície (snímanie) Funkcia
	P^2	S	A	M	A^3	VRF^4
Digitálne jednooké zrkadlovky Nikon formátu FX a DX, F6, F5, F100, séria F80, séria F75, séria F65	✓	✓	✓	✓	✓	✓
Pronea 600i, Pronea S^1	✓	✓	✓	✓	✓	—
Séria F4, F90X, séria F90, séria F70	✓	✓	—	—	✓	—
Séria F60, séria F55, séria F50, F-401x, F-401s, F-401	✓	✓	✓	✓	—	—
F-801s, F-801, F-601 M	✓	✓	—	—	—	—
F3AF, F-601, F-501, fotoaparáty Nikon MF (okrem modelu F-601M)	—

1 Režim expozície M (manuálne) nie je k dispozícii.

4 Stabilizácia obrazu.

Sk

■ Priblíženie a híbka ostrosti

Pred zaostrením otočte krúžkom transfokátora, nastavte ohniskovú vzdialenost' a určite výrez fotografie. Ak fotoaparát ponúka kontrolu híbky ostrosti (zaclonit), híbku ostrosti môžete kontrolovať aj v hľadáčiku (viac informácií na strane 220).

Poznámka: Pamätajte, že indikátor zaostrenej vzdialenosti je myslený len ako orientačná pomôcka a nemusí presne ukazovať vzdialenosť objektu a nemusí vzhľadom na hĺbku ostrosti a iné faktory ukazovať ∞, ked’je fotoaparát zaostrený na vzdialený objekt.

Clona

Clona sa reguluje pomocou ovládania fotoaparátu.

Priblíženie a svetelnost'

Zmena priblíženia môže menit svetelnost až do 23 kroku EV. Fotoaparát to berie do úvahy automaticky pri nastavovaní expozície a nie je potrebná žiadna zmena nastavenia fotoaparátu v súvislosti so zmenou priblíženia.

■ Zaostrovanie

Podporované režimy zaostrenia sú zobrazené v nasledujúcej tabul'ke (pre d'alšie informácie o režimoch zaostrovania si pozrite príručku fotoaparátu).

Fotoaparát	Režim zaostrovania fotoaparátu	Režim zaostrovania objektívu
		M/AM
Digitálne jednooké zrkadlovky Nikon formátu FX a DX, F6, F5, séria F4, F100, F90X, séria F90, séria F80, séria F75, séria F70, séria F65, Pronea 600i, Pronea S	Automatické zaostrovanie	Automatické zaostrovanie s možnosťou manuálneho doostrenia	Manuálne zaostrenie s elektronickým dial’komerom
	MF	Manuálne zaostrenie (elektronický dial’komer použitelný so všetkými fotoaparátmi s výnimkou F-601M)
Séria F60, séria F55, séria F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401	Automatické zaostrovanie, MF

Režim M/A (automatické zaostrovanie s možnostou manuálneho doostrenia)

Zaostrite pomocou automatického zaostrovania s možnostou manuálneho doostrenia (M/A):

1 Posuňte volič režimov zaostrovania objektívu do pozície M/A.
2 Zaostrite.

Ak si želáte, automatické zaostrenie môže byť skorigované točením zaostrovacieho krúžku objektívu, kým je tlačidlo spúšte stlačené do polovice (alebo, ak je fotoaparát vybavený tlačidlom AF-ON, kým je stlačené tlačidlo AF-ON). Na opätovné zaostrenie pomocou automatického zaostrovania stlačte tlačidlo spúšte do polovice alebo znovu stlačte tlačidlo AF-ON.

■ Stabilizácia obrazu (VR)

Stabilizácia obrazu (VR) redukuje rozmazanie spôsobené chvením fotoaparátu, umožňujúc predlíženie času uzávierky až o 4 EV oproti prípadu bez použitia stabilizácie obrazu (podÍa testovania spoločnosti Nikon; účinky sa líšia v závislosti od fotografa a podmienok snímania). Toto zvyšuje rozsah časov uzávierky, ktoré sú k dispozícii, a umožňuje fotografovanie z ruky, bez statívu, v širokej škále situácií.

Použitie prepínača stabilizácie obrazu ZAP/VYP

Vyberte ON na aktiváciu stabilizácie obrazu. Ak je tlačidlo spúšte stlačené do polovice, aktivuje sa stabilizácia obrazu, čím sa redukujú účinky chvenia fotoaparátu a zlepšuje sa zaostrovanie.

Vyberte OFF na vypnutie stabilizácie obrazu.

Použitie stabilizácie obrazu: Poznámky

• Prepínač stabilizácie obrazu posuňte do polohy OFF, ak fotoaparát nepodporuje funkciu stabilizácie obrazu (str. 136). Ponechanie zapnutej funkcie stabilizácie obrazu môže do značnej miery spôsobit vybitie batérie, obzvlášt v prípade fotoaparátov Pronea 600i.
• Ak chcete použit stabilizáciu obrazu, stlačte tlačidlo spúšte do polovice a počkajte, kým sa obrázok v hľadáčiku stabilizuje, než tlačidlo spúšte stlačíte úplne nadol.

• Ak je stabilizácia obrazu aktívna, obrázok v hľadáčiku môže byť po uvolnení spúšte rozmazaný. To neznamená poruchu.

• Ak fotoaparátom panorámujete, stabilizácia obrazu sa aplikuje len na pohyb, ktorý nie je súčastou panorámovania (napríklad, ak fotoaparát panorámuje horizontálne, stabilizácia obrazu sa aplikuje len na vertikálne chvenie), na ul'ahčenie panorámujte fotoaparátom plynule v širokom oblúku.

• Ak je stabilizácia obrazu aktívna, nevypínajte fotoaparát, ani neodstraňujte objektív. Ak sa preruší napájanie objektívu pri zapnutej stabilizácii obrazu, objektív môže pri pohybe hrkať. To neznamená poruchu, odstránite to opätovným pripevnením objektívu a zapnutím fotoaparátu.
• Ak má fotoaparát vstavaný blesk, stabilizácia obrazu sa deaktivuje, kým sa blesk nabíja.
• Pri dlhých expozíciách posuňte prepínač stabilizácie obrazu do polohy OFF.
• Vypnite stabilizáciu obrazu, ked'je fotoaparát upevnený na statíve, ale nechajte ju zapnutú, ked'hlava statívu nie je zaaretovaná, alebo ked'používate monopod.

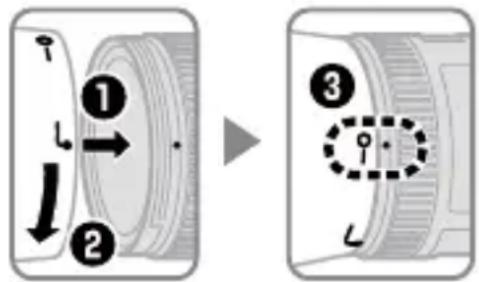

■ Slnečná clona objektívu

Slnečná clona chráni objektív a blokuje rozptýlené svetlo, ktoré by inak mohlo spôsobit' závoj alebo reflexy.

Zarovnajte značku aretovanej polohy slnečnej clony objektívu (—○) s upevňovacou značkou slnečnej clony objektívu (●) na objektíve (3).

Ak nasadzujete alebo odstraňujete slnečnú clonu, držte ju blízko značky na jej tele a vystríhajte sa príliš tesného zovretia. Ak nie je clona správne nasadená, mohla by spôsobit vinetáciu.

Slnečnú clonu možno otočit' a upevnit' na objektív, ked' sa nepoužíva. Ked' je slnečná clona otočená, možno ju nasadit' a odstránit' točením, držiac ju tesne pri značke aretovanej polohy (—O).

Ak používate vstavaný blesk na fotoaparátoch vybavených vstavanou zábleskovou jednotkou, snímajte v rozsahu 0,6 m alebo viac a odstráňte slnečnú clonu, aby ste zabránili vinetácii (tiene spôsobené zatienením vstavaného blesku okrajom objektívu).

■ Zaostrovacie matnice

Nasledujúce fotoaparáty podporujú rôzne zaostrovacie matnice pre použitie v rôznych situáciách.

Fotoaparát\Ponuka

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

—

—

◎

◎

◎

◎

F5+DP-30

◎

◎

◎

◎

◎

◎

○

F5+DA-30

(+0,5)

◎

◎

◎

◎

(+0,5)

○

◎: Odporúčané.

O: Vinetácia viditelná v hľadáčiku (snímky nie sú ovplyvnené).

—: Nekompatibilné s fotoaparátom.

( ): Údaje v zátvorkách udávajú korekciu expozície pre meranie so zdôrazneným stredom. Vyberte "Other screen (Iná matnica)" pre Používatel'ské nastavenia b6 ("Screen comp. (Matnica korekcie)"), ked' upravujete korekciu expozície pre F6; pamätajte, že ak používate iné matnice, ako je typ B alebo E, musíte vybrat 'Other screen (Iná matnica)", dokonca aj ked' je korekcia expozície 0. Korekciu expozície pre F5 možno upravit pomocou Používatel'ských nastavení 18; detailné informácie v príručke k fotoaparátu.

Prázdne políčko: Nevhodné na použitie s týmto objektívom. Pamätajte však, že matnicu typu M možno použit na mikrofotografie a makrofotografie pri zväčšení 1 : 1 alebo vyššom.

Pamätajte: F5 podporuje maticové meranie expozície len s matnicami typu A, B, E, EC-B/EC-E, J a L.

■ Ošetrovanie objektívu

• Nedvíhajte alebo nedržte objektív alebo fotoaparát len za slnečnú clonu objektívu.
• Udržujte kontakty procesora čisté.
• Ak by sa gumené tesnenie bajonetu objektívu poškodilo, okamžite prestaňte objektív používať a nechajte ho opravit v autorizovanom servise Nikon.
• Použite ofukovací balónik na odstránenie prachu z povrchu objektívu. Na odstránenie špiny a odtlačkov prstov použite trochu etanolu alebo čističa na jemnú bavlnenú handričku, alebo čistiaci obrúsok na objektív a čistite ho krúživým pohybom smerom zo stredu k okrajom, dbajúc na to, aby ste nezanechali šmuhy alebo sa nedotkli skla prstami.
• Nikdy nepoužívajte na čistenie objektívu organické rozpúšťadlá, ako sú riedidlá na farby alebo benzén.
• Slnečnú clonu objektívu alebo neutrálne šedé filtre možno použit na ochranu predného prvku objektívu.
• Pred vložením objektívu do mäkkého puzdra nasad'te predný a zadný kryt.
• Ak sa objektív nebude používať dlhšiu dobu, skladujte ho na chladnom a suchom mieste, aby ste zabránili usádzaniu plesní a hrdzi. Neskladujte ho na priamom slnečnom svetle alebo spolu s naftalínovými alebo gáfrovými guličkami proti moliam.
• Udržujte objektív suchý. Hrdzavenie vnútorného mechanizmu môže spôsobit' trvalé poškodenie.
• Ponechanie objektívu na miestach s mimoriadne vysokou teplotou by mohlo spôsobit' poškodenie alebo zošúverenie plastových častí.

■ Dodané príslušenstvo

• 72 mm zacvakávací predný kryt objektívu LC-72
  • Zadný kryt objektívu LF-4
  • Bajonetové tienidlo HB-63
  • Mäkké puzdro na objektív CL-1118

■ Kompatibilné príslušenstvo

Typ Typ objektívu G	AF-S so zabudovaným procesorom a bajonetom Nikon F
Ohnisková vzdialenost'	24 – 85 mm
Svetelnost'f/3,5 – 4,5
Konštrukcia objektívu	16 prvkov v 11 skupinách (vrátane jedného prvku ED a 3 asférických šošoviek)
Obrazový uhol Jednooké kinofilmové zrkadlovky Nikon SLR a digitálne jednooké zrkadlovky Nikon formátu FX: 84° – 28° 30'• Digitálne jednooké zrkadlovky Nikon formátu DX: 61° – 18° 50'• Fotoaparáty IX240 system: 71° – 22° 50'
Stupnica ohniskových vzdialeností	Stupňované v milimetroch (24, 35, 50, 70, 85)
Informácia o vzdialenosti	Prenášaná do fotoaparátu
Priblíženie Manuálne	priblíženie pomocou nezávislého krúžku transfokátora
Zaostrovanie	Internal Focusing (IF) System Nikons automatickým zaostrovaním riadeným pomocou ultrazvukového zaostrovacieho motora Silent Wave Motor a separátneho zaostrovacieho krúžku pre manuálne zaostrovanie
Stabilizácia obrazu	Optická s použitím voice coil motors (VCMs)
Indikátor zaostrenej vzdialenosti	0,38 m po nekonečno ( )
Najkratšia zaostritelná vzdialenost'	0,38 m od roviny ostrosti pri všetkých polohách transfokátora
Clonové segmenty 7 (okrúhly otvor clony)
Clona Plne automatická
Clonový rozsah 24 mm	ohnisková vzdialenost: f/3,5 po f/22• 85 mm ohnisková vzdialenost: f/4,5 po f/29Zobrazená minimálna clona sa môže menit'v závislosti od veľkosti prírastku expozíciezvoleného v tomto fotoaparáte.
Meranie Pri plne otvorenej clone
Priemer filtrového závitu	72 mm (P = 0,75 mm)
Rozmery Približne 78	mm maximálny priemer × 82 mm(vzdialenost' od upevňovacej príruby objektívu fotoaparátu)
Hmotnost' Približne 465 g

Nikon si vyhradzuje právo menit špecifikácie hardvéru popísanom v tejto príručke kedykol'vek a bez predchádzajúceho upozornenia.

Sk

• Na rozdiel od ostatných objektivov, ohniškova vzdielenost
