AFS NIKKOR 2485mm f3.54.5G ED VR - Объектив фотоаппарата NIKON - Бесплатное руководство пользователя

Характеристика	Детали
Тип объектива	Стандартный зум
Фокусное расстояние	24-85 мм
Максимальная диафрагма	f/3.5-4.5
Оптическая конструкция	15 элементов в 11 группах
Особые элементы	ED (сверхнизкая дисперсия), асферические
Стабилизация изображения	VR (снижение вибраций)
Минимальное расстояние фокусировки	0,38 м
Диаметр фильтра	67 мм
Размеры	Прибл. 83 x 94 мм
Вес	Прибл. 500 г
Совместимость	Крепление Nikon F (FX и DX)
Рекомендуемое использование	Пейзажная, портретная, туристическая фотография
Обслуживание	Чистить мягкой тканью, избегать агрессивных химикатов
Безопасность	Избегать ударов и экстремальных температур
Общая информация	Гарантия производителя, включены аксессуары (крышка, бленда)

Часто задаваемые вопросы - AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

Какой тип крепления используется в объективе NIKON AFS NIKKOR 24-85mm f/3.5-4.5G ED VR?

Объектив использует крепление Nikon F.

Совместим ли объектив с полнокадровыми камерами?

Да, этот объектив совместим с полнокадровыми камерами (FX) и камерами формата DX.

Как включить стабилизацию изображения (VR) на этом объективе?

Стабилизация изображения (VR) включается автоматически, когда объектив установлен на совместимую камеру. Убедитесь, что переключатель VR находится в положении "ON".

Какие специальные оптические элементы есть в этом объективе?

Этот объектив включает элементы из стекла ED (сверхнизкая дисперсия) для минимизации хроматической аберрации и улучшения качества изображения.

Какое минимальное расстояние фокусировки у объектива?

Минимальное расстояние фокусировки составляет 0,38 м.

Является ли этот объектив влагозащищённым?

Этот объектив не специально разработан для защиты от непогоды, рекомендуется использовать его с осторожностью в сложных условиях.

Какова максимальная диафрагма этого объектива?

Максимальная диафрагма этого объектива составляет f/3.5 при 24 мм и f/4.5 при 85 мм.

Как чистить линзу объектива?

Используйте воздуходувку для удаления пыли, затем аккуратно протрите линзу мягкой микрофибровой тканью и средством для чистки линз.

Поставляется ли объектив с защитной крышкой?

Да, объектив обычно поставляется с передней и задней крышками для защиты линз.

Как вручную настроить фокусировку?

Для ручной настройки фокуса переключитесь в режим ручной фокусировки (M) на объективе и поверните кольцо фокусировки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

Руководство пользователя

Gebruikshandleiding

Manual do utilizador

Manual do usuário

Manuale d'uso

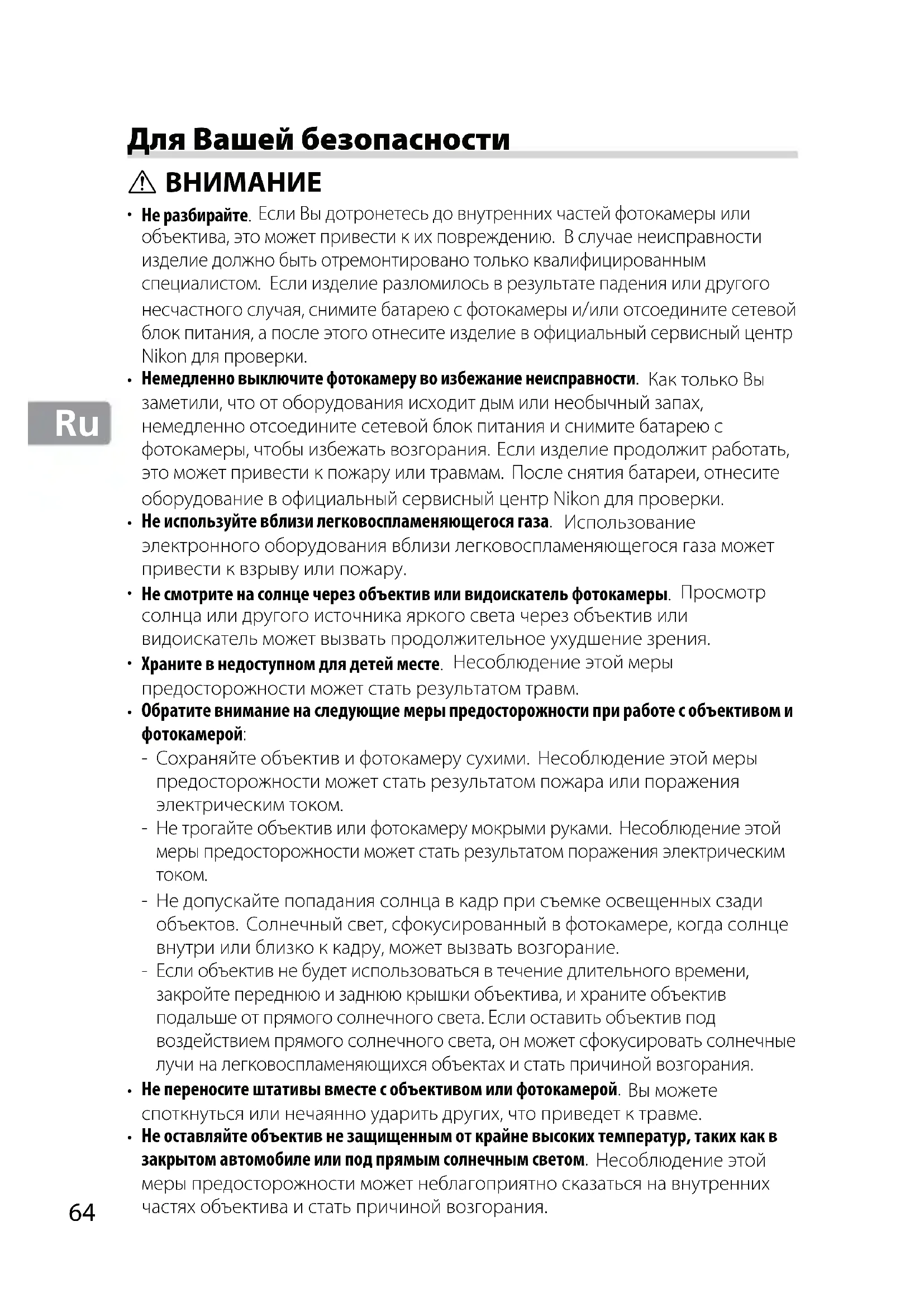

Для Вашей безопасности

⚠️ ВНИМАНИЕ

• Не разбирайте. Если Вы дотронетесь до внутренних частей фотокамеры или объектива, это может привести к их повреждению. В случае неисправности изделие должно быть отремонтировано только квалифицированным специалистом. Если изделие разломилось в результате падения или другого несчастного случая, снимите батарею с фотокамеры и/или отсоедините сетевой блок питания, а после этого отнесите изделие в официальный сервисный центр Nikon для проверки.
• Немедленно выключите фотокамеру во избежание неисправности. Как только Вы заметили, что от оборудования исходит дым или необычный запах, немедленно отсоедините сетевой блок питания и снимите батарею с фотокамеры, чтобы избежать возгорания. Если изделие продолжит работать, это может привести к пожару или травмам. После снятия батареи, отнесите оборудование в официальный сервисный центр Nikon для проверки.
• Не используйте вблизи легковоспламеняющегося газа. Использование электронного оборудования вблизи легковоспламеняющегося газа может привести к взрыву или пожару.
• Не смотрите на солнце через объектив или видоискатель фотокамеры. Просмотр солнца или другого источника яркого света через объектив или видоискатель может вызвать продолжительное ухудшение зрения.
• Храните в недоступном для детей месте. Несоблюдение этой меры предосторожности может стать результатом травм.

• Обратите внимание на следующие меры предосторожности при работе с объективом и фотокамерой:

• Сохраняйте объектив и фотокамеру сухими. Несоблюдение этой меры предосторожности может стать результатом пожара или поражения электрическим током.

• Не трогайте объектив или фотокамеру мокрыми руками. Несоблюдение этой меры предосторожности может стать результатом поражения электрическим током.
• Не допускайте попадания солнца в кадр при съемке освещенных сзади объектов. Солнечный свет, сфокусированный в фотокамере, когда солнце внутри или близко к кадру, может вызвать возгорание.
• Если объектив не будет использоваться в течение длительного времени, закройте переднюю и заднюю крышки объектива, и храните объектив подальше от прямого солнечного света. Если оставить объектив под воздействием прямого солнечного света, он может сфокусировать солнечные лучи на легковоспламеняющихся объектах и стать причиной возгорания.

- Не переносите штативы вместе с объективом или фотокамерой. Вы можете споткнуться или нечаянно ударить других, что приведет к травме.

- Не оставляйте объектив не защищенным от крайне высоких температур, таких как в закрытом автомобиле или под прямым солнечным светом. Несоблюдение этой меры предосторожности может неблагоприятно сказаться на внутренних частях объектива и стать причиной возгорания.

Благодарим за приобретение объектива AF-S NIKKOR 24-85 мм f/3,5-4,5G ED VR. Перед использованием данного продукта внимательно прочтите обе инструкции и руководство по использованию фотокамеры.

Примечание: При установке на цифровую зеркальную фотокамеру формата DX, такую как D7000 или фотокамеры серии D300, этот объектив имеет угол зрения 61° – 18° 50' и фокусное расстояние, эквивалентное 36 – 127,5 мм (формат 35 мм).

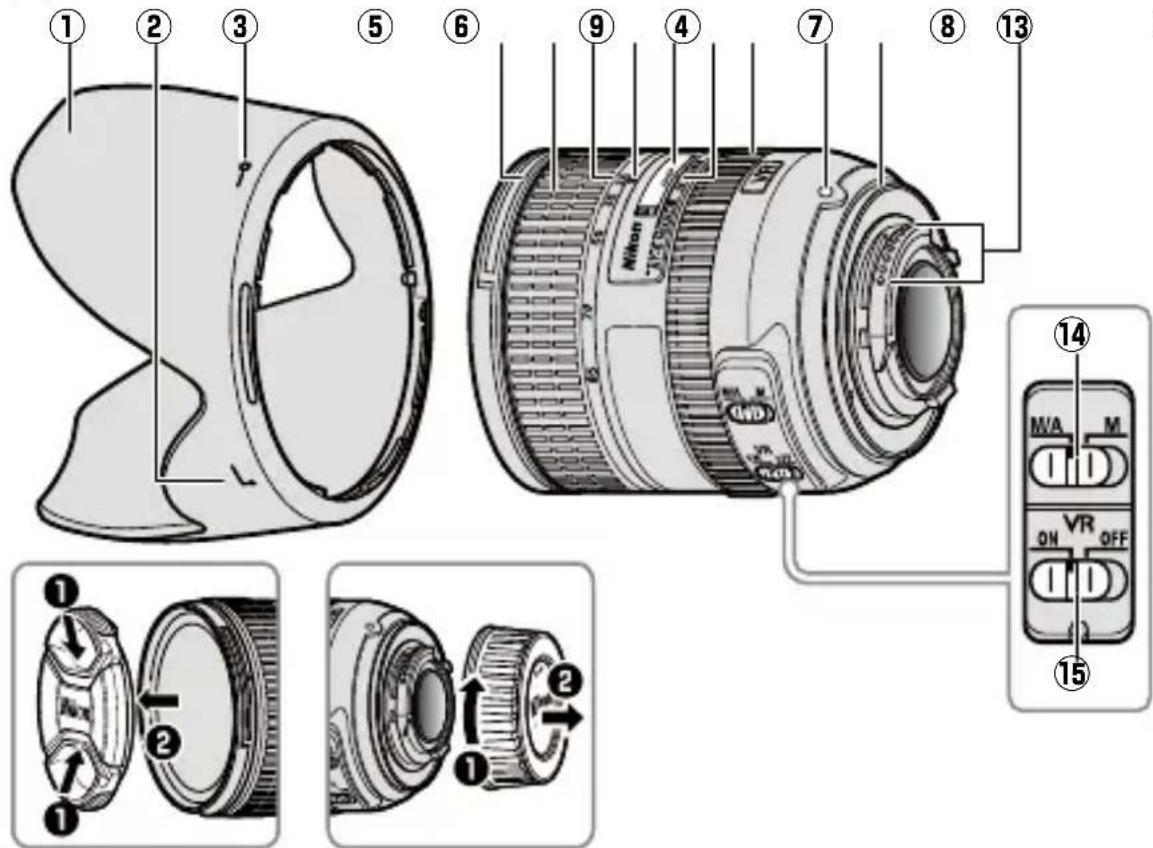

■ Детали объектива

① Бленда 69
② Метка установки бленды .... 69
③ Метка закрепления бленды ....69
④ Метка крепления бленды ... 69
⑤ Кольцо зуммирования...... 66
⑥ Шкала фокусного расстояния......66
⑦ Метка фокусного расстояния
⑧ Индикатор расстояния фокусировки

⑨ Метка расстояния фокусировки
⑩ Кольцо фокуса 67
⑪ Метка установки объектива
⑫ Резиновая прокладка крепления объектива .....71
⑬ Контакты микропроцессора...71
⑭ Переключатель режима фокусировки......67
⑮ Переключатель подавления вибраций ВКЛ./ВЫКЛ. ..... 68

Совместимость

«Галочка» («✓») указывает на поддерживаемые характеристики, «тире» («—») указывает на характеристики, которые не поддерживаются. Могут применяться некоторые ограничения; см. руководство фотокамеры для получения дополнительной информации.

Фотокамера	Режим (съемки)экспозиции Функция
	P^2	S	A	M	A^3	VRF^4
Цифровые зеркальные фотокамеры Nikon формата FX иформата DX, F6, F5, F100, Серия F80, Серия F75, Серия F65	√	√	√	√	√	√
Pronea 600i, Pronea S^1	√	√	√	√	√	—
Серия F4, F90X, Серия F90, Серия F70	√	√	—	—	√	—
Серия F60, Серия F55, Серия F50, F-401x, F-401s, F-401	√	√	√	√	—	—
F-801s, F-801, F-601 м	√	√	—	—	—	—
F3AF, F-601, F-501, камеры Nikon MF (кроме F-601м) —

1 Режим «экспозиции» М (ручной) не доступен.

2 Включая режимы «автоматический» и «сюжетный» (цифровая варипрограмма).

3 Автофокусировка.

4 Подавление вибраций.

■ Масштаб и глубина резко изображаемого пространства

Перед фокусировкой, поверните кольцо зуммирования, чтобы настроить фокусное расстояние и навести кадр. Если фотокамера предлагает предварительный просмотр (затемняется), глубину резко изображаемого пространства можно просмотреть через видоискатель (см. стр. 220 для получения дополнительной информации).

Примечание: Имейте в виду, что индикатор расстояния фокусировки служит только в качестве подсказки и может показывать не точное расстояние до объекта, и, из-за глубины резко изображаемого пространства или других факторов, может не показать ∞, если фотокамера сфокусировалась на отдаленном объекте.

■ Диафрагма

Диафрагма настраивается с помощью кнопок управления фотокамерой.

Масштаб и максимальная диафрагма

Изменение масштаба может изменить максимальную диафрагму до ^2/_3 EV. Фотокамера автоматически принимает это во внимание во время настройки экспозиции, и для последующей настройки масштаба дальнейшее изменение настроек фотокамеры не требуется.

Фокусировка

Поддерживаемые режимы фокусировки представлены в ни- жеследующей таблице (для получения дополнительной инфор- мации о режимах фокусировки см. руководство к фотокамере).

Фотокамера	Режим фокусировки фотокамеры	Режим фокусировки объектива
		М/А М
Цифровые зеркальные фотокамерыNikon формата FX и формата DX, F6, F5, Серия F4, F100, F90X, Серия F90, Серия F80, Серия F75, Серия F70, Серия F65,Pronea 600i, Pronea S	АФ	Автофокусировка с ручной донастройкой	Ручная фокусировка с электронным дальномером
	РФ	Ручная фокусировка(электронный дальномер доступен со всеми фотокамерами, кроме F-601м)
Серия F60, Серия F55, Серия F50,F-801s, F-801, F-601м, F-401x, F-401s,F-401	АФ, РФ

М/А (Автофокусировка с ручной донастройкой)

Чтобы сфокусироваться, используя автофокусировку с ручной донастройкой (М/А):

1 Передвиньте переключатель режима фокусировки объектива на М/А.
2 Фокусировка.

При необходимости, автофокусировку можно переключить, повернув кольцо фокусировки объектива, в то время, как спусковая кнопка затвора нажата на половину (или, если фотокамера оснащена кнопкой AF-ON, пока нажата эта кнопка). Чтобы произвести перефокусировку, нажмите спусковую кнопку затвора на половину или снова нажмите кнопку AF-ON.

■ Подавление вибраций (VR)

Подавление вибраций (VR) уменьшает смазывание, вызванное дрожанием фотокамеры, позволяя сократить выдержку на четыре ступени (измерения Nikon; результаты зависят от фотографа и условий съемки). Это увеличивает диапазон доступной выдержки и позволяет использовать ручную фотосъемку без штатива в различных ситуациях.

Использование переключателя подавления вибраций ВКЛ./ВЫКЛ.

ON VR OFF

Выберите ON (ВКЛ.) чтобы включить подавление вибраций. Подавление вибраций включается, когда спусковая кнопка затвора нажата наполовину, уменьшает эффект дрожания фотокамеры, что улучшает кадрирование и фокусировку.

Выберите OFF (ВЫКЛ.) чтобы выключить подавление вибраций.

Использование подавления вибраций: Примечания

• Переведите переключатель подавления вибраций в положение OFF, если фотокамера не поддерживает подавление вибраций (стр. 66). Постоянное включение подавления вибраций значительно увеличивает расход заряда батареи, особенно на фотокамерах Pronea 600i.
- При использовании подавления вибраций нажмите спусковую кнопку затвора наполовину и перед тем как нажать спусковую кнопку затвора полностью, дождитесь, пока изображение в видоискателе стабилизируется.
- Если подавление вибраций активно, изображение в видоискателе может смазаться после опускания затвора. Это не является неисправностью.

• Во время панорамирования фотокамерой подавление вибраций применяется только к движению, которое не является частью панорамирования (например, при горизонтальном панорамировании, подавление вибраций будет применено только к вертикальному дрожанию), при этом упрощается мягкое панорамирование фотокамерой по широкой дуге.
• Не выключайте фотокамеру и не снимайте объектив во время работы подавления вибраций. Если отсоединить питание объектива во время работы подавления вибраций, во время тряски объектив может дребезжать. Это не является неисправностью, для устранения дребезжания следует повторно подсоединить объектив и включить фотокамеру.
• Если фотокамера оборудована встроенной вспышкой, подавление вибраций будет заблокировано во время зарядки вспышки.
• Сдвиньте переключатель подавления вибраций в положение OFF для длительных экспозиций.
• Выключите подавление вибраций если фотокамера надежно установлена на штативе, но оставьте его включенным, если головка штатива закреплена ненадежно или используется монопод.

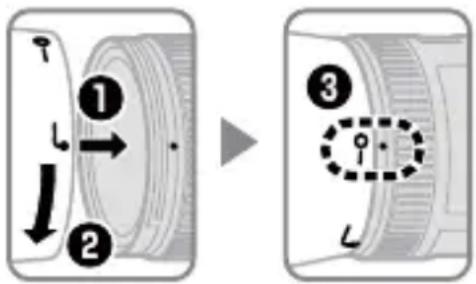

■ Бленда

Бленда защищает объектив и блокирует прямые лучи, которые могут стать причиной бликов и двоения изображения.

① i ② ③

Выровняйте метку закрепления бленды (—○) с меткой крепления бленды (●) на объективе (③).

Присоединяя или снимая бленду, удерживайте ее рядом со знаком ли не затягивайте ее слишком туго. Если бленда не правильно прикреплена, это может вызвать виньетирование.

Бленду можно переворачивать и устанавливать на объектив только когда он не используется. Когда бленда перевернута, ее можно присоединить или снять, повернув ее, удерживая возле метки фиксации (—○).

■ Встроенные вспышки

При использовании встроенной вспышки на фотокамерах, оборудованных такой вспышкой, снимайте на расстоянии 0,6 м или более и снимите бленду объектива, чтобы избежать виньетирования (теней, образующихся там, где край объектива затемняет вспышку).

■ Фокусировочные экраны

Следующие фотокамеры поддерживают разнообразные фокусировочные экраны для использования в различных ситуациях.

Фотокамера\Экран

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

—

—

◎

◎

◎

◎

F5+DP-30

◎

◎

◎

◎

◎

◎

○

F5+DA-30

(+0,5)

◎

◎

◎

◎

(+0,5)

○

◎: Рекомендуется.
О: Виньетирование видно через видоискатель (на фотографиях не отображается).
—: Не совместим с фотокамерой.
( ): Цифры в скобках передают коррекцию экспозиции для центровзвешенного замера экспозиции. Выберите «Other screen (Другой экран)» для Пользовательской Настройки b6 («Screen сопр. (Экран комп.)»), при настройке коррекции экспозиции для F6; обратите внимание на то, что для экранов кроме В и Е, должен быть выбран «Other screen (Другой экран)», даже если значение коррекции экспозиции равно 0. Коррекция экспозиции для F5 может быть настроена, используя Пользовательскую Настройку 18; см. руководство фотокамеры для получения дополнительной информации.
Пустая ячейка: Не подходит для использования с данным объективом.
Обратите внимание, что экраны типа М могут так же использоваться для микрофотографирования и макро фотографий при увеличении 1 : 1 или выше.

Примечание: F5 поддерживает фокусировочные экраны только с матричным замером A, B, E, EC-B/EC-E, J и L.

■ Уход за объективом

• Не поднимайте и не держите объектив или фотокамеру только за бленду.
• Содержите контакты микропроцессора в чистоте.
• Если резиновая прокладка крепления объектива повреждена, немедленно прекратите использование и отнесите ее в официальный сервисный центр Nikon для ремонта.
• Используйте грушу для удаления с поверхности объектива пыли и ворсинок. Чтобы удалить пятна и отпечатки пальцев, добавьте небольшое количество этилового спирта или очистителя для объектива на мягкую, чистую хлопковую ткань или ткань для очистки объектива и, начиная от центра, очистите его круговыми движениями, стараясь не поставить пятно и не дотронуться пальцами до стекла.
• Никогда не используйте для очистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Бленду или фильтр NC можно использовать для защиты переднего элемента объектива.
• Закройте переднюю и заднюю крышки объектива, перед тем как положить объектив в мягкий чехол.
• Если объектив не будет использоваться в течение продолжительного времени, храните его в прохладном, сухом месте, чтобы предотвратить появление плесени и ржавчины. Не храните под воздействием прямого солнечного света или вместе с нафталиновыми или камфарными шариками против моли.
• Храните объектив сухим. Ржавление внутреннего механизма может привести к непоправимому повреждению.
• Если оставить объектив в чрезвычайно жарком месте, это может привести к повреждению или деформации частей, сделанных из усиленного пластика.

■ Входящие в комплект принадлежности

• Передняя крышка объектива LC-72 диаметром 72 мм
• Задняя защитная крышка объектива LF-4
• Бленда с байонетным креплением НВ-63
- Мягкий чехол для объектива CL-1118

■ Совместимые принадлежности

• Ввинчивающиеся фильтры диаметром 72 мм

■ Спецификации

ТипОбъектив G AF-S	со встроенныммикропроцессором и байонетом F
Фокусное расстояние 2	4–85 мм
Максимальная диафрагма	f/3,5–4,5
Устройство объектива	16 элементов в 11 группах (включая один элементобъектива ED и 3 элемента асферической линзы)
Угол зрения Зеркальная	фотокамера Nikon film и фотокамераформата FX D-SLR: 84^ – 28^ 30' Фотокамеры Nikon формата DX D-SLR: 61^ – 18^ 50' Фотокамеры с системой IX240: 71^ – 22^ 50'
Шкала фокусногорасстояния	Градуирование в миллиметрах (24, 35, 50, 70, 85)
Информация о расстоянии	Вывод на камеру
Масштаб Ручное масштабирование, используянезависимое кольцо зуммирования
Фокусировка	Система Nikon Internal Focusing (IF) савтофокусировкой, контролируемойбесшумным ультразвуковым мотором (SWM) иотдельным кольцом фокусировки для ручнойфокусировки
Подавление вибраций	Использование смещения объективаvoice coilmotors (VCMs) (мотор звуковой катушки)
Индикатор расстояния фокусировки	0,38 м до бесконечности ( )
Минимальноерасстояние фокусировки	0,38 м от фокальной плоскости при всехположениях зума
Диафрагмы 7 (скругленное отверстие диафрагмы)
Мембрана Полностью автоматическая
Шкала диафрагм 24 мм	фокусное расстояние: f/3,5 до f/2285 мм фокусное расстояние: f/4,5 до f/29Отображаемое минимальное значение диафрагмы может изменяться в зависимости от размера шага экспозиции, выбранного с помощью фотокамеры.
Измерение При полн	остью открытой диафрагме
Установочный размер фильтра	72 мм (P = 0,75 мм)
Размеры Прибл. максимальный диаметр 78 мм × 82 мм(расстояние от кромки байонета объектива фотокамеры)
Вес Приблиз. 465 г

Nikon оставляет за собой право изменять технические характеристики оборудования, описанного в данном руководстве, в любое время и без предварительного предупреждения.
