Vlastnost	Detaily
Typ objektivu	Standardní zoom
Rozsah ohniskové vzdálenosti	24-85 mm
Maximální clona	f/3.5-4.5
Optická konstrukce	15 prvků ve 11 skupinách
Speciální prvky	ED (Extra-low Dispersion), asférické
Stabilizace obrazu	VR (Redukce vibrací)
Minimální zaostřovací vzdálenost	0,38 m
Průměr filtru	67 mm
Rozměry	Přibližně 83 x 94 mm
Hmotnost	Přibližně 500 g
Kompatibilita	Objímka Nikon F (FX a DX)
Doporučené použití	Krajinná fotografie, portrét, cestování
Údržba	Čistit měkkým hadříkem, vyhnout se agresivním chemikáliím
Bezpečnost	Vyhnout se nárazům a extrémním teplotám
Obecné informace	Záruka výrobce, součástí příslušenství (krytka, sluneční clona)

Často kladené otázky - AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

Jaký typ bajonetu používá objektiv NIKON AFS NIKKOR 24-85mm f/3.5-4.5G ED VR?

Objektiv používá bajonet Nikon F.

Je objektiv kompatibilní s plnoformátovými fotoaparáty?

Ano, tento objektiv je kompatibilní s plnoformátovými fotoaparáty (FX) i s fotoaparáty formátu DX.

Jak aktivovat redukci vibrací (VR) na tomto objektivu?

Redukce vibrací (VR) se aktivuje automaticky, když je objektiv nasazen na kompatibilní fotoaparát. Ujistěte se, že přepínač VR je v poloze \"ON\".

Jaké speciální optické prvky má tento objektiv?

Tento objektiv obsahuje ED (Extra-low Dispersion) skleněné prvky pro minimalizaci chromatické aberace a zlepšení kvality obrazu.

Jaká je minimální zaostřovací vzdálenost objektivu?

Minimální zaostřovací vzdálenost je 0,38 m.

Je tento objektiv odolný vůči povětrnostním vlivům?

Tento objektiv není speciálně navržen jako odolný vůči povětrnostním vlivům, doporučuje se jej používat opatrně v náročných podmínkách.

Jaká je maximální clona tohoto objektivu?

Maximální clona tohoto objektivu je f/3.5 při 24 mm a f/4.5 při 85 mm.

Jak čistit čočku objektivu?

Použijte fén na prach k odstranění prachu, poté jemně očistěte čočku měkkým mikrovláknovým hadříkem a čisticím prostředkem na čočky.

Je objektiv dodáván s ochranným krytem?

Ano, objektiv je obvykle dodáván s předním a zadním krytem pro ochranu čoček.

Jak mohu manuálně nastavit zaostření?

Pro manuální nastavení zaostření přepněte objektiv do manuálního režimu (M) a otočte zaostřovací kroužek.

NÁVOD K OBSLUZE AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

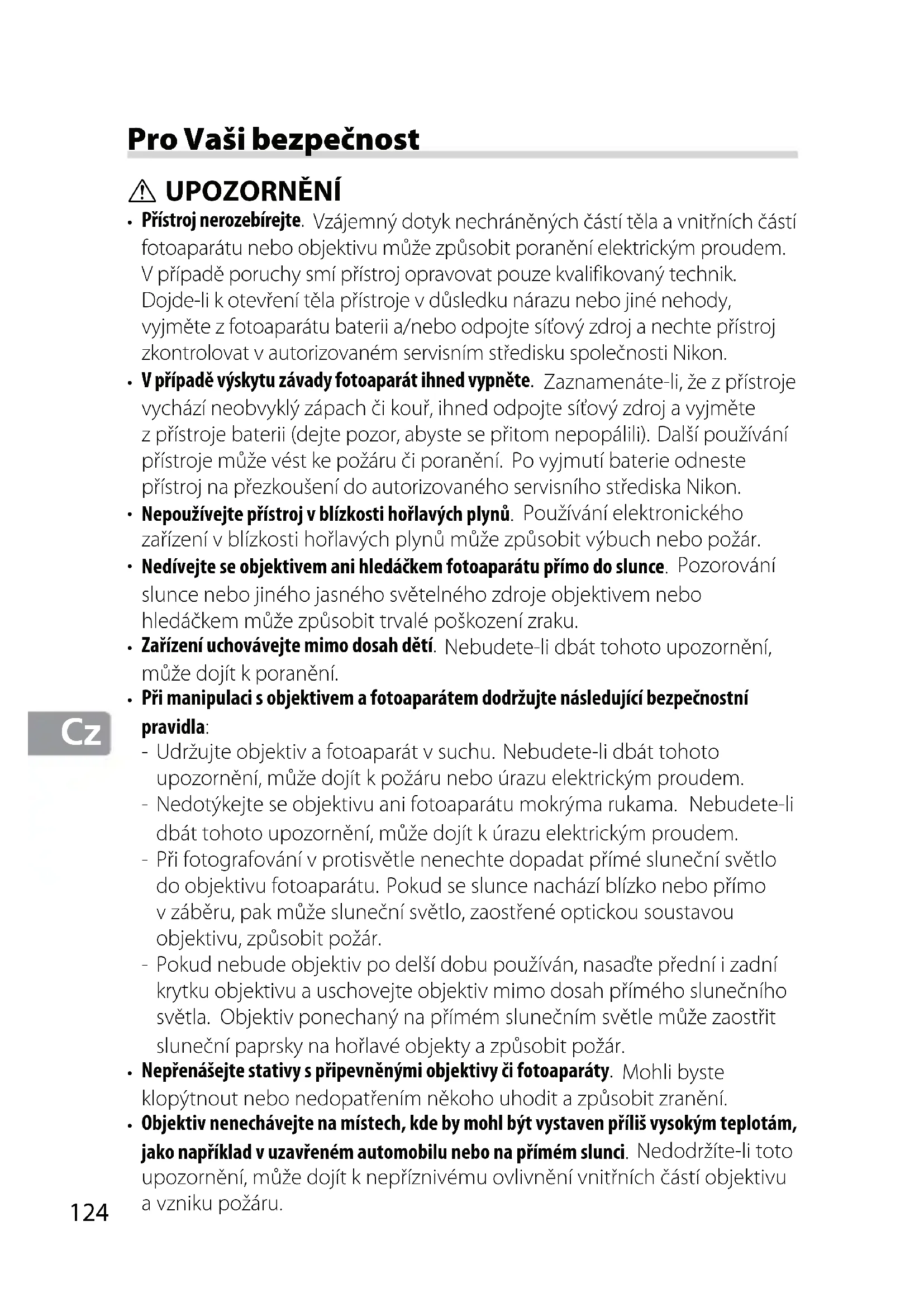

• Přístroj nerozebírejte. Vzájemný dotyk nechráněných částí těla a vnitřních částí fotoaparátu nebo objektivu může způsobit poranění elektrickým proudem. V případě poruchy smí přístroj opravovat pouze kvalifikovaný technik. Dojde-li k otevření těla přístroje v důsledku nárazu nebo jiné nehody, vyjměte z fotoaparátu baterii a/nebo odpojte síťový zdroj a nechte přístroj zkontrolovat v autorizovaném servisním středisku společnosti Nikon.
• V případě výskytu závady fotoaparát ihned vypněte. Zaznamenáte-li, že z přístroje vychází neobvyklý zápach či kouř, ihned odpojte síťový zdroj a vyjměte z přístroje baterii (dejte pozor, abyste se přitom nepopálili). Další používání přístroje může vést ke požáru či poranění. Po vyjmutí baterie odneste přístroj na přezkoušení do autorizovaného servisního střediska Nikon.
• Nepoužívejte přístroj v blízkosti hořlavých plynů. Používání elektronického zařízení v blízkosti hořlavých plynů může způsobit výbuch nebo požár.
• Nedívejte se objektivem ani hledáčkem fotoaparátu přímo do slunce. Pozorování slunce nebo jiného jasného světelného zdroje objektivem nebo hledáčkem může způsobit trvalé poškození zraku.
• Zařízení uchovávejte mimo dosah dětí. Nebudete-li dbát tohoto upozornění, může dojít k poranění.
• Při manipulaci s objektivem a fotoaparátem dodržujte následující bezpečnostní pravidla:

- Udržujte objektiv a fotoaparát v suchu. Nebudete-li dbát tohoto upozornění, může dojít k požáru nebo úrazu elektrickým proudem.

- Nedotýkejte se objektivu ani fotoaparátu mokrýma rukama. Nebudete-li dbát tohoto upozornění, může dojít k úrazu elektrickým proudem.

- Při fotografování v protisvětle nenechte dopadat přímé sluneční světlo do objektivu fotoaparátu. Pokud se slunce nachází blízko nebo přímo v záběru, pak může sluneční světlo, zaostřené optickou soustavou objektivu, způsobit požár.

- Pokud nebude objektiv po delší dobu používán, nasadte přední i zadní krytku objektivu a uschovejte objektiv mimo dosah přímého slunečního světla. Objektiv ponechaný na přímém slunečním světle může zaostřit sluneční paprsky na hořlavé objekty a způsobit požár.

• Nepřenášejte stativy s připevněnými objektivy či fotoaparáty. Mohli byste klopýtnout nebo nedopatřením někoho uhodit a způsobit zranění.
• Objektiv nenechávejte na místech, kde by mohl být vystaven příliš vysokým teplotám, jako například v uzavřeném automobilu nebo na přímém slunci. Nedodržíte-li toto upozornění, může dojít k nepříznivému ovlivnění vnitřních částí objektivu a vzniku požáru.

Děkujeme vám za zakoupení objektivu AF-S NIKKOR 24-85 mm f/3,5-4,5G ED VR. Před tím, než začnete výrobek používat, si prosím přečtěte tyto instrukce i návod k použití fotoaparátu.

Poznámka: Po připevnění na digitální jednookou zrcadlovku formátu DX, jako je například fotoaparát D7000 nebo fotoaparáty ze série D300, má tento objektiv obrazový úhel 61° – 18° 50' a odpovídá objektivu s ohniskovou vzdáleností 36 – 127,5 mm na kinofilmu.

Části objektivu

① Sluneční clona......129
② Značka pro nasazení sluneční clony .....129
③ Značka aretované polohy sluneční clony .....129
④ Montážní značka sluneční clony....129
⑤ Zoomový kroužek .....126
⑥ Stupnice ohniskových vzdáleností....126
⑦ Značka pro odečítání ohniskové vzdálenosti

⑧ Indikace zaostřené vzdálenosti
⑨ Značka pro odečítání zaostřené vzdálenosti
⑩ Zaostřovací kroužek .....127
⑪ Montážní značka objektivu
⑫ Gumové těsnění bajonetu...131
⑬ Kontakty CPU 131
⑭ Volič zaostřovacích režimů...127
⑮ Vypínač redukce vibrací.....128

Kompatibilita

Zatržení („√“) označují podporované funkce, pomlčky („—“) označují funkce, které nejsou podporovány. Mohou však platit určitá omezení; podrobnosti viz návod k obsluze fotoaparátu.

Fotoaparát	Expoziční režim Funkce
	P^2	S	A	M	A^3	VRF^4
Digitální jednooké zrcadlovky Nikon formátů FX a DX, F6, F5, F100, řada F80, řada F75, řada F65	√	√	√	√	√	√
Pronea 600i, Pronea S^1	√	√	√	√	√	—
Řada F4, F90X, řada F90, řada F70	√	√	—	—	√	—
Řada F60, řada F55, řada F50, F-401x, F-401s, F-401	√	√	√	√	—	—
F-801s, F-801, F-601 _M	√	√	—	—	—	—
F3AF, F-601, F-501, Fotoaparáty Nikon MF (vyjma modelu F-601 _M )	—

1 Expoziční režim M (manuální) není dostupný.
2 Zahrnuje režim AUTO a motivové programy.
3 Autofokus.
4 Redukce vibrací.

Cz

■ Zoom a hloubka ostrosti

Před zaostřením otočte zoomovým kroužkem, upravte ohniskovou vzdálenost a zkomponujte snímek. Pokud fotoaparát nabízí kontrolu hloubky ostrosti (zavření clony na pracovní hodnotu), hloubku ostrosti lze zkontrolovat v hledáčku (více informací viz strana 220).

Poznámka: Pozor, indikace zaostřené vzdálenosti slouží pouze jako vodítko a nemusí zcela přesně odrážet aktuálně zaostřenou vzdálenost. Stejně tak se v případě zaostření na vzdálený objekt nemusí v důsledku hloubky ostrosti a dalších faktorů zobrazovat na stupnici vzdáleností nekonečno (∞).

Clona

Clonu lze nastavovat pomocí ovládacích prvků fotoaparátu.

Zoom a světelnost

Změny nastavení ohniskové vzdálenosti mohou vést ke změnám světelnosti až o 23 EV. Fotoaparát to však automaticky zohledňuje při nastavování expozice a po změně nastavení ohniskové vzdálenosti není třeba měnit nastavení fotoaparátu.

■ Zaostřování

Podporované zaostřovací režimy jsou uvedeny v následující tabulce (informace o zaostřovacích režimech fotoaparátu viz návod k použití fotoaparátu).

Fotoaparát	Zaostřovací režim fotoaparátu	Zaostřovací režim objektivu
		M/A M
Digitální jednooké zrcadlovky Nikon formátů FX a DX, F6, F5, řada F4, F100, F90X, řada F90, řada F80, řada F75, řada F70, řada F65, Pronea 600i, Pronea S	AF	Autofokus s prioritou manuálního zaostření	Manuální zaostřování s elektronickým dálkoměrem
	MF	Manuální zaostřování (elektronický dálkoměr je dostupný u všech fotoaparátů kromě F-601M)
Řada F60, řada F55, řada F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Automatické zaostřování s prioritou manuálního zaostření)

Pro zaostření pomocí automatického zaostřování s prioritou manuálního zaostření (M/A):

1 Posuňte volič zaostřovacích režimů do polohy M/A.

2 Zaostřete.

V případě potřeby lze automaticky zaostřenou vzdálenost upravit otočením zaostřovacího kroužku objektivu ve chvíli, kdy je tlačítko spouště namáčknuto do poloviny (nebo pokud je fotoaparát vybaven tlačítkem AF-ON a tlačítko AF-ON je zmáčknuto). Pro přeostření pomocí automatického zaostřování namáčkněte tlačítko spouště do poloviny nebo znovu stiskněte tlačítko AF-ON.

■ Redukce vibrací (VR)

Redukce vibrací (VR) eliminuje možné rozmazání snímků vlivem chvění fotoaparátu a umožňuje použít až o 4 EV delší čas závěrky než při práci bez redukce vibrací (podle testovacích podmínek společnosti Nikon; účinnost redukce vibrací se liší v závislosti na fotografovi a snímacích podmínkách). Výsledkem je širší využitelný rozsah časů závěrky a možnost pracovat z ruky v širokém spektru situací.

Používání spínače redukce vibrací

VR ON OFF

Systém redukce vibrací se zapne použitím možnosti ON.

Vlastní redukce vibrací se aktivuje namáčknutím tlačítka spouště do poloviny a snižuje účinky chvění fotoaparátu pro snazší tvorbu kompozice snímků a přesnější zaostření.

Systém redukce vibrací se vypne použitím možnosti OFF.

Cz

Použití redukce vibrací: Poznámky

• Pokud fotoaparát nepodporuje redukci vibrací, posuňte hlavní vypínač redukce vibrací do polohy OFF (VYPNUTO) (str. 126). Ponechání redukce vibrací v zapnutém stavu může vést zejména v případě fotoaparátů Pronea 600i k výraznému nárůstu spotřeby energie.
• Pracujete-li s redukcí vibrací, nejprve namáčkněte tlačítko spouště do poloviny a dříve, než je stisknete až na doraz pro expozici snímku, vyčkejte několik sekund na stabilizování obrazu v hledáčku.

• Pokud je aktivní redukce vibrací, obraz v hledáčku může být po spuštění závěrky rozmazaný. Neznamená to poruchu.

• Při panorámování se redukce vibrací vztahuje pouze na pohyb, který není součástí panorámování (například, pokud fotoaparát panorámuje horizontálně, redukce vibrací potlačuje pouze vertikální chvění), tím se umožní plynulé panorámování fotoaparátu v širokém oblouku.

• V průběhu aktivní redukce vibrací fotoaparát nevypínejte ani nesnímejte objektiv. Pokud je v průběhu činnosti redukce vibrací přerušen přívod energie do objektivu, může objektiv při pohybu vydávat klapavý zvuk. Neznamená to poruchu; věc lze napravit sejmutím a opětovným nasazením objektivu a zapnutím fotoaparátu.
• Pokud má fotoaparát vestavěný blesk, bude redukce vibrací v průběhu nabíjení blesku vyřazena.
• V případě použití dlouhých expozic posuňte hlavní vypínač redukce vibrací do polohy OFF (VYPNUTO).
  • V případě, že je fotoaparát upevněn na stativu, vypněte redukci vibrací; nevypínejte ji však, pokud fotoaparát na stativu není dostatečně stabilní, nebo pokud používáte monopod.

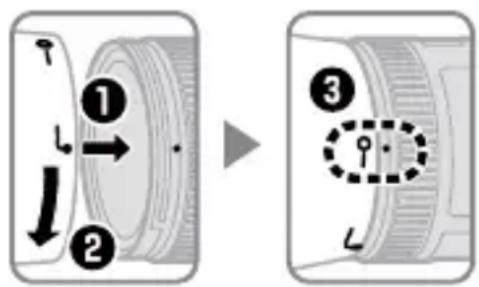

■ Sluneční clona

Sluneční clona chrání objektiv a blokuje postranní osvětlení, které by jinak vedlo ke vzniku reflexů a závoje.

Zarovnejte značku aretované polohy sluneční clony (—○) s montážní značkou sluneční clony (●) na objektivu (3).

Clonu při nasazování nebo snímání držte poblíž symbolu ♪ u jejího okraje a při manipulaci s ní nepoužívejte nadměrnou sílu. Nesprávné připevnění clony může způsobit vinětaci.

V případě, že není sluneční clona používána, lze ji otočit a nasadit na objektiv v obrácené poloze. Nachází-li se sluneční clona v obrácené poloze, lze ji nasazovat a snímat za současného uchopení poblíž značky aretované polohy sluneční clony (—O).

■ Vestavěné blesky

Při použití vestavěného blesku u fotoaparátů vybavených vestavěným bleskem fotografujte ze vzdálenosti 0,6 m a více a sejměte sluneční clonu, abyste předešli vinětaci (tvorbě stínů v místech obrazového pole, na která nedopadne světlo záblesku blokované sluneční clonou).

■ Zaostřovací matnice

Následující fotoaparáty podporují různé zaostřovací matnice pro různé situace.

MatniceFotoaparát

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

—

—

◎

◎

◎

◎

F5+DP-30

◎

◎

◎

◎

◎

◎

○

F5+DA-30

(+0,5)

◎

◎

◎

◎

(+0,5)

○

◎: Doporučeno.

O: Vinětace viditelná v hledáčku (snímky nebudou ovlivněny).

—: Nekompatibilní s fotoaparátem.

( ): Čísla v závorkách představují korekci expozice pro integrální měření se zdůrazněným středem. U fotoaparátu F6 provedete korekci expozice pomocí položky „Other screen“ (Jiná matnice) v uživatelské funkci „b6: Screen comp.“ (Korekce matnice). Pokud používáte jiné matnice než typu B nebo E, je nutné vybrat nastavení „Other screen“ (Jiná matnice) dokonce i když je požadována hodnota korekce „0“ (bez nutnosti korekce). U fotoaparátu F5 provedte korekci pomocí uživatelské funkce č.18; podrobnosti viz návod k obsluze fotoaparátu.

Prázdné políčko: Nevhodné k použití s tímto objektivem. Matnici typu M však lze i přesto použít pro mikrofotografii a makrofotografii při zvětšení 1 : 1 nebo vyšším.

Poznámka: Fotoaparát F5 podporuje měření Matrix pouze v kombinaci se zaostřovacími matnicemi A, B, E, EC-B/EC-E, J a L.

■ Manipulace s objektivem

• Nezvedejte ani nedržte objektiv nebo fotoaparát pouze za sluneční clonu.
• Kontakty CPU udržujte čisté.
• Pokud by se gumové těsnění bajonetu poškodilo, přestaňte přístroj používat a nechte objektiv opravit v autorizovaném servisu společnosti Nikon.
• Pro odstranění prachu a jiných nečistot z objektivu používejte ofukovací balónek. Pro odstranění skvrn a otisků prstů naneste malé množství etanolu nebo tekutiny k čistění objektivů na měkkou čistou bavlněnou látku nebo tkaninu, určenou k čistění objektivů. Optické plochy čistěte kruhovým pohybem směrem od středu ke krajům a dávejte pozor, abyste nezanechávali mapy nebo se nedotkli čoček prsty.
• Pro čistění objektivu nepoužívejte organická rozpouštědla jako ředidlo nebo benzen.
• Sluneční clonu anebo NC filtry lze použít k ochraně předního optického členu objektivu.
• Před prěnášením objektivu v měkkém pouzdře nasadťe na objektiv prědní a zadní krytku.
• Pokud nebude objektiv po delší dobu používán, skladujte ho na chladném suchém místě, abyste zabránili vzniku plísně nebo koroze. Objektiv neponechávejte na přímém slunci nebo v blízkosti naftalínových či kafrových kuliček.
• Udržujte objektiv suchý. Koroze vnitřního mechanizmu může způsobit nenapravitelné škody.
• Ponechání objektivu na místě s příliš vysokou teplotou by mohlo poškodit plastové části.

■ Dodávané příslušenství

• Zaklapávací přední krytka objektivu 72 mm LC-72
  • Zadní krytka objektivu LF-4
  • Bajonetová sluneční clona HB-63
  • Měkké pouzdro na objektiv CL-1118

■ Kompatibilní příslušenství

- Šroubovací filtry 72 mm

■ Specifikace

Typ AF-S NIKKOR typu	G s vestavěným CPUa bajonetem Nikon F
Ohnisková vzdálenost	24 – 85 mm
Světelnost f/3,5 – 4,5
Konstrukce objektivu	16 čoček/11 členů (včetně tří asférických optických členů a jednoho optického členu ze skel ED)
Obrazový úhel Kinofilmo	mové jednooké zrcadlovky Nikon a digitálníjednooké zrcadlovky formátu FX: 84 ° – 28 ° 30 ’• Digitální jednooké zrcadlovky Nikon formátu DX: 61 ° – 18 ° 50 ’• Fotoaparáty systému IX240: 71 ° – 22 ° 50 ’
Stupnice ohniskových vzdáleností	Odstupňovaná v milimetrech (24, 35, 50, 70, 85)
Informace o vzdálenosti	Přenášená do fotoaparátu
Zoom Manuální nastal	vení zoomu pomocí samostatnéhozoomového kroužku
Zaostřování	Nikon Internal Focusing (IF) System (Systém vnitřního zaostřování Nikon) s automatickým zaostřováním pomocí ultrazvukového zaostřovacího motoru a se samostatným zaostřovacím kroužkem pro manuální zaostřování
Redukce vibrací Optická	s využitím motorů VCM (motory s indukční cívkou)
Indikace zaostřené vzdálenosti	0,38 m až nekonečno ( )
Nejkratší zaostřitelná vzdálenost	0,38 m od obrazové roviny ve všech polohách zoomu
Počet lamel clony 7 (kruhový otvor clony)
Clona Plně automatická
Rozsah clon Ohnisková	vzdálenost 24 mm: f/3,5 až f/22• Ohnisková vzdálenost 85 mm: f/4,5 až f/29Nejvyšší zobrazované clonové číslo se může lišit v závislosti na nastavení velikosti kroku pro volbu expozice na fotoaparátu.
Měření expozice Při plně otevřené cloně
Průměr filtrového závitu	72 mm (P = 0,75 mm)
Rozměry Max. průměr	cca 78 mm × 82 mm (vzdálenost od dosedací plochy bajonetu)
Hmotnost Přibl. 465 g

Společnost Nikon si vyhrazuje právo kdykoli a bez předchozího upozornění měnit specifikace hardwaru popsaného v tomto návodu k použití.
