PANDUAN PENGGUNA AFS NIKKOR 2485mm f3.54.5G ED VR NIKON

Manual bagi Pengguna2

Demi Keamanan Anda HATI-HATI Jangan membongkar sendiri. Menyentuh bagian internal kamera atau lensa dapat mengakibatkan luka. Apabila terjadi kegagalan fungsi, produk sebaiknya diperbaiki oleh teknisi berpengalaman. Apabila kamera pecah karena jatuh atau kecelakaan lain, lepas baterai dan/atau cabut adaptor AC, dan bawalah produk ke perwakilan servis resmi Nikon untuk pemeriksaan. Segera matikan kamera apabila terjadi kegagalan fungsi. Apabila Anda melihat ada asap atau bau asing muncul dari perangkat, segera cabut adaptor AC dan keluarkan baterai kamera, sambil berhati-hati agar tidak terbakar. Tetap melanjutkan menggunakan produk akan menyebabkan api atau luka. Setelah melepas baterai, bawalah peralatan ke pusat servis resmi Nikon untuk pemeriksaan. Jangan gunakan kamera di daerah yang mengandung gas mudah menyala. Mengoperasikan peralatan elektronik di tempat yang mengandung gas mudah menyala dapat mengakibatkan ledakan atau kebakaran. Jangan melihat langsung ke matahari melalui lensa atau jendela bidik kamera. Melihat langsung ke matahari atau sumber cahaya kuat lainnya melalui jendela bidik dapat menyebabkan hilangnya kemampuan melihat secara permanen. Jauhkan dari jangkauan anak-anak. Gagal mematuhi peringatan ini dapat menyebabkan luka. Perhatikan peringatan berikut ini saat menangani lensa dan kamera: Jaga lensa dan kamera tetap kering. Gagal mematuhi peringatan ini dapat menyebabkan kebakaran atau setrum listrik. Jangan menangani lensa atau kamera dengan tangan yang basah. Gagal mematuhi peringatan ini dapat menyebabkan setrum listrik. Jauhkan bingkai dari cahaya matahari saat memotret subjek dengan cahaya latar. Cahaya matahari yang terfokus ke kamera saat matahari berada dalam atau dekat bingkai dapat menimbulkan api. Apabila lensa tidak akan digunakan dalam waktu lama, pasang penutup lensa depan dan belakang dan simpan lensa di tempat terlindung dari cahaya matahari langsung. Apabila diletakkan di bawah cahaya matahari langsung, lensa dapat memfokuskan cahaya matahari ke benda yang mudah menyala, menyebabkan kebakaran. Jangan membawa tripod dengan lensa atau kamera tetap terpasang. Anda dapat tersandung atau tidak sengaja menabrak orang lain, dan mengakibatkan luka. Jangan tinggalkan lensa di tempat yang akan terpapar ke suhu sangat tinggi, misalnya di dalam mobil tertutup atau di bawah cahaya matahari langsung. Gagal mematuhi peringatan ini dapat berpengaruh buruk pada bagian dalam lensa, dan menyebabkan kebakaran.

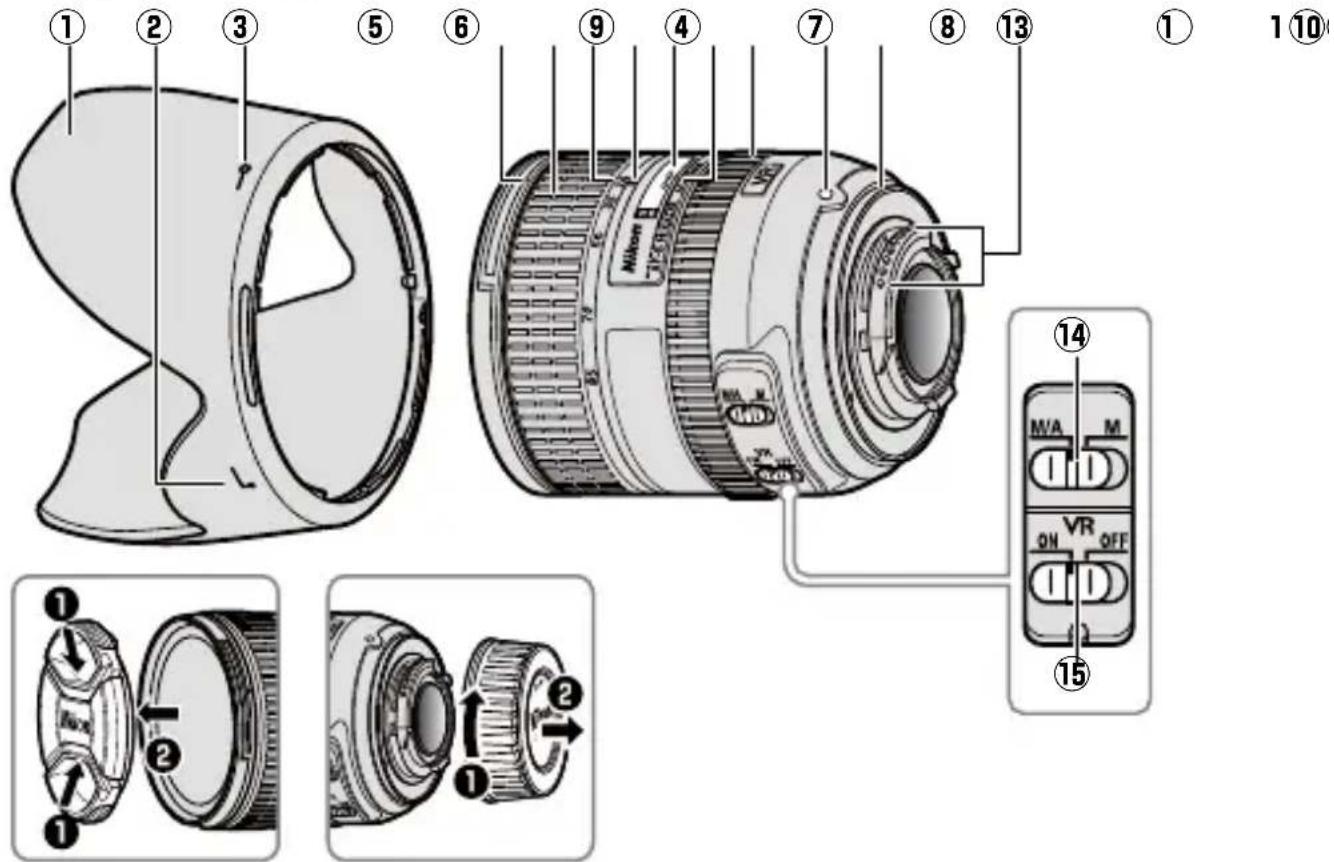

Terima kasih Anda telah membeli lensa AF-S NIKKOR 24-85mm f/3.5-4.5G ED VR. Sebelum menggunakan produk ini, bacalah petunjuk dan buku petunjuk kamera ini dengan seksama. Catatan: Saat dipasang pada kamera SLR digital format-DX seperti D7000 atau kamera seri D300, lensa ini memiliki sudut gambar 61° – 18° 50′ dan panjang fokus ekivalen dengan 36 – 127,5 mm (format 35 mm). Bagian-bagian Lensa we ty orui !1!0 !2

Kompatibilitas Tanda centang (““) menunjukkan fitur yang didukung, garis strip (“—”) untuk fitur yang tidak didukung. Beberapa keterbatasan mungkin berlaku; lihatlah buku petunjuk kamera untuk rinciannya. Kamera Mode pencahayaan (Pemotretan) Fungsi

Mode pencahayaan M (manual) tidak tersedia. Termasuk mode AUTO dan mode pemandangan (Vari-Program Digital). Fokus otomatis. Pengurang Guncangan. Zoom dan Kedalaman Bidang Sebelum memfokus, putar cincin zoom untuk menyetel panjang fokal dan bingkailah foto. Apabila kamera menawarkan pratinjau jarak fokus (stop turun), kedalaman bidang dapat dipratinjau di jendela bidik (lihat halaman 220 untuk informasi selengkapnya). Catatan: Catat bahwa indikator jarak fokus dimaksudkan hanya sebagai panduan dan tidak dapat secara tepat menunjukkan jarak ke subjek dan dapat saja, dikarenakan kedalaman dari bidang atau faktor lainnya, tidak dimunculkan ∞ saat kamera difokus pada objek yang jauh.

Fokus otomatis dengan pengaturan manual Fokus manual dengan jendela jangkauan elektronik

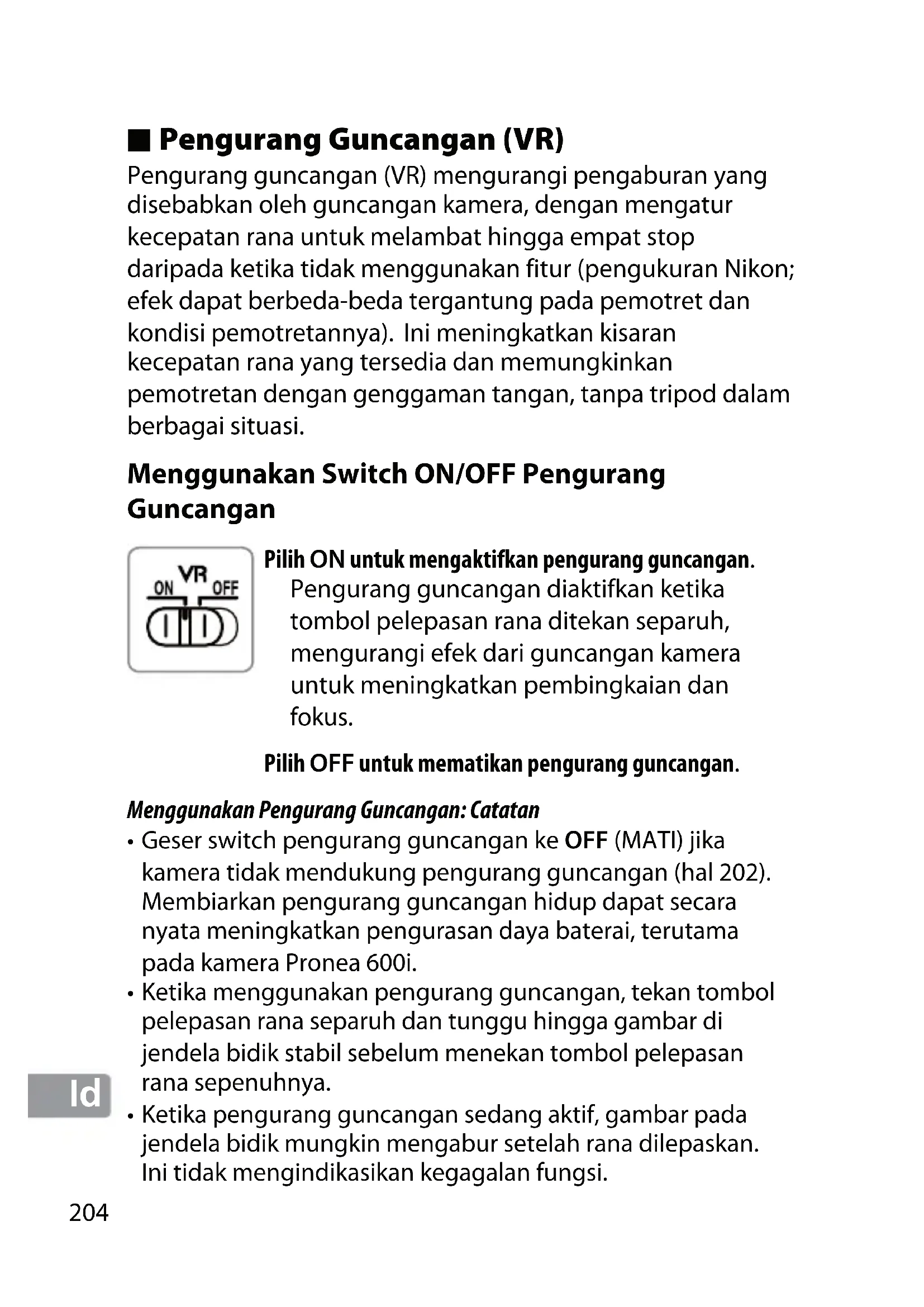

Pengurang Guncangan (VR) Pengurang guncangan (VR) mengurangi pengaburan yang disebabkan oleh guncangan kamera, dengan mengatur kecepatan rana untuk melambat hingga empat stop daripada ketika tidak menggunakan fitur (pengukuran Nikon; efek dapat berbeda-beda tergantung pada pemotret dan kondisi pemotretannya). Ini meningkatkan kisaran kecepatan rana yang tersedia dan memungkinkan pemotretan dengan genggaman tangan, tanpa tripod dalam berbagai situasi. Menggunakan Switch ON/OFF Pengurang Guncangan Pilih ON untuk mengaktifkan pengurang guncangan. Pengurang guncangan diaktifkan ketika tombol pelepasan rana ditekan separuh, mengurangi efek dari guncangan kamera untuk meningkatkan pembingkaian dan fokus. Pilih OFF untuk mematikan pengurang guncangan. Menggunakan Pengurang Guncangan: Catatan Geser switch pengurang guncangan ke OFF (MATI) jika kamera tidak mendukung pengurang guncangan (hal 202). Membiarkan pengurang guncangan hidup dapat secara nyata meningkatkan pengurasan daya baterai, terutama pada kamera Pronea 600i. Ketika menggunakan pengurang guncangan, tekan tombol pelepasan rana separuh dan tunggu hingga gambar di jendela bidik stabil sebelum menekan tombol pelepasan rana sepenuhnya. Ketika pengurang guncangan sedang aktif, gambar pada jendela bidik mungkin mengabur setelah rana dilepaskan. Ini tidak mengindikasikan kegagalan fungsi.

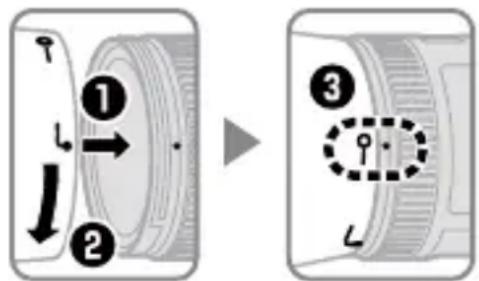

Ketika kamera meliput, pengurang guncangan berlaku hanya untuk gerakan yang tidak termasuk gerak liputan (apabila kamera diliput secara horisontal, misalnya, maka pengurang guncangan hanya akan berlaku untuk guncangan vertikal), membuatnya lebih mudah untuk meliput kamera dalam sudut lebar. Jangan mematikan kamera atau melepaskan lensa ketika pengurang guncangan sedang aktif. Apabila daya ke lensa diputus selama pengurang guncangan aktif, lensa mungkin akan berdesis saat diguncang. Ini bukanlah kegagalan fungsi, dan dapat diperbaiki dengan memasang ulang lensa dan menghidupkan kamera. Apabila kamera dilengkapi dengan lampu kilat terpasang, pengurang guncangan akan dinonaktifkan ketika lampu kilat diisi dayanya. Geser switch pengurang guncangan ke OFF (MATI) untuk pencahayaan jangka panjang. Matikan pengurang guncangan saat kamera terpasang mantap pada tripod, namun biarkan tetap aktif apabila kepala tripod tidak stabil atau saat menggunakan monopod. Tudung Lensa Tudung lensa melindungi lensa dan mencegah masuknya berkas cahaya yang dapat menyebabkan silau atau gambar ganda. Sejajarkan tanda kunci tudung lensa (—{) dengan tanda pemasangan tudung lensa (L) pada lensa (e). Saat memasang atau melepaskan tudung, peganglah di dekat simbol pada dasarnya dan hindari menggenggam terlalu kencang. Vinyet dapat terbentuk jika tudung tidak terpasang dengan benar. Tudung dapat dibalik dan dipasang pada lensa saat tidak digunakan. Saat tudung dibalik, ia dapat dipasang dan dilepaskan dengan memutarnya sambil memegang di dekat tanda kuncinya (—{).

: Disarankan. {: Bayangan tampak di jendela bidik (foto tidak terpengaruh). —: Tidak kompatibel dengan kamera. ( ): Angka dalam tanda kurung memberi kompensasi pencahayaan untuk pengukuran rasio pusat. Pilih “Layar lainnya“ untuk Pengaturan Kustom b6 (“Komp. layar“) saat menyesuaikan kompensasi pencahayaan untuk F6; catat bahwa dengan layar selain daripada B atau E, “Layar lainnya“ harus dipilih bahkan ketika nilai untuk kompensasi pencahayaan adalah 0. Kompensasi pencahayaan untuk F5 dapat disesuaikan menggunakan Pengaturan Kustom 18; lihatlah buku petunjuk kamera untuk rinciannya. Sel kosong: Tidak cocok untuk digunakan bersama lensa ini. Catat bahwa layar tipe M dapat digunakan untuk fotomikrografi dan fotografi makro pada pembesaran 1 : 1 atau lebih tinggi. Catatan: F5 mendukung pengukuran matriks dengan layar pengatur fokus A, B, E, EC-B/EC-E, J, dan L saja.

Perawatan Lensa Jangan memungut atau memegang lensa atau kamera hanya pada tudung lensanya. Jaga agar kontak CPU tetap bersih. Apabila gasket karet pemasangan lensa rusak, hentikan segera penggunaan dan bawalah lensa ke pusat servis resmi Nikon untuk direparasi. Gunakan blower untuk menghilangkan debu dan kotoran dari permukaan lensa. Untuk menghilangkan noda dan sidik jari, teteskan sedikit ethanol atau cairan pembersih lensa ke kain katun lembut dan bersih atau ke tisu pembersih lensa dan bersihkan dari tengah bergerak melingkar ke luar, usahakan agar tidak meninggalkan noda atau menyentuh kaca dengan jari Anda. Jangan gunakan pelarut organik seperti tiner cat atau bensin untuk membersihkan lensa. Tudung lensa atau filter NC dapat digunakan untuk melindungi elemen lensa depan. Pasang penutup depan dan belakang sebelum menyimpan lensa di kantung fleksibelnya. Apabila lensa tidak akan digunakan dalam waktu lama, simpanlah di tempat yang sejuk dan kering untuk mencegah jamur dan karat. Jangan menyimpan di tempat yang terkena cahaya matahari langsung atau bersama nafta atau kapur barus. Jaga lensa agar tetap kering. Karat pada mekanisme internal dapat menyebabkan kerusakan yang tidak dapat diperbaiki. Meninggalkan lensa di tempat yang sangat panas dapat merusak atau melengkungkan bagian yang terbuat dari plastik penguatan. Aksesori yang Disertakan 72 mm Penutup Lensa Depan snap-on LC-72 Tutup Lensa Belakang LF-4 Tudung Bayonet HB-63 Kantung Fleksibel Lensa CL-1118

Skala panjang fokal Gradasi dalam milimeter (24, 35, 50, 70, 85) Informasi jarak Output ke kamera Zoom Zoom manual menggunakan cincin zoom mandiri Memfokus Sistem Pemfokusan Internal (IF) Nikon dengan fokus otomatis yang dikendalikan oleh Motor Autofocus Senyap dan cincin fokus terpisah untuk fokus manual Pengurang guncangan Pergeseran lensa menggunakan voice coil motor (VCM) Indikator jarak fokus 0,38 m hingga tak terbatas (∞) Jarak fokus minimum 0,38 m dari bidang fokal pada seluruh posisi zoom Bilah diafragma 7 (bukaan diafragma bulat) Diafragma Otomatis penuh Kisaran bukaan Panjang fokal 24 mm: f/3.5 hingga f/22 Panjang fokal 85 mm: f/4.5 hingga f/29 Bukaan diafragma minimal yang ditampilkan dapat bervariasi tergantung pada besar peningkatan pencahayaan terpilih dengan kamera.

Pengukuran Bukaan penuh Ukuran tambahan filter 72 mm (P = 0,75 mm) Dimensi Garis tengah maksimum sekitar 78 mm × 82 mm (jarak dari kelepak pemasangan lensa kamera) Berat Sekitar 465 g Nikon memiliki hak untuk mengubah spesifikasi dari perangkat keras sebagaimana dijelaskan dalam buku petunjuk ini kapan saja dan tanpa pemberitahuan terlebih dahulu.
