РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NIKKOR Z 28mm f2.8 NIKON

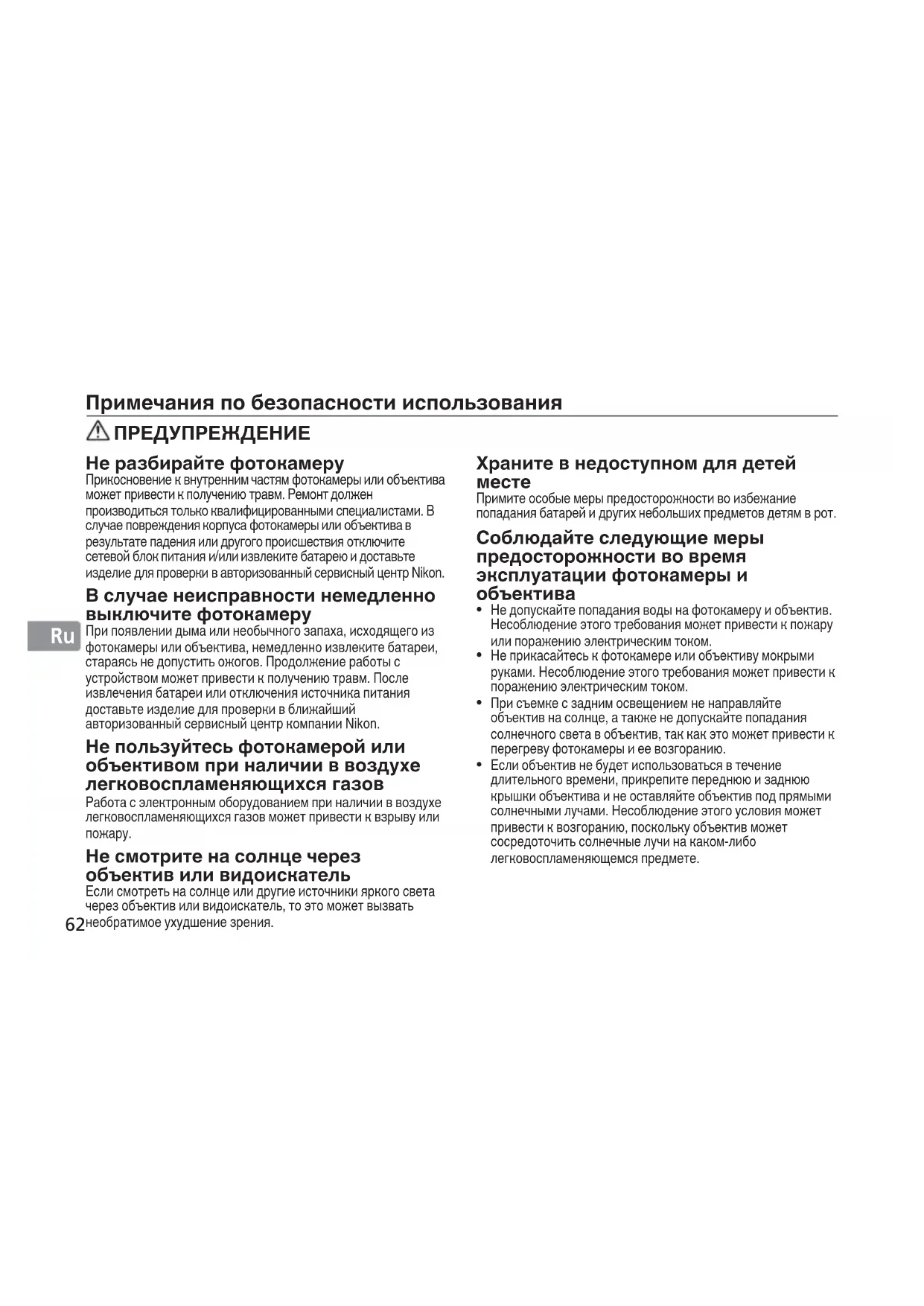

Примечания по безопасности использования ПРЕДУПРЕЖДЕНИЕ Не разбирайте фотокамеру Прикосновение к внутренним частям фотокамеры или объектива может привести к получению травм. Ремонт должен производиться только квалифицированными специалистами. В случае повреждения корпуса фотокамеры или объектива в результате падения или другого происшествия отключите сетевой блок питания и/или извлеките батарею и доставьте изделие для проверки в авторизованный сервисный центр Nikon. В случае неисправности немедленно выключите фотокамеру При появлении дыма или необычного запаха, исходящего из фотокамеры или объектива, немедленно извлеките батареи, стараясь не допустить ожогов. Продолжение работы с устройством может привести к получению травм. После извлечения батареи или отключения источника питания доставьте изделие для проверки в ближайший авторизованный сервисный центр компании Nikon. Не пользуйтесь фотокамерой или объективом при наличии в воздухе легковоспламеняющихся газов Работа с электронным оборудованием при наличии в воздухе легковоспламеняющихся газов может привести к взрыву или

Не смотрите на солнце через объектив или видоискатель Если смотреть на солнце или другие источники яркого света через объектив или видоискатель, то это может вызвать необратимое ухудшение зрения. Храните в недоступном для детей

Примите особые меры предосторожности во избежание попадания батарей и других небольших предметов детям в рот. Соблюдайте следующие меры предосторожности во время эксплуатации фотокамеры и

Не допускайте попадания воды на фотокамеру и объектив. Несоблюдение этого требования может привести к пожару или поражению электрическим током.

Не прикасайтесь к фотокамере или объективу мокрыми руками. Несоблюдение этого требования может привести к поражению электрическим током.

При съемке с задним освещением не направляйте объектив на солнце, а также не допускайте попадания солнечного света в объектив, так как это может привести к перегреву фотокамеры и ее возгоранию.

Если объектив не будет использоваться в течение длительного времени, прикрепите переднюю и заднюю крышки объектива и не оставляйте объектив под прямыми солнечными лучами. Несоблюдение этого условия может привести к возгоранию, поскольку объектив может сосредоточить солнечные лучи на каком-либо легковоспламеняющемся предмете.63

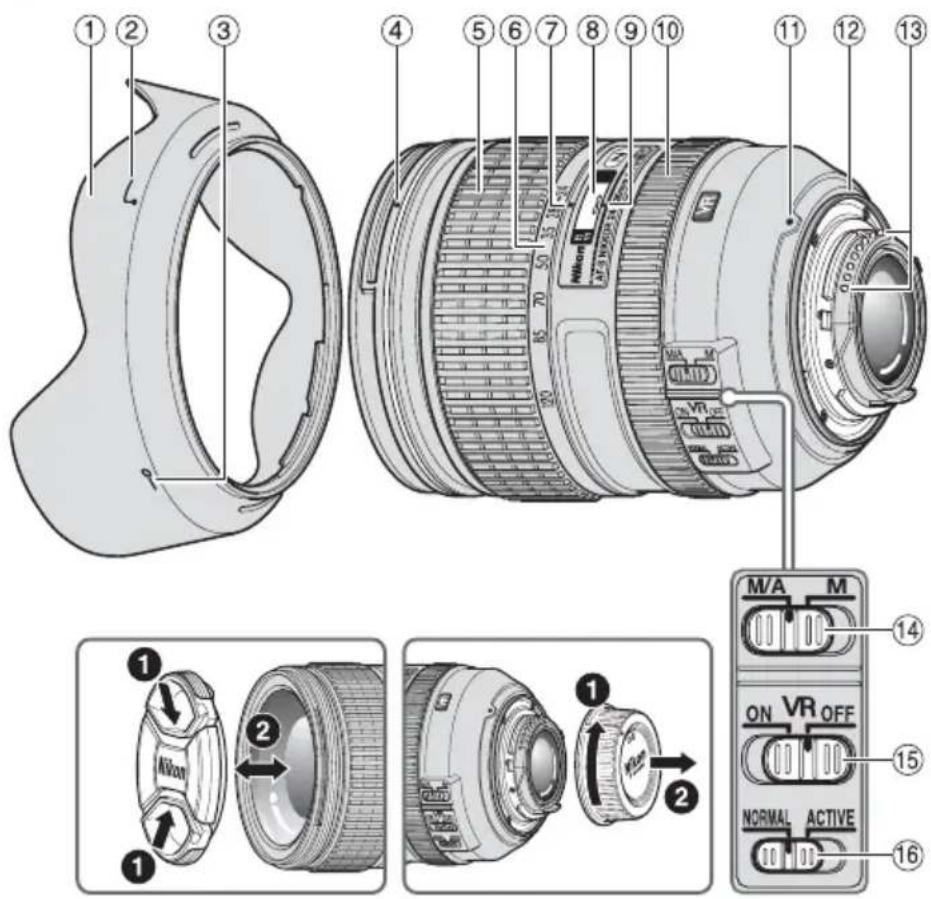

Метка крепления бленды (стр. 68)

Метка фиксации бленды (стр. 68)

Установочная метка бленды (стр. 68)

Кольцо зуммирования (стр. 68)

Шкала фокусного расстояния

Метка шкалы фокусного

Шкала расстояния (стр. 68)

Указатель расстояния

Фокусировочное кольцо (стр. 65)

Резиновый уплотнитель крепления объектива (стр. 70)

Контакты микропроцессора (стр. 70)

Переключатель режимов фокусировки (стр. 65)

Переключатель подавления вибраций ON/OFF (стр. 66)

Переключатель режимов подавления вибраций (стр. 66) ( ): справочная страница64

Совместимые фотокамеры и доступные функции Использование доступных функций объектива может быть связано с некоторыми ограничениями. Подробные сведения см. в pуководствe пользователя фотокамеры. ФотокамерыФункцияРежим экспозиции (режим съёмки)VR AF P

SAM Цифровой зеркальной фотокамере Nikon формата FX/DX, F6, F5, F100, cерия F80, cерия F75, cерия F65333333Pronea 600i, Pronea S

33333Серия F4, F90X, cерия F90, cерия F70

F3AF, F-601, F-501, камеры Nikon MF (кроме F-601м)——————3: Возможно

VR: Подавление вибраций AF: Автофокусировка *1:

Режим P включает в себя режим AUTO и систему с варипрограммой (сюжетные режимы). *2: Ручной режим (M) недоступен. Благодарим за приобретение объектива AF-S NIKKOR 24-120мм f/4G ED VR. До использования этого объектива ознакомьтесь с данными инструкциями и прочитайте pуководство пользователя. Основные возможности

Нанокристаллическое покрытие, нанесенное на некоторые элементы объектива, гарантирует получение четких снимков отличного качества в любых условиях – от съемки при солнечном освещении до съемки в помещениях при свете прожекторов.

При включении функции подавления вибраций (VR

можно использовать более длительные выдержки (приблизительно на три ступени*), тем самым увеличивая диапазон значений выдержки и зума (особенно при ручной съемке). (*Основано на результатах, полученных в условиях измерений компании Nikon. Результаты подавления вибраций могут зависеть от ситуации и условий съемки.)

При присоединении объектива к цифровой зеркальной фотокамере Nikon формата DX, например, к фотокамере cерия D300 и D90, угол зрения объектива становится равным 61°-13°20´, а фокусное расстояние (в эквиваленте для 35мм пленочной фотокамеры) становится приблизительно равным 36-180мм.65

Фокусировка Установите селектор режима фокусировки камеры в соответствии с нижеприведённой таблицей. Автофокусировка с возможностью коррекции вручную (режим M/A)

Установите переключатель режимов фокусировки в положение M/A.

Включенная функция автофокусировки отменяется при вращении специального кольца фокусировки; при этом спусковая кнопка затвора должна быть нажата наполовину или должна быть нажата кнопка AF-ON, если она имеется на корпусе фотокамеры.

Снова нажмите спусковую кнопку затвора наполовину или кнопку AF-ON для отмены ручной фокусировки и возобновления автофокусировки.

Режим фокусировки объектива M/A M Цифровой зеркальной фотокамере Nikon формата FX/DX, F6, F5, cерия F4, F100, F90X, cерия F90, cерия F80, cерия F75, cерия F70, cерия F65, Pronea 600i, Pronea S AF (C/S) Автофокусировка с возможностью коррекции

Ручной фокус (Может использоваться электронный дальномер.)

Ручной фокус (Может использоваться электронный дальномер.) Серия F60, cерия F55, cерия F50, F-801s, F-801, F-601м, F-401x, F-401s, F-401 AF (C/S)

Ручной фокус (Может использоваться электронный дальномер, функция недоступна в фотокамере F-601M.)66

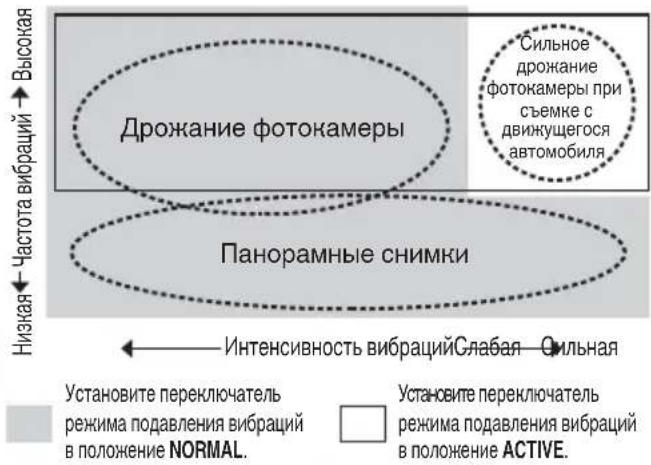

Режим подавления вибраций (VR

Основное понятие подавления вибраций Частота вибраций

Дрожание фотокамеры Панорамные снимки Сильное дрожаниефотокамеры присъемке сдвижущегося автомобиля Установите переключатель режима подавления вибраций в положение NORMAL. Установите переключатель режима подавления вибраций в положение ACTIVE. Интенсивность вибрацийСлабая Сильная

изображений Установите переключатель режима подавления вибраций в положение NORMAL или ACTIVE. При съемке панорамных

Установите переключатель режима подавления вибраций в положение NORMAL. При съемке изображений с движущегося

Установите переключатель режима подавления вибраций в положение ACTIVE. Настройка переключатель подавления вибраций ON/OFF ON (ВКЛ.): Эффект дрожания фотокамеры уменьшается при нажатии спусковой кнопки затвора наполовину и в момент спуска затвора. Снижение уровня вибраций в видоискателе облегчает выполнение автоматической и ручной фокусировки, а также точного кадрирования объекта съемки. OFF (ВЫКЛ.): Эффект дрожания фотокамеры не уменьшается. Установка переключателя режима подавления вибраций Установите переключатель подавления вибраций ON/OFF в положение ON и выберите режим подавления вибрации переключателем режимов подавления вибрации. NORMAL: Механизм подавления вибраций уменьшает в основном эффект дрожания фотокамеры. Эффект дрожания фотокамеры уменьшается также при горизонтальном и вертикальном панорамировании. ACTIVE: Механизм подавления вибраций уменьшает эффект дрожания фотокамеры, например, при съемке из движущегося автомобиля, и подавляет вибрации обычного или более высокого уровня. В этом режиме фотокамера не может автоматически отличить дрожание фотокамеры от перемещения камеры при панорамировании.67

Примечания по использованию подавления вибрации

Если этот объектив используется с фотокамерами, не совместимыми с системой подавления вибраций (стр. 64), установите переключатель подавления вибраций ON/OFF в положение OFF. Если этот переключатель находится в положении ON, батарея фотокамеры может очень быстро разряжаться (особенно это относится к фотокамере Pronea 600i).

После нажатия спусковой кнопки затвора наполовину необходимо дождаться стабилизации изображения в видоискателе перед тем, как нажать спусковую кнопку затвора до конца.

Вследствие особенностей характеристик механизма подавления вибраций после того, как будет отпущена кнопка спуска затвора, изображение в видоискателе может оказаться смазанным.

При съемке панорамных снимков не забудьте установить переключатель режима подавления вибраций в положение NORMAL. При съемке панорамы по широкой траектории подавление вибраций фотокамеры в направлении съемки панорамы не будет выполняться. Например, при горизонтальном панорамировании уменьшается только эффект вертикального дрожания фотокамеры.

Не выключайте фотокамеру и не снимайте с фотокамеры объектив при работе в режиме подавления вибраций. Если пренебречь этим примечанием, то при сотрясении объектива может послышаться звук, как при отсоединении или поломке внутренних компонентов. Это не является неисправностью. Для устранения этой ситуации снова включите фотокамеру.

При использовании моделей фотокамер, оснащенных встроенной вспышкой, при заряде вспышки функция подавления вибраций не работает.

Если фотокамера установлена на штатив, установите переключатель подавления вибраций ON/OFF e в положение OFF. Однако этот переключатель рекомендуется установить в положение ON при использовании фотокамеры на штативе с незакрепленной головкой или на моноподе.

При использовании фотокамер с автофокусировкой, оснащенных кнопкой AF-ON, функция подавления вибрации не работает при нажатии кнопки AF-ON.68

Использование бленды Бленда минимизирует рассеянный свет и защищает

Присоединение бленды

Убедитесь, что установочная метка

совпадает с меткой фиксации бленды ( ) (3).

Для облегчения установки или снятия бленды удерживайте ее за основание (рядом с меткой крепления бленды

, а не за внешнюю кромку.

Если бленда установлена на объектив ненадлежащим образом, может возникнуть эффект виньетирования.

Для хранения бленды присоединяйте ее в обратном положении. Для облегчения установки или снятия бленды удерживайте ее за основание (рядом с меткой фиксации бленды

, а не за внешнюю кромку. Фокусировка, зуммирование и глубина резко изображаемого пространства Перед фокусировкой поверните кольцо зуммирования для настройки фокусного расстояния, пока не будет достигнута требуемая компоновка кадра. Если фотокамера оборудована кнопкой или рычагом предварительного просмотра глубины резко изображаемого пространства, то глубину резко изображаемого пространства можно проверить через видоискатель фотокамеры.

Этот объектив оборудован системой внутренней фокусировки (IF). По мере уменьшения расстояния съемки также уменьшается фокусное расстояние.

Шкала расстояния не показывает точное расстояние между объектом и фотокамерой. Значения показываются приблизительно, и их следует использовать только в качестве общих ориентиров. При съемке удаленных пейзажей, глубина резкости может влиять на работу, и объект может казаться сфокусированным в положении, которое ближе, чем бесконечность.

Дополнительные сведения см. на странице 144. Установка диафрагмы На фотокамере можно настроить параметры диафрагмы.69

Встроенная вспышка и виньетирование

Встроенную вспышку нельзя использовать для съемки с расстояний менее 0,6 м.

Во избежание виньетирования не используйте бленду

Виньетирование - это затемнение углов изображения, возникающее при перекрытии света от вспышки блендой объектива. ФотокамерыПоддерживаемое фокусное расстояние/Расстояние съемкиD700 (формата FX) 24мм/3 м или больше

35мм или больше/без ограничений Серия D300, D200, D100 24мм/1 м или больше

35мм или больше/без ограничений D90, D80, cерия D70, D50

24мм/1,5 м или больше

35мм или больше/без ограничений D5000, D3100, D3000, D60, cерия D40

24мм/2,5 м или больше

35мм или больше/без ограничений Серия F80

35мм/1,5 м или больше

50мм или больше/без ограничений Серия F75

50мм/1,5 м или больше

85мм или больше/без ограничений Серия F70 50мм/1 м или больше

70мм или больше/без ограничений Серия F65, cерия F55

70мм/1,5 м или больше

85мм или больше/1 м или больше Серия F60 50мм/3 м или больше

70мм/1,5 м или больше

85мм или больше/1 м или больше Серия F50, F-401, F-401x, F-401s 70мм/2 м или больше

85мм/1,5 м или больше

120мм/1 м или больше Рекомендуемые фокусировочные экраны Сменные фокусировочные экраны, доступные для определенных зеркальных фотокамер Nikon, помогают осуществлять съемку практически в любых ситуациях. С этим объективом рекомендуется использовать следующие фокусировочные экраны: ABCE EC-B EC-E

Исключительное качество фокусировки

Приемлемое качество фокусировки Небольшое виньетирование или муар могут иметь место в видоискателе, но не на пленке.

Обозначает необходимую величину поправки экспозиции (только при использовании центрально-взвешенного замера). При использовании фотокамер F6 для задания величины поправки экспозиции для пользовательской настройки b6 Screen comp. («Компенсация фокусировочного экрана») выберите вариант Other screen («Другой экран») и задайте уровень EV в диапазоне от – 2,0 до +2,0 с шагом 0,5 EV. При использовании фокусировочных экранов с типами, отличными от B или E,70

вариант Other screen («Другой экран») необходимо выбирать даже в том случае, когда значение поправки равно 0 (поправка не требуется). При использовании фотокамер F5 величину поправки экспозиции можно задать с помощью пользовательской настройки #18 (на корпусе фотокамеры). Более подробные сведения см. в руководстве пользователя фотокамеры. Пустое поле означает, что фокусировочный экран использовать нельзя. Поскольку экран типа M может использоваться как для макросъёмки при увеличении 1:1 и выше, так и для микрофотографирования, его применение отличается от применения других экранов.

Для камер F5 с Матричным экспозамером могут использоваться только фокусировочные экраны EC-B, EC-E, B, E, J, A, L. Уход за объективом

Не поднимайте и не носите объектив или фотокамеру, держась за прикрепленную к объективу бленду.

Избегайте попадания грязи на контакты микропроцессора или их повреждения.

В случае повреждения резинового уплотнителя крепления объектива обратитесь к авторизованному сервисному центру Nikon или в сервисный центр для проведения ремонта.

Выполняйте очистку поверхности объектива продуванием воздухом. Для удаления грязи и пятен используйте мягкую, чистую хлопчатобумажная ткань или протирочную ткань для объектива, смоченную этанолом (алкоголем) или жидкостью для чистки линз. Протирайте круговыми движениями от центра к краям, стараясь не оставлять следов или дотрагиваться до других частей объектива.

Никогда не используйте органические растворители или бензол для чистки объектива.

Для защиты передней линзы объектива можно использовать нейтральные светофильтры. Бленда объектива также помогает защитить переднюю линзу

В случае хранения объектива в его чехле обязательно устанавливайте передние и задние крышки объектива.

Если объектив не будет использоваться в течение длительного времени, храните его в сухом, прохладном месте для предотвращения образования гибка или коррозии. Никогда не оставляйте объектив под воздействием прямых солнечных лучей и не подвергайте его воздействию химикатов, например камфарных или нафталиновых средств.

Избегайте попадания на объектив воды и не бросайте его в воду, так как это может стать причиной возникновения ржавчины или неисправности.

В некоторых частях объектива используется пластиковый материал повышенной прочности. Для предотвращения повреждения никогда не оставляйте объектив в местах с повышенной температурой.

Передняя крышка объектива LC-77 диаметром 77мм

Задняя защитная крышка объектива LF-4

Бленда с байонетным креплением HB-53

Мягкий чехол для объектива CL-1218

Ввинчивающиеся фильтры диаметром 77мм71

Технические характеристики Тип объектива: Объектив AF-S Zoom-NIKKOR типа G со встроенным микропроцессором и байонетом Nikon

расстояние: 24-120мм Максимальная

17 элементов в 13 группах (2 элементы со сверхнизкой дисперсией (ED), 3 асферические линзы и несколько линз с нанокристаллическим

Угол зрения: 84°-20°20´ при использовании с 35мм (135) пленочными зеркальными фотокамерами Nikon и цифровыми зеркальными фотокамерами Nikon формата FX 61°-13°20´ при использовании с цифровыми зеркальными фотокамерами Nikon формата DX 71°-16°20´ при использовании с фотокамерами со стандартом фотопленки IX240 Шкала фокусного расстояния: 24, 28, 35, 50, 70, 85, 120мм Информация о расстоянии: Передается в фотокамеру

зуммированием: Ручное с помощью специального кольца зуммирования Фокусировка: Система внутренней фокусировки (IF) Nikon, автофокусировка с использованием бесшумного волнового привода, ручная фокусировка с помощью отдельного кольца фокусировки

Метод со сдвигом объектива с помощью моторов с линейной обмоткой (voice coil motor, VCM) Шкала расстояния

Градуированная в метрах и футах, начиная с 0,45 м до бесконечности (∞) Минимальное

фокусировки: 0,45 м при всех настройках зyма Число лепестков

Полностью автоматическая

экспозиции: Метод с полностью открытой диафрагмой для фотокамер с интерфейсной системой микропроцессора Установочный

Прибл. 84 мм (диаметр) × 103,5 мм (длина от крепежного фланца объектива на фотокамере)

Прибл. 710 г Характеристики и дизайн могут быть изменены без предупреждения и каких-либо обязательств со стороны изготовителя.72

Благодаря применению системы внутренней фокусировки (IF) Nikon, по мере уменьшения расстояния съемки также уменьшается фокусное расстояние.
