MODE D'EMPLOI MagicWatch MWE9004 WAECO

Aide au stationnement Instructions de montage et de service

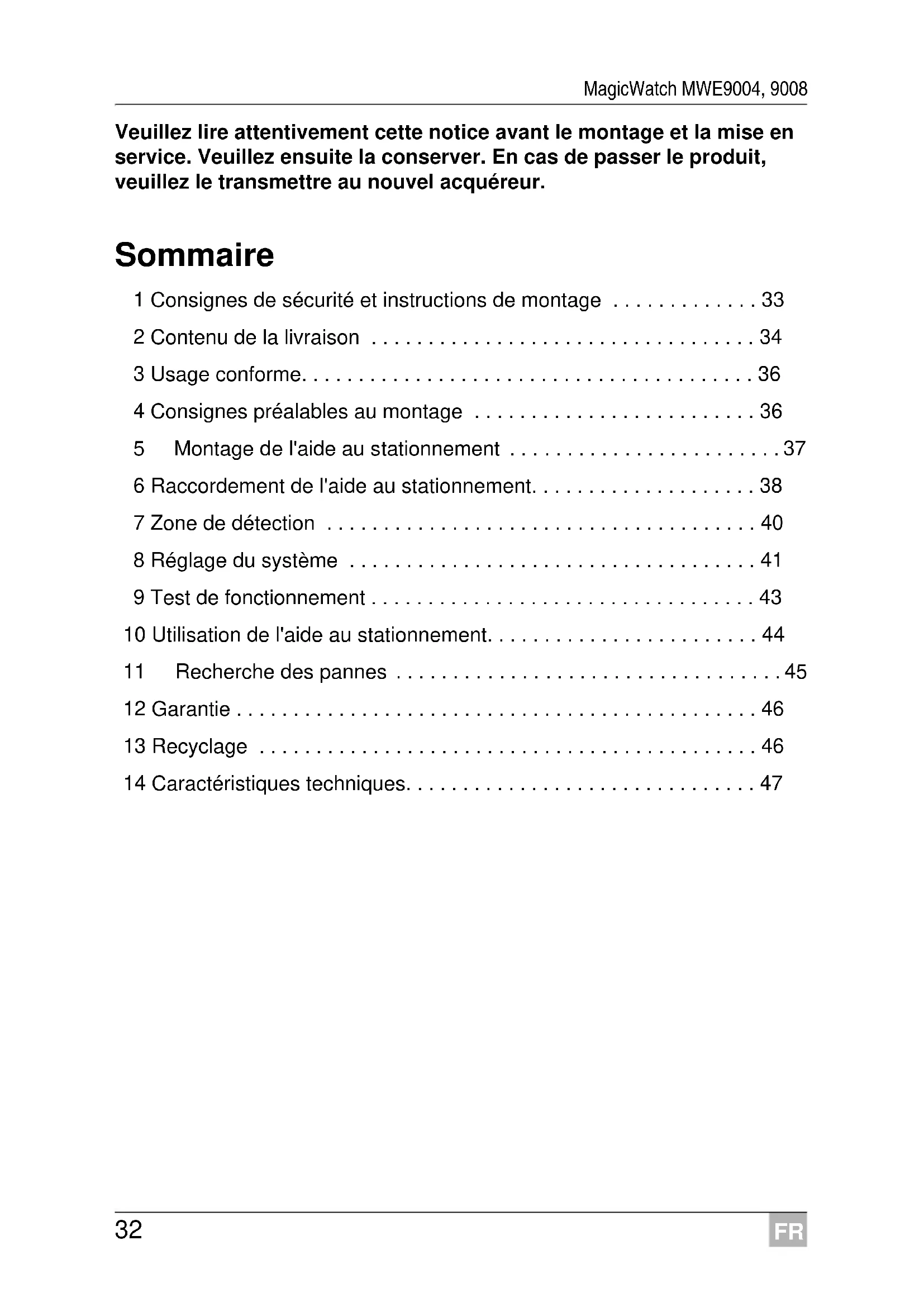

• Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Sommaire 1 Consignes de sécurité et instructions de montage p. 33
• 2 Contenu de la livraison p. 34
• 3 Usage conforme p. 36
• 4 Consignes préalables au montage p. 36
• 5 Montage de l'aide au stationnement p. 37
• 6 Raccordement de l'aide au stationnement p. 38
• 7 Zone de détection p. 40
• 8 Réglage du système p. 41
• 9 Test de fonctionnement p. 43
• 10 Utilisation de l'aide au stationnement p. 44
• 11 Recherche des pannes p. 45
• 12 Garantie p. 46
• 13 Recyclage p. 46
• 14 Caractéristiques techniques FR MagicWatch MWE9004, 9008 Consignes de sécurité et instructions de montage p. 47

1 Consignes de sécurité et instructions de montage Les textes suivants ne font que compléter les illustrations en annexe. Il ne s'agit pas d'instructions complètes de montage et d'utilisation ! Veuillez impérativement respecter les illustrations en annexe ! Respectez les consignes de sécurité et autres prescriptions imposées par le fabricant du véhicule et par les professionnels de l'automobile ! Respectez les consignes légales en vigueur. Le fabricant décline toute responsabilité pour des dommages dans les cas suivants : des influences mécaniques et des surtensions ayant endommagé le matériel des modifications apportées au produit sans autorisation explicite de la part du fabricant une utilisation différente de celle décrite dans la notice

ATTENTION ! Fixez les pièces de l'aide au stationnement installées dans le véhicule de manière à ce qu’elles ne puissent en aucun cas se desserrer (freinage abrupt, accident) et risquer de causer des blessures aux occupants du véhicule. N'installez pas les pièces de l'aide au stationnement dans le champ d'action d'un airbag, sans quoi elles risqueraient de blesser les passagers en cas d'enclenchement de l'airbag. L'aide au stationnement doit vous apporter une aide supplé- mentaire, c’est-à-dire que l’appareil ne vous dégage pas du devoir de prudence qui vous incombe lorsque vous faites une manœuvre.

AVIS ! Sur les véhicules équipés de feux arrière LED, le montage de l'aide au stationnement peut entraîner des dysfonctionnements. Si vous souhaitez monter les détecteurs sur un pare-chocs métallique, il vous faut les adaptateurs adéquats (non compris dans la livraison). Veillez à ce que les électroniques de commande ne soient pas exposées à l'humidité.FR Contenu de la livraison MagicWatch MWE9004, 9008

Veillez à ce qu'aucun détecteur ne cache les lampes de signa- lisation. Lors du montage des détecteurs, assurez-vous qu'aucun objet fixé sur le véhicule ne se trouve dans la zone de détection. Appliquez un peu de graisse dans les raccords enfichables des capteurs. 2 Contenu de la livraison

Voir fig. 1 Nº Quantité Désignation N° d'article 1 1 Electronique de commande détecteurs arrière 9101500059 2 1 Electronique de commande détecteurs avant 9101500060 3 1 Haut-parleur 9103555912 4 2 Câble de raccordement de l'électronique de commande

Détecteurs à ultrasons (bleus) Détecteurs à ultrasons (noirs) Détecteurs à ultrasons (marron)

6 8 Support détecteur standard 0° (montage de la partie intérieure)

(VPE 4) 7 8 Support détecteur standard 12° (montage de la partie intérieure) 8 8 Support détecteur 0° avec anneau de couverture (montage de la partie extérieure) 9 8 Support détecteur 12° avec anneau de couverture (montage de la partie extérieure) 10 1 Foret ∅ 18 mm – 1 Matériel de fixationFR MagicWatch MWE9004, 9008 Contenu de la livraison

Disponibles en accessoires (non compris dans la livraison) : Nº Quantité Désignation N° d'article 1 1 Electronique de commande 9101500063 3 1 Haut-parleur 9103555912 4 1 Cavalier

Détecteurs à ultrasons (bleus) Détecteurs à ultrasons (noirs)

6 4 Support détecteur standard 0° (montage de la partie intérieure)

(VPE 4) 7 4 Support détecteur standard 12° (montage de la partie intérieure) 8 4 Support détecteur 0° avec anneau de couverture (montage de la partie extérieure) 9 4 Support détecteur 12° avec anneau de couverture (montage de la partie extérieure) 10 1 Foret ∅ 18 mm – 1 Matériel de fixation Désignation N° d’article Support détecteur avec anneau silicone pour pare-chocs en métal 9101500015 (VPE 4) Support détecteur 20° avec anneau de couverture (montage par l’extérieur)

(VPE 1) Câble de rallonge détecteur 1,5 m 9103555747 Outil de découpage 18 mm 9101500013 Outil de découpage 22 mm 9101500024 Touche externe MWE9008 (montage en saillie) 9103555920 Touche externe MWE9008 (montage encastré) 9101500064 Affichage DEL pour MWE9004 9101500062 Écran avec affichage des distances pour MWE9004 9101500002FR Usage conforme MagicWatch MWE9004, 9008

3 Usage conforme MagicWatch est une aide au stationnement utilisant les ultrasons. Lors des manœuvres, elle surveille l’espace MWE9008 : devant et derrière le véhicule MWE9004 : derrière le véhicule Elle signale de manière sonore les obstacles détectés par l’appareil. MagicWatch est conçu pour être installé dans les voitures et les camping- cars. 4 Consignes préalables au montage

4.1 Déterminer l'emplacement de montage pour les

détecteurs Voir fig. 3 jusqu'à fig. 6.

Veuillez respecter les consignes suivantes lors du montage : La distance séparant les détecteurs du sol doit être de 40 cm au minimum et de 60 cm au maximum (fig. 3). Pour une fonctionnalité optimale, l’angle du détecteur par rapport à la chaussée doit être de 90° (fig. 3). L’angle ne doit pas être inférieur à 90°, sinon la chaussée sera reconnue en tant qu’obstacle par le détecteur. Les supports détecteur fournis conviennent aux pare-chocs les plus cou- rants. Si le pare-choc du véhicule est très incliné, des supports de détec- teurs 20° avec anneau de couverture sont disponibles en option (voir chapitre « Accessoires », page 35). Les supports de détecteurs fournis ne conviennent au montage dans des pare-chocs métalliques. Dans ce cas, vous aurez besoin de supports de détecteurs spéciaux avec un anneau en silicone (voir chapitre « Accessoires », page 35). REMARQUE Afin de permettre un fonctionnement parfait de l’appareil, il est important que les détecteurs soient correctement orientés. S’ils sont orientés vers le sol, par exemple, les irrégularités du sol seront signalées comme obstacles. S'ils sont trop orientés vers le haut, les obstacles existants risquent de ne pas être détectés.FR MagicWatch MWE9004, 9008 Montage de l'aide au stationnement

Notez que le support dépend de la hauteur du montage et de l’inclinaison du pare-chocs. Dans le tableau de la fig. 3, sélectionnez le support détecteur adapté ainsi que le diamètre de perçage correspondant. Le manuel contient des illustrations relatives au montage du support de détecteur standard (montage à partir de l’intérieur du pare-chocs) car celui-ci offre le meilleur rendu visuel. Les détecteurs peuvent également être montés avec les supports livrés et l’anneau de couverture. Montez les détecteurs au bon endroit (fig. 6):

4.2 Peindre les détecteurs

5 Montage de l'aide au stationnement Voir fig. 7 jusqu'à fig. 0.

Couleur des détecteurs Emplacement de montagebleu (bl) Côtés extérieurs du pare-chocs arrièrenoir (sw) Au milieu du pare-chocs arrièremarron (br) Pare-chocs avant REMARQUE Les détecteurs peuvent être peints. Le fabricant recommande de faire effectuer la peinture des détecteurs dans un garage spécia- lisé. AVIS ! Risque de dysfonctionnement ! Veillez à ce que les supports des détecteurs soient correctement orientés lorsque vous les collez. Dans le cas contraire, le fonction- nement correct de l'aide au stationnement n'est pas garanti. Les supports des détecteurs doivent être collés de manière à ce que les crochets de fixation soient orientés vers le haut et vers le bas ! AVIS ! Risque d’endommagement de la peinture ! La température ambiante ne doit pas être inférieure à 18 °C lors du découpage ou du perçage. Nous recommandons l’utilisation d’un outil de découpage.FR Raccordement de l'aide au stationnement MagicWatch MWE9004, 9008

Complément de la fig. 7 A ➤ Percez les trous en fonction du support sélectionné. Complément de la fig. 7 B ➤ Veillez à ne pas incliner l’outil de découpage lors de l’utilisation. Complément de la fig. 8 ➤ Nettoyer la surface de collage à l'intérieur du pare-chocs avec une couche d'apprêt. 6 Raccordement de l'aide au stationnement

REMARQUE MWE9008/9004: Sur certains véhicules, le feu de recul ne fonctionne que lorsque le contact est mis. Dans ce cas, vous devez mettre le contact pour déterminer la ligne positive et la ligne de masse. MWE9008 : Si vous ne disposez d’aucun signal de vitesse pour l’électronique de commande des détecteurs avant (ni de signal analogique du tachymètre, ni de signal numérique du bus CAN, grâce à un adaptateur de bus CAN comme le CBI150), vous pouvez déterminer un temps d’extinction pour les détecteurs avant. Les détecteurs avant sont activés lorsque le contact est mis et désactivés une fois que le temps réglé (paramètre 12) est expiré. Il est également possible d'utiliser un commutateur 9103555920 (accessoire) pour activer les détecteurs avant.FR MagicWatch MWE9004, 9008 Raccordement de l'aide au stationnement

Vous trouvez le schéma de raccordement complet MWE9008 à la fig. a. Vous trouvez le schéma de raccordement complet MWE9004 à la fig. b. Nº Désignation 1 Electronique de commande pour les détecteurs avant 2 Fil noir/bleu : raccordement au pôle positif connecté (+12 V) 3 Fil marron : raccordement à la masse 4 Fil jaune du haut-parleur : raccordement à l'emplacement 15 dans le connecteur de l'électronique de commande des détecteurs avant 5 Fil bleu du haut-parleur : raccordement à l'emplacement 3 dans le connecteur de l'électronique de commande des détecteurs avant 6 Fil jaune/noir : raccordement au signal de vitesse du tachymètre (en option) 7 Fil rouge/gris : raccordement au raccord mute de la radio (en option) 8 Détecteurs avant 9 Electronique de commande pour les détecteurs arrière 10 Feu de recul 11 Fil noir/bleu : raccordement au feu de recul 12 Fil marron : raccordement à la masse 13 Fil jaune/rouge du câble de raccordement de l'électronique de commande des détec- teurs arrière : raccordement à l'électronique de commande des détecteurs avant, emplacement 17 14 Fil marron du câble de raccordement de l'électronique de commande des détecteurs arrière : raccordement à l'électronique de commande des détecteurs avant, emplace- ment 5 15 Détecteurs arrière Nº Désignation 1 Electronique de commande 2 Feu de recul 3 Fil noir/bleu : raccordement au feu de recul 4 Fil marron : raccordement à la masse 5 Fil jaune du haut-parleur : raccordement à l'emplacement 15 dans le connecteur de l'électronique de commande 6 Fil bleu du haut-parleur : raccordement à l'emplacement 3 dans le connecteur de l'électronique de commande 7 Fil rouge/gris : raccordement au raccord mute de la radio (en option) 8 DétecteursFR Zone de détection MagicWatch MWE9004, 9008

7 Zone de détection Voir fig. e La zone de détection de l'aide au stationnement se divise en quatre parties à l'arrière et en trois à l'avant : Zone 1 (arrière uniquement) Cette zone est la première zone limite. Ici, les objets de petite taille ou se réfléchissant mal ne sont pas toujours détectés. Zone 2 Dans cette zone, presque tous les objets sont signalés. Domaine 3 Cette zone signale presque tous les objets, mais certains peuvent se retrouver dans l’angle mort des détecteurs ou ils peuvent ne pas être détectés en raison de leur constitution ou de leur taille réduite. Zone d'arrêt (zone 4) Les objets présents dans cette zone déclenchent un signal sonore perma- nent de l'aide au stationnement, signifiant « Stop ». Cette zone signale presque tous les objets, mais certains peuvent se retrouver dans l’angle mort des détecteurs ou ils peuvent ne pas être détectés en raison de leur constitution ou de leur taille réduite. La distance à partir de laquelle l'aide au stationnement signale un « Stop » peut être modifiée par étapes. Il est possible de supprimer l'affichage d'objets fixes, comme p. ex. un dispositif de remorquage.FR MagicWatch MWE9004, 9008 Réglage du système

8 Réglage du système Voir fig. f jusqu'à fig. h.

L'électronique de commande pour les détecteurs avant possède les élé- ments de commande suivants : Réglage des valeurs Voir fig. g à fig. h AVIS ! Des réglages non conformes peuvent affecter la sûreté du fonctionnement. REMARQUE Pour annuler le réglage du paramètre, sans le sauvegarder ou pour terminer le paramétrage : n’actionnez aucune touche pen- dant une durée prolongée. N° dans fig. f Désignation1 Affichage F5 Réglages d'usine activésC5 Réglages personnalisés effectués2, 3 Touches permettant le réglage du système :FR Réglage du système MagicWatch MWE9004, 9008

Configuration de module de commande avant (MWE9008) Si vous raccordez l’électronique de commande des détecteurs avant au compteur de vitesse, vous pouvez déterminer la vitesse de conduite à partir de laquelle les détecteurs s’éteignent. ➤ Réglez le paramètre 11 sur la valeur souhaitée. Si vous ne pouvez pas raccorder l’électronique de commande des détec- teurs avant au compteur de vitesse (p. ex. pas de signal de vitesse par adaptateur de bus CANcomme le CBI150), vous pouvez déterminer un temps d’extinction pour les détecteurs avant. ➤ Réglez le paramètre 12 sur le temps souhaité. Vous pouvez également régler le système de sorte que les détecteurs avant affichent les obstacles en permanence plutôt que par intermittence jusqu’à la désactivation par la vitesse ou par le temps d’extinction. ➤ Réglez pour cela le paramètre 16 sur la valeur 1. Vous pouvez régler la sensibilité du détecteur. ➤ Réglez pour cela le paramètre 17 sur la valeur souhaitée : 1 = basse ; 2=moyenne; 3= haute Configuration de module de commande arrière Vous pouvez régler la sensibilité du détecteur. ➤ Réglez pour cela le paramètre 17 sur la valeur souhaitée: 1=basse; 2 = moyenne ; 3 = haute Suppression d'affichage d'objets fixes (dispositif de remorquage, p. ex.) (module de commande arrière MWE9004/9008)

➤ Programmez le paramètre 10 sur la valeur 1, 2 ou 3 de sorte que les objets fixes n'apparaissent plus à l'écran. La valeur 0 désactive cette fonction. ATTENTION Assurez-vous qu'aucune personne ni aucun objet ne se trouve derrière le véhicule pendant la programmation.FR MagicWatch MWE9004, 9008 Test de fonctionnement

Fonction de réflexion à l'écran (MWE9004 uniquement) Vous pouvez passer de l'affichage de droite à celui de gauche avec l'écran DEL 9101500062. ➤ Réglez le paramètre 14 sur la valeur 1. Rétablir le réglage d'usine ➤ Appuyez simultanément sur les deux touches pendant plus de deux secondes. ✓ L'affichage indique F5. 9 Test de fonctionnement Pour tester l’aide au stationnement, dirigez-vous p. ex. lentement vers un mur.

AVIS ! Lors de la mise en service initiale, vous devez agir avec prudence et vous familiariser avec les différentes fréquences d'émission des bips sonores (fig. e).FR Utilisation de l'aide au stationnement MagicWatch MWE9004, 9008

10 Utilisation de l'aide au stationnement Lorsque le contact est mis ou que le moteur tourne, les détecteurs arrière (MWE9008/9004) sont automatiquement activés dès que la marche arrière est enclenchée. Les détecteurs avant (MWE9008) sont automatiquement activés lorsque le contact est mis et que la vitesse de conduite se trouve entre 0 et 10 km/h. S’il est impossible de capter le signal du tachymètre, les détecteurs avant sont activés lorsque le contact est mis ou lors du passage à la marche arrière. Ils sont automatiquement désactivés après écoulement d'un temps configurable d'extinction. Il est également possible d'utiliser un commutateur 9103555920 (accessoire) pour activer les détecteurs avant. Dès qu’un obstacle se trouve dans la zone de détection, un signal sonore retentit et se répète à intervalles réguliers. Lorsque vous vous rapprochez de l’obstacle, la fréquence d'émission des bips sonores change en fonction de la zone dans laquelle se trouve l'obstacle et vous indique ainsi la distance restante (fig. e).

AVIS ! Arrêtez le véhicule et contrôlez immédiatement la situation (si nécessaire, descendez du véhicule) si les événements suivants se produisent lors d’une manœuvre : Lors d’une manœuvre, l’appareil indique d'abord un obstacle et la fréquence des bips sonores augmente comme prévu (par exemple, passage de la fréquence lente à la fréquence moyenne). Le signal sonore passe tout à coup à la fréquence d'émission lente ou n’indique plus aucun obstacle. Ceci signifie que l’obstacle initial ne se trouve plus dans la zone de détection des détecteurs (en raison de la forme des détec- teurs), mais qu’une collision reste possible.FR MagicWatch MWE9004, 9008 Recherche des pannes

11 Recherche des pannes L’appareil ne semble pas fonctionner. Le câble d’alimentation en tension (câble noir/bleu et marron) n’a pas de contact ou est mal raccordé. ➤ Vérifiez les connexions. Les connecteurs mâles des détecteurs ne sont pas enfichés ou sont mal enfi- chés dans l’électronique de commande. ➤ Contrôlez les fiches et, si nécessaire, enfichez-les de manière à ce qu’elles soient enclenchées. Une fois que le contact est mis, un long signal retentit (env. 3 s) Un ou plusieurs détecteurs sont défectueux ou ne sont plus reliés à l’électro- nique de commande. L’affichage de l’électronique de commande indique le détecteur défectueux : par exemple E1 pour le détecteur avant avec le câble court ; E4 pour le détecteur avant avec le câble long. ➤ Contrôlez les fiches et, si nécessaire, enfichez-les de manière à ce qu’elles soient enclenchées. ➤ Remplacez le ou les détecteurs défectueux.

AVIS ! Le système ne fonctionne pas lorsqu'un ou plusieurs détecteurs sont défectueux.FR Garantie MagicWatch MWE9004, 9008

Le signalement des obstacles par l'appareil est erroné. Les causes suivantes peuvent entraîner de fausses alarmes : Par exemple saleté ou glace sur les détecteurs. ➤ Nettoyez les détecteurs. Les détecteurs sont mal montés. ➤ Adaptez la position ou la hauteur des détecteurs (fig. 3). Les détecteurs sont en contact avec le châssis du véhicule. ➤ Séparez les détecteurs du châssis. Des objets au niveau du véhicule (p. ex. roue de secours) entraînent de fausses alarmes. ➤ Programmez le paramètre 10 sur la valeur 1 de sorte que les objets fixes ne soient plus indiqués (voir chapitre « Réglage du système », page 41). 12 Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Pour toute réparation ou autre prestation de garantie, veuillez joindre à l'appareil les documents suivants : composants défectueux, une copie de la facture avec la date d'achat, le motif de la réclamation ou une description du dysfonctionnement. 13 Recyclage ➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.FR MagicWatch MWE9004, 9008 Caractéristiques techniques

14 Caractéristiques techniques

MagicWatchMWE9008 MWE9004N° d'article : 9101500055 9101500054Zone de détectiondétecteurs avant :Zone d’arrêt :Plage de mesure :env. 0,10 m à 0,25 menv. 0,25 m à 0,95 m Zone de détectiondétecteurs arrière :Zone d’arrêt :Plage de mesure :env. 0,10 m à 0,30 menv. 0,30 m à 1,80 mFréquence d’ultrasons : 40 kHzTension d’alimentation : 9–30 voltsIntensité absorbée : 220 mA maximumTempérature de fonctionnement :–25 °C à +70 °CCertification :REMARQUE Les détecteurs peuvent être peints. Le fabricant recommande de faire effectuer la peinture des détecteurs dans un garage spécia-lisé. 12ES MagicWatch MWE9004, 9008
