BRUKSANVISNING MagicWatch MWE9004 WAECO

SV 111 Parkeringshjälp

Monterings- och bruksanvisning

NO 126 Parkeringshjälp

7 Registreringsområde

Se fig. 15

Display-spellfunktion (kun MWE9004)

Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1 Säkerhets- och installationsanvisningar.... 112
2 Leveransomfattning .... 113
3 Ändamålsenlig användning 115
4 Före monteringen.... 115
5 Montera parkeringshjälpen 116
6 Ansluta parkeringshjälpen 117
7 Avkänningsområde 119
8 Ställa in systemet....120
9 Funktionstest 121
10 Använda parkeringshjälpen 122
11 Felsökning 123
12 Garanti 124
13 Avfallshantering 124
14 Tekniska data.... 125

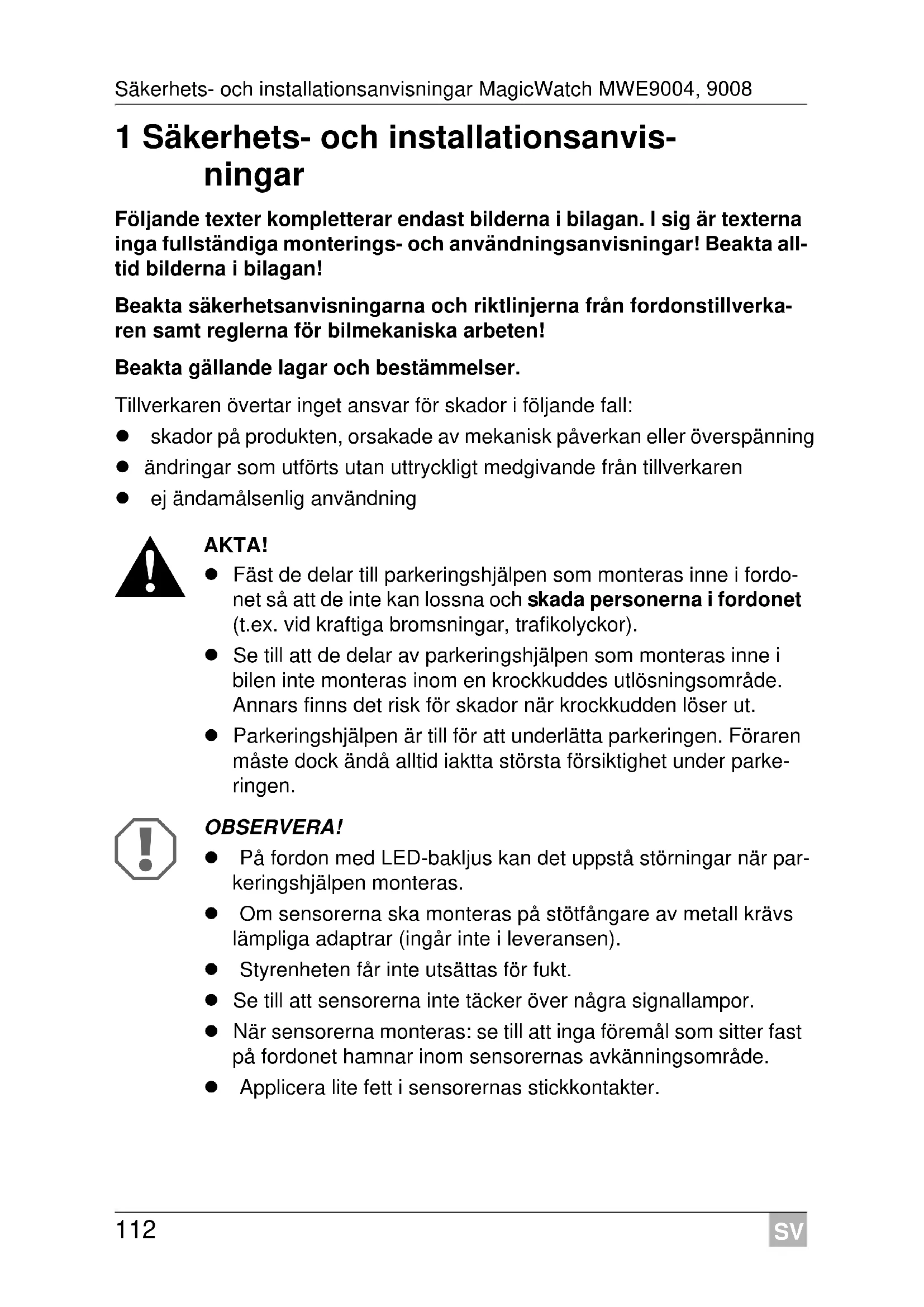

1 Säkerhets- och installationsanvisningar

Följande texter kompletterar endast bilderna i bilagan. I sig är texterna inga fullständiga monterings- och användningsanvisningar! Beakta all-tid bilderna i bilagan!

Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverka- ren samt reglerna för bilmekaniska arbeten!

Beakta gällande lagar och bestämmelser.

Tillverkaren övertar inget ansvar för skador i följande fall:

• skador på produkten, orsakade av mekanisk påverkan eller överspänning
• ändringar som utförts utan uttryckligt medgivande från tillverkaren
• ej ändamålsenlig användning

AKTA!

• Fäst de delar till parkeringshjälpen som monteras inne i fordo-net så att de inte kan lossna och skada personerna i fordonet (t.ex. vid kraftiga bromsningar, trafikolyckor).
• Se till att de delar av parkeringshjälpen som monteras inne i bilen inte monteras inom en krockkuddes utlösningsområde. Annars finns det risk för skador när krockkudden löser ut.
• Parkeringshjälpen är till för att underlätta parkeringen. Föraren måste dock ändå alltid iaktta största försiktighet under parke- ringen.

OBSERVERA!

• På fordon med LED-bakljus kan det uppstå störningar när parkeringshjälpen monteras.
• Om sensorerna ska monteras på stötfångare av metall krävs lämpliga adaptrar (ingår inte i leveransen).
• Styrenheten får inte utsättas för fukt.
• Se till att sensorerna inte täcker över några signallampor.
• När sensorerna monteras: se till att inga föremål som sitter fast på fordonet hamnar inom sensorernas avkänningsområde.
• Applicera lite fett i sensorernas stickkontakter.

2 Leveransomfattning

2.1 MWE9008

Se bild 1

Nr Mängd Beteckning Artikelnr
1 1 styrenhet bakre sensorer 9101500059
2 1 styrenhet främre sensorer 9101500060
3 1 högtalare 9103555912
4 2 anslutningskablar styrenhet
5	2	ultraljudssensorer (blåa)	9101500057
	2	ultraljudssensorer (svarta)	9101500056
	4	ultraljudssensorer (brun)	9101500058
6 8 standard-sensorhållare 0°(montering från insidan)			9101500033(VPE 4)
7 8 standard-sensorhållare 12°(montering från insidan)
8 8 sensorhållare 0° med täckring(montering från utsidan)
9 8 sensorhållare 12° med täckring(montering från utsidan)
10 1 kärnborr ∅ 18 mm
- 1 fastsättningsmaterial

2.2 MWE9004

Se bild 1

Nr Mängd Beteckning Artikelnr
1 1 styrenhet 9101500063
3 1 högtalare 9103555912
4 1 kabelbrygga
5	2	ultraljudssensorer (blåa)	9101500057
	2	ultraljudssensorer (svarta)	9101500056
6 4 standard-sensorhållare 0°(montering från insidan)			9101500033(VPE 4)
7 4 standard-sensorhållare 12°(montering från insidan)
8 4 sensorhållare 0° med täckring(montering från utsidan)
9 4 sensorhållare 12° med täckring(montering från utsidan)
10 1 kärnborr ∅ 18 mm
- 1 fastsättningsmaterial

2.3 Tillbehör

Följande tillbehör finns tillgängligt (ingår inte i leveransen):

Beteckning Artikelnr.
Sensorhållare med silikonring för stötfångare av metall 9101500015	(VPE 4)
20°-sensorhållare med täckring (montering från utsidan) 9101500023	(VPE 1)
Förlängningskabel sensor 1,5 m	9103555747
Stansverktyg 18 mm	9101500013
Stansverktyg 22 mm	9101500024
Extern knapp MWE9008 (påbyggnad)	9103555920
Extern knapp MWE9008 (inbyggnad)	9101500064
LED-display för MWE9004	9101500062
Display med avständsvisning för MWE9004	9101500002

3 Ändamålsenlig användning

MagicWatch är en parkeringshjälp som arbetar med ultraljud. Den övervakar området vid parkering

● MWE9008: framför och bakom fordonet
● MWE9004: bakom fordonet

Avger akustiska varningssignaler om några hinder registreras av apparaten.

MagicWatch är avsedd för personbilar och husbilar.

4 Före monteringen

4.1 Bestämma sensorernas monteringsplats

Se bild 3 till bild 6

ANVISNING

För att systemet ska fungera ordentligt är det viktigt att senso- rerna riktas rätt.

Om sensorerna riktas mot marken signaleras t.ex. ojämnheter på marken som hinder. Om de riktas för högt uppåt registreras inte hindren.

Tänk på följande vid monteringen:

• Avståndet mellan sensorerna och marken ska vara minst 40 cm och max. 60 cm (bild 3).
• För en optimal funktion ska sensorernas vinkel i förhållande till vägen vara 90° (bild 3). Vinkeln får inte vara mindre än 90° eftersom vägen då registreras som hinder.
• De medföljande sensorhållarna är lämpliga för de vanligaste stötfångarna. Om fordonets stötfångare har en mycket stark lutning, finns även 20°-sensorhållare med täckring tillgängliga (se kapitel "Tillbehör" på sidan 114).

• De medföljande sensorhållarna är inte avsedda för montering på stötfångare av metall. För detta fall finns det speciella sensorhållare med silikonring (se kapitel "Tillbehör" på sidan 114).

• Observera att val av sensorhållaren beror på monteringshöjd och vinkel på stötfångaren. Välj passande sensorhållare och tillhörande borrdiameter i tabellen i bild 3. Anvisningen visar montering av standard-sensorhållare (montering på insidan av stötfångaren) eftersom detta ger det bästa optiska resultatet. Alternativt kan sensorerna monteras med de medföljande sensorhållarna med täckring.

• Montera sensorerna på korrekt plats (bild 6):

Sensorernas färg Monteringsplats

blå (bl) Den bakre stötfångarens utsidor

svart (sw) Den bakre stötfångarens mitt

brun (br) På den främre stötfångaren

4.2 Lackera sensorerna

Se bild 2

ANVISNING

Sensorerna får lackeras. Tillverkaren rekommenderar att lackeringen av sensorerna görs av en auktoriserad verkstad.

5 Montera parkeringshjälpen

Se bild 7 till bild 10

OBSERVERA! Risk för funktionsstörningar!

Klistra fast sensorhållaren korrekt riktad. I annat fall finns det risk för att parkeringshjälpen inte fungerar korrekt.

Sensorhållarna måste klistras fast så att fästtapparna pekar uppåt och nedåt!

OBSERVERA! Risk för lackskador!

• Vid stansning eller borning får omgivningstemperaturen inte ligga under 18 °C.
• Vi rekommenderar att stansverktyget används.

Komplettering till bild 7A

▶Borra hål till vald sensorhållare.

▶Se till att stansverktyget ligger plant när det används.

▶Rengör fästytan på stötfångarens insida med en primer.

6 Ansluta parkeringshjälpen

ANVISNING

• MWE9008/9004: På en del fordon fungerar backljustet endast när tändningen är påslagen. Då måste man slå på tändningen för att kunna bestämma plus- och jordledningen.
• MWE9008: Om styrenheten till de främre sensorerna inte kan anslutas till hastighetsmätaren (varken digitalt via CAN-bus eller analogt från hastighetsmätaren), kan en avstängningstid ställas in för de främre sensorerna.

De främre sensorerna aktiveras när tändningen slås på och stängs av när den inställda tiden har gått (parameter 12).

Dessutom kan en omkopplare 9103555920 (tillbehör) användas för att aktivera de främre sensorerna.

Kopplingsschemat MWE9008 finns på bild 11.

Nr Beteckning

2 Svart/blå ledare: anslutning till tändningsplus (+12 V)

3 Brun ledare: anslutning till jord

4 Gul ledare från högtalaren: anslutning till plats 15 i kontakten på styrenheten till de främre sensorerna

5 Blå ledare från högtalaren: anslutning till plats 3 i kontakten på styrenheten till de främre sensorerna

6 Gul/svart ledare: anslutning till hastighetssignalen för hastighetsmätaren (tillval)

7 Röd/grå ledare: anslutning till radions mute-anslutning (tillval)

8 Främre sensorer

9 Styrenhet för de bakre sensorerna

10 Backljus

11 Svart/blå ledare: anslutning till backljustet

12 Brun ledare: anslutning till jord

13 Gul/röd ledare från anslutningskabeln för styrenheten till de bakre sensorerna: anslutning till styrenheten för de främre sensorerna, plats 17

14 Brun ledare från anslutningskabeln för styrenheten till de bakre sensorerna: anslutning till styrenheten för de främre sensorerna, plats 5

15 Bakre sensorer

Kopplingsschemat MWE9004 finns på bild 12.

Nr Beteckning

1 Styrenhet

2 B a c k l j u s

3 Svart/blå ledare: anslutning till backljustet

4 Brun ledare: anslutning till jord

5 Gul ledare från högtalaren: anslutning till plats 15 i kontakten på styrenheten

6 Blå ledare från högtalaren: anslutning till plats 3 i kontakten på styrenheten

7 Röd/grå ledare: anslutning till radions mute-anslutning (tillval)

8 Sensorer

7 Avkänningsområde

Se bild 15

Parkeringshjälpens räckvidd är uppdelad i fyra zoner bak och tre zoner fram:

- Zon 1 (endast bak)

Den här zonen är det första gränsområdet. Här kan det hända att små eller dåligt reflekterande föremål inte registreras.

- Zon 2

Inom denna zon registreras så gott som samtliga föremål.

- Zon 3

Inom denna zon registreras så gott som samtliga föremål, det kan dock hända att föremål befinner sig inom sensorernas döda vinkel eller så registreras de inte p.g.a. dess fysikaliska egenskaper eller dess ringa storlek.

- Stoppzon (4)

Om föremål registreras inom denna zon signalerar parkeringshjälpen "stopp" genom en oavbruten akustisk signal.

Inom denna zon registreras så gott som samtliga föremål, det kan dock hända att föremål befinner sig inom sensorernas döda vinkel eller så registreras de inte p.g.a. dess fysikaliska egenskaper eller dess ringa storlek.

Avståndet vid vilket parkeringshjälpen signalerar "stopp" kan ställas in på olika lägen.

Indikering av fasta föremål, t.ex. dragkroken, kan dämpas.

8 Ställa in systemet

Se bild 16 till bild 18

OBSERVERA!

Icke fackmässiga inställningar kan påverka funktionen negativt.

ANVISNING

För att avbryta inställningen av en parameter, utan att spara, eller för att avbryta hela inställningsproceduren: Tryck inte på någon knapp under en längre tid.

Styrenheten för de främre sensorerna har följande reglage:

Nr på bild 16 Beteckning

1 Display F5Fabriksinställningar aktiverade

c5Egna inställningar

2, 3 Knappar för inställning av systemet

Ställa in värden

Se bild 17 till bild 18

Konfigurera den främre styrmodulen (MWE9008)

- Om styrenheten till de främre sensorerna ansluts till hastighetsmätaren kan hastigheten för avstängning av sensorerna ställas in.

▶ Ställ in parameter 17 på önskat värde.

- Om styrenheten till de främre sensorerna inte kan anslutas till hastighetsmätaren (t.ex. ingen hastighetssignal med en CAN-bus-adapter som CBI150), kan en avstängningstid ställas in för de främre sensorerna.

▶ Ställ in parameter 12 på önskat tidsvärde.

- Du kan ställa in systemet så att de främre sensorerna alltid indikerar hinder och inte enbart indikerar hinder genom hastigheten eller avstängningstiden fram till avaktiveringen.

▶ Ställ in parameter 15 på värdet 1.

- Sensors känslighet kan ställas in.

▶ Ställ in parameter 17 på önskat värde. 1 = låg; 2 = medel; 3 = hög

Konfigurera den bakre styrmodulen

Sensorns känslighet kan ställas in.

▶ Ställ in parameter 17 på önskat värde. 1 = låg; 2 = medel; 3 = hög

Dölja visning av fasta föremål (t.ex. dragkroken) (bakre styrmodul, MWE9004/9008)

OBSERVERA!

Se till att inga personer eller föremål befinner sig bakom fordonet när du genomför programmeringen.

Ställ in parametern 10 på värdet 1, 2 eller 3 så att fasta föremål inte visas längre.

Med värdet ∅ avaktiveras funktionen.

Display-spegelfunktion (endast MWE9004)

På LED-displayen 9101500062 går det att spegelvända (byta plats) visningen från höger till vänster eller tvärtom.

▶ Ställ in parameter 14 på värdet 1.

Återställning av fabriksinställningar

▶Tryck på båda knapparna mer än två sekunder.

√På displayen visas F5.

9 Funktionstest

Kör långsamt mot en vägg för att testa parkeringshjälpen.

OBSERVERA!

Var mycket försiktig när du testar systemet för första gången, lyssna noga på de olika tonföljderna (bild 15).

10 Använda parkeringshjälpen

De bakre sensorerna (MWE9008/9004) aktiveras automatiskt när backen läggs i, tändningen är påslagen/motorn är igång.

De främre sensorerna (MWE9008) aktiveras automatiskt när hastigheten ligger mellan 0 och 10 km/h och tändningen är påslagen.

Om hastighetssignalen inte kan registreras aktiveras de främre sensorerna när tändningen slås på eller när backen läggs in. Efter den inställda avstängningstiden avaktiveras de automatiskt. Dessutom kan en omkopplare 9103555920 (tillbehör) monteras för aktivering av de främre sensorerna.

En signal ljuder regelbundet så fort ett hinder befinner sig inom avkänningsområdet.

När man närmar sig hindret ändras tonföljden beroende på vilken zon hindret finns i, därigenom signaleras det aktuella avståndet (bild 15).

OBSERVERA!

Stanna genast bilen och kontrollera avståndet (stig vid behov ut ur bilen) om nedanstående sker under parkeringen:

Under parkeringen signalerar systemet ett hinder och signalerna blir snabbare (växlar t.ex. från långsamt till "medelsnabbt"). Plötsligt växlar systemet till långsamma signaler igen, eller det signalerar inget hinder längre.

Det betyder att hindret inte längre befinner sig inom sensorernas avkänningsområde (beroende på modell).

11 Felsökning

Systemet fungerar inte.

Spänningsförsörjningskabeln (svart/blå och brun ledning) har ingen kontakt eller felaktig anslutning.

▶Kontrollera anslutningarna.

Sensorernas kontakter har inte anslutits till styrenheten, eller de har inte anslutits korrekt.

▶Kontrollera kontakterna, anslut dem vid behov rätt, de måste haka i ordentligt.

När tändningen slås på ljuder en lång ton (ca 3 sek.)

En eller flera sensorer är defekta eller är inte anslutna till styrenheten. Den defekta sensorn visas på styrenhetens display:

• till exempel E1 för den främre sensorn med kort kabel eller E4 för den främre sensorn med lång kabel.
  ▶Kontrollera kontakterna, anslut dem vid behov rätt, de måste haka i ordentligt.
  ▶Byt ut den trasiga sensorn/de trasiga sensorerna.

OBSERVERA!

Systemet fungerar inte om en eller flera sensorer är defekta.

Apparaten felanmäler föremål.

Följande orsaker kan leda till falskt alarm:

• Till exempel smuts eller frost på sensorerna.
  ▶Rengör sensorerna.

• Sensorerna har monterats felaktigt.
  ▶ Montera sensorerna på rätt plats eller höjd (bild 3).

• Sensorerna har kontakt med chassit.
  ▶Isolera sensorerna från chassit.

Föremål på fordonet (t.ex. frakt av cykel) kan leda till falskt alarm.

Ställ in parametern 10 på värdet 7 om fasta föremål inte ska visas längre (se kapitel "Ställa in systemet" på sidan 120).

12 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

• defekta komponenter,
• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

13 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

14 Tekniska data

	MagicWatch
	MWE9008 MWE9004
Artikelnr: 9101500055 9101	500054
Avkänningsområde främre sensorerna:Stoppzon:Mätområde:	ca 0,10 m till och med 0,25 mca 0,25 m till och med 0,95 m	-
Avkänningsområde bakre sensorerna:Stoppzon:Mätområde:	ca 0,10 m till och med 0,30 mca 0,30 m till och med 1,80 m
Ultraljudsfrekvens: 40 kHz
Försörjningsspänning: 9–30	volt
Strömbehov: maximalt 220 mA
Drifttemperatur: -25 °C till +70 °C
Godkännande:	e12

ANVISNING

Sensorerna får lackeras. Tillverkaren rekommenderar att lackeringen av sensorerna görs av en auktoriserad verkstad.

De bakre følerne (MWE9008/9004) aktiveres automatisk när man legger inn revers, när tenningen er på eller motoren går.

S-42131 Västra Frölunda (Göteborg)

[phone]

昌 [phone]

Mail: [e-mail]

SWITZERLAND
