Asennus- ja käyttöohje

PT 156 Sistema de ajuda de parqueamento

Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

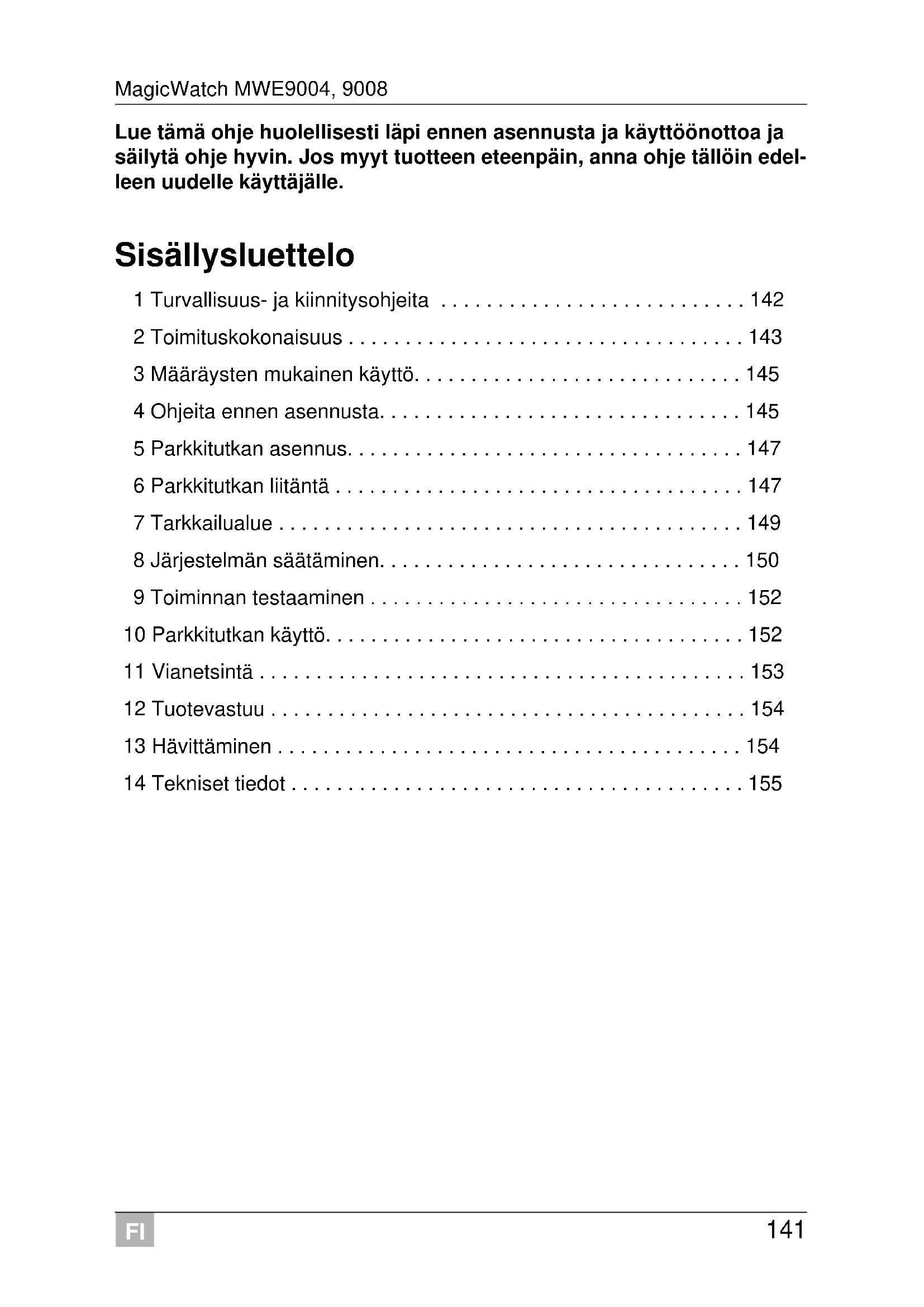

Sisällysluettelo

1 Turvallisuus- ja kiinnitysohjeita 142
2 Toimituskokonaisuus .... 143
3 Määräysten mukainen käyttö. 145
4 Ohjeita ennen asennusta. 145
5 Parkkitutkan asennus....147
6 Parkkitutkan liitäntä 147
7 Tarkkailualue 149
8 Järjestelmän säätäminen.... 150
9 Toiminnan testaaminen 152
10 Parkkitutkan käyttö. 152
11 Vianetsintä .... 153
12 Tuotevastuu 154
13 Hävittäminen 154
14 Tekniset tiedot 155

1 Turvallisuus- ja kiinnitysohjeita

Seuraavat tekstit täydentävät osittain kuvia oheislehtisessä. Ne eivät yksistään ole täydellisiä asennus- ja käyttöohjeita! Huomioi aina oheislehtisen kuvat!

Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia!

Noudata voimassa olevia lakeja ja määräyksiä.

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

HUOMIO!

• Kiinnitä parkkitutkan ajoneuvoon asennettavat osat siten, että ne eivät missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irtoa ja johda ajoneuvon matkustajien loukkaantumiseen.
• Älä asenna parkkitutkan ajoneuvoon asennettavia osia turvatynyn vaikutusalueelle. Muuten ilmatyynyn laukeamisesta aiheutuu loukkaantumisvaara.
• Parkkitutka on tarkoitettu lisäavuksi, ts. laite ei vapauta sinua velvollisuudesta olla erityisen varovainen kääntyessäsi.

HUOMAUTUS!

• LED-takavaloilla varustetuissa ajoneuvoissa parkkitutkan asennus voi johtaa häiriöihin.
• Jos haluat asentaa anturit metallipuskureihin, tarvitset sopivan adapterin (ei mukana toimituksessa).
• Ohjauselektroniikka ei saa joutua alttiiksi minkäänlaiselle kosteudelle.
• Anturit eivät saa peittää mitään merkkilamppuja.
• Huomioi anturien asennuksessa, että mitkään ajoneuvoon kiinteästi kiinnitetyt esineet eivät ole anturien tarkkailualueella.
• Laita anturien pistokeliitoksiin hieman rasvaa.

2 Toimituskokonaisuus

2.1 MWE9008

Ks. kuva 1

Nro Määrä Nimitys Tuotenro.
1 1 Ohjauselektroniikka taaemmat anturit 9101500059
2 1 Ohjauselektroniikka etupuolen anturit 9101500060
3 1 Kaiuttimet 9103555912
4 2 Ohjauselektroniikan liitäntäjohto
5	2	Ultraäänianturit (sininen)	9101500057
	2	Ultraäänianturit (musta)	9101500056
	4	Ultraäänianturit (ruskea)	9101500058
6 8 Vakio-anturipidikkeet 0°(asennus sisäpuolelta)			9101500033(VPE 4)
7 8 Vakio-anturipidikkeet 12°(asennus sisäpuolelta)
8 8 Anturipidike 0° suojarenkaalla(asennus ulkopuolelta)
9 8 Anturipidike 12° suojarenkaalla(asennus ulkopuolelta)
10	1	Sydänpora ∅ 18 mm
- 1 Kiinnitysmateriaali

2.2 MWE9004

Ks. kuva 1

Nro Määrä Nimitys Tuotenro.
1 1 Ohjauselektroniikka 9101500063
3 1 Kaiuttimet 9103555912
4 1 Johtoliitos
5	2	Ultraäänianturit (sininen)	9101500057
	2	Ultraäänianturit (musta)	9101500056
6 4 Vakio-anturipidikkeet 0°(asennus sisäpuolelta)			9101500033(VPE 4)
7 4 Vakio-anturipidikkeet 12°(asennus sisäpuolelta)
8 4 Anturipidike 0° suojarenkaalla(asennus ulkopuolelta)
9 4 Anturipidike 12° suojarenkaalla(asennus ulkopuolelta)
10 1 Sydänpora ∅ 18 mm
- 1 Kiinnitysmateriaali

2.3 Lisävarusteet

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

Nimitys Tuotenro
Anturipidike ja silikonirengas metallisille puskureille	9101500015(VPE 4)
20°-anturipidike suojarenkaalla (asennus ulkopuolelta) 9101500023	(VPE 1)
Jatkojohto anturi 1,5 m	9103555747
Stanssaustyökalu 18 mm	9101500013
Stanssaustyökalu 22 mm	9101500024
Ulkoinen anturi MWE9008 (pinta-asennus)	9103555920
Ulkoinen anturi MWE9008 (upotettava)	9101500064
LED-näyttö MWE9004:ään	9101500062
Näyttö etäisyysilmaisimella MWE9004:ään	9101500002

3 Määräysten mukainen käyttö

MagicWatch on ultraääneen perustuva parkkitutka. Se tarkkailee ympäristöä kääntelyn aikana

● MWE9008: ajoneuvon edessä ja takana
● MWE9004: ajoneuvon takana

Laite varoittaa akustisesti havaitsemistaan esteistä.

MagicWatch on suunniteltu asennettavaksi henkilö- ja matkailuautoihin.

4 Ohjeita ennen asennusta

4.1 Antureiden asennuspaikan määrittäminen

Ks. kuva 3 – kuva 6

OHJE

Anturien oikea asennus on laitteen moitteettoman toiminnan kannalta tärkeätä.

Jos ne osoittavat maahan, esim. alustan epätasaisuudet ilmaistaan esteiksi. Jos ne osoittavat liian ylös, todellisia esteitä ei tunnisteta.

Huomioi asennuksessa seuraavat tiedot:

• Antureiden etäisyys maahan tulisi olla vähintään 40 cm ja enintään 60 cm (kuva 3).
• Optimaalisen toiminnon takaamiseksi tulisi anturin olla 90° kulmassa ajoväylään nähden (kuva 3). Kulman ei saa olla alle 90°, koska muutoin anturi ilmaisee ajoväylän esteeksi.
• Oheiset anturit sopivat yleisimpiin puskureihin. Jos ajoneuvon puskuri on voimakkaasti kallellaan, tarvitaan optiona saatavilla olevat 20°-anturipi-dikkeet ja suojarenkaat (ks. kap. "Lisävarusteet" sivulla 144).

• Oheiset anturipidikkeet eivät sovi asennettavaksi metallipuskureihin. Täl- laisessa tapauksessa tarvitset erityiset silikonirenkaalla varustetut anturi- pidikkeet (ks. kap. "Lisävarusteet" sivulla 144).

• Huomaa, että anturipidikkeeseen vaikuttaa asennuskorkeus ja puskurin kallistus. Valitse kuten kuva 3 näyttää sopiva anturipidike sekä siihen sopiva reiän halkaisija. Ohjeessa on vakioanturipidikkeiden asennus (asennus puskurin sisäpuolelta), koska näin asennustulos on optisesti paras. Vaihtoehtoisesti voidaan anturit asentaa myös toimitetuilla anturipidikkeillä ja suojarenkailla.

• Asenna anturit oikealla paikalleen (kuva 6):

Antureiden väri Asennuspaikka

sininen (bl) takapuskurin ulkopuolet

musta (sw) takapuskurin keskelle

ruskea (br) etupuskuri

4.2 Antureiden maalaminen

Ks. kuva 2

OHJE

Anturit voi maalata. Valmistaja suosittelee, että annat huoltolikkeen maalata anturit.

5 Parkkitutkan asennus

Ks. kuva 7 – kuva 10

HUOMAUTUS! Toimintohäiriön vaara!

Liimaa anturipidike oikein kohdistettuna. Muutoin parkkitutkan oikeaa toimintoa ei voida taata.

Anturipidikkeet tulee liimata siten, että pidikenokat osoittavat ylös ja alas!

HUOMAUTUS! Maalivaurion vaara!

• Ympäristön lämpötila ei saa olla stanssattaessa tai porattaessa alle 18 °C.
• Suosittelemme stanssaustyökalun käyttämistä.

Lisäys, kuva 7 A

▶Poraa reitä valittua anturipidikettä vastaavasti.

Lisäys, kuva 7 B

▶ Huolehdi siitä, että stanssaustyökalu ei mene käytettäessä vinoon.

Täydentää kuva 8

▶Puhdista puskurin sisäpinnan liimapinta Primer-pohjusteella.

6 Parkkitutkan liitäntä

OHJE

• MWE9008/9004: Joissakin ajoneuvoissa peruutusvalo toimii vain, kun virta on päällä. Tässä tapauksessa sinun tulee kytkeä virta päälle plus- ja maajohtimen selvittämiseksi.
• MWE9008: Voit säätää etuanturien poiskytkentäaikaa, jos etuanturien ohjauselektroniikan käyttöön ei voida asettaa nopeussignaalia (sen paremmin analogisesti nopeusmittarista kuin digitaalisesti CAN-väylästä CAN-väyläsovittimella kuten CBI150:llä).
  Etupuolen anturit aktivoidaan kytkemällä virta, ja niiden virta katkaistaan säädetyn ajan jälkeen (parametri 12).
  Lisäksi voidaan käyttää kytkintä 9103555920 (lisävaruste) etummaisten antureiden aktivoimiseksi.

Kokonaisliitäntäkaavion MWE9008 löydät seuraavasta kohdasta: kuva 11.

Nro – Nimitys

1 Ohjauselektroniikka etupuolen antureille
2 Musta/sininen johdin: Liitäntä kytkettyyn plussaan (+12 V)
3 Ruskea johdin: Liitäntä maahan
4 Keltainen johdin kaiuttimesta: Liitäntä pistoliitäntään 15 etummaisten antureiden ohjauselektroniikan pistokkeessa
5 Sininen johdin kaiuttimesta: Liitäntä pistoliitäntään 3 etummaisten antureiden ohjauselektroniikan pistokkeessa
6 Keltainen/musta johdin: Liitäntä nopeusmittarin nopeussignaaliin (optionaalinen)
7 Punainen/harmaa johdin: Liitäntä radion mykistysliitäntään (optionaalinen)
8 Etupuolen anturit
9 Ohjauselektroniikka takaosan antureille
10 Peruutusvalo
11 Musta/sininen johdin: Liitäntä peruutusvaloihin
12 Ruskea johdin: Liitäntä maahan
13 Keltainen/punainen johdin takimmaisten antureiden ohjauselektroniikan liitäntäjohdosta: Liitäntä etummaisten antureiden ohjauselektroniikkaan, pistoliitäntä 17
14 Ruskea johdin takimmaisten antureiden ohjauselektroniikan liitäntäjohdosta: Liitäntä etummaisten antureiden ohjauselektroniikkaan, pistoliitäntä 5
15 Takaosan anturit

Kokonaisliitäntäkaavion MWE9004 löydät seuraavasta kohdasta: kuva 12.

Nro Nimitys

1 Ohjauselektroniikka
2 Peruutusvalo
3 Musta/sininen johdin: Liitäntä peruutusvaloihin
4 Ruskea johdin: Liitäntä maahan
5 Keltainen johdin kaiuttimesta: Liitäntä pistoliitäntään 15 ohjauselektroniikan pistokkeessa
6 Sininen johdin kaiuttimesta: Liitäntä pistoliitäntään 3 ohjauselektroniikan pistokkeessa
7 Punainen/harmaa johdin: Liitäntä radion mykistysliitäntään (optionaalinen)
8 Anturit

7 Tarkkailualue

Ks. kuva 15

Parkkitutkan tunnistusalue on jaettu takana neljään vyöhykkeeseen ja edessä kolmeen vyöhykkeeseen:

- Vyöhyke 1 (vain takana)

Tämä vyöhyke muodostaa ensimmäisen raja-alueen. Tällä alueella pie-net tai huonosti heijastavat esteet jäävät mahdollisesti havaitsematta.

- Vyöhyke 2

Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet.

- Vyöhyke 3

Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet, mutta joitain esteitä voi jäädä antureiden kuolleeseen kulmaan tai niitä ei havaita ominaisuuksiensa tai kokonsa vuoksi.

● Pysäytysvyöhyke (4)

Esineet tällä alueella aiheuttavat parkkitutkan jatkuvan "stop"-signaalin.

Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet, mutta joitain esteitä voi jäädä antureiden kuolleeseen kulmaan tai niitä ei havaita ominai-suuksiensa tai kokonsa vuoksi.

Etäisyyden, jossa parkkitutka signalisoi "stopin", voi muuttaa tasoissa.

Kiinteiden esineiden, esim. vetokoukun näytön voi poistaa.

8 Järjestelmän säätäminen

Ks. kuva 16 – kuva 18

HUOMAUTUS!

Asiattomat säädöt voivat vaikuttaa turvalliseen toimintoon.

OHJE

Keskeyttääksesi parametrin säädöt ilman tallennusta, tai lopettaaksesi koko säätötoiminnon: Älä paina mitään painiketta pitkään aikaan.

Etupuolen antureiden ohjauselektroniikassa on seuraavat käyttölaitteet:

Nro kuva 16 Nimitys
	1	N	ä	y	t	t
				£5Omien säätöjen suoritus

2, 3 Painikkeet järjestelmän säätämiseen

Arvojen säätäminen

Katso kuva 17 – kuva 18

Etuohjausmoduulin konfigurointi (MWE9008)

- Jos yhdistät etuantureiden ohjauselektroniikan nopeusmittariin, voit sää-tää ajonopeuden, jossa anturit kytkeytyvät pois päältä.

▶ Säädä parametri 17 haluamaasi arvoon.

- Voit säätää etuanturien poiskytkentäajan, jos et voi liittää etuantureiden ohjauselektroniikkaa nopeusmittariin (esim. ei nopeussignaalia CAN-väyläsovittimella kuten CBI150:lla).

▶ Säädä parametri 12 haluamaasi aikaan.

- Voit säätää järjestelmän niin, että etummaiset anturit näyttävät jatkuvasti esteet, sen sijaan, että ne näyttävät ainoastaan ajoittain ajonopeuden kautta deaktivointiin tai poiskytkentäaikaan asti.

▶ Aseta parametri 15 arvoon 1.

- Voit säätää anturien herkkyyttä.

▶ Aseta tätä varten parametrille 17 haluttu arvo. 1 = matala; 2 = keskimääräinen; 3 = korkea

Takaohjausmoduulin konfigurointi

Voit säätää anturien herkkyyttä.

▶ Aseta tätä varten parametrille 17 haluttu arvo. 1 = matala; 2 = keskimääräinen; 3 = korkea

Kiinteiden esineiden (esim. vetokoukun) ilmaisun häivytys (takaohjausmoduuli MWE9004/9008)

HUOMIO!

Varmista, että ihmisiä tai muita kohteita ei ole ohjelmointiprosessin aikana ajoneuvon takana.

▶ Ohjelmoi parametrille 10 arvo 1, 2 tai 3, kunnes kiinteitä kohteita ei enää ilmaista.

Arvo ☐ deaktivoi tämän toiminnon.

Näytön peilaustoiminto (vain MWE9004)

Käytettäessä LED-näyttöä 9101500062 voit vaihtaa vasemman ja oikean näytön keskenään.

▶ Aseta parametrille 14 arvo 1.

Tehdasasetusten palautus

▶Paina molempia painikkeita yli kahden sekunnin ajan.
√Näytöllä näkyy F5.

9 Toiminnan testaaminen

Testaa pysäköintitutka esim. ajamalla hitaasti kohti seinää.

HUOMAUTUS!

Ota järjestelmä käyttöön ensimmäisen kerran äärimmäisen varovasti ja tutustu erilaisiin äänisarjoihin (kuva 15).

10 Parkkitutkan käyttö

Takaosan anturit (MWE9008/9004) aktivoituvat automaattisesti kytkettäessä peruutusvaihde päälle, jos virta on päällä tai moottori käynnissä.

Etuosan anturit (MWE9008) aktivoidaan automaattisesti heti, kun ajonopeus on 0 ja 10 km/h välissä ja virta on päällä.

Jos nopeussignaalia ei saada, etummaiset anturit aktivoidaan kytkemällä virta päälle tai asettamalla peruutusvaihde päälle. Säädetyn poiskytkentä-ajan kuluttua ne aktivoidaan automaattisesti. Lisäksi voidaan asentaa kytkin 9103555920 (lisävaruste) etummaisten antureiden aktivoimiseen.

Samanlaisena toistuva merkkiääni alkaa kuulua heti, kun tarkkailualueella on este.

Lähestyttäessä estettä äänisarja muuttuu ja ilmaisee etäisyyden sen mukaan, millä vyöhykkeellä este kulloinkin on (kuva 15).

HUOMAUTUS!

Pysäytä ajoneuvo heti ja tarkasta tilanne (nouse tarvittaessa ulos), jos pysäköitäessä tapahtuu seuraavaa:

Ajoneuvoa käännettäessä laite ilmaisee ensin esteen ja äänisarja nopeutuu aivan normaalisti (esim. vaihtuu hitaasta keskiäänisarjalle). Äkkiä merkkiääni hyppää hitaalle äänisarjalle tai se ei ilmaise enää lainkaan esteitä.

Tämä tarkoittaa, että alkuperäinen este ei ole enää anturien tark-kailualueella (johtuu rakenteesta), mutta siihen voidaan silti yhä törmätä.

11 Vianetsintä

Laite ei toimi.

Jännitteensyöttöjohdolla (musta/sininen tai ruskea johdin) ei ole kontaktia tai se on liitetty väärin.

▶Tarkasta liitännät.

Anturien pistokkeita ei ole liitetty ohjauselektroniikkaan tai ne on liitetty väärin.

Tarkista pistokkeet ja työnnä ne tarvittaessa siten paikalleen, että ne loksahtavat kiinni.

Virran kytkemisen jälkeen kuuluu pitkä ääni (n. 3 s)

Yksi tai useampi anturi on viallinen tai ei enää yhdistetty ohjauselektroniik-kaan. Ohjauselektroniikan näytöllä näkyy viallinen anturi:

• esimerkiksi E1 tarkoittaen etuanturia lyhyellä johdolla tai E4 tarkoittaen etuanturia pitkällä johdolla.
  Tarkista pistokkeet ja työnnä ne tarvittaessa siten paikalleen, että ne loksahtavat kiinni.
  ▶Vaihda vialliset anturit.

HUOMAUTUS!

Järjestelmä ei toimi, jos yksi tai useampi anturi on viallinen.

Laite ilmoittaa esteet väärin.

Seuraavat seikat voivat johtaa virhehälytyksiin:

• Esimerkiksi likaa tai jäätä antureilla.
  ▶Puhdista kaikki anturit.
• Anturit asennettiin väärin.
  ▶ Sovita antureiden paikka tai korkeus (kuva 3).
• Antureilla on kontakti ajoneuvon koriin.
  ▶Erota anturit korista.

Ajoneuvon esineet (esim. vararengas) johtavat virhehälytykseen.

▶ Ohjelmoi parametri 10 arvoon 1, ettei kiinteitä esineitä enää ilmaista (katso kap. "Järjestelmän säätäminen" sivulla 150).

12 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka-sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat:

• vialliset osat,
• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

13 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

14 Tekniset tiedot

	MagicWatch
	MWE9008 MWE9004
Tuotenro.: 9101500055 910	1500054
Tarkkailualue etuosan anturit: Pysäytysvyöhyke: Mitta-alue:	n. 0,10 m – 0,25 m n. 0,25 m – 0,95 m	-
Tarkkailualue takaosan anturit: Pysäytysvyöhyke: Mitta-alue:	n. 0,10 m – 0,30 m n. 0,30 m – 1,80 m
Ultraäänitaajuus: 40 kHz
Syöttöjännite: 9 – 30 volttia
Virrankulutus: korkeintaan 220 mA
Käyttölämpötila: -25 °C – +70 °C
Hyväksyntä:	e12

OHJE

Anturit voi maalata. Valmistaja suosittelee, että annat huoltolikkeen maalata anturit.
