BRUGSANVISNING MagicWatch MWE9004 WAECO

Programmeringsanvisning • Programmeringsveiledning •

DA 96 Parkeringshjælp

Monterings- og betjeningsvejledning

Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.

Indholdsfortegnelse

1 Sikkerheds- og installationshenvisninger....97
2 Leveringsomfang 98
3 Korrekt brug 100
4 Henvisninger før monteringen 100
5 Montering af parkeringshjælpen 102
6 Tilslutning af parkeringshjælpen 103
7 Registreringsområde 104
8 Indstilling af systemet....105
9 Funktionstest 107
10 Anvendelse af parkeringshjælpen 107
11 Fejlsøgning 108
12 Garanti 109
13 Bortskaffelse 109
14 Tekniske data.... 110

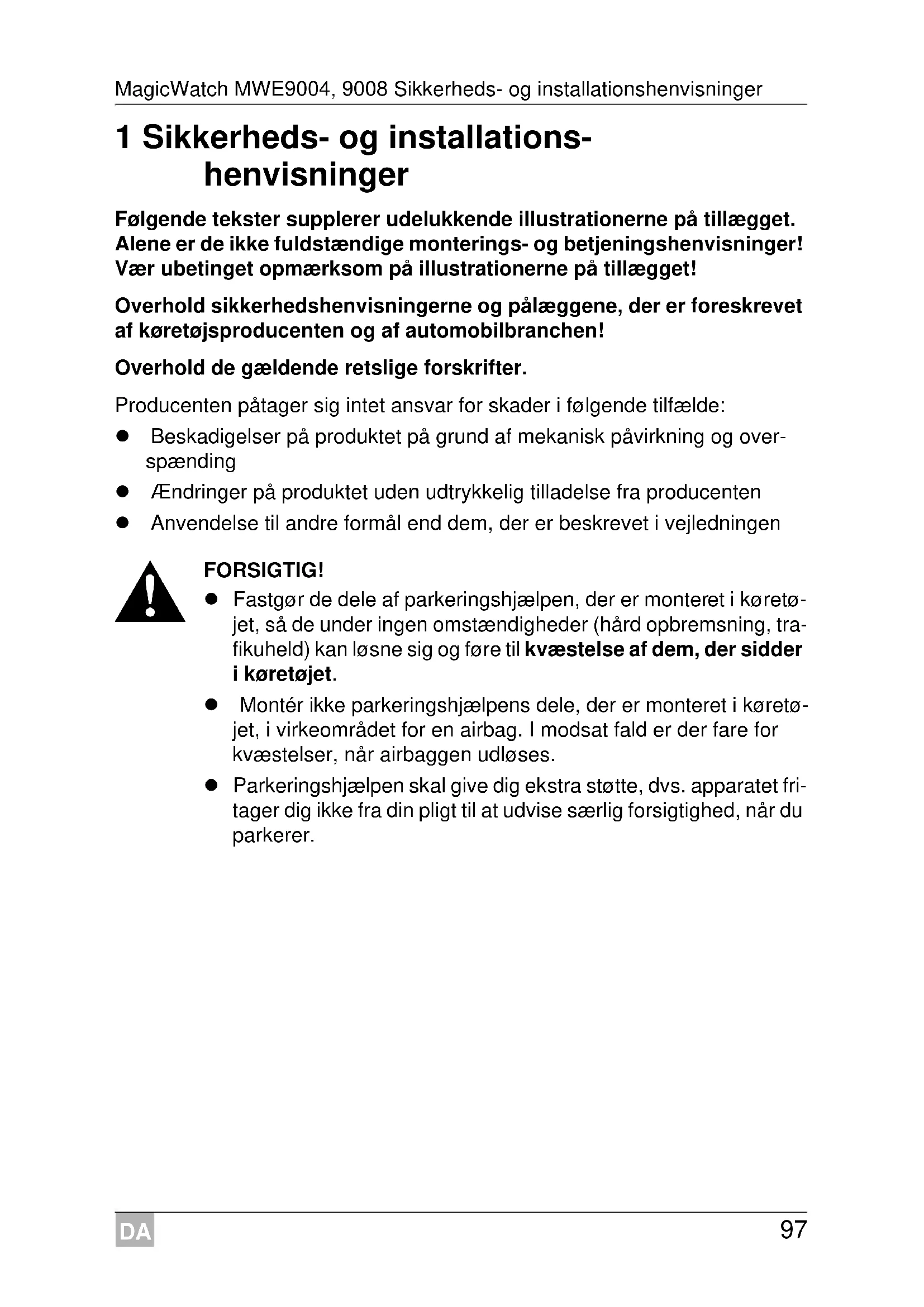

1 Sikkerheds- og installations-henvisninger

Følgende tekster supplerer udelukkende illustrationerne på tillægget. Alene er de ikke fuldstændige monterings- og betjeningshenvisninger! Vær ubetinget opmærksom på illustrationerne på tillægget!

Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen!

Overhold de gældende retslige forskrifter.

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

• Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
• Ændringer på produktet uden udtrykkelig tilladelse fra producenten
• Anvendelse til andre formål end dem, der er beskrevet i vejledningen

FORSIGTIG!

• Fastgør de dele af parkeringshjælpen, der er monteret i køretøjet, så de under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet.
• Montér ikke parkeringshjælpens dele, der er monteret i køretøjet, i virkeområdet for en airbag. I modsat fald er der fare for kvæstelser, när airbaggen udløses.
• Parkeringshjælpen skal give dig ekstra støtte, dvs. apparatet fri-tager dig ikke fra din pligt til at udvise særlig forsigtighed, når du parkerer.

VIGTIGT!

• Ved køretøjer med lysdiodebaglygter kan monteringen af parkeringshjælpen medføre fejl.
• Hvis du ønsker at montere sensorerne i metal-kofangere, har du brug for en egnet adapter (ikke indeholdt i leveringsomfanget).
• Styreelektronikkerne må ikke udsættes for fugt.
• Sensorer må ikke tildække signallamper.
• Sørg ved monteringen af sensorerne for, at der ikke findes objekter, der er fast monteret på køretøjet, i sensorernes regi- streringsområde.
• Smør lidt fedt på sensorernes stikforbindelser.

2 Leveringsomfang

2.1 MWE9008

Se fig. 1

Nr. Mængde Betegnelse Artikel-nr.
1 1 Styreelektronik bageste sensorer 9101500059
2 1 Styreelektronik forreste sensorer 9101500060
3 1 Højttaler 9103555912
4 2 Tilslutningskabel styreelektronik
5	2	Ultralydssensorer (blå)	9101500057
	2	Ultralydssensorer (sorte)	9101500056
	4	Ultralydssensorer (brun)	9101500058
6 8 Standard-sensorholder 0°(montering fra indersiden)			9101500033(VPE 4)
7 8 Standard-sensorholder 12°(montering fra indersiden)
8 8 Sensorholder 0° med dækring(montering udefra)
9 8 Sensorholder 12° med dækring(montering udefra)
10 1 Hulbor ∅ 18 mm
- 1 Fastgørelsesmateriale

2.2 MWE9004

Se fig. 1

Nr. Mængde Betegnelse Artikel-nr.
1 1 Styreelektronik 9101500063
3 1 Højttaler 9103555912
4 1 Kabelbro
5	2	Ultralydssensorer (blå)	9101500057
	2	Ultralydssensorer (sorte)	9101500056
6 4 Standard-sensorholder 0°(montering fra indersiden)			9101500033(VPE 4)
7 4 Standard-sensorholder 12°(montering fra indersiden)
8 4 Sensorholder 0° med dækring(montering udefra)
9 4 Sensorholder 12° med dækring(montering udefra)
10 1 Hulbor ∅ 18 mm
- 1 Fastgørelsesmateriale

2.3 Tilbehør

Kan fås som tilbehør (ikke indeholdt i leveringsomfanget):

Betegnelse Artikel-nr.
Sensorholder med siliconering til kofanger af metal 9101500015	(VPE 4)
20°-sensorholder med dækring (montering udefra) 9101500023	(VPE 1)
Forlængerkabel sensor 1,5 m	9103555747
Stanseværktøj 18 mm	9101500013
Stanseværktøj 22 mm	9101500024
Ekstern tast MWE9008 (påbygning)	9103555920
Ekstern taster MWE9008 (indbygning)	9101500064
LED-display til MWE9004	9101500062
Display med afstandsvisning til MWE9004	9101500002

3 Korrekt brug

MagicWatch er en parkeringshjælp på ultralydsbasis. Den overvåger rummet med parkering

● MWE9008: Foran og bagved køretøjet
● MWE9004: Bagved køretøjet

Den advarer akustisk mod hindringer, der registreres af apparatet.

4 Henvisninger før monteringen

4.1 Fastlæggelse af monteringsstedet for sensorerne

Se fig. 3 til fig. 6

BEMAERK

For at apparatet fungerer fejlfrit, er det vigtigt, at sensorerne justeres korrekt.

Hvis de peger mod jorden, vises f.eks. ujævnheder på jorden som forhindring. Hvis de peger for langt op, registreres eksistrende forhindringer ikke.

Overhold følgende ved monteringen:

• Sensorernes afstand til jorden bør være på mindst 40 cm og maks. 60 cm (fig. 3).
• For at fungere optimalt skal sensorens vinkel i forhold til kørebanen være på 90° (fig. 3). Vinklen må ikke være mindre end 90°, da kørebanen så registreres af sensoren som forhindring.
• De vedlagte sensorholdere er egnede til de mest almindelige kofangere. Hvis køretøjets kofanger hælder meget kraftigt, kan der som option fås 20°-sensorholdere med dækring (se kapitlet „Tilbehør“ på side 99).

• De vedlagte sensorholdere er ikke egnede til montering i metalkofangere. I dette tilfælde har du brug fro specielle sensorholdere med siliconering (se kapitlet „Tilbehør“ på side 99).

• Vær opmærksom på, at sensorholderen afhænger af kofangerens monteringshøjde og hældning. Vælg i henhold til tabellen i fig. 3 den passende sensorholder og den tilhørende bordiameter. Vejledningen viser monteringen af standard-sensorholderne (montering fra kofangerens inderside), da der her opnås det optisk bedste monteringsresultat. Som alternativ kan sensorerne også monteres med de medleverede sensor-holdere med dækring.

• Montér sensorerne på det rigtige sted (fig. 6):

Sensorernes farve Monteringssted

Blå (bl) Ydersiderne på den bageste kofanger

Sort (sw) Mod midten på den bageste kofanger

Brun (br) Forreste kofanger

4.2 Lakering af sensorerne

Se fig. 2

BEMAERK

Sensorerne må lakeres. Producenten anbefaler at lade et autoriseret værksted lakere sensorerne.

5 Montering af parkeringshjælpen

Se fig. 7 til fig. 10

VIGTIGT! Fare for funktionsfejl!

Klæb sensorholderne i, så de er justeret rigtigt. I modsat fald er det ikke sikret, at parkeringshjæpen fungerer korrekt.

Sensorholderne skal klæbes i, så hagerne peger op og ned!

VIGTIGT! Fare for lakskader!

• Udenomstemperaturen må ikke ligge under 18 °C, när der stanses eller bores.
• Vi anbefaler at anvende stanseværktøjet.

Forklaring til fig. 7 A

Forklaring til fig. 7 B

▶ Sørg for, at stanseværktøjet ikke sætter sig fast, når det anvendes.

▶Rengør klæbefladerne på indersiden af kofangeren med en primer.

6 Tilslutning af parkeringshjælpen

BEMÆRK

• MWE9008/9004: Ved nogle køretøjer fungerer baklygten kun, når tændingen er slået til. I dette tilfælde skal du slå tændingen til for at bestemme plus- og stelledningen.
• MWE9008: Hvis du ikke kan stille et signal fra speedometeret til rådighed for styreelektronikken til de forreste sensorer (hverken analogt fra speedometeret eller digitalt via CAN-bussen ved hjælp af en CAN-busadapter som f.eks. CBI150), kan du indstille en frakoblingstid for de forreste sensorer.

De forreste sensorer aktiveres, når tændingen slås til, og deaktiveres, når den indstillede tid er forløbet (parameter 12). Derudover kan der anvendes en kontakt 9103555920 (tilbehør) til at aktivere de forreste sensorer.

Det samlede tilslutningsskema MWE9008 findes på fig. 11.

Nr. Betegnelse

1 Styreelektronik til de forreste sensorer

2 Sort/blå leder: Tilslutning til tilkoblet plus (+12 V)

3 Brun leder: Tilslutning til stel

4 Gul leder fra højttaleren: Tilslutning til stik 15 i stikket på styreelektronikken til de forreste sensorer

5 Blå leder fra højttaleren: Tilslutning til stik 3 i stikket på styreelektronikken til de forreste sensorer

6 Gul/sort leder: Tilslutning til speedometerets hastighedssignal (option)

7 Rød/grå leder: Tilslutning til radioens mute-tilslutning (option)

8 Forreste sensorer

9 Styreelektronik til bageste sensorer

10 Baklygte

11 Sort/blå leder: Tilslutning til baklygten

12 Brun leder: Tilslutning til stel

13 Gul/rød leder på styreelektronikkens tilslutningskabel til de bageste sensorer:Forbindelse med styreelektronikken til de forreste sensorer, stik 17

14 Brun leder på styreelektronikkens tilslutningskabel til de bageste sensorer:Forbindelse med styreelektronikken til de forreste sensorer, stik 5

15 Bageste sensorer

Det samlede tilslutningsskema MWE9004 findes på fig. 12.

Nr. Betegnelse

1 Styreelektronik

2 Baklygte

3 Sort/blå leder: Tilslutning til baklygten

4 Brun leder: Tilslutning til stel

5 Gul leder fra højttaleren: Tilslutning til stik 15 i stikket på styreelektronikken

6 Blå leder fra højttaleren: Tilslutning til stik 3 i stikket på styreelektronikken

7 Rød/grå leder: Tilslutning til radioens mute-tilslutning (option)

8 Sensorer

Parkeringshjælpens registreringsområde er bagved opdelt i fire zoner og foran i tre zoner:

- Zone 1 (kun bagved)

Denne zone er det første grænseområde. Her registreres små eller dårligt reflekterende genstande under visse omstændigheder ikke.

- Zone 2

I denne zone vises næsten alle objekter.

- Zone 3

I denne zone vises næsten alle objekter, men genstande kan komme ind i sensorernes døde vinkel eller på grund af deres beskaffenhed eller ringe størrelse ikke blive registreret.

- Stopzone (4)

Objekter i denne zone medfører, at parkeringshjælpen signalerer „stop“ med en konstant tone.

I denne zone vises næsten alle objekter, men genstande kan komme ind i sensorernes døde vinkel eller på grund af deres beskaffenhed eller ringe størrelse ikke blive registreret.

Afstanden, hvor parkeringshjælpen signalerer „stop“, kan ændres i trin.

Visning af faste objekter som f.eks. anhængertræk kan undertrykkes.

8 Indstilling af systemet

Se fig. 16 til fig. 18

VIGTIGT!

Ukorrekte indstillinger kan påvirke den sikre funktion.

BEMÆRK

Afbrydelse af indstillingen af parameteren uden at gemme eller afslutning af hele indstillingen: Tryk ikke på nogen tast i længere tid.

Styreelektronikken til de forreste sensorer har følgende betjeningselementer:

Nr. på fig. 16 Betegnelse

1 Display F5Fabriksindstillinger aktiveret

C5Egne indstillinger foretaget

2, 3 Taster til indstilling af systemet

Indstilling af værdier

Se fig. 17 til fig. 18

Konfiguration af det forreste styremodul (MWE9008)

- Når styreelektronikken til de forreste sensorer forbindes med speedometeret, kan kørehastigheden, hvor sensorerne frakobles, indstilles.

▶ Indstil parameter 11 på den ønskede værdi.

- Hvis styreelektronikken til de forreste sensorer ikke kan forbindes med speedometeret (f.eks. intet signal fra speedometeret ved hjælp af en CAN-busadapter som f.eks. CBI150), kan du indstille en frakoblingstid for de forreste sensorer.

▶ Indstil parameter 12 på den ønskede tid.

- Du kan indstille systemet, så de forreste sensorer ikke kun viser forhindringer i et stykke tid indtil deaktiveringen på grund af kørehastigheden eller frakoblingstiden, men hele tiden.

Det gøres ved at stille parameteren 15 på værdien 1.

- Du kan indstille sensorernes følsomhed.

Indstil dertil parameteren 17 på den ønskede værdi: 1 = lav, 2 = middel, 3 = h ø j

Konfiguration af det bageste styremodul

Du kan indstille sensorernes følsomhed.

Indstil dertil parameteren 17 på den ønskede værdi: 1 = lav, 2 = middel, 3 = h ø j

Undertrykkelse af visning af faste objekter (f.eks. anhængeranordning) (styremodul bagved MWE9004/9008)

VIGTIGT!

Sørg for, at der ikke befinder sig personer eller andre objekter bagved køretøjet under programmeringsprocessen.

▶ Programmér parameteren 10 til værdien 1, 2 eller 3, indtil de faste objekter ikke længere vises.

Værdien ∅ deaktiverer denne funktion.

Hvis LED-displayet 9101500062 anvendes, kan du bytte om på den højre og den venstre visning.

▶ Indstil parameter 14 på værdien 1.

Genetablering af fabriksindstillingen

▶Tryk på begge taster samtidig i mere end to sekunder.
√Displayet viser F5.

9 Funktionstest

Kør f.eks. langsomt hen imod en væg for at teste parkeringshjælpen.

VIGTIGT!

Gå frem med den største forsigtighed ved den første idrifttagning, og lær de forskellige tonesekvenser at kende (fig. 15).

10 Anvendelse af parkeringshjælpen

De bageste sensorer (MWE9008/9004) aktiveres automatisk, når der skiftes til bakgearet og tændingen er slået til eller motoren kører.

De forreste sensorer (MWE9008) aktiveres automatisk, så snart kørehastigheden er mellem 0 og 10 km/h og tændingen er slået til.

Hvis der ikke kan måles et signal fra speedometeret, aktiveres de forreste sensorer ved at slå tændingen til eller at skifte til bakgearet. Når en indstillelig frakoblingstid er forløbet, deaktiveres de automatisk. Derudover kan der monteres en kontakt 9103555920 (tilbehør) til at aktivere de forreste sensorer.

Så snart der befinder sig en forhindring i registreringsområdet, lyder der en signaltone, der gentages regelmæssigt.

Afhængigt af hvilken zone forhindringen befinder sig i, ændres tonesekvensen og signaleres der dermed en afstand, når der køres (fig. 15).

VIGTIGT!

Stands straks køretøjet, og kontrollér situationen (gå evt. ud), hvis følgende forekommer ved parkering:

Ved parkering viser apparatet først en forhindring, og tonesekvensen bliver helt normalt hurtigere (f.eks. skift fra den langsomme til den midterste tonesekvens). Pludselig skifter signaltonen til den langsomme tonesekvens eller viser overhovedet ingen forhindring mere.

Det betyder, at den oprindelige forhindring ikke længere befinder sig i sensorernes registreringsområde (betinget af udførelsen), men der kan stadig køres imod den.

11 Fejlsøgning

Apparatet viser ingen funktion.

Spændingsforsyningskablet (sort/blå og brun ledning) har ikke kontakt eller er tilsluttet forkert.

Sensorernes stik er ikke sat i styreelektronikken eller ikke sat rigtigt i.

▶Kontrollér stikkene, og sæt dem evt. i, så de går i indgreb.

Når tændingen er slået til, lyder der en lang tone (ca. 3 sek.)

En eller flere sensorer er defekte eller ikke længere forbundet med styreelektronikken. Styreelektronikkens display viser den defekte sensor:

- F.eks. E1 for den forreste sensor med kort kabel, E5 for den bageste sensor med det lange kabel.

▶Kontrollér stikkene, og sæt dem evt. i, så de går i indgreb.

Systemet fungerer ikke, hvis en eller flere sensorer er defekte.

Apparatet melder forhindringer forkert.

Følgende årsager kan medføre fejlalarmer:

• F.eks. smuds eller frost på sensorerne.
  ▶Rengør sensorerne.
• Sensorerne blev monteret forkert.
  ▶ Tilpas sensorernes position eller højde (fig. 3).
• Sensorerne har kontakt med køretøjets chassis.
  ▶Afbryd sensorerne fra chassiset.

Objekter på køretøjet (f.eks. reservehjul) medfører fejalarmer.

▶ Programmér parameteren 10 til værdien 1, så de faste objekter ikke længere vises (se kapitlet „Indstilling af systemet“ på side 105).

12 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du indsende følgende:

• Defekte komponenter
• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

13 Bortskaffelse

▶Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

14 Tekniske data

	MagicWatch
	MWE9008 MWE9004
Artikel-nr.: 9101500055 910	1500054
Registreringsområde forreste sensorer:Stopzone:Måleområde:	ca. 0,10 m til 0,25 mca. 0,25 m til 0,95 m	-
Registreringsområde bageste sensorer:Stopzone:Måleområde:	ca. 0,10 m til 0,30 mca. 0,30 m til 1,80 m
Registreringsområde: 40 kHz
Ultralydsfrekvens: 9–30 volt
Strømforbrug: maks. 220 mA
Driftstemperatur: –25 °C til –70 °C
Godkendelse:

BEMAERK

Sensorerne må lakeres. Producenten anbefaler at lade et autoriseret værksted lakere sensorerne.

Nr. Antall Betegnelse Artikkelnr.
1 1 Styreelektronikk til de bakre følerne 9101500059
2 1 Styreelektronikk til de fremre følerne 9101500060
3 1 Høyttaler 9103555912
4 2 Tilkoblingskabel styreelektronikk
5	2	Ultralydfølere (blå)	9101500057
	2	Ultralydfølere (svart)	9101500056
	4	Ultralydfølere (brun)	9101500058
6 8 Standard følerholder 0°(montering fra innsiden)			9101500033(VPE 4)
7 8 Standard følerholder 12°(montering fra innsiden)
8 8 Følerholder 0° med dekselring(montering fra utsiden)
9 8 Følerholder 12° med dekselring(montering fra utsiden)
10 1 Hullbor ∅ 18 mm
- 1 Festemateriell

2.2 MWE9004

Se fig. 1

Nr. Antall Betegnelse Artikkelnr.
1 1 Styreelektronikk 9101500063
3 1 Høyttaler 9103555912
4 1 Kabelbro
5	2	Ultralydfølere (blå)	9101500057
	2	Ultralydfølere (svart)	9101500056
6 4 Standard følerholder 0°(montering fra innsiden)			9101500033(VPE 4)
7 4 Standard følerholder 12°(montering fra innsiden)
8 4 Følerholder 0° med dekselring(montering fra utsiden)
9 4 Følerholder 12° med dekselring(montering fra utsiden)
10 1 Hullbor ∅ 18 mm
- 1 Festemateriell

2.3 Tilbehør

Se fig. 3 til fig. 6

MERK

For at apparatet skal fungere feilfritt er det viktig at følerne er korrekt rettet.

Farge på følerne Monteringssted

Se fig. 7 til fig. 10

Forklaring til fig. 7 A

Forklaring til fig. 7 B

Forklaring til fig. 8

1 Styreelektronikk til de fremre følerne

2 Svart/blå leder: Tilkobling til koblet pluss (+12 V)

3 Brun leder: Tilkobling til jord

11 Svart/blå leder: Tilkobling til ryggelyset

12 Brun leder: Tilkobling til jord

13 Gul/rød leder fra tilkoblingskabelen til styreelektronikken for de bakre følerne: Tilkobling med styreelektronikken for de fremre følerne, plugglass 17

14 Brun leder fra tilkoblingskabelen til styreelektronikken for de bakre følerne: Tilkobling med styreelektronikken for de fremre følerne, plugglass 5

15 Bakre følere

3 Svart/blå leder: Tilkobling til ryggelyset

4 Brun leder: Tilkobling til jord

Se fig. 16 til fig. 18

PASS PÅ!

Styreelektronikken for de fremre følerne har følgende betjeningselementer:

Nr. i fig. 16 Betegnelse

1 Display F5Fabrikkinnstillinger aktivert

Se fig. 17 til fig. 18

Konfigurere framre styremodul (MWE9008)

Apparatet fungerer ikke.

Spenningsforsyningskabelen (svart/blå og brun ledning) har ikke kontakt eller er feil tilkoblet.

▶Kontroller forbindelsene.

Én eller flere følere er defekte, eller de er ikke koblet til styreelektronikken lenger. Displayet for styreelektronikken viser den defekte føleren:

• F.eks. E1 for fremre føler med kort kabel, E4 for fremre føler med lang kabel.
  ▶Kontroller støpslene og plugg dem eventuelt inn slik at de går i lås.
  ▶Skift ut den eller de defekte følerne.

PASS PÅ!

Systemet fungerer ikke när én eller flere fölere er defekte.

Apparat melder hindringer feil.

Følgende årsaker kan føre til feilalarmer:
