NÁVOD NA OBSLUHU MagicWatch MWE9004 WAECO

Návod na montáž a uvedenie do prevádzky

HU 233 Parkolósegéd

Viz obr. 3 až obr. 6

POZNÁMKA

Viz obr. 7 až obr. 10

Viz obr. 16 až obr. 18

POZOR!

Viz obr. 17 až obr. 18

▶ Nastavte prítom parametr 15 na hodnotu 1.

Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Obsah

1 Pokyny týkajúce sa bezpečnosti a montáže .....219
2 Obsah dodávky 220
3 Používanie v súlade s určením .....222
4 Upozornenia pred montážou 222
5 Montáž parkovacieho asistenta 224
6 Zapojenie parkovacieho asistenta 225
7 Dosah....226
8 Nastavenie systému....227
9 Testovanie činnosti 229
10 Používanie parkovacieho asistenta 229
11 Zist'ovanie porúch 230
12 Záruka 231
13 Likvidácia 231
14 Technické údaje....232

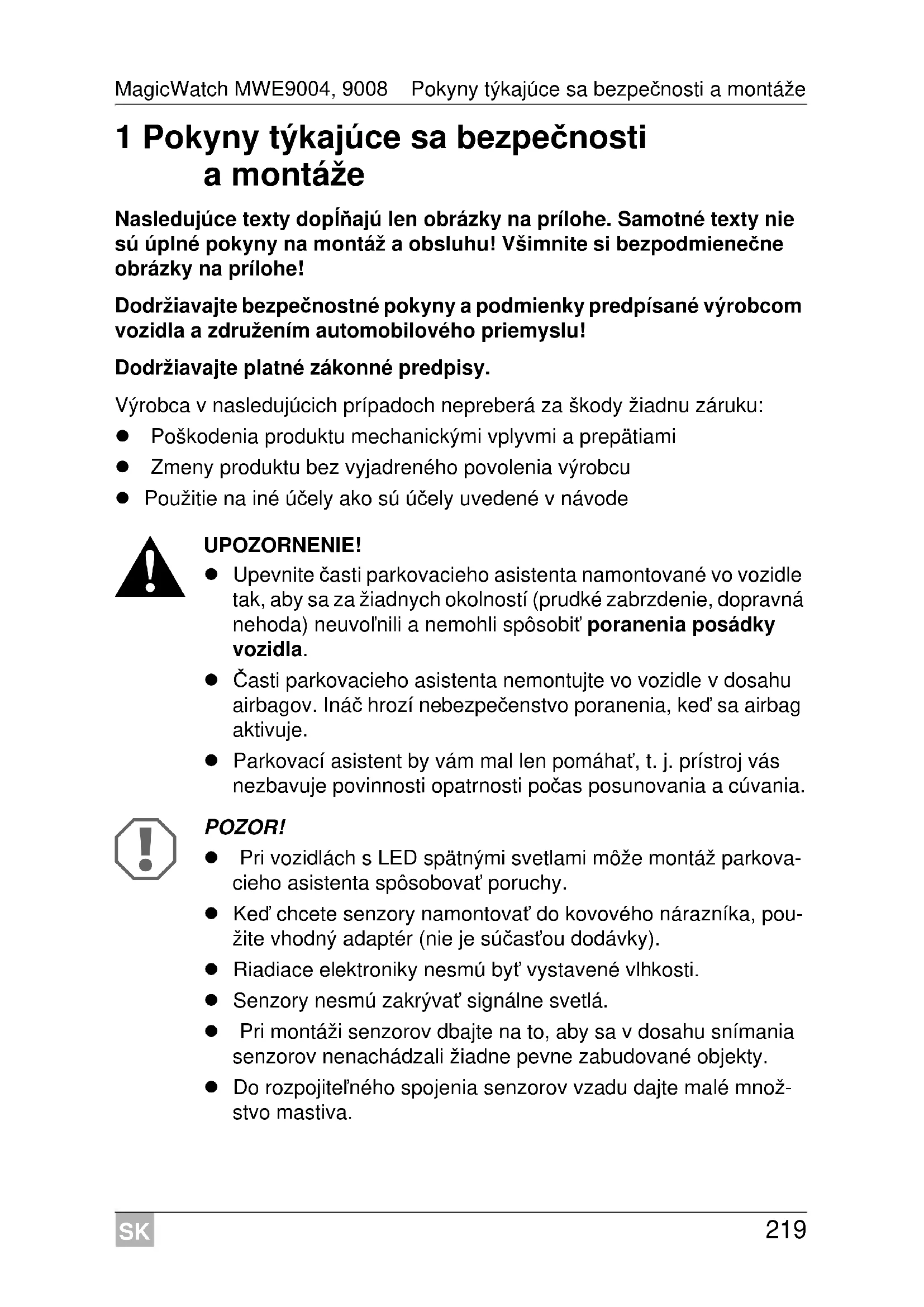

1 Pokyny týkajúce sa bezpečnosti a montáže

Nasledujúce texty dopíňajú len obrázky na prílohe. Samotné texty nie sú úplné pokyny na montáž a obsluhu! Všimnite si bezpodmienečne obrázky na prílohe!

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Poškodenia produktu mechanickými vplyvmi a prepätiami
• Zmeny produktu bez vyjadreného povolenia výrobcu
• Použitie na iné účely ako sú účely uvedené v návode

UPOZORNENIE!

• Upevnite časti parkovacieho asistenta namontované vo vozidle tak, aby sa za žiadnych okolností (prudké zabrzdenie, dopravná nehoda) neuvoľnili a nemohli spôsobit' poranenia posádky vozidla.
• Časti parkovacieho asistenta nemontujte vo vozidle v dosahu airbagov. Ináč hrozí nebezpečenstvo poranenia, keď sa airbag aktivuje.
• Parkovací asistent by vám mal len pomáhať, t. j. prístroj vás nezbavuje povinnosti opatrnosti počas posunovania a cúvania.

POZOR!

• Pri vozidlách s LED spätnými svetlami môže montáž parkovacieho asistenta spôsobovať poruchy.
• Ked' chcete senzory namontovať do kovového nárazníka, použite vhodný adaptér (nie je súčast'ou dodávky).
• Riadiace elektroniky nesmú byt' vystavené vlhkosti.
• Senzory nesmú zakrývat' signálne svetlá.
• Pri montáži senzorov dbajte na to, aby sa v dosahu snímania senzorov nenachádzali žiadne pevne zabudované objekty.
• Do rozpojiteľného spojenia senzorov vzadu dajte malé množstvo mastiva.

2 Obsah dodávky

2.1 MWE9008

Pozri obr. 1

Č.	Množstvo	Označenie	Č. výrobku
1	1 Riadiaca elektronika zadných senzorov 9101500059
2	1 Riadiaca elektronika predných senzorov 9101500060
3	1 Reproduktor 9103555912
4	2 Prípojný kábel riadiacej elektroniky
5	2	Ultrazvukové senzory (modré)	9101500057
	2	Ultrazvukové senzory (čierne)	9101500056
	4	Ultrazvukové senzory (hnedá)	9101500058
6	8 Štandardný držiak senzorov 0°(montáž z vnútornej strany)		9101500033(VPE 4)
7	8 Štandardný držiak senzorov 12°(montáž z vnútornej strany)
8	8 Držiak senzorov 0° s krycím krúžkom(montáž zvonku)
9	8 Držiak senzorov 12° s krycím krúžkom(montáž zvonku)
10	1 Jadrový vrták 18 mm
-	1 Upevňovací materiál

2.2 MWE9004

Pozri obr. 1

Č.	Množstvo	Označenie	Č. výrobku
1	1 Riadiaca elektronika 9101500063
3	1 Reproduktor 9103555912
4	1 Prípojný kábel riadiacej elektroniky
5	2	Ultrazvukové senzory (modré)	9101500057
	2	Ultrazvukové senzory (čierne)	9101500056
6	4 Štandardný držiak senzorov 0°(montáž z vnútornej strany)		9101500033(VPE 4)
7	4 Štandardný držiak senzorov 12°(montáž z vnútornej strany)
8	4 Držiak senzorov 0° s krycím krúžkom(montáž zvonku)
9	4 Držiak senzorov 12° s krycím krúžkom(montáž zvonku)
10	1 Jadrový vrták 18 mm
-	1 Upevnovací materiál

2.3 Príslušenstvo

Dostupné ako príslušenstvo (nie je súčasťou dodávky):

Označenie	Č. výrobku
Držiak senzora 0 ° so silikónovým krúžkom pre nárazník z kovu 9101500015(VPE 4)
Držiak senzora 20 ° s krycím krúžkom (montáž zvonku) 9101500023(VPE 1)
Predlžovací kábel senzora 1,5 m 9103555747
Vysekávací nástroj 18 mm	9101500013
Vysekávací nástroj 22 mm	9101500024
Externý snímač MWE9008 (namontovaný na povrchu)	9103555920
Externý snímač MWE9008 (zabudovaný)	9101500064
LED displej pre MWE9004	9101500062
Displej so zobrazením vzdialenosti pre MWE9004	9101500002

3 Používanie v súlade s určením

MagicWatch je ultrazvukový parkovací asistent. Pri posunovaní a cúvaní kontroluje priestor

Akustickým signálom varuje pred prekážkami, ktoré prístroj zaznamená.

MagicWatch je dimenzovaný na zabudovanie do osobných automobilov a obytných automobilov.

4 Upozornenia pred montážou

4.1 Určenie miesta montáže senzorov

Pozri obr. 3 až obr. 6

POZNÁMKA

Správne vyrovnanie senzorov je dôležité pre bezchybnú činnost' zariadenia.

Ak smerujú na zem, potom nerovnosti zeme sa rozpoznajú ako prekážka. Ked' smerujú hore, existujúce prekážky nebudú rozpoznané.

Pri montáži dodržiavajte nasledovné:

• Vzdialenost' senzorov od podlahy by mala byt' minimálne 40 cm a maximálne 60 cm (obr. 3).
• Aby bola zabezpečená optimálne funkcia, uhol senzora k jazdnej dráhe by mal mat' 90 ° (obr. 3). Uhol nesmie byt' menší ako 90 °, pretože potom senzor rozpozná jazdnú dráhu ako prekážku.
• Priložené držiaky senzorov sú vhodné na väčšinu bežných nárazníkov. Ak by mal nárazník vozidla veľmi veľký sklon, alternatívne sú dostupné 20° držiaky senzorov s krycím krúžkom (pozri kap. „Príslušenstvo“ na strane 221).

• Priložené držiaky senzorov nie sú vhodné na montáž do kovových nárazníkov. V takomto prípade potrebujete špeciálne držiaky senzorov so silikónovým krúžkom (pozri kap. „Príslušenstvo“ na strane 221).

• Nezabudnite, že držiak senzorov je závislý od montážnej výšky a sklonu nárazníka. Vyberte podľa tabul’ky obr. 3 vhodný držiak senzorov a príslušný priemer vrtáka. Návod zobrazuje montáž štandardného držiaka senzorov (montáž z vnútornej strany nárazníka), keďže tu sa dá dosiah-nut’ opticky najlepší výsledok montáže. Alternatívne možno namontovať senzory aj s dodanými držiakmi senzorov s krycím krúžkom.

• Senzory namontujte na správne miesto (obr. 6):

Farba senzorov Miesto montáže

modrá (bl) vonkajšie strany zadného nárazníka

čierna (sw)

k stredu zadného nárazníka

5 Montáž parkovacieho asistenta

Pozri obr. 7 až obr. 10

POZOR! Nebezpečenstvo poruchy funkcie!

Držiak senzorov nalepte správne vyrovnane. V opačnom prípade nebude zaručená správna funkcia parkovacieho asistenta.

Držiaky senzorov sa musia nalepit' tak, aby špičky držiaka smerovali hore a dolu.

POZOR! Nebezpečenstvo poškodenia laku!

• Teplota okolia pri vysekávaní alebo vřtaní nesmie byt' nižšia ako 18 °C.
• Odporúčame použit' vysekávací nástroj.

▶ Otvory vyvítajte podľa zvolených držiakov senzorov.

Dbajte na to, aby sa vysekávací nástroj pri použití nespriečil.

DopInenie k obr. 8

▶ Opatrite lepiacu plochu na vnútornej strane nárazníka základnou farbou.

6 Zapojenie parkovacieho asistenta

POZNÁMKA

• MWE9008/9004: Na niektorých vozidlách fungujú spätné svetlomety len vtedy, keď je zapnuté zapaľovanie. V tom prípade musíte zapnút’ zapaľovanie, aby ste určili kladný vodič a vodič ukostrenia.
• MWE9008: Ak pre riadiacu elektroniku predných senzorov nemôžete zabezpečit', aby bol k dispozícii signál rýchclomeru (ani analógový z rýchclomeru, ani digitálny prostredníctvom zbernice CAN pomocou adaptéra zbernice CAN ako CBI150), potom môžete nastavit' vypínací čas predných senzorov. Predné senzory sa aktivujú zapnutím a po uplynutí nastaveného času (parameter 12) sa deaktivujú. Navyše možno použit' spínač 9103555920 (príslušenstvo), aby sa aktivovali predné senzory.

Kompletnú schému zapojenia MWE9008 nájdete na obr. 11:

Č. Označenie

1 Riadiaca elektronika predných senzorov
2	Čierna/modrá žila: Pripojenie zopnutého kladného napätia (+12 V)
3 Hnedá žila: Pripojenie ku kostre:
4	Žltá žila z reproduktora: Pripojenie na mieste zasunutia 15 v konektore riadiacej elektroniky predných senzorov
5	Modrá žila z reproduktora: Pripojenie na mieste zasunutia 3 v konektore riadiacej elektroniky predných senzorov
6	Žltá/čierna žila: Pripojenie na signál rýchlosti rýchlomeru (voliteľne)
7	Červená/sivá žila: Pripojenie na Mute prípojku rádia (voliteľne)
8 Predné senzory
9 Riadiaca elektronika zadných senzorov
10 Spätné svetlomety
11	Čierna/modrá žila: Pripojenie spätných svetlometov
12 Hnedá žila: Pripojenie ku kostre:
13	Žltá/červená žila prípojného kábla riadiacej elektroniky zadných senzorov: Spojenie s riadiacou elektronikou predných senzorov, miesto zasunutia 17
14 Hnedá žila prípojného kábla riadiacej elektroniky zadných senzorov: Spojenie s riadiacou elektronikou predných senzorov, miesto zasunutia 5
15 Zadné senzory

Kompletnú schému zapojenia MWE9004 nájdete na obr. 12:

Č. Označenie

1 Riadiaca elektronika

2 Spätné svetlomety

3 Čierna/modrá žila: Pripojenie spätných svetlometov

7 Červená/sivá žila: Pripojenie na Mute prípojku rádia (voliteľne)

8 Senzory

7 Dosah

Pozri obr. 15

Rozsah snímania parkovacieho asistenta je vzadu rozdelený do štyroch zón a vpredu do troch zón:

Táto zóna je prvý hraničný rozsah V tomto rozsahu sa malé alebo slabo odrážajúce predmety za určitých okolností nezachytia.

• Zóna 2

V tejto zóne sa zobrazia takmer všetky predmety.

• Zóna 3

V tejto zóne sa zobrazujú takmer všetky objekty, avšak predmety sa môžu dostat' do mítveho uhla senzorov alebo nezaznamenat' na základe ich vlastností alebo nedostatočnej veľkosti.

Objekty v tejto zóne vedú k tomu, že parkovací asistent signalizuje trvalým tónom „Stop“.

V tejto zóne sa zobrazujú takmer všetky objekty, avšak predmety sa môžu dostat' do mírtveho uhla senzorov alebo nezaznamenat' na základe ich vlastností alebo nedostatočnej vel'kosti.

Vzdialenost', od ktorej parkovací asistent signalizuje „Stop“, možno menit' v stupňoch.

Indikovanie pevných objektov, napr. t'ažného zariadenia možno zrušit'.

8 Nastavenie systému

Pozri obr. 16 až obr. 18

POZOR!

Neodborné nastavenia môžu nepriaznivo ovplyvnit' bezpečnú funkciu.

POZNÁMKA

Ked' chcete nastavenie parametra zrušit' bez toho, aby ste ho uložili, alebo aby ste ukončili celý proces nastavenia: Neaktivujte dlhšie žiadne tlačidlo.

Riadiaca elektronika predných senzorov má nasledovné ovládacie prvky:

Č. na obr. 16

Označenie

1 Displej F5Výrobné nastavenia aktivované

c5 Vlastné nastavenia uskutočnené

2, 3 Tlačidlá na nastavenie systému

Nastavenie hodnôt

Pozri obr. 17 až obr. 18

Konfigurácia predného riadiaceho modulu (MWE9008)

• Ked' spojíte riadiacu elektroniku predných senzorov s rýchclomerom, potom môžete nastavit' rýchlost' jazdy, od ktorej sa senzory vypnú.
  ▶ Nastavte parameter 11 na požadovanú hodnotu.
• Ak riadiacu elektroniku predných senzorov nemôžete spojit's rýchlome-rom (napr. nie je signál rýchlomeru pomocou adaptéra zbernice CAN ako CBI150), potom môžete nastavit' vypínací čas predných senzorov.
  ▶ Nastavte parameter 12 na požadovaný čas.
• Systém môžete nastavit tak, že predné senzory nebudú oznamovat' prekážky len dočasne do deaktivovania jazdnou rýchlost'ou alebo vypínacím časom, ale stále.
  ▶ Nastavte parameter 15 na hodnotu 1.
• Môžete nastavit' citlivost' snímača.
  Za tým účelom nastavte parameter 17 na želanú hodnotu: 1 = nízka; 2 = stredná; 3 = vysoká

Konfigurácia zadného riadiaceho modulu

Môžete nastavit' citlivost' snímača.

Potlačenie znázornenia pevných objektov (napr. t'ažné zariadenie) (zadný riadiaci modul MWE9004/9008)

POZOR!

Uistite sa, že sa počas programovacieho procesu za vozidlom nenachádzajú žiadne osoby alebo iné objekty.

Naprogramujte parameter 10 na hodnotu 1, 2 alebo 3, až pokým sa pevné objekty už nebudú znázorňovať.

Hodnota ☐ deaktivuje túto funkciu.

Funkcia zrkadlového prevrátenia displeja (len MWE9004)

Pri použití LED displeja 9101500062 môžete zamenit' pravé a l'avé zobrazenie.

▶ Nastavte parameter 14 na hodnotu 1.

Obnovenie výrobných nastavení

Stlačte obidve tlačidlá súčasne a podržte ich stlačené dlhšie ako dve sekundy.
√ Displej zobrazí F5.

9 Testovanie činnosti

Na otestovanie parkovacieho asistenta sa napr. približujte pomaly k stene.

POZOR!

Pri prvom uvedení do prevádzky postupujte mimoriadne opatrne a oboznámte sa s rôznymi sledmi zvukov (obr. 15).

10 Používanie parkovacieho asistenta

Zadné senzory (MWE9008/9004) sa aktivujú automaticky zaradením spätného chodu, ked' je zapal'ovanie zapnuté alebo beží motor.

Predné senzory (MWE9008) sa automaticky aktivujú, ked'je jazdná rýchlost' 0 až 10 km/h a zapal'ovanie je zapnuté.

Ak sa signál rýchlomeru nedá zachytit', predné senzory sa aktivujú zapnutím zapal'ovania alebo zaradením spätného chodu. Po uplynutí nastavitelného vypínacieho času sa automaticky deaktivujú. Navyše možno namontovať spínač 9103555920 (príslušenstvo) na aktivovanie predných senzorov.

Hned' ako sa v dosahu snímania nachádza prekážka, zaznie rovnomerne opakujúci sa signálny tón.

Pri priblížení sa, podľa toho v ktorej zóne sa prekážka práve nachádza, sa zmení sled tónov, čím sa signalizuje vzdialenost' (obr. 15).

POZOR!

Vozidlo okamžite zastavte a skontrolujte situáciu (v prípade potreby vystúpte), ak sa pri cúvaní stane nasledovné:

Pri cúvaní zobrazí prístroj najprv prekážku a sled tónov sa normalne zrýchli (napr. striedanie dlhého a stredne dlhého sledu tónov). Náhle prejde signálny tón na pomalý sled tónov alebo už nezobrazí žiadnu prekážku.

Znamená to, že pôvodná prekážka sa už nenachádza v dosahu snímania senzorov (konštrukčne podmienene), ale ešte vždy do nej možno narazit'.

11 Zist'ovanie porúch

Prístroj nefunguje

Napájací kábel (čierny/modrý a hnedý vodič) nemá kontakt alebo je nesprávne pripojený.

▶Skontrolujte spojenia.

Konektory senzorov nie sú alebo sú nesprávne zasunuté do riadiacej elektroniky.

▶ Skontrolujte konektory a príp. ich zasuňte tak, aby zapadli.

Po zapnutí zapal'ovania zaznie dlhý tón (cca 3 s)

Jeden alebo viac senzorov je chybných alebo už nie sú spojené s riadiacou elektronikou. Displej riadiacej elektroniky zobrazí chybný senzor:

• napríklad E1 pre predný senzor s krátkym káblom; E4 pre predný senzor s dlhým káblom.
  ▶ Skontrolujte konektory a príp. ich zasuňte tak, aby zapadli.
  ▶ Chybný senzor alebo chybné senzory vymeňte.

POZOR!

Systém nefunguje, ked' je jeden alebo viac senzorov chybných.

Prístroj hlási nesprávne prekážky

Nesprávne indikácie môžu mat' nasledovné príčiny:

• napríklad nečistoty alebo námraza na senzoroch
  ▶Vyčistite senzory.
• Senzory boli nesprávne namontované.
  ▶ Prispôsobte polohu alebo výšku senzorov (obr. 3).
• Senzory majú kontakt s konštrukciou vozidla.
  ▶Zamedzte kontakt senzorov s konštrukciou.

Objekty na vozidle (napr. náhradné koleso) spôsobujú chybné indikácie

Naprogramujte parameter 10 na hodnotu 1, aby sa pevné objekty už nezobrazovali (pozri kap. „Nastavenie systému“ na strane 227).

12 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obrát'te sa na pobočku výrobcu vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné:

• chybné komponenty,
• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

13 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

14 Technické údaje

	MagicWatch
	MWE9008 MWE9004
Č. výrobku: 9101500055 9101500054
DosahPredné senzory:Zóna zastavenia:Rozsah merania:	cca 0,10 m až 0,25 mcca 0,25 m až 0,95 m	-
DosahZadné senzory:Zóna zastavenia:Rozsah merania:	cca 0,10 m až 0,30 mcca 0,30 m až 1,80 m
Frekvencia ultrazvuku: 40 kHz
Napájacie napätie: 9 – 30 V
Odber prúdu: maximálne 220 mA
Prevádzková teplota: – 25 °C až + 70 °C
Povolenie:

POZNÁMKA

Senzory možno nalakovat'. Výrobca odporúča, aby sa lakovanie senzorov uskutočnilo v servise.
