NÁVOD K OBSLUZE MagicWatch MWE9004 WAECO

CS 203 Parkovací asistent

Návod k montáži a obsluze

SK 218 Parkovací asistent

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

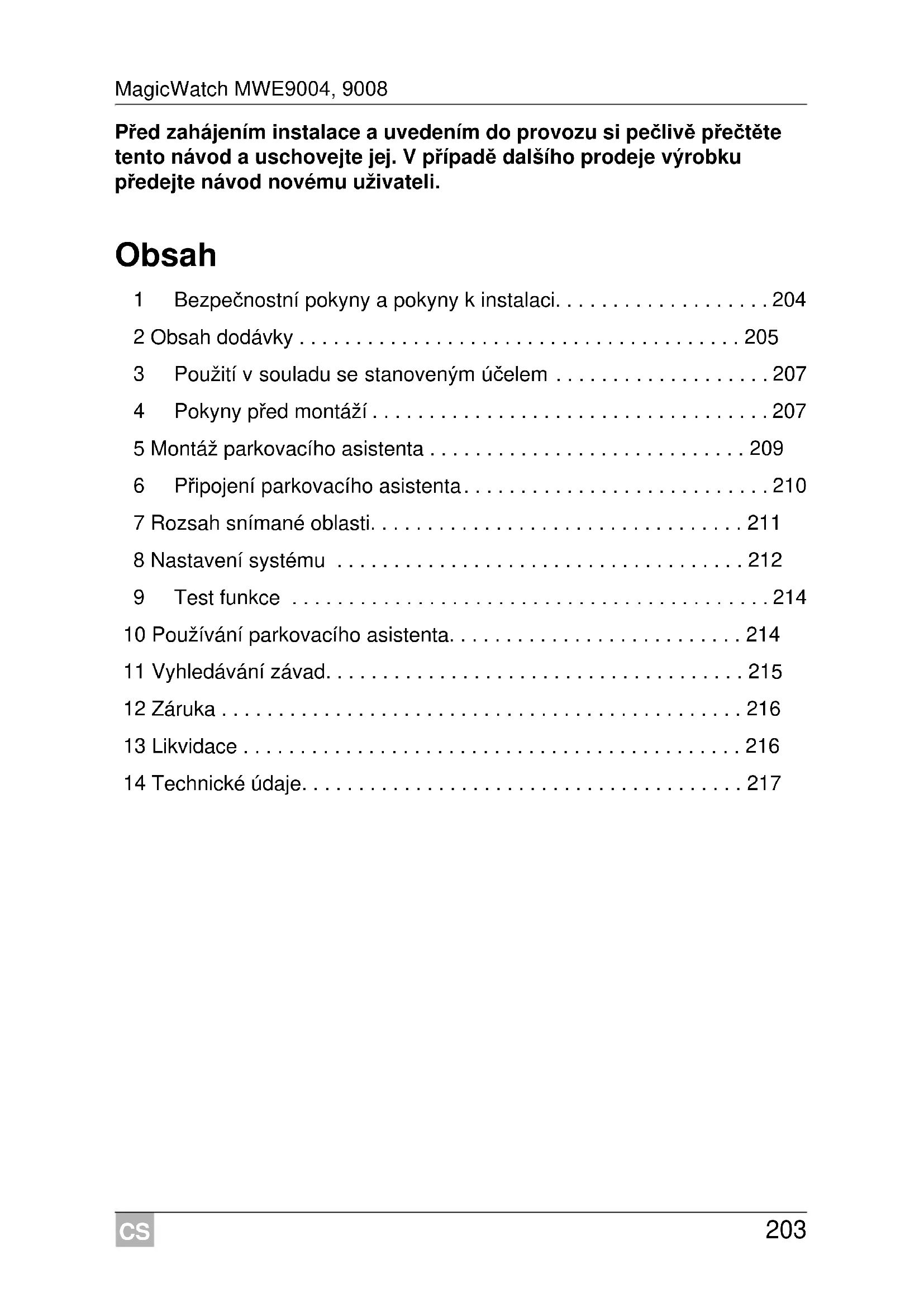

Obsah

1 Bezpečnostní pokyny a pokyny k instalaci. 204
2 Obsah dodávky 205
3 Použití v souladu se stanoveným účelem .....207
4 Pokyny před montáží 207
5 Montáž parkovacího asistenta 209
6 Připojení parkovacího asistenta....210
7 Rozsah snímané oblasti. 211
8 Nastavení systému 212
9 Test funkce 214
10 Používání parkovacího asistenta....214
11 Vyhledávání závad. 215
12 Záruka 216
13 Likvidace 216
14 Technické údaje....217

1 B e z p e čnostní pokyny k instalaci

Následující texty pouze doplňují obrázky v příloze. Samy o sobě nejsou kompletním návodem k instalaci a návodem k obsluze! Vždy respektujte informace uvedené v příloze!

Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem!

Dodržujte platné legislativní předpisy.

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

UPOZORNĚNÍ!

• Upevněte součásti parkovacího asistenta, namontované ve vozidle, tak, aby se nemohly za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.
• Neinstalujte součásti parkovacího asistenta uvnitř vozidla do blízkosti airbagu. V opačném případě hrozí při vystřelení airbagu nebezpečí úrazu.
• Parkovací asistent vám má být dodatečnou podporou, tzn. přístroj vás nezbavuje toho, abyste věnovali jízdě mimořádnou pozornost.

POZOR!

• U vozidel se světlem zpátečky LED může způsobovat instalace parkovacího asistenta poruchy.
• Pokud si přejete instalovat snímače do kovových nárazníků, budete potřebovat vhodné adapté (nejsou součástí dodávky).
• Řídicí elektroniku nesmíte vystavit žádné vlhkosti.
• Snímače nesmějí zakrývat žádná signalizační světla a kontrolky.
• Při montáži snímačů pamatujte, že v oblasti záběru snímačů nesmějí být žádné pevně instalované objekty.
• Použijte na konektorové spoje snímačů trochu tuku.

2 Obsah dodávky

2.1 MWE9008

Viz obr. 1

Č.	Množství	Název	Č. výrobku
1	1	Řídicí elektronika pro zadní snímače	9101500059
2	1	Řídicí elektronika pro přední snímače	9101500060
3 1 Reproduktor 9103555912
4	2	Přívodní kabel řídicí elektroniky
5	2	Ultrazvukové snímače (modré)	9101500057
	2	Ultrazvukové snímače (černé)	9101500056
	4	Ultrazvukové snímače (hněda)	9101500058
6 8 Standardní držák snímačů 0°(montáž z vnitřní strany)			9101500033(VPE 4)
7 8 Standardní držák snímačů 12°(montáž z vnitřní strany)
8	8	Držák snímače 0° s krycím kroužkem(montáž zvenčí)
9	8	Držák snímače 12° s krycím kroužkem(montáž zvenčí)
10 1 Jádrový vrták 18 mm
– 1 Upevňovací materiál

2.2 MWE9004

Viz obr. 1

Č.	Množství	Název	Č. výrobku
1	1	Řídicí elektronika 9101500063
3 1 Reproduktor 9103555912
4	1	Přívodní kabel řídicí elektroniky
5	2	Ultrazvukové snímače (modré)	9101500057
	2	Ultrazvukové snímače (černé)	9101500056
6 4 Standardní držák snímačů 0°(montáž z vnitřní strany)			9101500033(VPE 4)
7 4 Standardní držák snímačů 12°(montáž z vnitřní strany)
8	4	Držák snímače 0° s krycím kroužkem(montáž zvenčí)
9	4	Držák snímače 12° s krycím kroužkem(montáž zvenčí)
10 1 Jádrový vrták 18 mm
– 1 Upevňovací materiál

2.3 Příslušenství

Dodávané příslušenství (není součástí dodávky):

Název Č. výrobku
Držák snímače 0° se silikonovým kroužkem pro kovový nárazník	9101500015(VPE 4)
Držák snímače 20° s krycím kroužkem (montáž zvenčí)	9101500023(VPE 1)
Prodlužovací kabel snímače 1,5 m	9103555747
Vysekávací nástroj 18 mm	9101500013
Vysekávací nástroj 22 mm	9101500024
Externí snímač MWE9008 (nástavba)	9103555920
Externí snímač MWE 9008 (vestavba)	9101500064
Displej LED pro MWE9004	9101500062
Displej s ukazatelem vzdálenosti pro MWE9004	9101500002

3 Použití v souladu se stanoveným účelem

Systém MagicWatch je ultrazvukový parkovací asistent. Při manévrování snímá prostor

● MWE9008: před a za vozidlem
● MWE9004: za vozidlem

Systém akusticky varuje před překážkami, které přístroj zachytí.

Systém MagicWatch je určen k instalaci do osobních a obytných automobilů.

4 Pokyny před montáží

4.1 Výběr místa instalace snímačů

Pro bezvadnou funkci přístroje je důležité správné nasměrování snímačů.

Pokud jsou namířeny na zem, budou za překážku označeny například nerovnosti povrchu. Pokud jsou namířeny příliš vysoko, nebudou skutečně překážky identifikovány.

Při montáži dodržujte následující pokyny:

• Vzdálenost snímačů od vozovky musí být minimálně 40 cm a maximálně 60 cm (obr. 3).
• Z důvodu optimální funkce musí být úhel snímače vzhledem k vozovce 90° (obr. 3). Úhel nesmí být menší než 90°, protože potom snímač detekuje vozovku jako překážku.
• Dodané držáky snímačů jsou vhodné pro nejběžnější nárazníky. Pokud má nárazník vozidla velký sklon, jsou volitelně dostupné držáky snímačů 20° s krytem (viz kap. „Příslušenství“ na stranì 206).

• Dodané držáky snímačů nejsou určeny k instalaci do kovových nárazníků. Pro tento případ potřebujete zvláštní držáky snímačů se silikonovým kroužkem (viz kap. „Příslušenství“ na stranì 206).

• Pamatujte, že výběr držáku snímačů závisí na výšce montáže a sklonu nárazníků. Podle tabulky na obr. 3 vyberte vhodný držák snímače a příslušný průměr vrtaného otvoru. V návodu je uvedena montáž standardního držáku snímačů (montáž zevnitř nárazníku), protože zde je dosaženo opticky nejlepšího výsledku instalace. Alternativně můžete snímače namontovat také s dodanými držáky snímačů s krycím kroužkem.

• Namontujte snímače na správné místo (obr. 6):

Barva snímačů	Místo montáže
modrá (bl)	Vnější strana zadního nárazníku
černá (sw)	Střed zadního nárazníku
hněda (br)	Přední nárazník

4.2 Lakování snímačů

Viz obr. 2

POZNÁMKA

Snímače smějí být přelakovány. Výrobce doporučuje nechat provést lakování snímačů ve specializovaném servisu.

5 Montáž parkovacího asistenta

POZOR! Nebezpečí poruchy funkce!

Nalepte držák snímače se správným nasměrováním. V opačném případě nelze zajistit řádnou funkci parkovacího asistenta.

Držák snímače musíte nalepit tak, aby výstupky směřovaly nahoru a dolů.

POZOR! Nebezpečí poškození laku!

• Při vysekávání nebo vrtání nesmí okolní teplota poklesnout pod 18 °C.
• Doporučujeme použití vysekávacího nástroje.

Doplnění k obr. 7 A

▶ Vyvrtejte otvory podle vybraného držáku snímačů.

Doplnění k obr. 7 B

▶ Dávejte pozor, aby se vysekávací nástroj při použití nevzpříčil.

Doplnění k obr. 8

▶ Začistěte plochu pro nalepení na vnitřní straně nárazníku základovým nátěrem.

6 P řipojení parkovacího asistenta

POZNÁMKA

• MWE9008/9004: U některých vozidel fungují světla zpátečky pouze po zapnutí zapalování. V takovém případě musíte zapnout zapalování, abyste zjistili kladný kabel a kabel kostry.
• MWE9008: Pokud nemůžete řídicí elektronice pro přední snímače dodat žádný signál z tachometru (ani analogový signál z tachometru ani digitální signál ze sběrnice CAN pomocí sběrnicového adaptéru CAN jako CBI150), můžete nastavit dobu vypnutí předních snímačů.

Přední snímače aktivujete zapnutím zapalování a po uplynutí nastavení doby (parametr 12) budou deaktivovány.

Navíc můžete k aktivaci předních snímačů použít spínač 9103555920 (příslušenství).

Kompletní schéma zapojení systému MWE9008 naleznete na obr. 11.

Č. Název

1	Řídicí elektronika pro přední snímače
2	Černá/modrá žíla: Přípojka spínaného pólu plus (+12 V)
3	Hnědá žíla: Připojení ke kostře
4	Žlutá žíla z reproduktoru: Připojení ke konektoru 15 v zástrčce řídící elektroniky předních snímačů
5	Modrá žíla z reproduktoru: Připojení ke konektoru 3 v zástrčce řídící elektroniky předních snímačů
6	Žlutá/černá žíla: Připojení k signálu rychlosti tachometru (volitelně)
7	Červená/šedá žíla: Připojení k přípojce Mute rádia (volitelně)
8	P řední snímače
9	Řídicí elektronika pro zadní snímače
10	Světlo zpátečky
11	Černá/modrá žíla: Připojení ke světlu zpátečky
12	Hnědá žíla: Připojení ke kostře
13	Žlutá/červená žíla z přívodního kabelu řídící elektroniky zadních snímačů: Spojení s řídící elektronikou předních snímačů, zástrčka 17
14	Hnědá žíla z přívodního kabelu řídící elektroniky zadních snímačů: Spojení s řídící elektronikou předních snímačů, zástrčka 5
15	Zadní snímače

Kompletní schéma zapojení systému MWE9004 naleznete na obr. 12.

Č. Název

1 Řídicí elektronika

2 S v čtlo zpátečky

3 Černá/modrá žíla: Připojení ke světlu zpátečky

4 Hnědá žíla: Připojení ke kostře

5 Žlutá žíla z reproduktoru: Připojení ke konektoru 15 v zástrčce řídící elektroniky

6 Modrá žíla z reproduktoru: Připojení ke konektoru 3 v zástrčce řídicí elektroniky

7 Červená/šedá žíla: Připojení k přípojce Mute rádia (volitelně)

8 S n í m a če

7 Rozsah snímané oblasti

Viz obr. 15

Rozsah oblasti snímané parkovacím asistentem je vzadu rozdělen do čtyř zón a vpředu do tří zón:

• Zóna 1 (pouze vzadu)

Tato zóna je první mezní oblastí. Za určitých okolností zde nejsou zaznamenány malé předměty nebo předměty se špatným odrazem.

• Zóna 2

V této zóně jsou indikovány téměř všechny objekty.

- Zóna 3

V této zóně jsou indikovány téměř všechny objekty, ale do mrtvého úhlu snímače se mohou dostat předměty, které v tomto úhlu nemusejí být zachyceny z důvodu své povahy nebo malé velikosti.

• Zóna zastavení (4)

Objekty v této zóně vedou k tomu, že parkovací asistent signalizuje trvalý zvukový signál „Stop“.

V této zóně jsou indikovány téměř všechny objekty, ale do mrtvého úhlu snímače se mohou dostat předměty, které v tomto úhlu nemusejí být zachyceny z důvodu své povahy nebo malé velikosti.

Vzdálenost, od které parkovací asistent hlásí „Stop“, můžete měnit postupně.

Indikaci pevných objektů, jako je např. tažné zařízení, lze potlačit.

8 Nastavení systému

Nesprávné nastavení může mít negativní vliv na bezpečnou funkci systému.

POZNÁMKA

Přerušení nastavování parametrů bez uložení nebo ukončení procesu nastavování: Delší dobu nestiskněte žádné tlačítko.

Řídicí elektronika předních snímačů je vybavena následujícími ovládacími prvky:

Č. na obr. 16	Název
1	Displej	F5 Je aktivní nastavení z výroby
		CSProvedeno vlastní nastavení
2, 3	Tlačítka k nastavování systému

Nastavení hodnot

Konfigurace predního řídicího modulu (MWE9008)

- Pokud spojíte řídicí elektroniku předních snímačů s tachometrem, můžete nastavit rychlost jízdy, od které budou snímače vypnuty.

▶ Nastavte parametr 17 na požadovanou hodnotu.

- Pokud nemůžete spojit řídicí elektroniku předních snímačů s tachometrem (např. žádný signál tachometru prostřednictvím adaptéru sběrnice CAN jako u CBI150), můžete nastavit dobu vypnutí předních snímačů.

▶ Nastavte parametr 12 na požadovanou dobu.

- Systém můžete nastavit tak, aby přední snímače snímaly překážky nejen dočasně do deaktivace dosažením určité rychlosti nebo po vypnutí, ale trvale.

- Můžete nastavit citlivost senzoru.

Nastavte prítom parametr 17 na požadovanou hodnotu: 1 = nízká; 2 = s t řední; 3 = vysoká

Konfigurace zadního řídicího modulu

Můžete nastavit citlivost senzoru.

Nastavte prítom parametr 17 na požadovanou hodnotu: 1 = nízká; 2 = s t řední; 3 = vysoká

Potlačení snímání pevných objektů (např. tažného zařízení, zadní řídící modul MWE9004/9008)

POZOR!

Zkontrolujte, zda během programování nejsou za vozem žádné osoby nebo předměty.

▶ Naprogramujte parametr 10 na hodnotu 1, 2 nebo 3, dokud již nebudou pevné objekty snímány.

Hodnota ☐ tuto funkci deaktivuje.

Funkce zrcadlení na displeji (pouze MWE9004)

Při použití displeje LED 9101500062 můžete zaměnit zobrazení vpravo za zobrazení vlevo.

▶ Nastavte parametr 14 na hodnotu 1.

Obnova nastavení z výroby

▶ Stiskněte obě tlačítka současně na dobu delší než dvě sekundy.

√Na displeji se zobrazí F5.

9 Test funkce

K provedení testu parkovacího asistenta jedte pomalu např. ke stěně.

POZOR!

Postupujte při prvním použití s mimořádnou opatrností a seznamte se s významem různých sledů zvukových signálů (obr. 15).

10 Používání parkovacího asistenta

Zadní snímače (MWE9008/9004) jsou aktivovány automaticky zařazením zpátečky, jakmile je zapnuto zapalování nebo když běží motor.

Přední snímače (MWE9008) jsou aktivovány automaticky, jakmile je rychlost v rozsahu 0 až 10 km/hod. a je zapnuto zapalování.

Pokud nelze detekovat signál tachometru, budou přední snímače aktivovány zapnutím zapalování nebo po zařazení zpátečky. Po uplynutí nastavitelné doby vypnutí proběhne automatická deaktivace. Navíc můžete k aktivaci předních snímačů použít spínač 9103555920 (příslušenství).

Jakmile se v oblasti snímané snímači objeví překážka, zazní rovnoměrně se opakující akustický signál.

Při přibližování, v závislosti na tom, v jaké zóně se překážka nachází, se sled akustických signálů mění, a tím je signalizována vzdálenost (obr. 15).

POZOR!

Okamžitě zastavte vozidlo a zkontrolujte situaci (případně i vystupte), pokud se při manévrování stane následující:

Při manévrování přístroj nejprve signalizoval překážku a sled akustických signálů se obvyklým způsobem měnil (např. změna z pomalejšího sledu akustických signálů na rychlejší). Náhle se změnil sled akustických signálů na pomalejší nebo systém zcela přestal indikovat překážku.

To znamená, že původní překážka již není v oblasti snímané snímači (závisí na typu instalace), ale stále ještě je možné do ní narazit.

11 Vyhledávání závad

Přístroj nefunguje.

Napájecí kabel (černý/modrý a hnědý vodič) nemá kontakt nebo je nesprávně připojen.

▶Zkontrolujte spojení.

Zástrčky snímačů nejsou zapojeny do řídicího elektronického systému, nebo jsou zapojeny nesprávně.

Zkontrolujte zástrčky a zapojte je příp. tak, aby zacvakly.

Po zapnutí zapalování zazní dlouhý akustický signál (cca 3 s)

Jeden nebo několik snímačů jsou vadné nebo nejsou spojeny s řídicím elektronickým systémem. Na displeji řídicí elektroniky se zobrazí vadný snímač:

• Například E1 pro přední snímač s krátkým kabelem; E4 pro přední snímač s dlouhým kabelem.
  Zkontrolujte zástrčky a zapojte je příp. tak, aby zacvakly.
  ▶ Vyměňte vadný snímač nebo vadné snímače.

POZOR!

Systém nefunguje, pokud jsou jeden nebo několik snímačů poškozené.

Přístroj nehlásí správně překážky.

Příčiny nesprávné indikace mohou být následující:

• Například nečistoty nebo námraza na snímačích
  ▶ Vyčistěte snímače.
• Snímače byly namontovány nesprávně.
  ▶ Upravte polohu nebo výšku snímačů (obr. 3).
• Snímače jsou v kontaktu s šasi vozidla.
  ▶ Odpojte snímače od šasi vozidla.

Objekty na vozidle (např. náhradní kolo) způsobují nesprávnou indikaci

Naprogramujte parametr 10 na hodnotu 1, tím nebudou pevné objekty snímány (viz kap. „Nastavení systému“ na stranì 212).

12 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující:

• Vadné součásti,
• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

13 Likvidace

▶ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

14 Technické údaje

	MagicWatch
	MWE9008 MWE9004
Č. výrobku: 9101500055 9101500054
Rozsah snímané oblastiPřední snímače:Zóna zastavení:Rozsah měření:	cca 0,10 m až 0,25 mcca 0,25 m až 0,95 m	-
Rozsah snímané oblastiZadní snímače:Zóna zastavení:Rozsah měření:	cca 0,10 m až 0,30 mcca 0,30 m až 1,80 m
Frekvence ultrazvuku: 40 kHz
Napájecí napětí:	9 – 30 voltů
Příkon proudu:	Maximálně 220 mA
Provozní teplota: – 25 °C až + 70 °C
Certifikace:

POZNÁMKA

Snímače smějí být přelakovány. Výrobce doporučuje nechat provést lakování snímačů ve specializovaném servisu.

Dodržiavajte bezpečnostné pokyny a podmienky predpísané výrobcom vozidla a združením automobilového priemyslu!

Dodržiavajte platné zákonné predpisy.

hnedá (br) predný nárazník

4.2 Lakovanie senzorov

Pozri obr. 2

POZNÁMKA

Senzory možno nalakovat'. Výrobca odporúča, aby sa lakovanie senzorov uskutočnilo v servise.

4 Hnedá žila: Pripojenie ku kostre:

5 Žltá žila z reproduktora: Pripojenie na mieste zasunutia 15 v konektore riadiacej elektroniky

6 Modrá žila z reproduktora: Pripojenie na mieste zasunutia 3 v konektore riadiacej elektroniky

• Zóna 1 (len vzadu)

Za tým účelom nastavte parameter 17 na želanú hodnotu: 1 = nízka; 2 = stredná; 3 = vysoká
